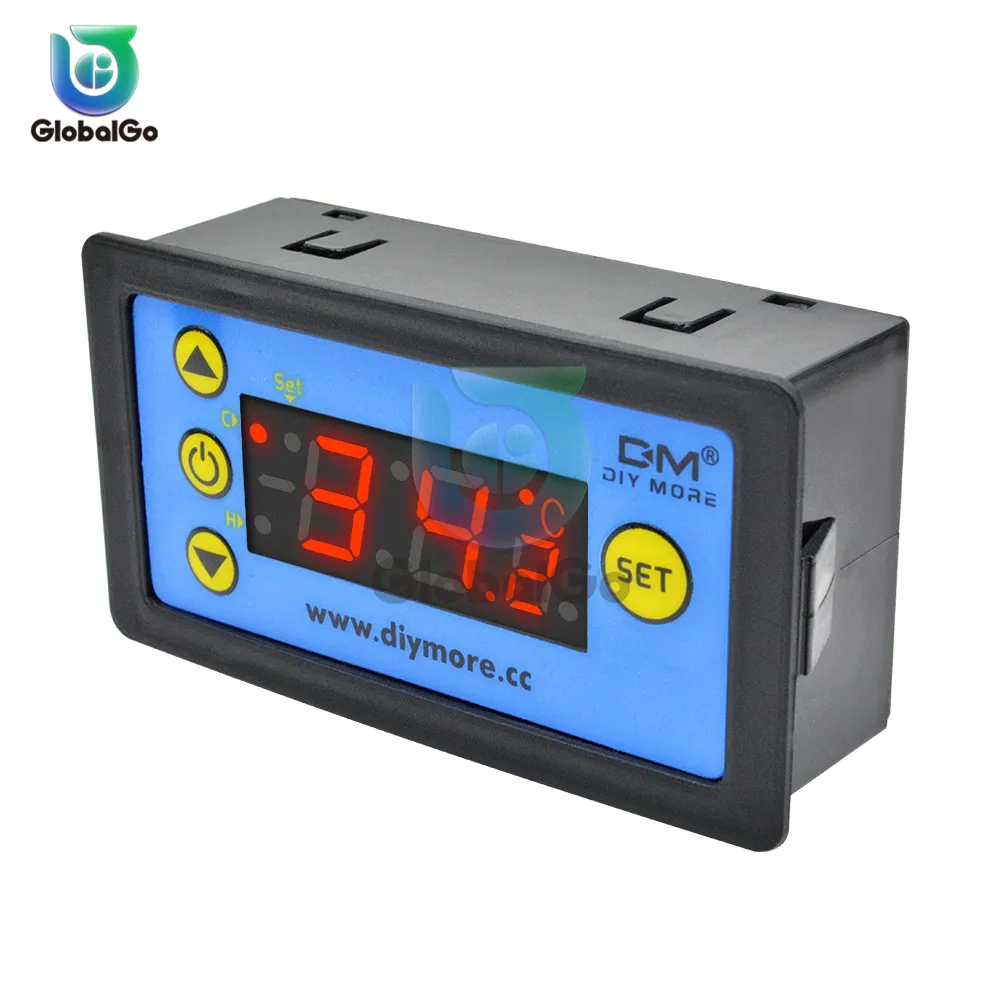

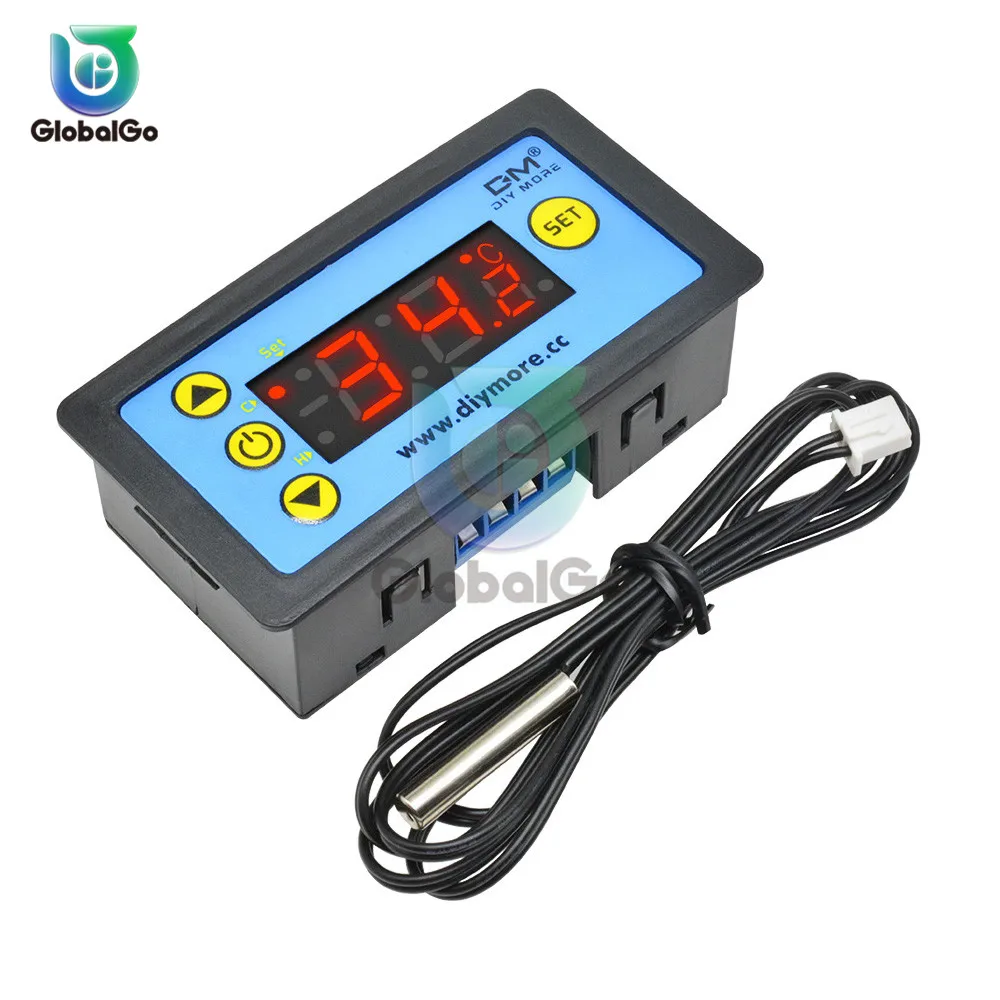

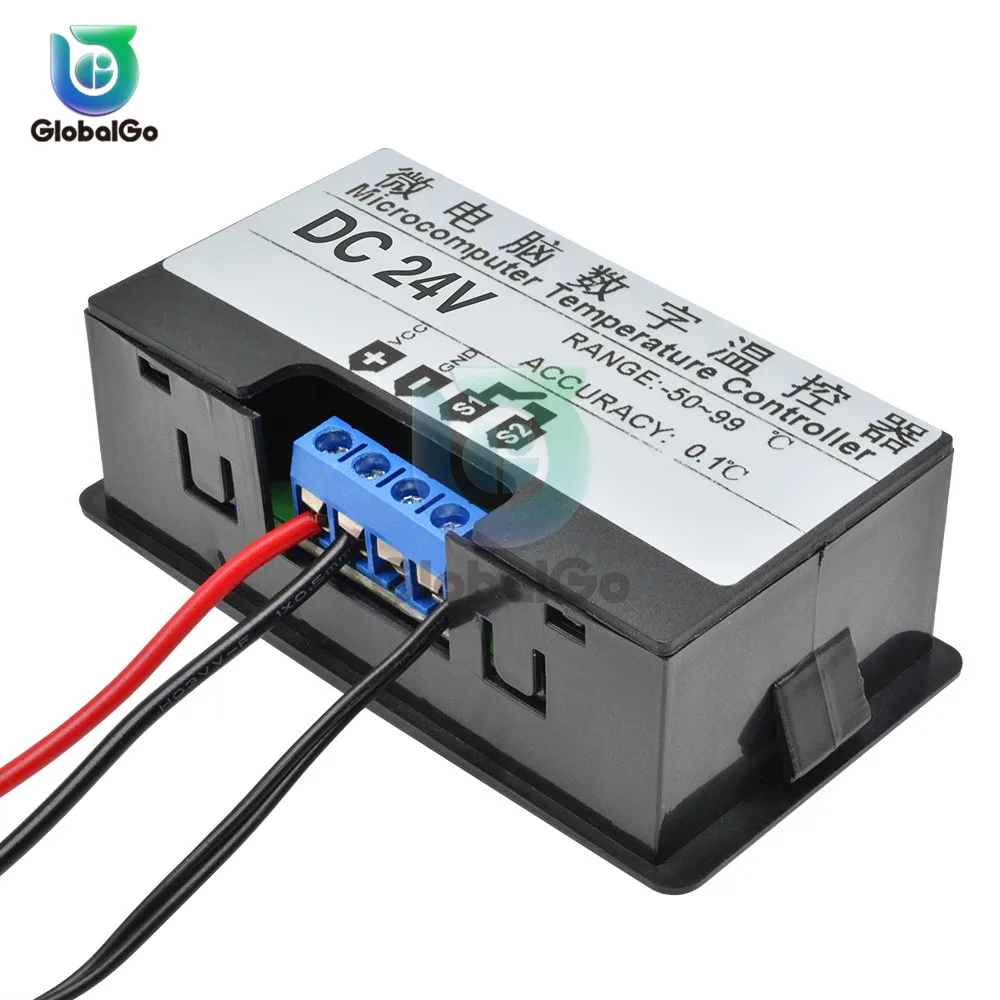

Цифровой регулятор термостата для холодильника температуры охлаждения 12/24/220 В |

Цифровой регулятор термостата для холодильника температуры охлаждения 12/24/220 В |

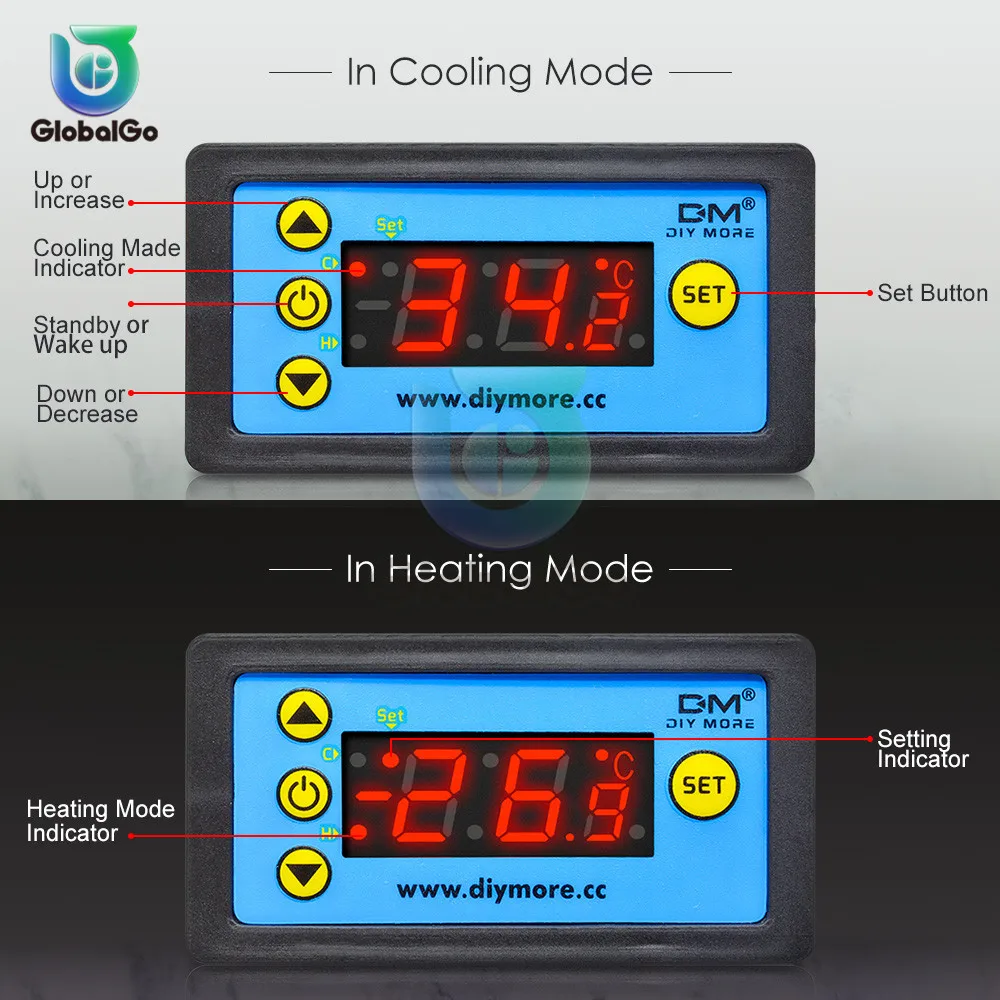

Световой светильник

Функция

Примечание

C

ВКЛ: запуск холодильника;

Выключение: остановка охлаждения;

Вспышка: задержка компрессора

Крутой, светильник с тепловым индикатором не может быть «включен» статус одновременно

H

ВКЛ: начинается нагрев;

Выключение: остановки нагрева;

Вспышка: задержка компрессора

Набор

On: статус настройки параметров

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "набор" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим» и «комплект» индикатор светильник, экран отображает первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, датчик вниз-свинца и провода питания должен быть сохранен на расстоянии или «▼», чтобы страница вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите кнопку «SET», чтобы отобразить Значение набора параметров текущего меню. Нажмите и удерживайте кнопку «SET», нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте кнопку «SET» и клавишу «▲» или «▼» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

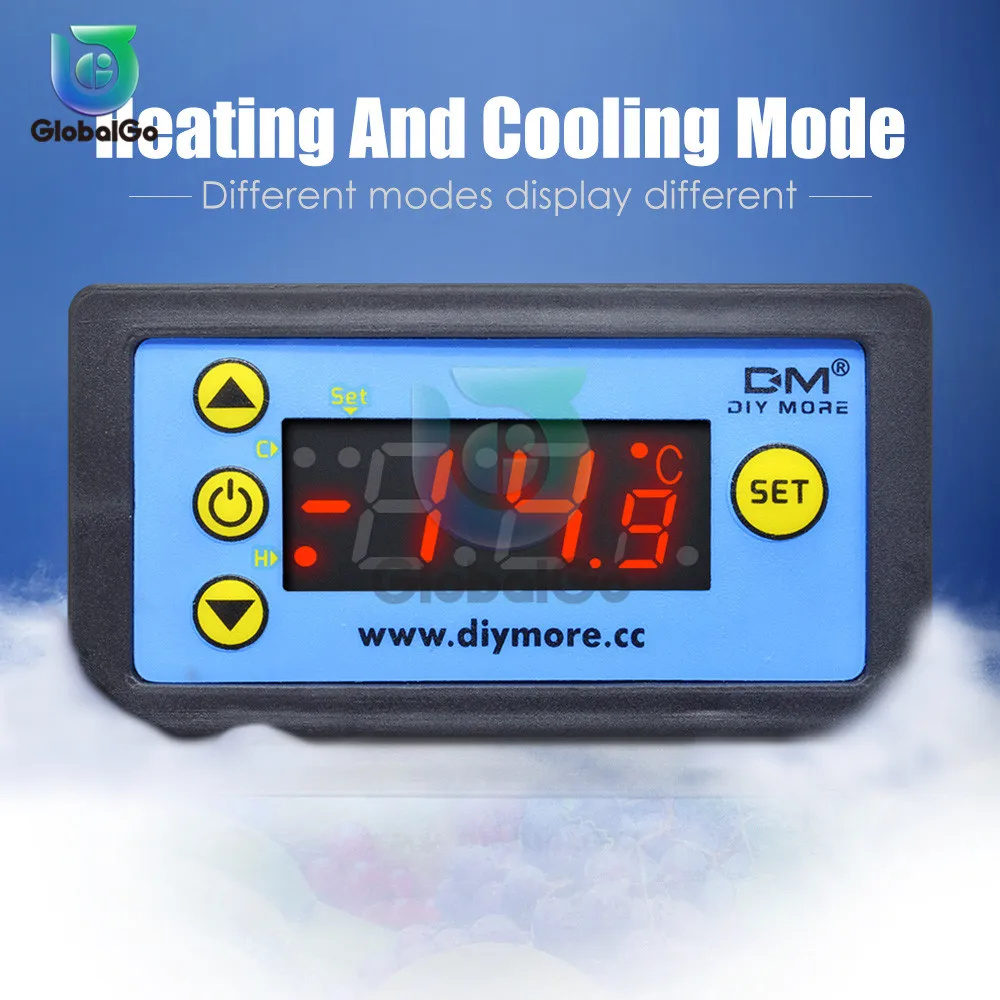

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

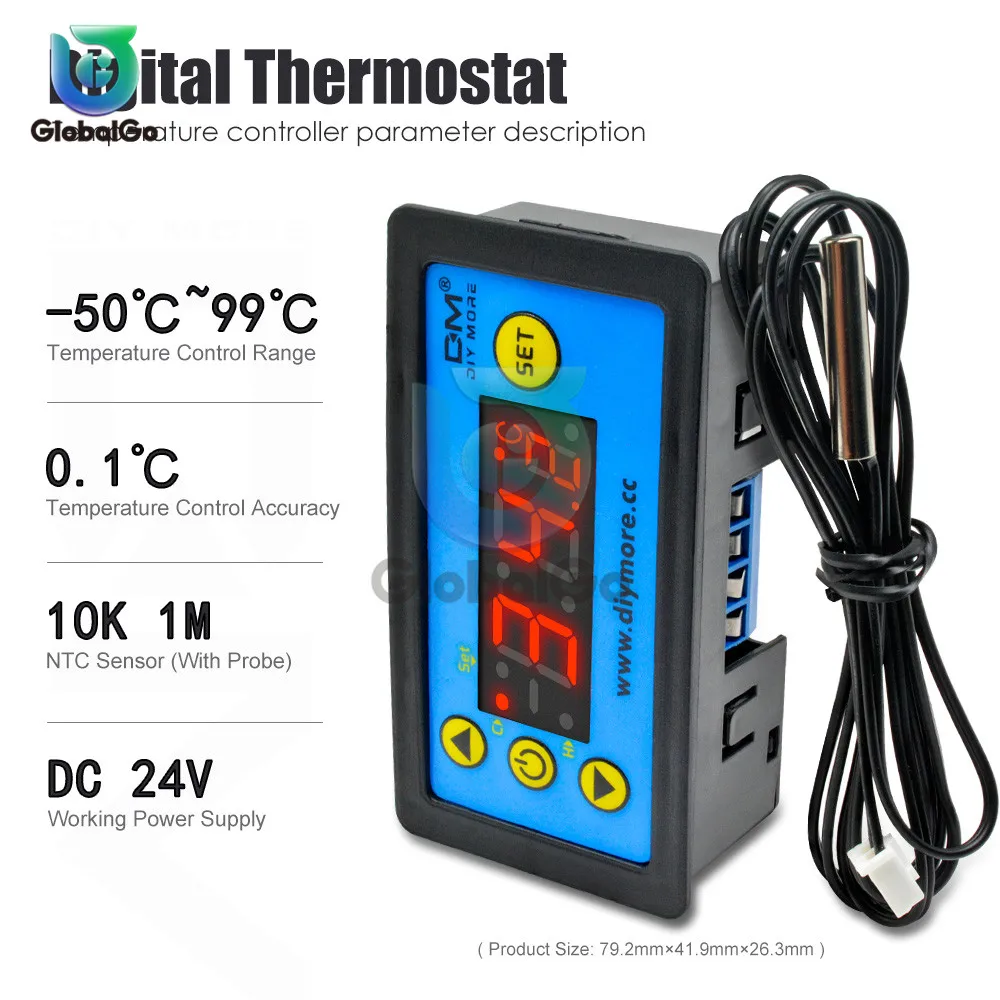

Инструкция по коду

Код

Функция

Набор диапазона

По умолчанию

F1

Режим работы

Холодный/теплый

C

F2

Значение температурного набора

-50 ° ~ 99 °

10 °

F3

Разница в наборе значений

1-10 °

3 °

F4

Время задержки компрессора

1-10 мин

0 мин

F5

Значение калибровки температуры

-10 ° ~ 10 °

0 °

F6

Высокотемпературная сигнализация

-50 ° ~ 99 °

99 °

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто зуммером, и дисплей трубки nixie "EE", нажмите любую клавишу, чтобы отменить сигнал тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто сигнальными сигналами, И дисплей трубки nixie "HH", нажмите любую клавишу, чтобы отменить звук тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

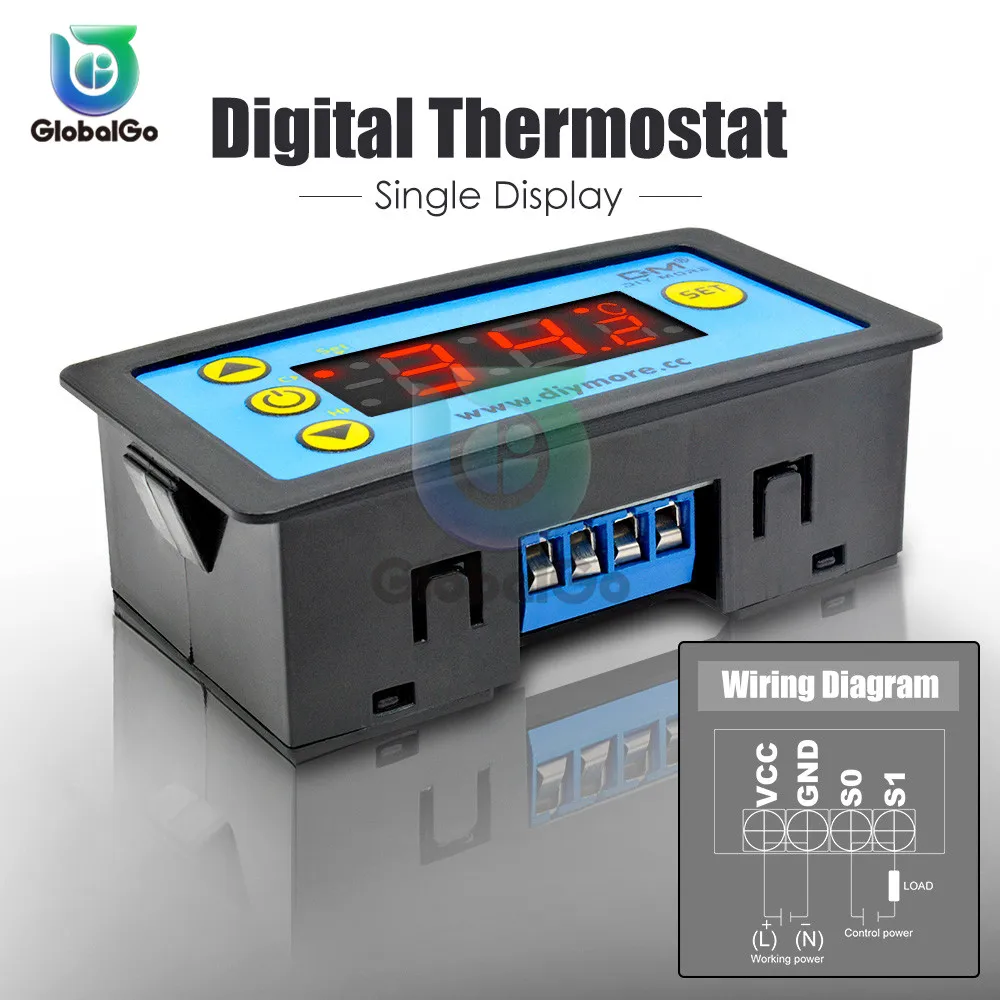

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.
