Подходит для ноутбука
Поддержка Mini PCI, Mini PCI-E, интерфейс шины LPC
Материнская плата ноутбука wil выводит серию кодов неисправностей в процессе работы. disgnostic карта получит эти коды неисправностей.
Пользователи могут определить неисправность материнской платы через коды неисправностей.
Это Примечание универсальное.

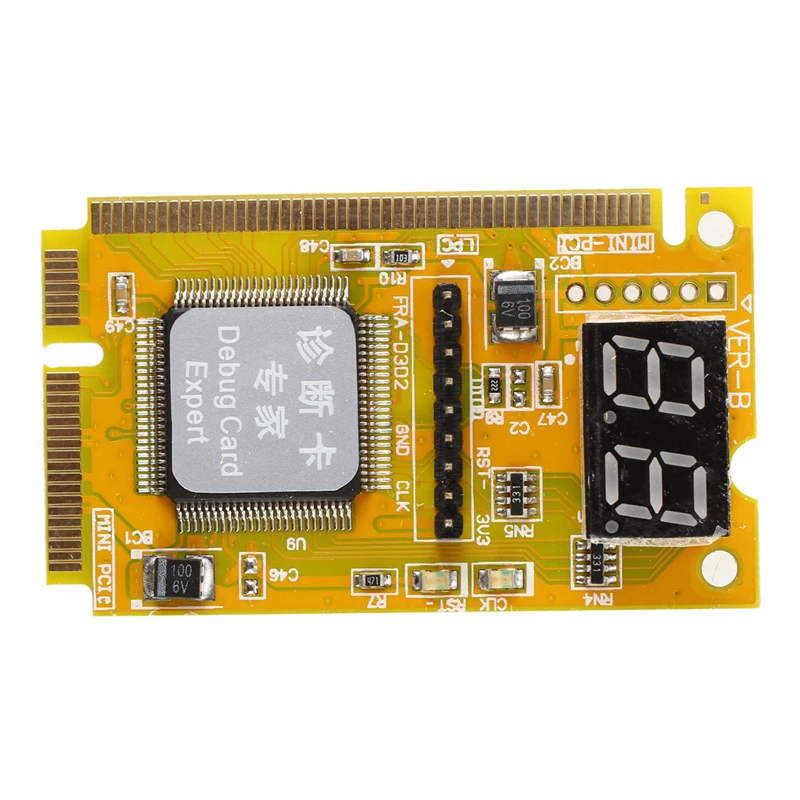

Индикатор RST выключен, индикатор CLK не мигает, а код диагностической карты-«00».
Это показывает, что карта не получает сигнал часов и не может работать.
Возможно, материнская плата не поддерживает диагностическую карту mini PCI-E.
Для тестирования Используйте интерфейс LPC или интерфейс mini PCI.
Индикатор RST выключен, индикатор CLK мигает, а код диагностической карты-«00».
Это показывает, что RST и часовой сигнал являются нормальными.
Пожалуйста, проверьте Индикатор шины.

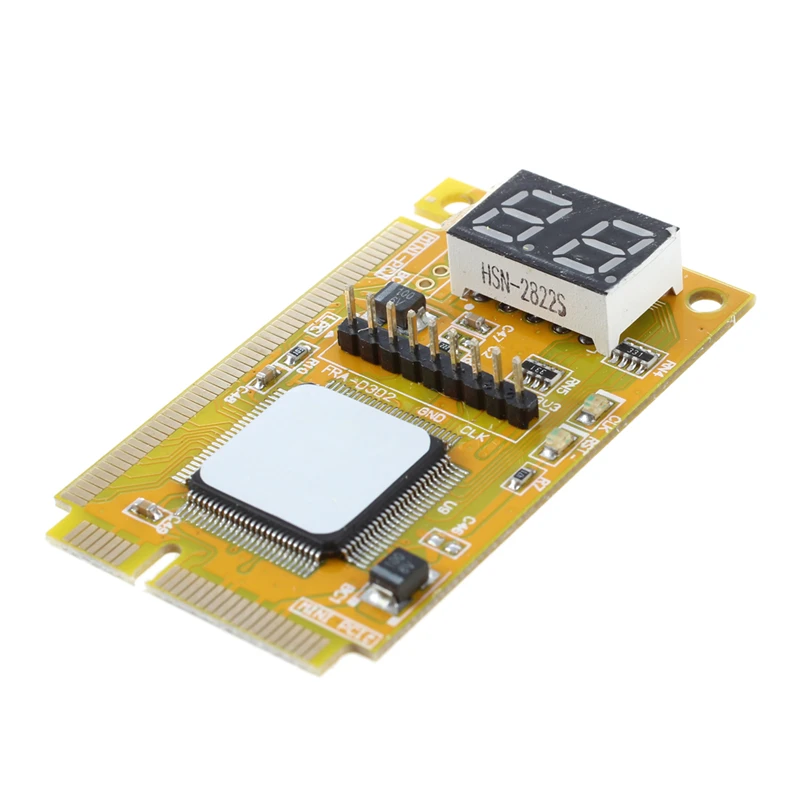

Если нижний правый угол правой цифровой трубки включен, это показывает, что диагностическая карта находится в состоянии mini PCI-E или LPC шины.
Если нижний левый угол слева включен, это показывает, что диагностическая карта находится в состоянии Шины mini PCI.
Как правило, материнская плата не имеет слота, соответствующего интерфейсу.
Таким образом, пользователи должны подключить интерфейс к материнской плате через линию полета.
Как правило, для удобства рекомендуется, чтобы пользователь подключал диагностическую карту к интерфейсу LPC BIOS через линию полета на материнской плате.
Пожалуйста, не вставляйте PCI-E в разъем PCI.
Посылка включает в себя: 1 диагностическая карта

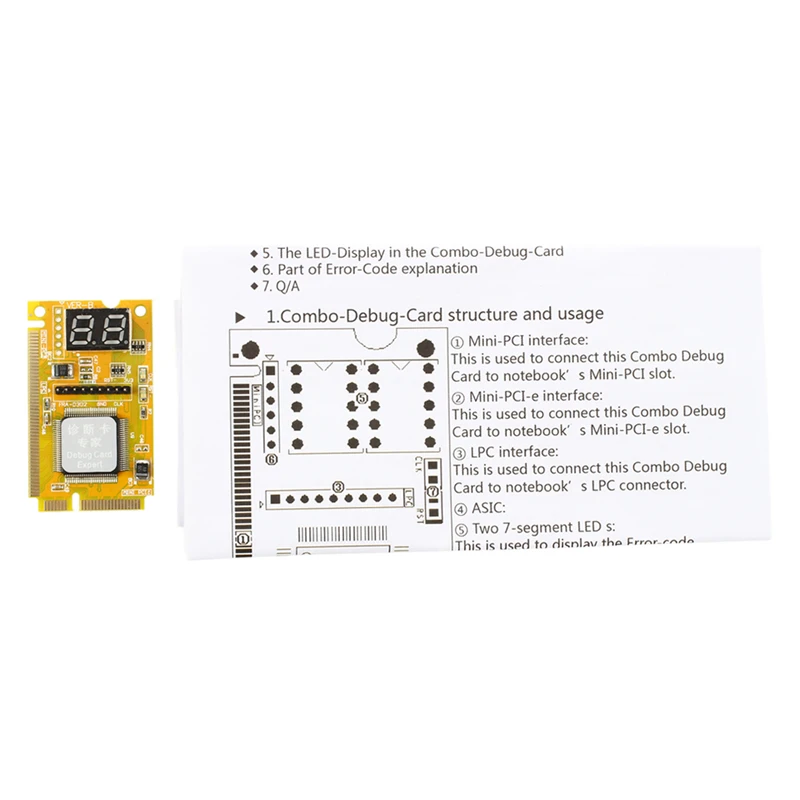

Руководство пользователя (1 шт.)
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
