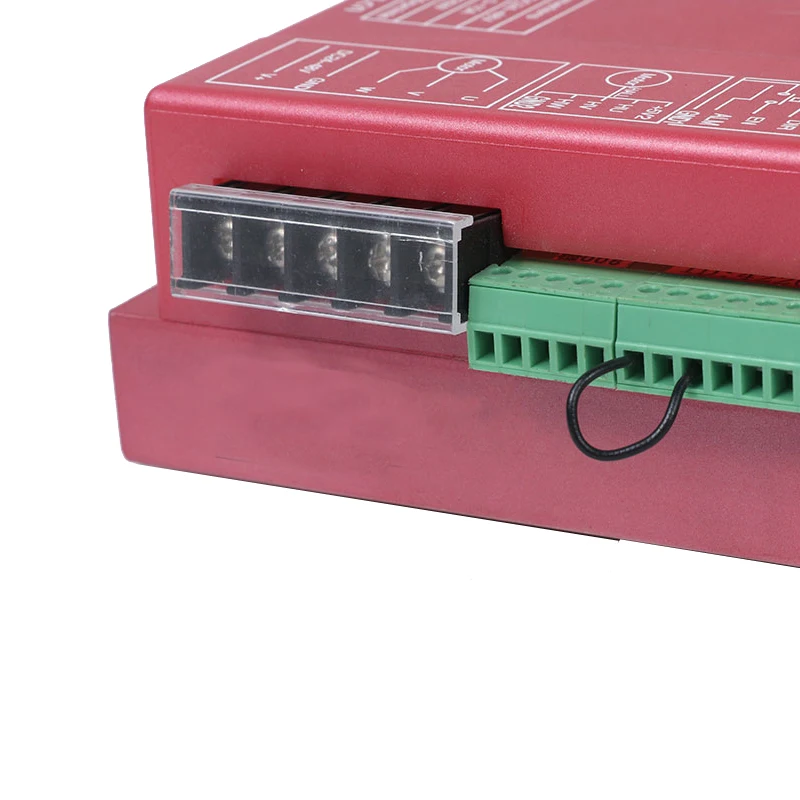

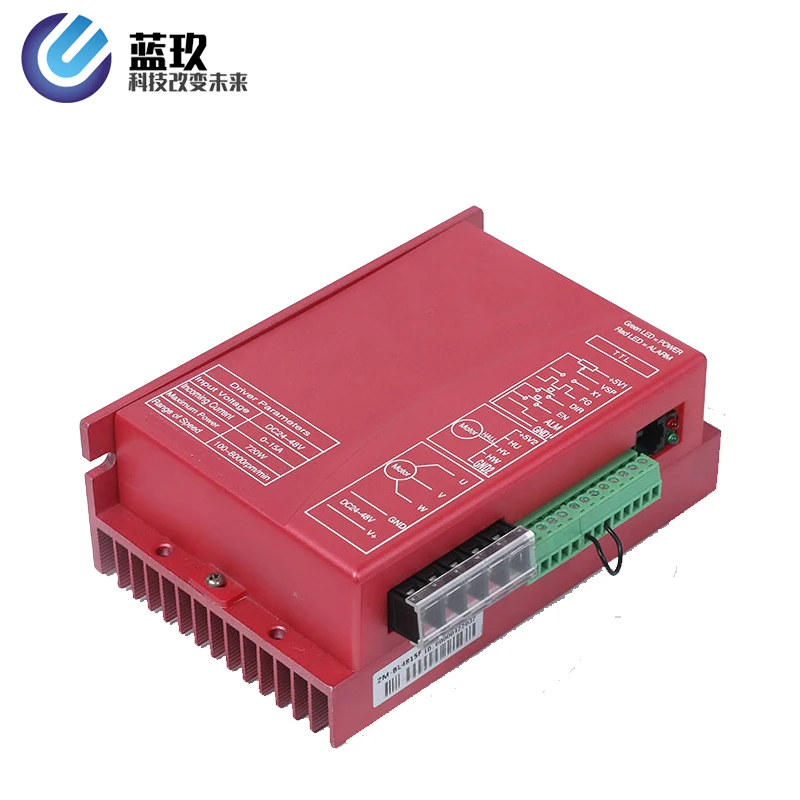

Бесщеточный драйвер двигателя постоянного тока 24 48 в 15 А квадратная посуда

Бесщеточный драйвер двигателя постоянного тока 24 48 в 15 А квадратная посуда

Бесщеточный двигатель постоянного тока драйвера

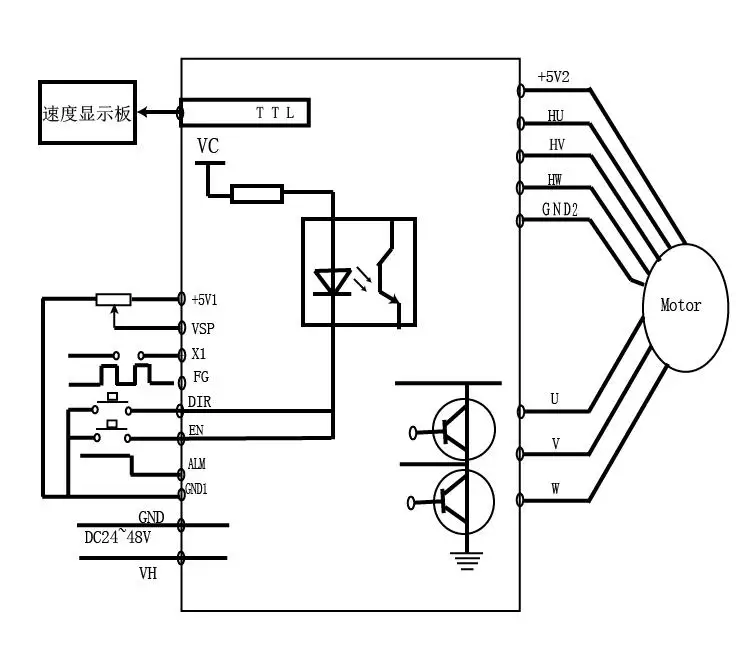

Он может быть соединен с внешней платой отображения скорости LK-BL01, показываяСкорость, настройка параметров привода;

Он имеет двойную скорость замкнутого тока дизайн с низким крутящим моментом иБесперебойной работы;

Он обладает высокой скоростью выход с максимальной скоростью 10000 об./мин.;

Режим контроля скорости: Аналоговое Количество 0-5 В, (в соответствии с требованиями пользователей мы можем установитьШИМ в пределах 100 Гц-100 кГц)

У него есть сторона управления сигналом EN, DIR;

Может выводить Тахометр;

Он имеет перегрузки по току, перенапряжения, под напряжением, остановку двигателя и другие функции защиты;

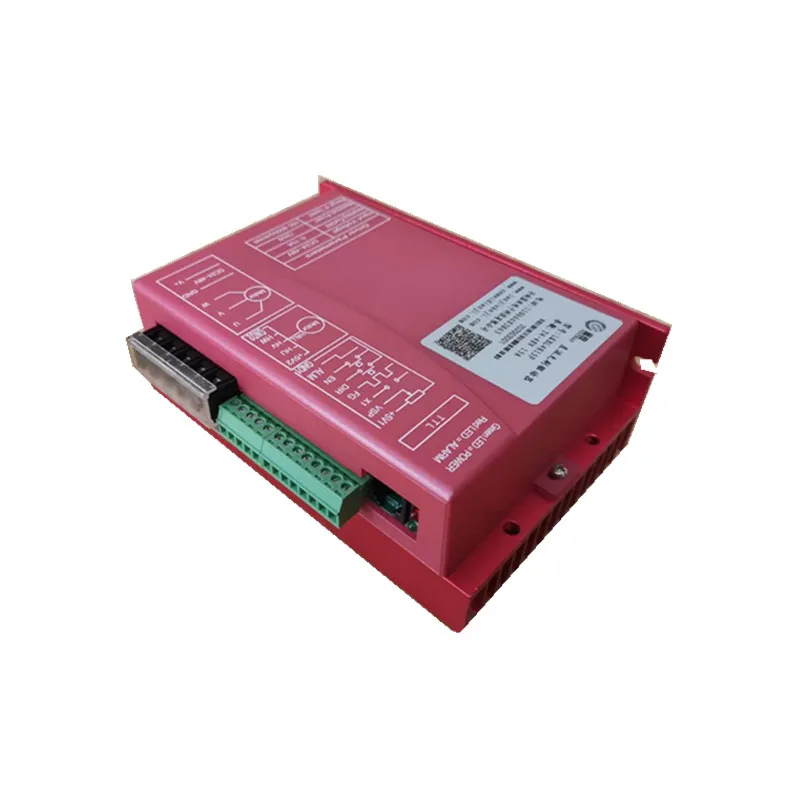

LKBL4815FБесщеточный двигатель постоянного тока драйвераЯвляется новейшим высокотехнологичным продуктом нашей компании в области привода двигателя средней мощности. Этот продукт использует крупномасштабную интегральную схему для замены оригинального оборудования. Он обладает более высокой защитой от помех и быстрой реакцией. Подходит для всех трехфазных бесщеточных двигателей постоянного тока с низким напряжением DC18V-50V (платы показывают DC24V-48V) и пиковым током ниже 15а. Даже если работает с большим током, он все еще находится в низкой температуре. Он широко используется в вязальном оборудовании, медицинском оборудовании, машинном оборудовании для упаковки пищевых продуктов, электроинструментах и серии областей электрической автоматизации и управления.

Обзор функций

1. Модель бега: квадратная волна, с датчиком холла, скорость открытого цикла

2. Модель запуска: квадратная волна, с датчиком холла, скорость замкнутого цикла

3. Модель бега: квадратная волна, без датчика Холла, скорость открытого цикла

4. Модель бега: квадратная волна, без датчика Холла, скорость замкнутого контура

5. Модель запуска: устройство с постоянным крутящим моментом, скорость открытия петли (не работает в течение длительного времени с перегрузкой)

6. Модель запуска: устройство с постоянным крутящим моментом, скорость замкнутого цикла (не работает в течение длительного времени с перегрузкой)

На основе нашего верхнего компьютерного программного обеспечения и ручного отладчика, все вышеуказанные функции могут быть установлены самостоятельно

Мощность питания

DC18V ~ 50V постоянного тока

(Мощность согласно выбору мощности двигателя)

Максимальный входной ток

Не более than15A

(В зависимости от двигателя и номинальной нагрузки)

Максимальная мощность

Максимум 480 Вт (сверхмощный двигатель строго запрещен)

Адаптируемый мотор

Адаптируемый выходная мощность≤ 500 Вт мотор

Сопротивление изоляции

Общие temperature﹥ 500MΩ

Прочность изоляции

Общая температура и давление 0.5кв, 1 мини

24V/48V BLDC мотор драйвер

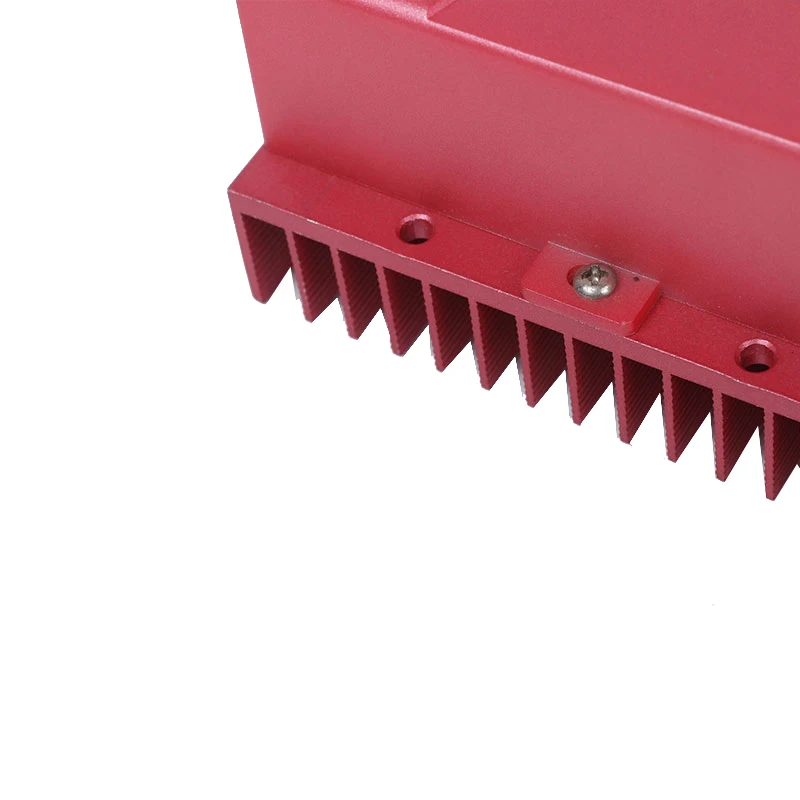

Метод охлаждения

Естественное воздушное охлаждение (рекомендуется принудительное воздушное охлаждение)

Защита окружающей среды

Состояние

Избегайте пыли, масляного тумана и коррозионных газов

Температура

0 ℃ ~ + 50 ℃

Влажность

﹤ 80% RH, без конденсации, без мороза

Вибрация

﹤ 0,5G (4,9 м/с2 ) 10 Гц-60 Гц

(Ненепрерывная работа)

Защищены температуры

-20 ℃ ~ + 65 ℃

Размеры

150mmX97.5mmX53mm

Вес

Около 0,56 кг

Общие проблемы

1. HOw может начать его как можно скорее, когда вы впервые используете диск?

После правильного подключения шнура питания, линии двигателя, линии холла, внешний потенциометр медленно ускоряется. После того, как двигатель повернут правильно, вы можете проверить включение, направление и другие функции. Если вы не знакомы с продуктом, первоначальное использование должно быть сделано после теста. И затем он может быть установлен для фактического использования.

2.Что произойдет, если источник питания Реверсивный?

Он сразу же сожжет накопитель.

3. Какое максимальное напряжение сигнала верхнего контроля?

Максимальное напряжение сигнала регулирования скорости составляет 5 В. Превышение этого напряжения приведет к тому, что привод будет гореть.

4.После того, как драйвер работает долгое время, корпус горячий. Это нормально?

Да, это так. При комнатной температуре, после долгих рабочих часов, это до 90 градусов. И это не повлияет на производительность.

5.Индикатор питания-это светильник, но двигатель не поворачивается и не переключается, по какой причине?

Может быть ошибка в фазовой линии и линии холла. Пожалуйста, повторно зарядите проводку в соответствии с руководством двигателя.

6.Может ли моя скорость двигателя переноситься на 6000 с этим приводом?

Максимальная скорость бесщеточного двигателя определяется параметрами самого двигателя. Привод может управлять скоростью двигателя от 0 до самой высокой скорости.

7. У меня уже есть мотор и как установить этот привод после подключения?

Вы должны сначала определить фазу двигателя и определение линии холла, а затем вы можете подключить его к проводам. Если вы не уверены, вам нужно обратиться к производителям двигателей. Неправильная проводка может привести к повреждению диска.

8. Могу ли я добавить некоторые функции на этот диск или разработать новый продукт?

Да, пожалуйста, свяжитесь с нами.
