Загрузка: //pan.baidu.com/s/1Vl0yLTH_XtDVuBw6-F8gHA

Этот модуль имеет стабильную производительность и точное расстояние измерения. Сравнимый с зарубежными SRF05, SRF02 и другими ультразвуковыми модулями диапазона. Высокая точность модуля, близость слепой зоны (2 см) и стабильный диапазон являются прочной основой для успешного выхода этого продукта на рынок! Этот модуль является полностью скромным GH-311 противоугонным модулем

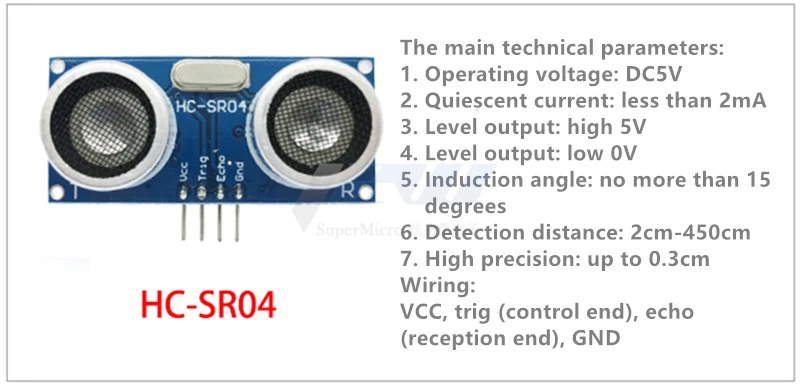

Основные технические параметры:

Примечание: штифт для поездки внутри вытягивается резистором 10K. Используйте порт IO микроконтроллера, чтобы вытянуть штырь хода, а затем дать импульсный сигнал более 10us. Выход-это выходной штырь переключателя, когда этот модуль используется в качестве противоугонного модуля. Этот штифт не используется модулем диапазона!

Примечание: модуль должен быть подключен к монтажной плате, а затем включен, чтобы избежать неправильной работы на высоком уровне. Если это произойдет, зарядите его, чтобы решить.

Этот модуль может обеспечить программы измерения расстояния: C51, PIC18F877, Yilong MCU, три MCU тест справки.

Принцип работы модуля URF04:

(1) Принять IO для запуска измерения расстояния и дать сигнал высокого уровня по крайней мере 10us; (2) модуль автоматически посылает восемь квадратных волн 40 кГц и автоматически определяет, возвращается ли сигнал; (3) Когда сигнал возвращается, высокий уровень выводится через IO. Длительность высокого уровня-это время от передачи ультразвуковой волны до возврата.

Испытательное расстояние = (высокое время * скорость звука (340 м/с) / 2;

Этот продукт прост в использовании. Контрольный порт отправляет высокий уровень выше 10US, вы можете дождаться выхода высокого уровня в приемном порту. После выхода вы можете запустить таймер для подсчета, и вы можете прочитать, когда этот порт становится низким уровнем. Значение таймера, в это время, является временем измерения расстояния, прежде чем расстояние может быть рассчитано. С таким непрерывным периодическим измерением, вы можете достичь значения вашего мобильного измерения ~~
