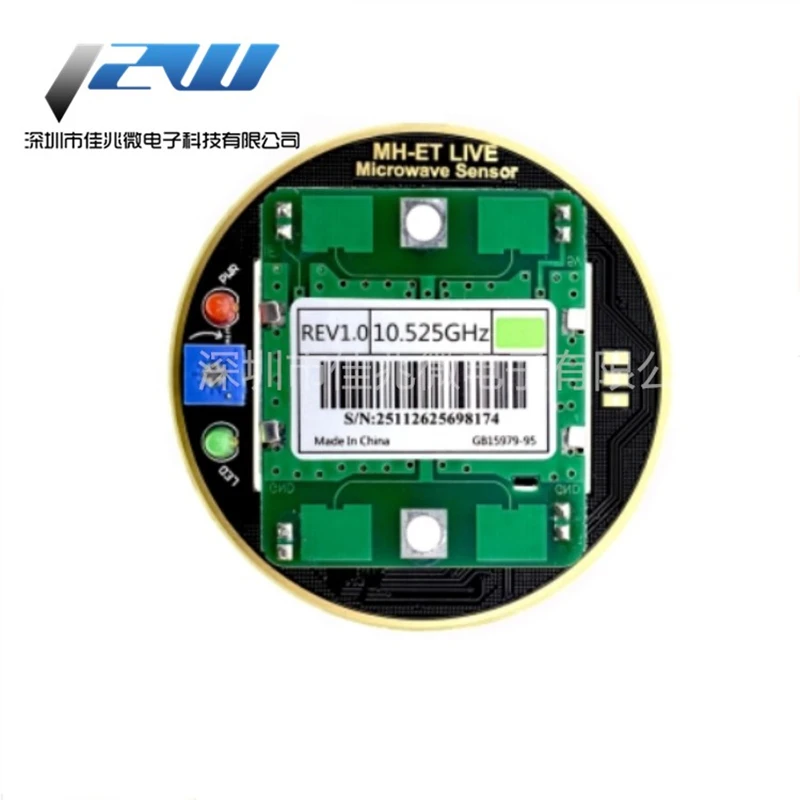

Индукционный модуль для микроволновых радаров HB100 беспроводной допплеровский

Индукционный модуль для микроволновых радаров HB100 беспроводной допплеровский

Обзор

В микроволновой датчик движения является микроволновой печью движущегося объекта детектор разработаны с использованием принципа доплеровский радиолокатор. В отличие от обычных инфракрасные детекторы, микроволновая печь, датчики обнаружения движения отражений от неметаллических поверхностей путем обнаружения микроволновки отражение объектами. Обнаружения предметы не будет ограничено для человеческого тела, а также есть много других вещей. Микроволновый датчик не зависит от температуры окружающей среды, имеет длинные расстояние обнаружения, и имеет высокую чувствительность. Он широко используется в производстве промышленных, транспорт, и гражданского устройств, таких, как транспортное средство, устройство для измерения скорости, автоматические двери, датчик света, и реверсивный радар. Из-за универсальности микроволновый датчик обнаружения объектов, в реальной жизни, другой датчик будет использоваться для целевых обнаружения. К примеру, микроволновый датчик + инфракрасный пироэлектрический сенсор, может эффективно помогает определить, все ли кто-то проходит мимо, не будет мешать темнеют от солнечного света, одежда для катания на лыжах цвет, и не будет реагировать на другие предметы.

Характеристика

По сравнению с другими методами обнаружения, этот метод обнаружения имеет следующие преимущества: Бесконтактный обнаружения; Не зависит от температуры, влажности, шума, поток воздуха, защита от пыли, светильник и т. д., а также подходит для суровых условий эксплуатации; Сильное сопротивление к радиочастотных помех; Низкая мощность на выходе, не приносит вреда человеческому телу; Длинное расстояние обнаружения; Поддержка обнаружения неживых объектов 7. Направление микроволновка очень хорошая скорость равна скорости светильник;

Параметры продукта

Рабочее напряжение: 5 В ± 0,25 V Рабочая сила тока с вращением по часовой стрелке и против часовой стрелки) винты): 60mA Макс., 37mA типичный Размеры: 61.2x61.2mm Старт параметры: Расстояние обнаружения: для детей возрастом от 2 до 16 лет м с плавной регулировкой (минимум 2 м, максимальный диапазон 16m) Частота передачи: 10,525 ГГц Частота погрешность настроек: 3 МГц Выход мощность (минимум): 13dBm EIRP Гармонических выбросов по уровню поверхности: <-10dBm Средний ток (5% постоянного тока): 2mA станд. Длительность импульса (мин.): 5uSec Рабочий цикл (мин.): 1% Получить параметры: Чувствительность (10dB Отношение сигнал/шум) 3 Гц до 80 Гц Пропускная способность: -86dBm 3 Гц до 80 Гц полоса пропускания беспорядка 10uV Коэффициент усиления антенны: 8dBi Вертикальный 3dB Ширина луча: 36 градусов Горизонтальный уровень 3dB Ширина луча: 72 градуса

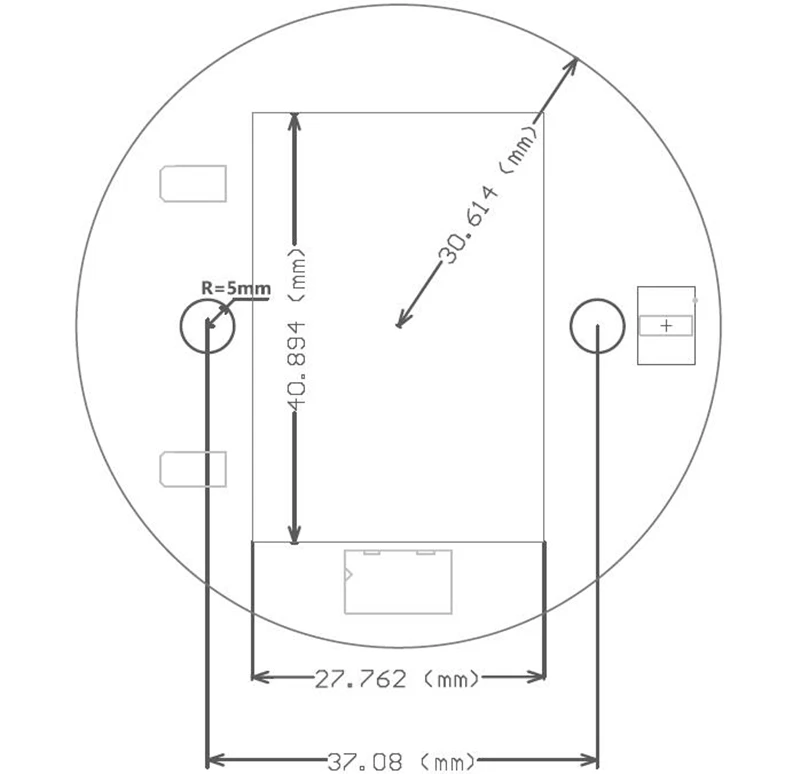

Описание контакта размеры

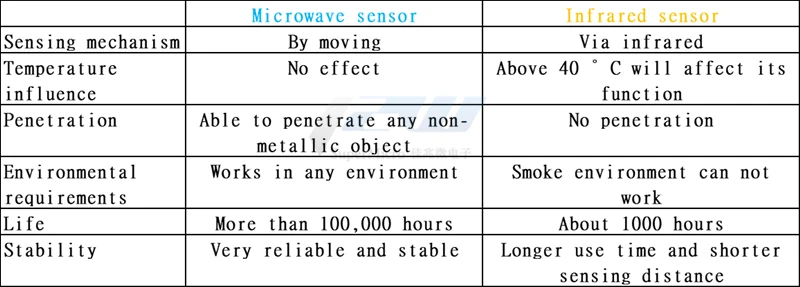

По сравнению с инфракрасный пироэлектрический сенсор

Сенсор описание модуля

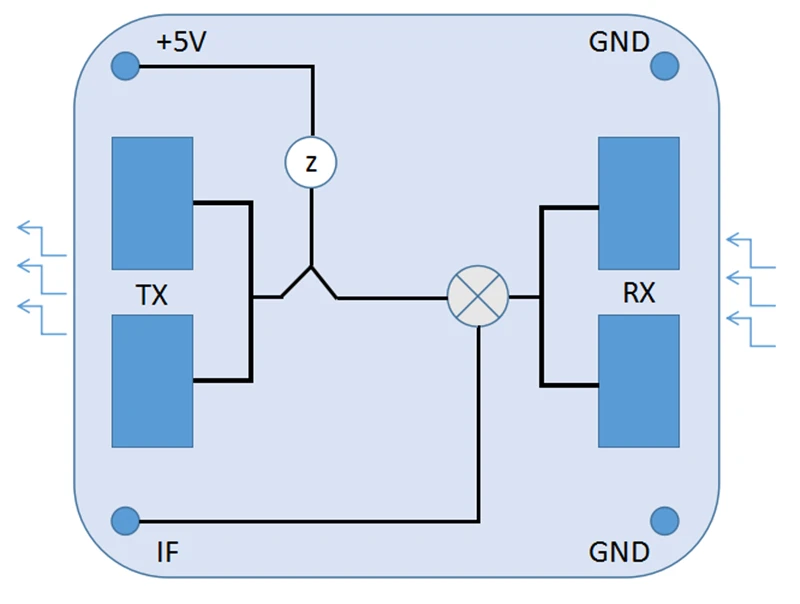

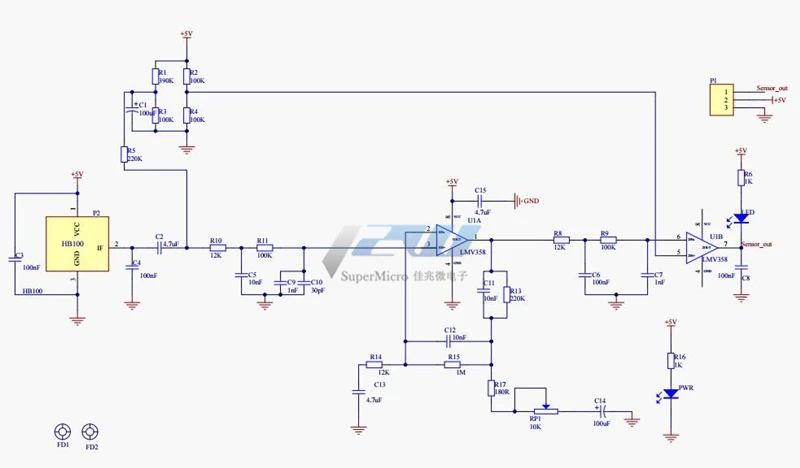

Схема:

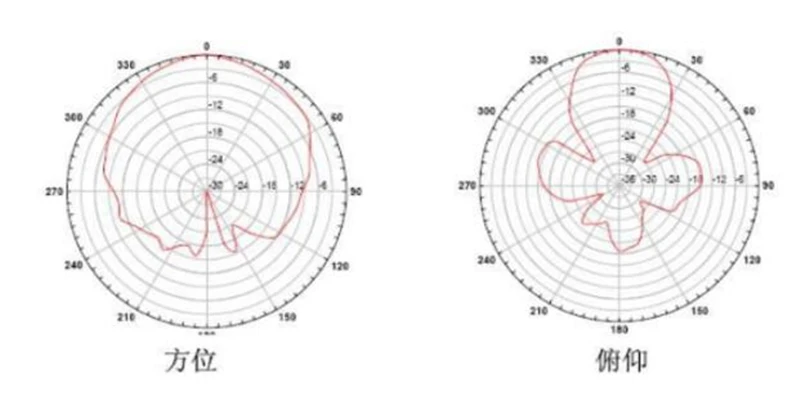

Антенна Описание:

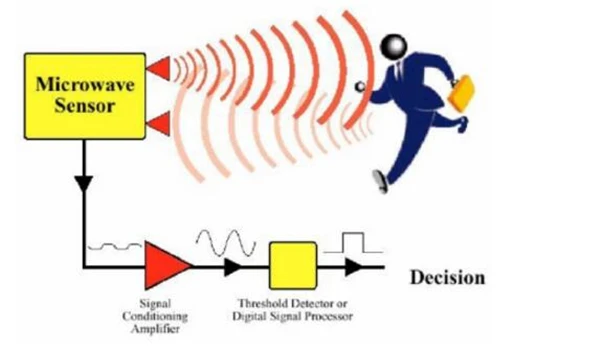

Обработка сигналов схема

Схематичный рисунок сигнала дальности обнаружения

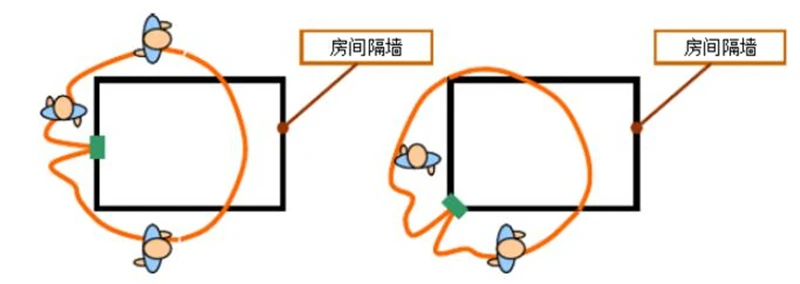

Ложных тревог схема

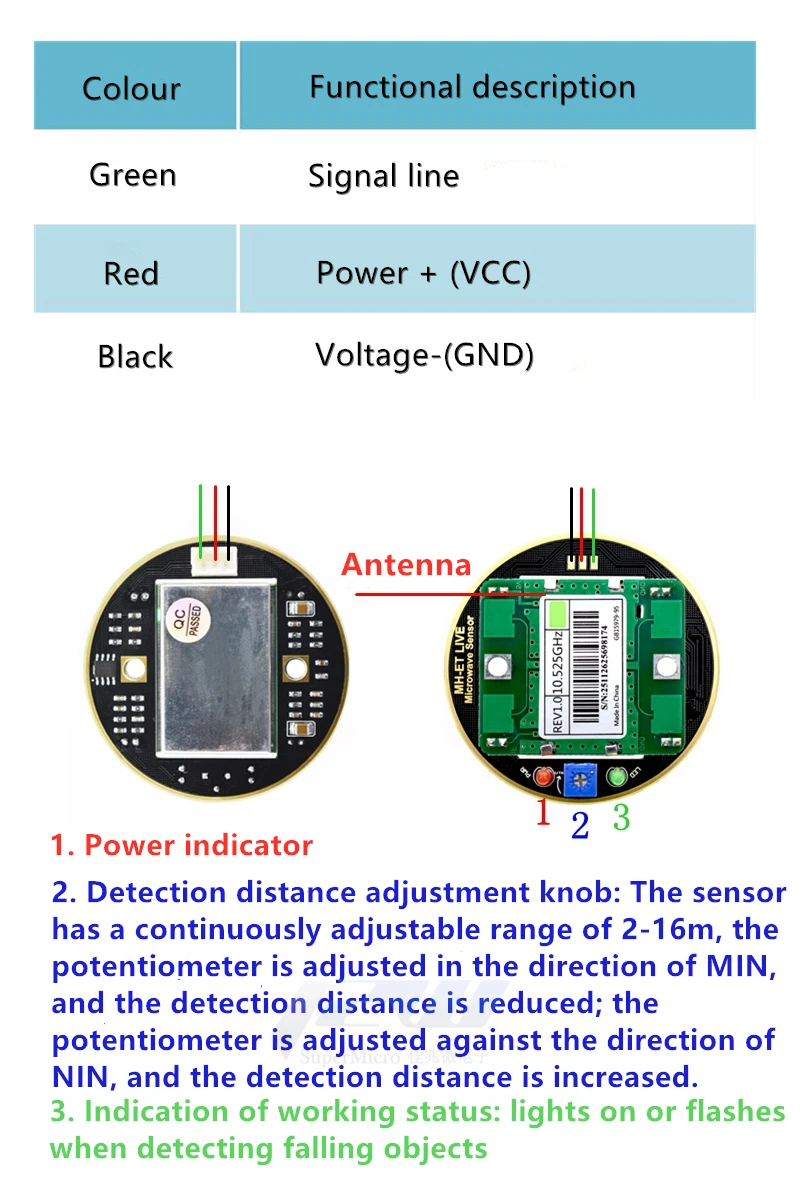

Индикатор и состояние выхода Описание

В тех случаях, когда датчик не обнаруживает движущегося объекта, светодиодный на модуле остается Выкл; В тех случаях, когда датчик обнаруживает движущегося объекта, В светодиодный на модуле будет включаться и уровень выходного напряжения будет меняться от высокой до низкой. Примерно через 0.5s, модуль светодиодный автоматически выключится, и уровень выходного напряжения будет меняться от низкого уровня до высокого уровня. В том случае, если постоянно движущегося объекта будет обнаружено, светодиодный модуль для зарядки аккумулятора будет мигать, а также уровень выходного напряжения будет менять до тех пор, пока объект больше не движется.

Описание расстояние регулировки

Датчик имеет плавной регулировкой диапазона, для детей возрастом от 2 до 16 лет М. Потенциометр настраивается в направлении мин. и расстояние обнаружения уменьшается. Потенциометр настраивается в направлении мин. и расстояние обнаружения увеличивается.

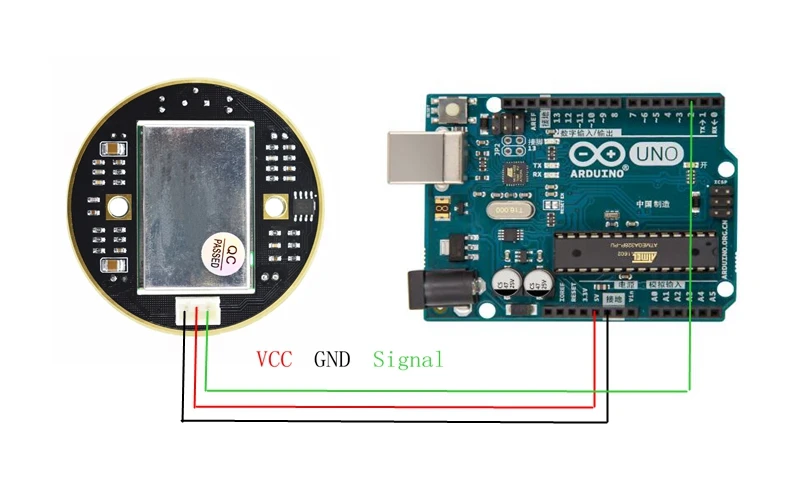

Применение учебное пособие

Код шоу, как показано ниже:

-------------------------------------------------------------------------------------------------------------------------- # Включают в себя/Прерывания таймера функция Int pdin = 0; /определить PIN прерывания 0, то есть Цифровые контакты 2 Int ledOut = 13; Int count = 0; Летучее состояние int = низкое;/определение ledOut, по умолчанию выключено Настройка пустоты () { Серийный. Старт (9600); PinMode (ledOut, OUTPUT); Attachrubber (pdin, stateChange, FALLING); /устанавливает функцию прерывания, сбой сбоя. MsTimer2: набор (1000, процесс); /установка времени прерывания таймера 1000 мс MsTimer2: start();/таймер прерывания } Долл. США Пустая петля () { Серия. println (количество); /Время печати 1000 мс подвески Задержка (1); Если (состояние = Дальний свет)/при обнаружении движущихся объектов через 2s выключается автоматически после того, как ledout светильник удобно. { Задержки (2000); Состояние = низкое; DigitalWrite (ledOut, state); /выключить светодиод } Долл. США } Долл. США Void stateChange() /функция прерывания { Рассчитывать + +; } Долл. США Процесс пустоты () /обработчик таймера { Если (рассчитывать> 1) /1000ms номер прерывания больше, чем 1 считается обнаружить движущегося объекта (это значение может быть отрегулировано в соответствии с реальной ситуацией, эквивалент для того чтобы отрегулировать порог обнаружения скорости движущегося объекта) { Состояние = высокое; DigitalWrite (ledout, государства); /светодиодное освещение Рассчитывать = 0; /Граф ноль } Долл. США Другое Рассчитывать = 0; /в 1000 мс, прерывания не достигает установленного пороговые значения не рассматривается как обнаружении движущихся объектов, прерывания номер счета очищается до нуля. } Долл. США
