Высокочастотный инвертор 15 кВ генератор высокого напряжения плазменного

Высокочастотный инвертор 15 кВ генератор высокого напряжения плазменного

15кВ высокочастотный инвертор высоковольтный генератор катушка дуговой генератор плазменный повышающий преобразователь инвертор повышающий силовой модуль

Описание:

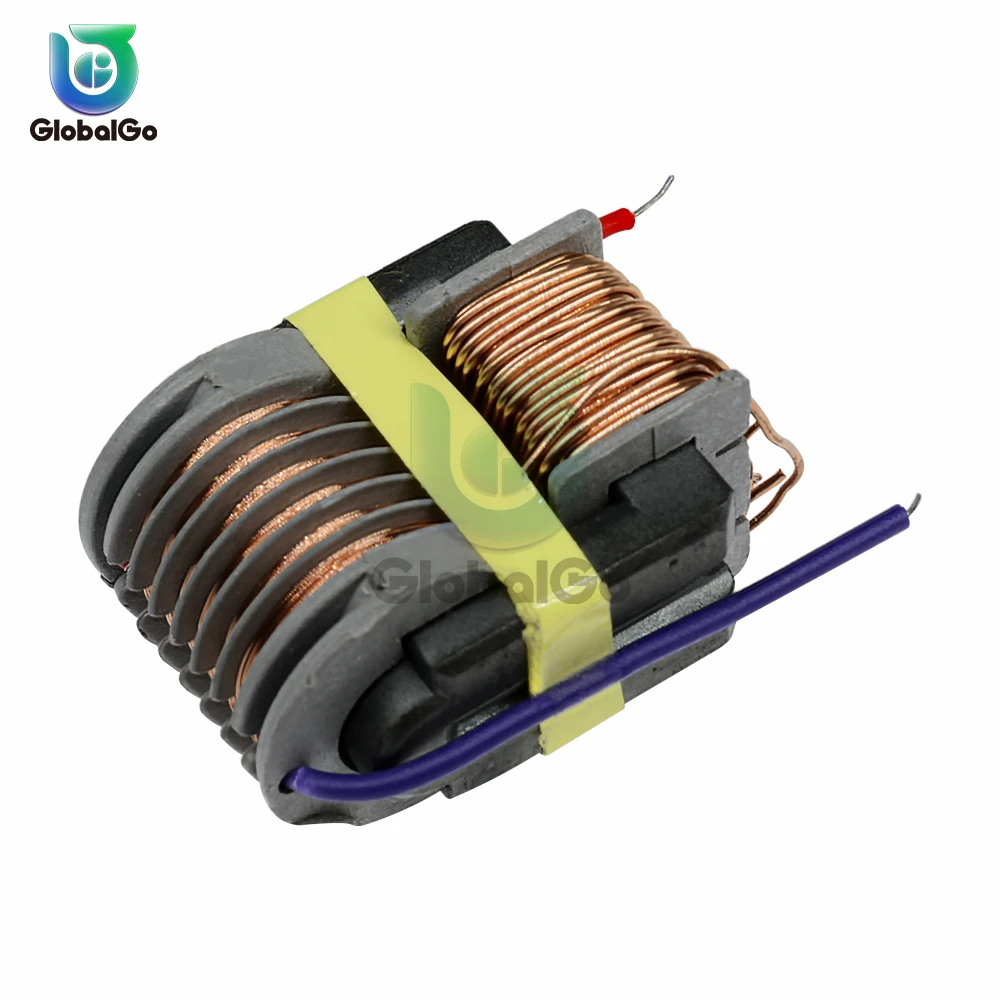

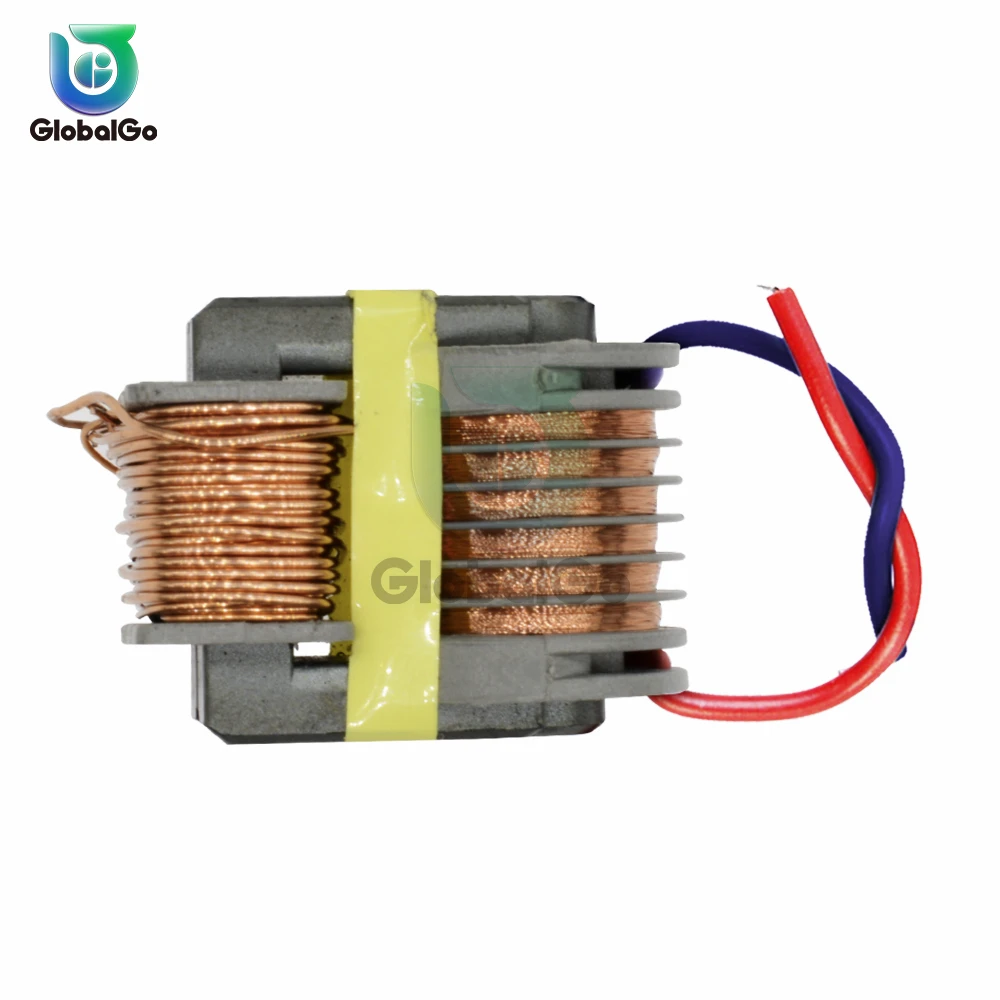

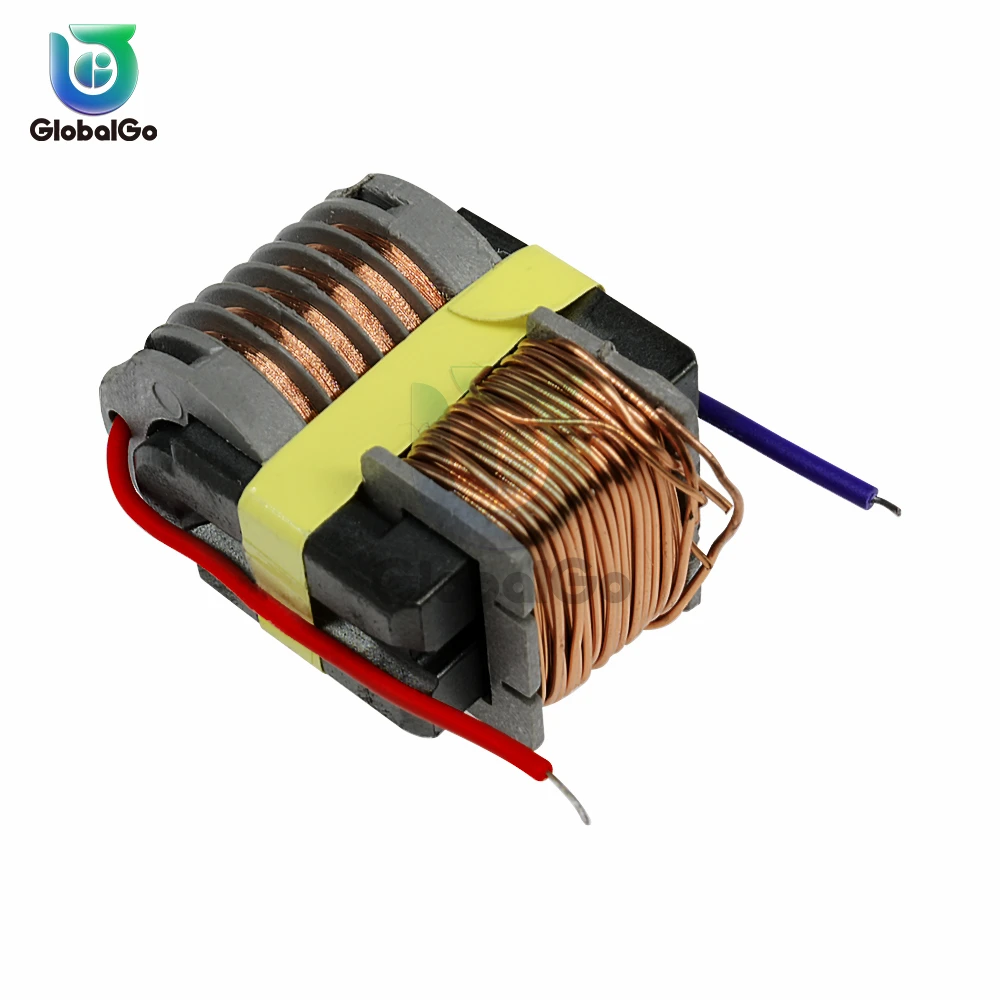

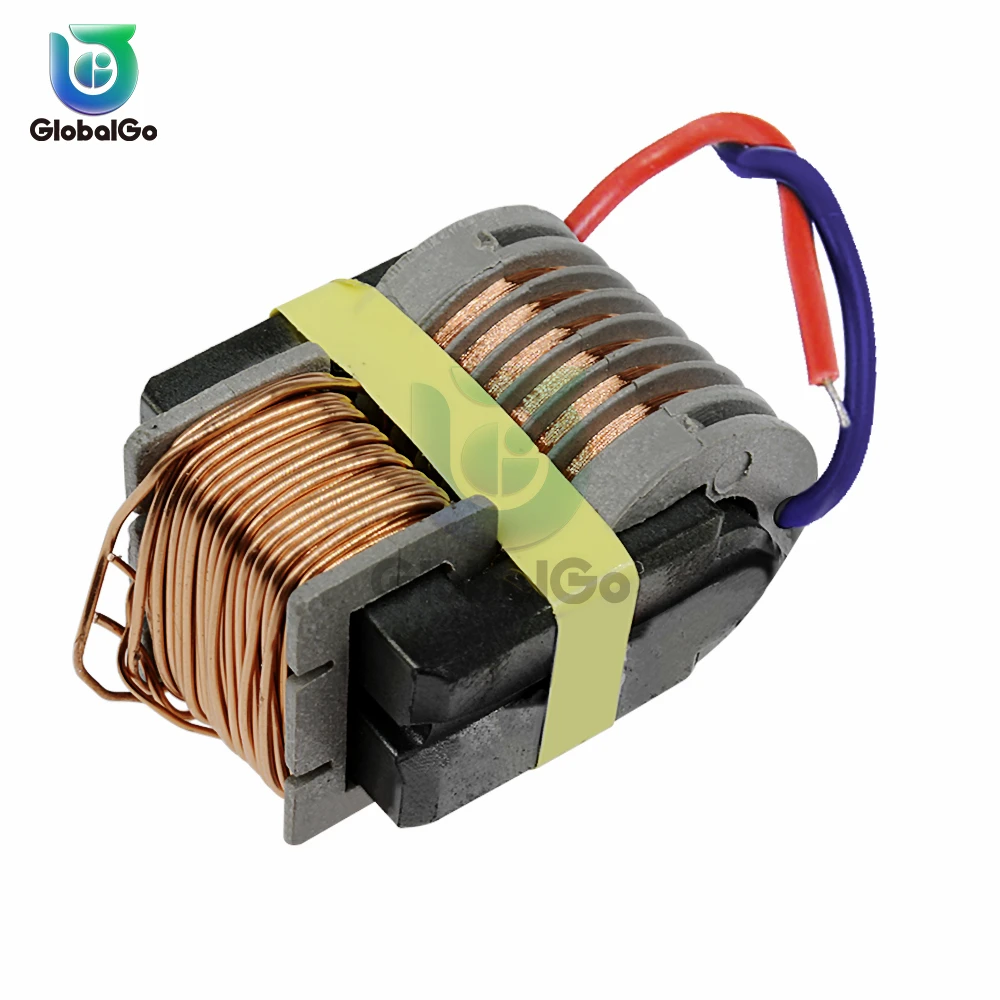

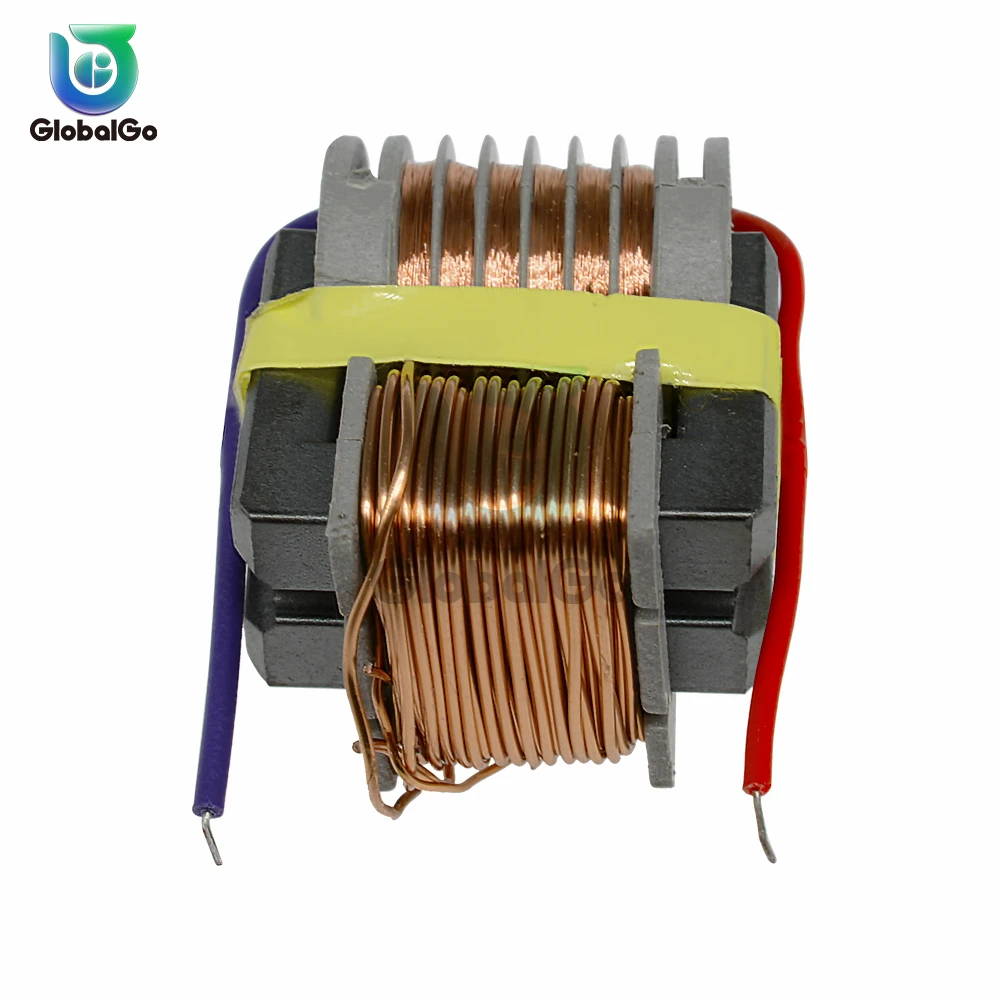

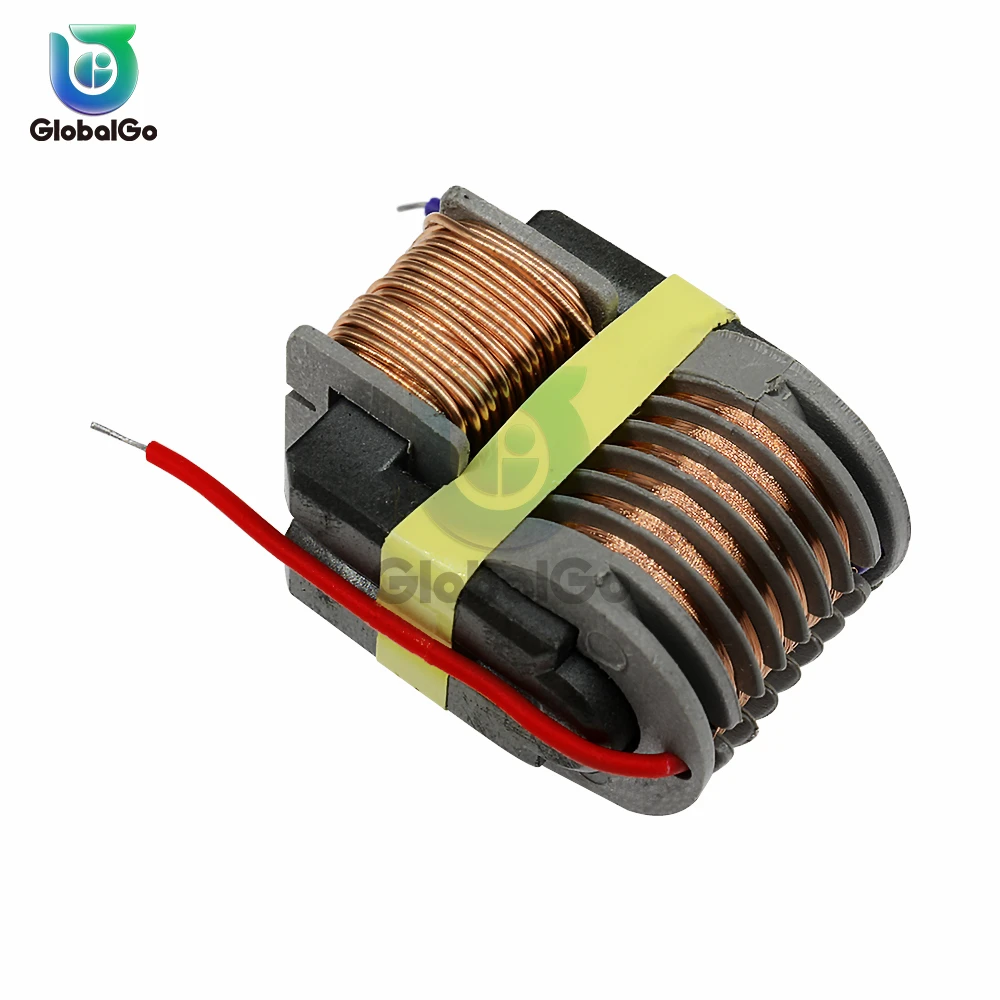

Высокочастотный трансформатор 15 кВ с u-образным магнитным сердечником намного больше, чем высокочастотный трансформатор 10 кВ с магнитным сердечником и обладает большей мощностью.

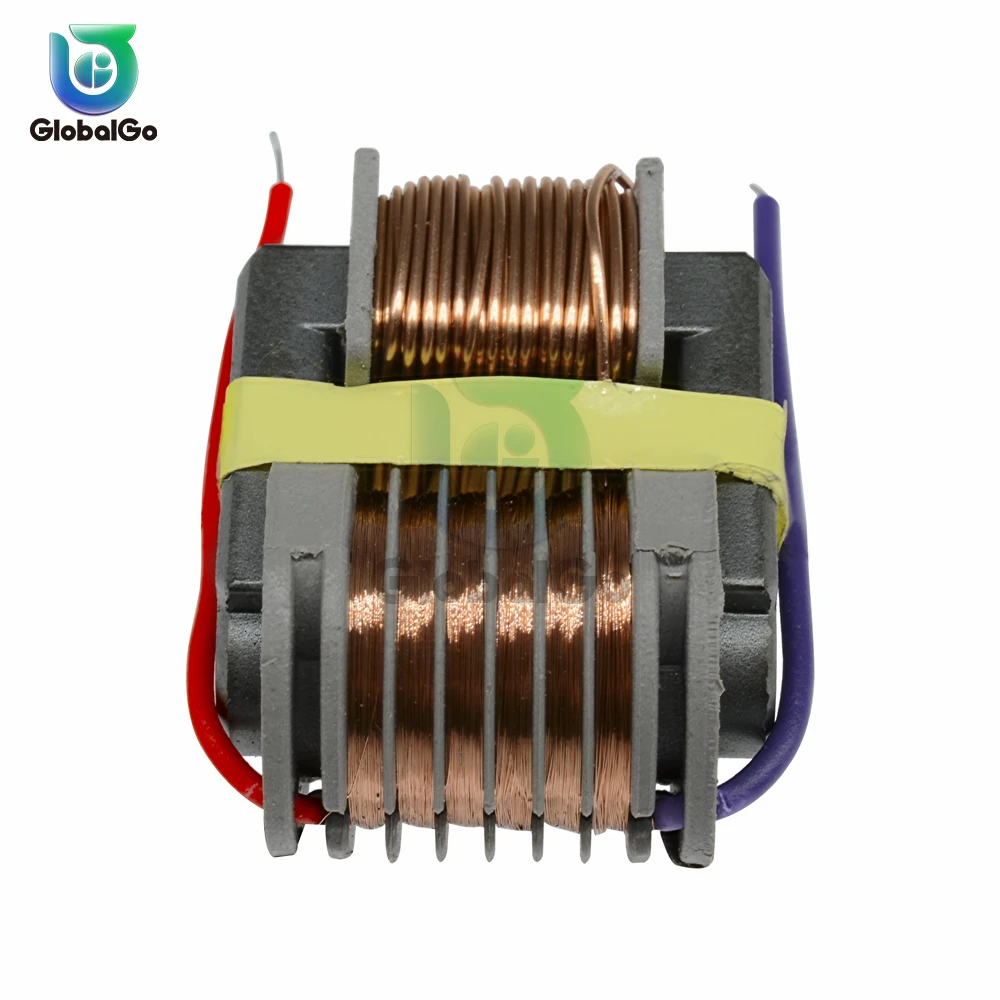

Примечание: Высоковольтная обмотка этого трансформатора наматывается на внутренний слой с сегментированным каркасом и инкапсулируется эпоксидной смолой. Низковольтная обмотка находится на внешнем слое.

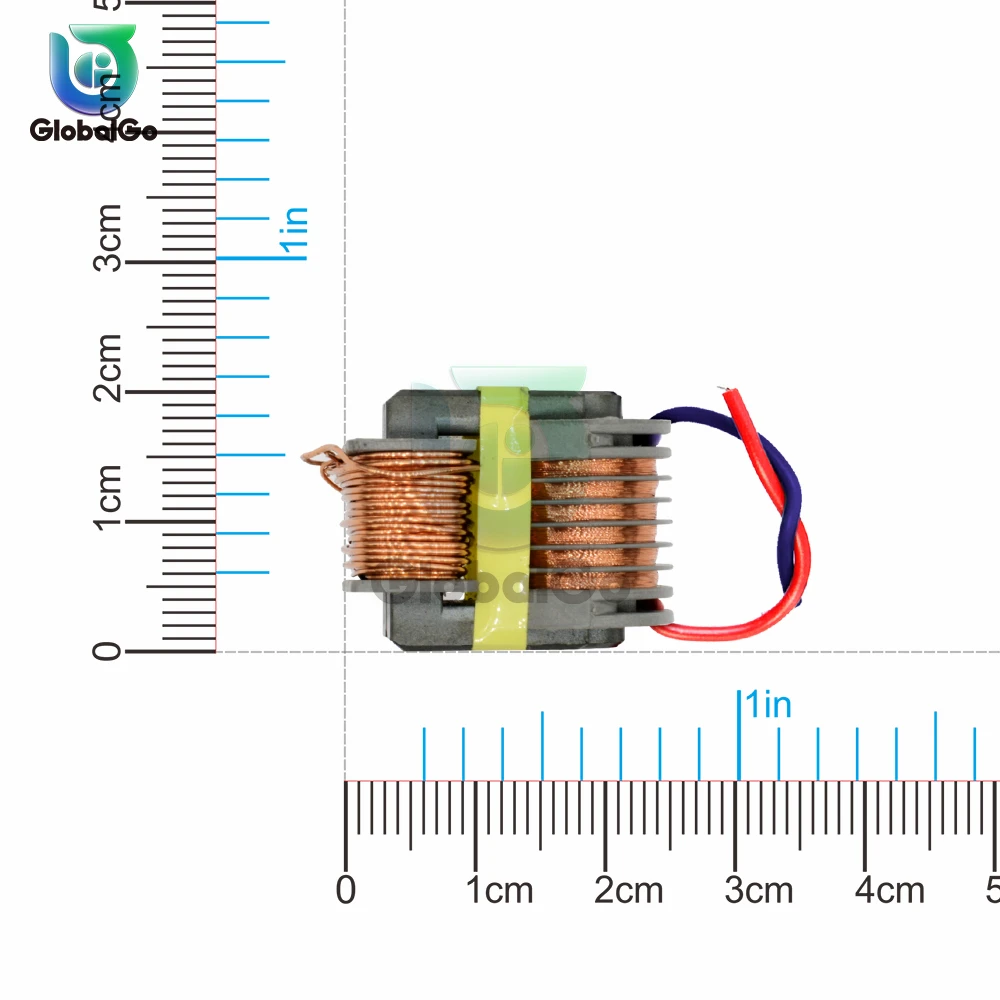

Приблизительный размер: 29 × 24 × 18 мм (длина × ширина × высота, неправильный размер, самая выступающая часть измерения)

Использование: общий научный эксперимент в средней школе, электронный инструмент, генератор отрицательных ионов, научное производство и т. д. Эта схема генерирует стабильную высокочастотную дугу во время работы, а температура чрезвычайно высокая, что может легко воспламенить горючие вещества, поэтому некоторые люди называют это плазменной зажигалкой (* endnote).

Основная часть этого трансформатора состоит из двух обмоток, основной обмотки и отзывы. Вторичный выход высокого напряжения.

Когда вторичный высоковольтный выход этого трансформатора не соединен с высоковольтными выпрямительными диодами и конденсаторами, выход-высокочастотное высоковольтное электричество, И это светильник фиолетового цвета, когда он ломается в воздухе. Очень тонкая железная проволока (например, место, где Тонкая Железная проволока горела кислородом во время Химического Эксперимента средней школы, но не такая интенсивная, как в кислороде).

Если выходной терминал подключен к нескольким высоковольтным конденсаторам и высоковольтным выпрямителям для формирования цепи двойного напряжения, то может быть сгенерировано Высокое напряжение постоянного тока, и может быть создан генератор отрицательных ионов.

Примечание: Этот трансформатор также подходит для напряжения 12 В, но сопротивление обратной связи основания должно быть увеличено до 150 Ом ~ 1,5 кОм, и его значение сопротивления должно быть отрегулировано от большого до малого, не слишком маленький, в противном случае транзистор или трансформатор не будут гореть. Должно быть слишком большим, слишком большим, влияет на выходной эффект или делает транзистор работать в непереключающемся состоянии и вызывает сильное тепло.
К тому же: трансформатор сконструирован таким образом, чтобы иметь максимальный выход 15KV, а максимальная выходная мощность не должна превышать 15KV, который представляет собой дуговой сварки 1,5 см. Более высокое выходное напряжение может повредить трансформатор. Если вы хотите работать надежно в течение длительного времени, рекомендуется использовать изоляционный воск или эпоксидную смолу для полного уплотнения. Когда он не запечатан, запрещено работать без нагрузки!
