Осциллограф ADS1013D 2 канала 100 МГц полоса пропускания 1 Гвыб/с частота дискретизации

Осциллограф ADS1013D 2 канала 100 МГц полоса пропускания 1 Гвыб/с частота дискретизации

Тип 1:

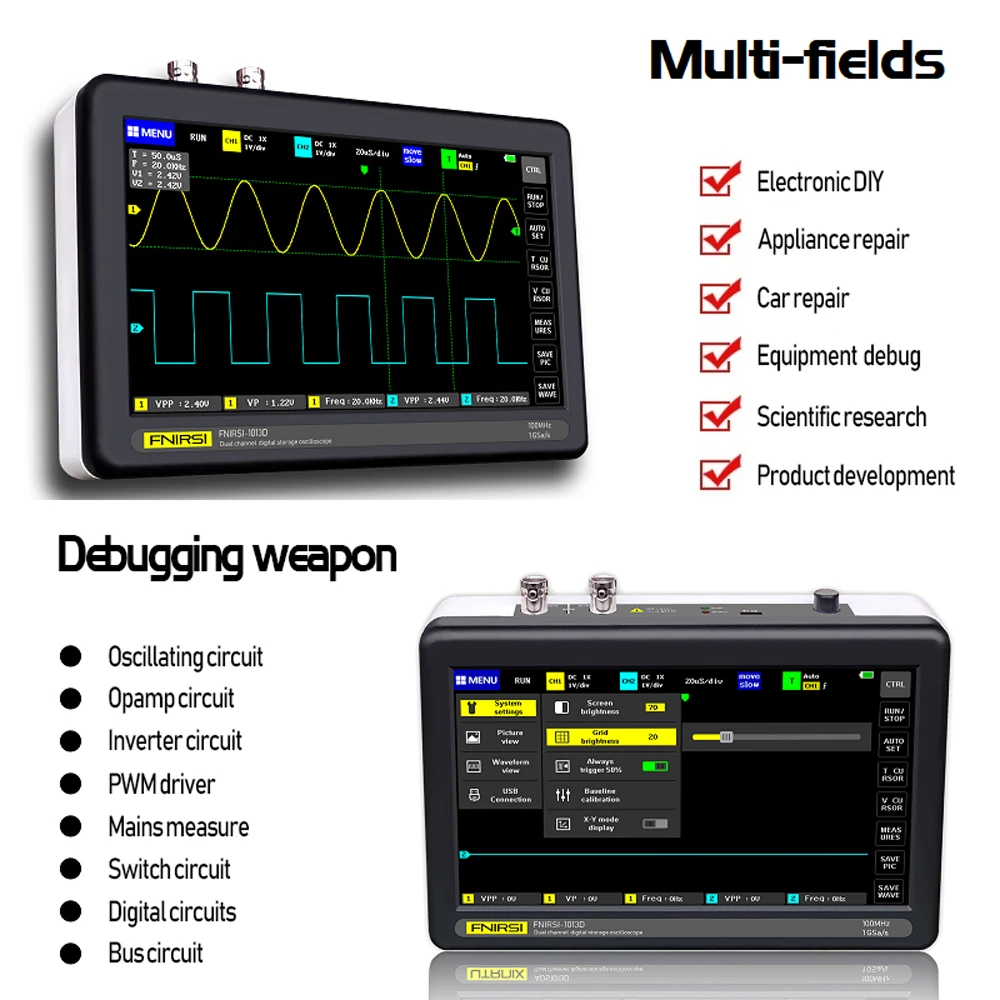

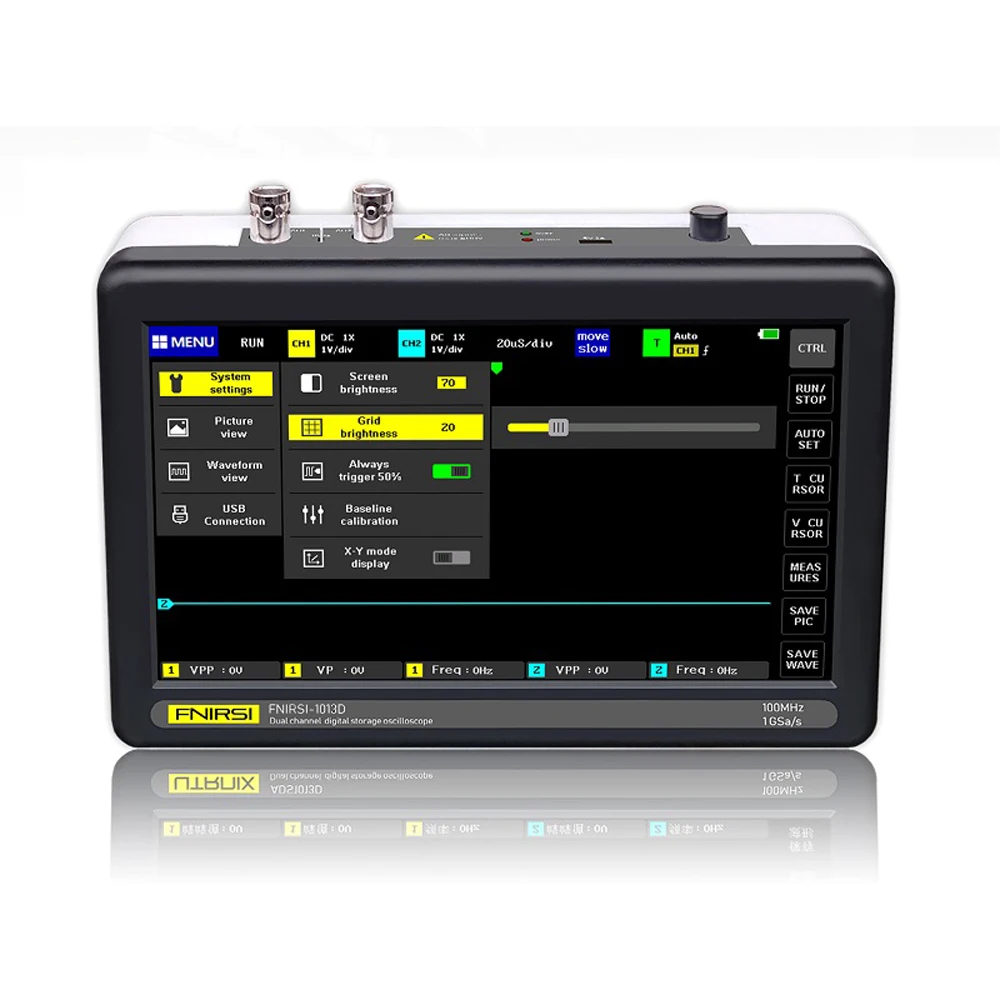

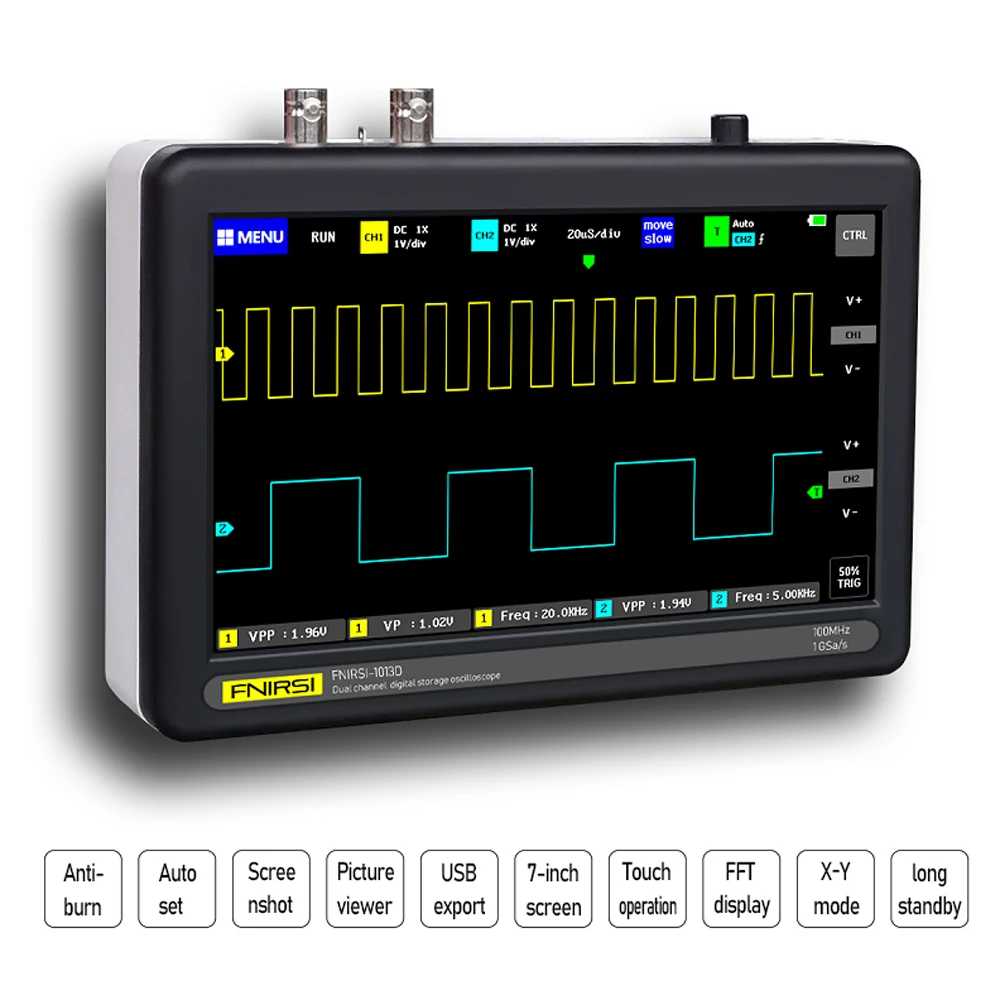

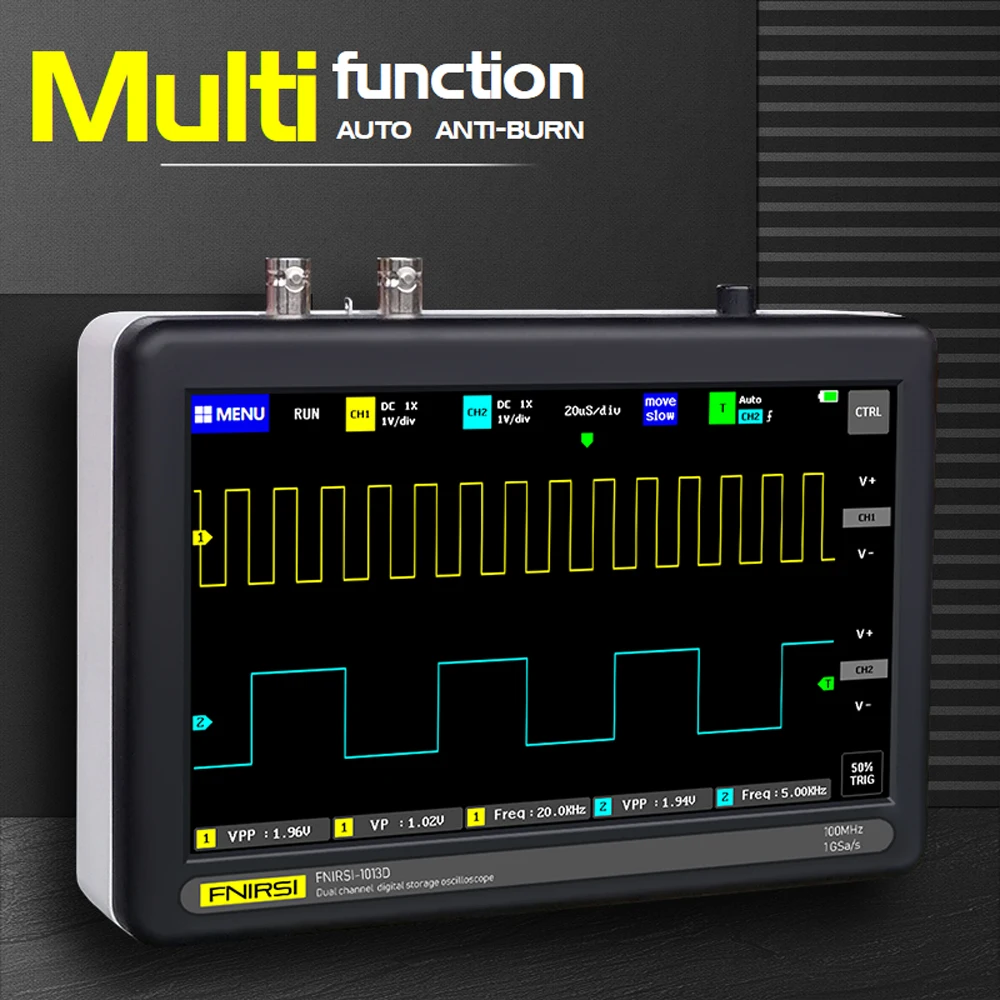

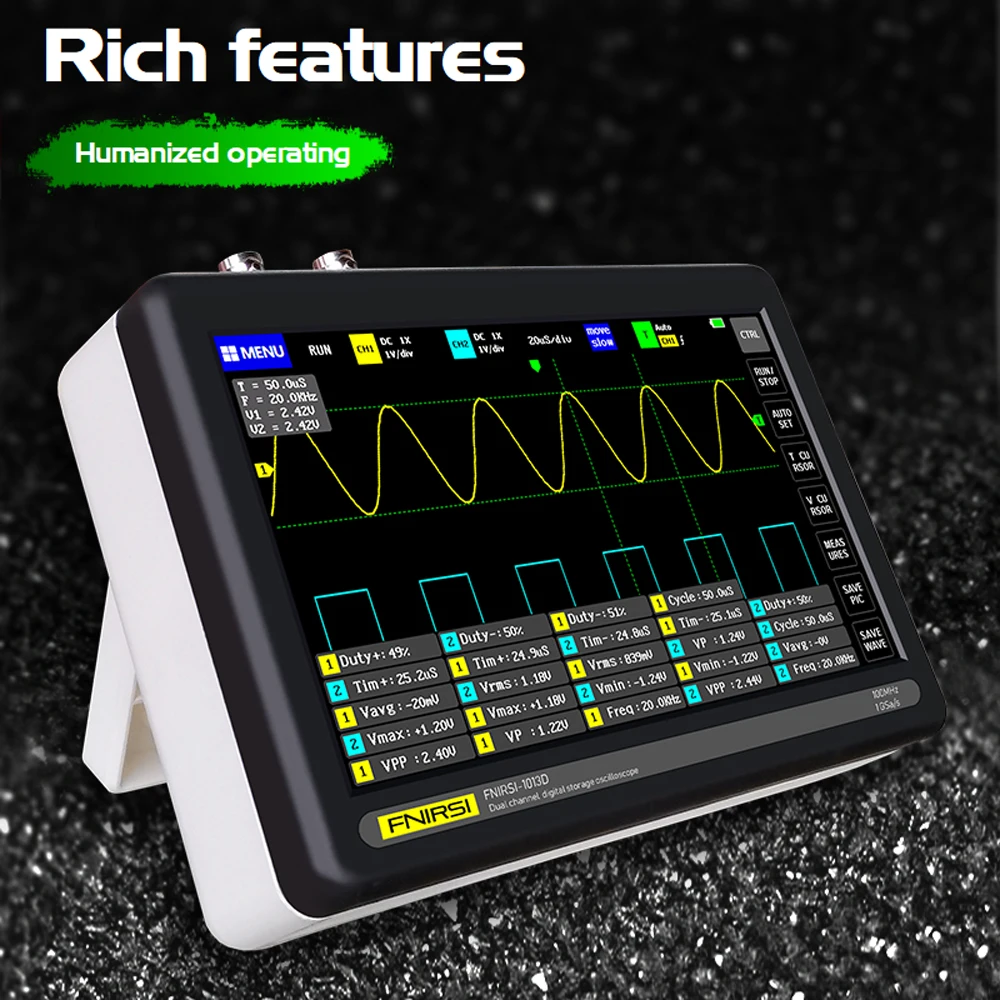

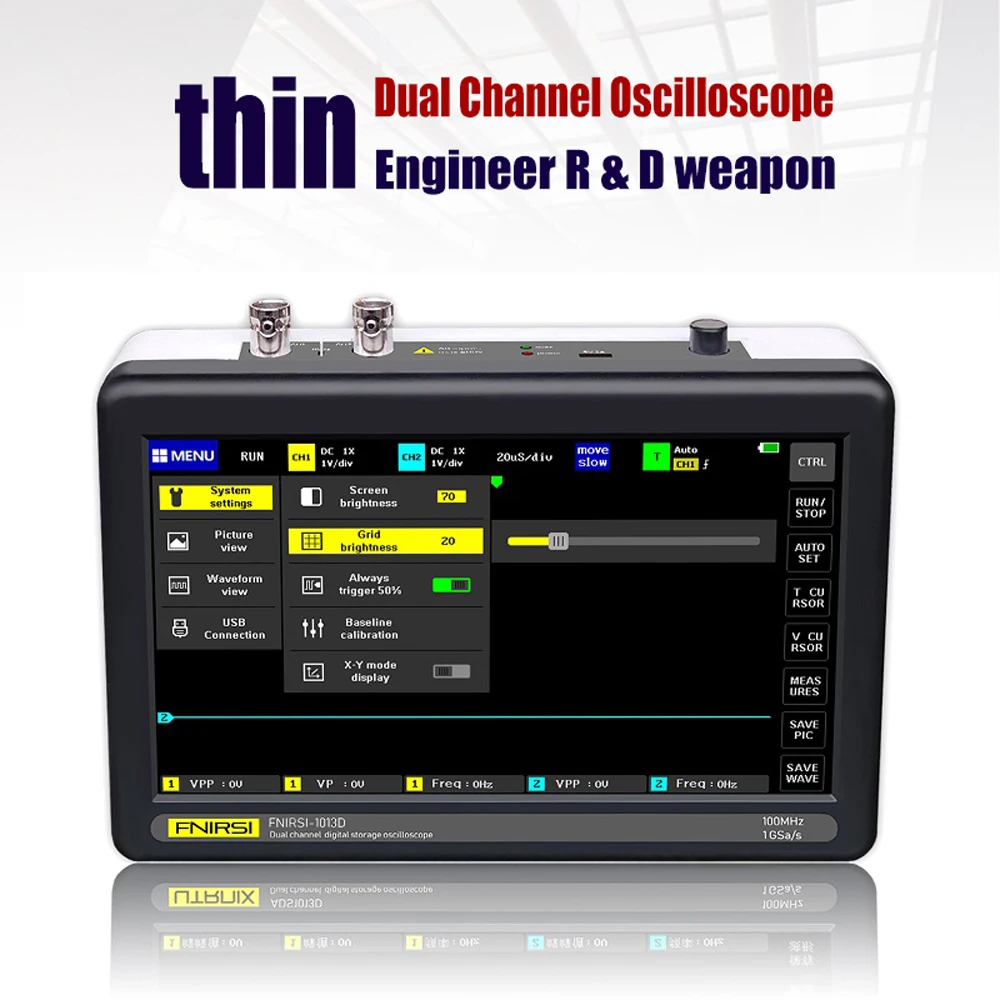

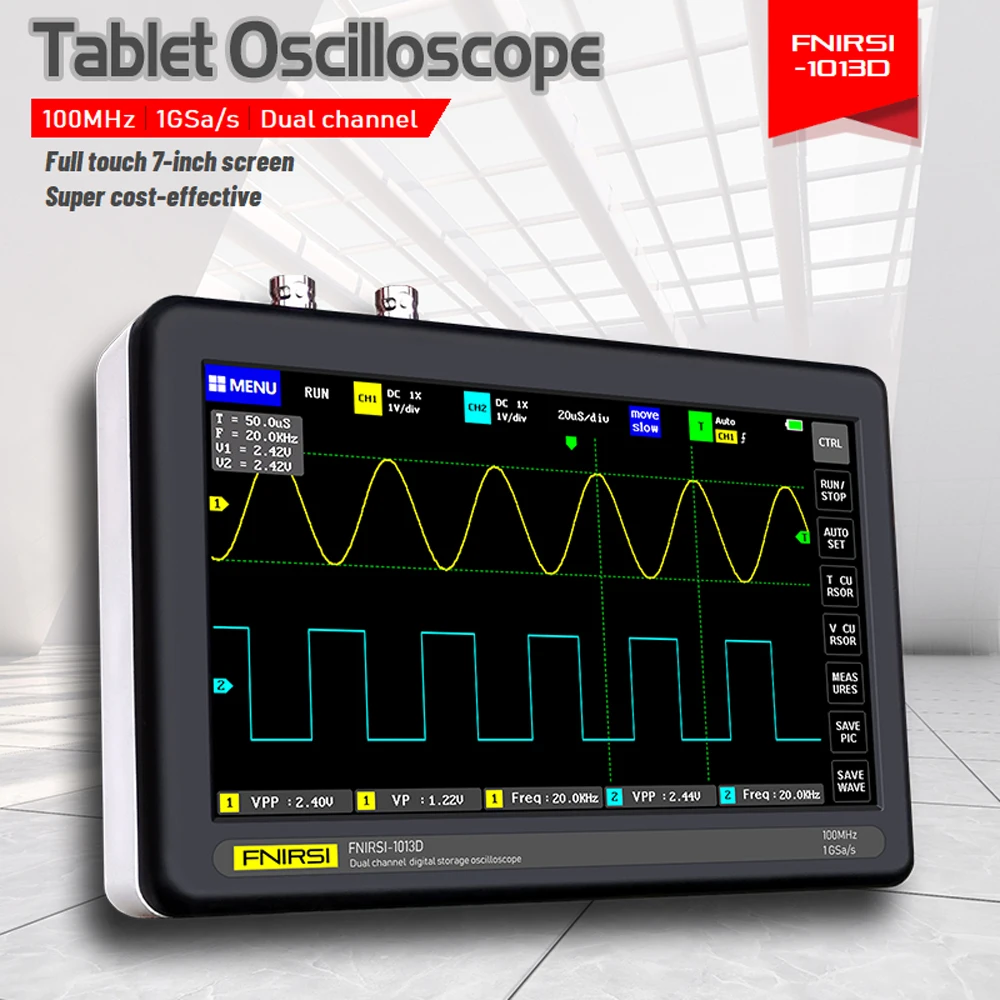

ADS1013D-это полнофункциональный, очень практичный, экономичный двухканальный плоский осциллограф для обслуживания и R & D промышленности.

Особенности:

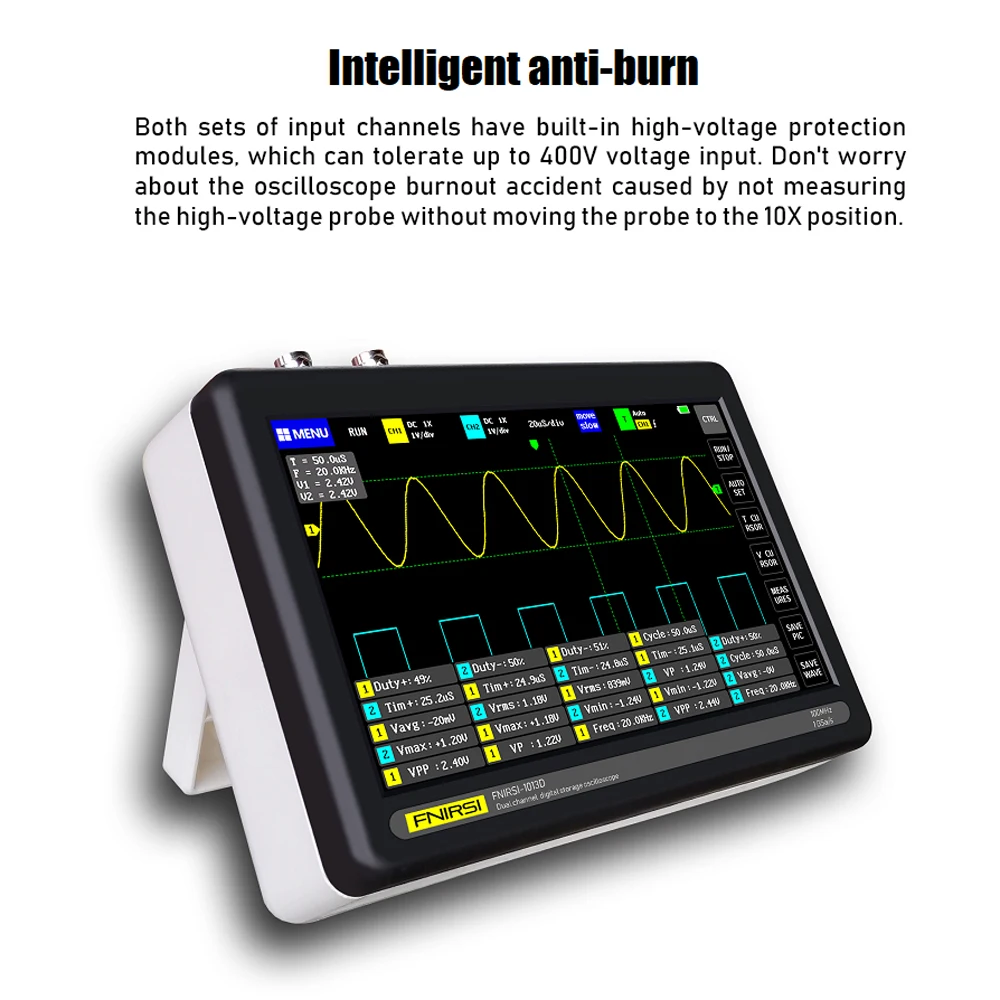

Интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В.
100 МГц аналоговая полоса пропускания @ 1GSa/s частота дискретизации (1X = 5 МГц, 10X = 100 МГц).

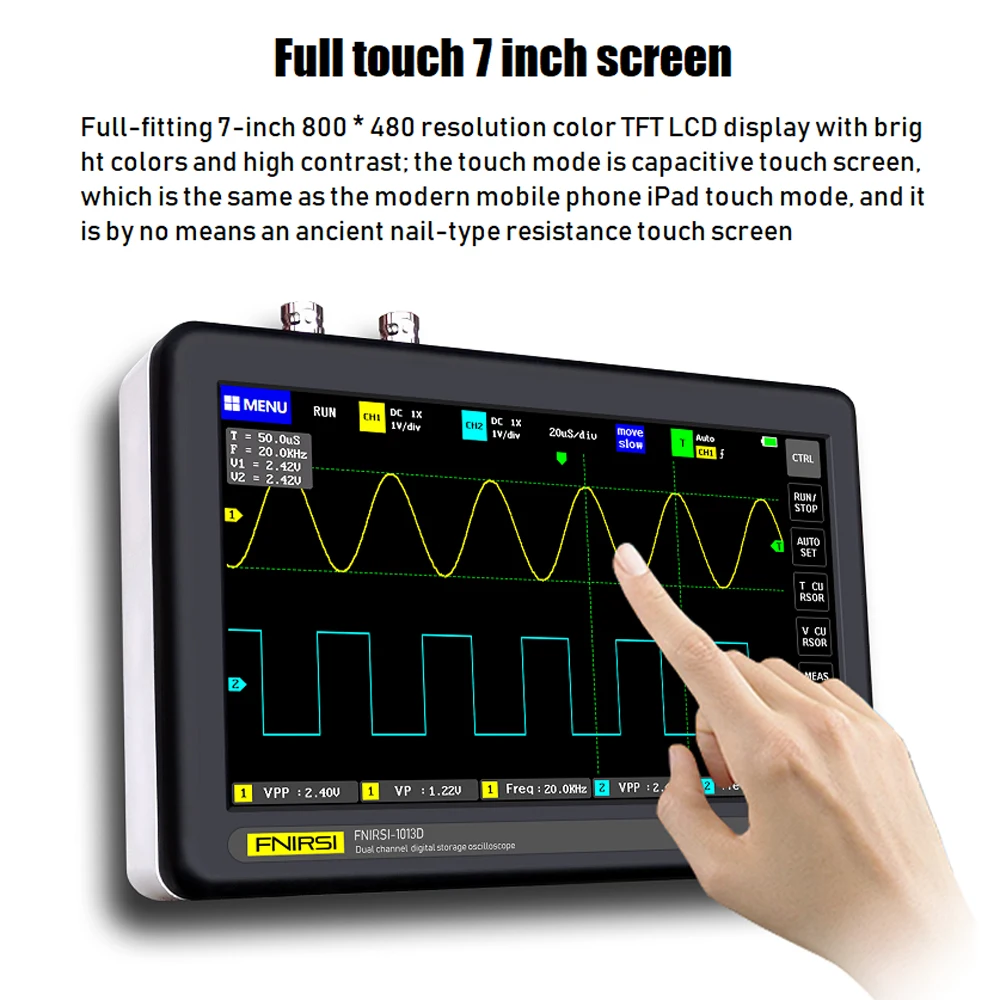

Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
Емкостный сенсорный экран, такой же, как и Сенсорный режим современного мобильного планшета, не является резистивным сенсорным экраном с древней операцией ногтей.
Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в.
До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.

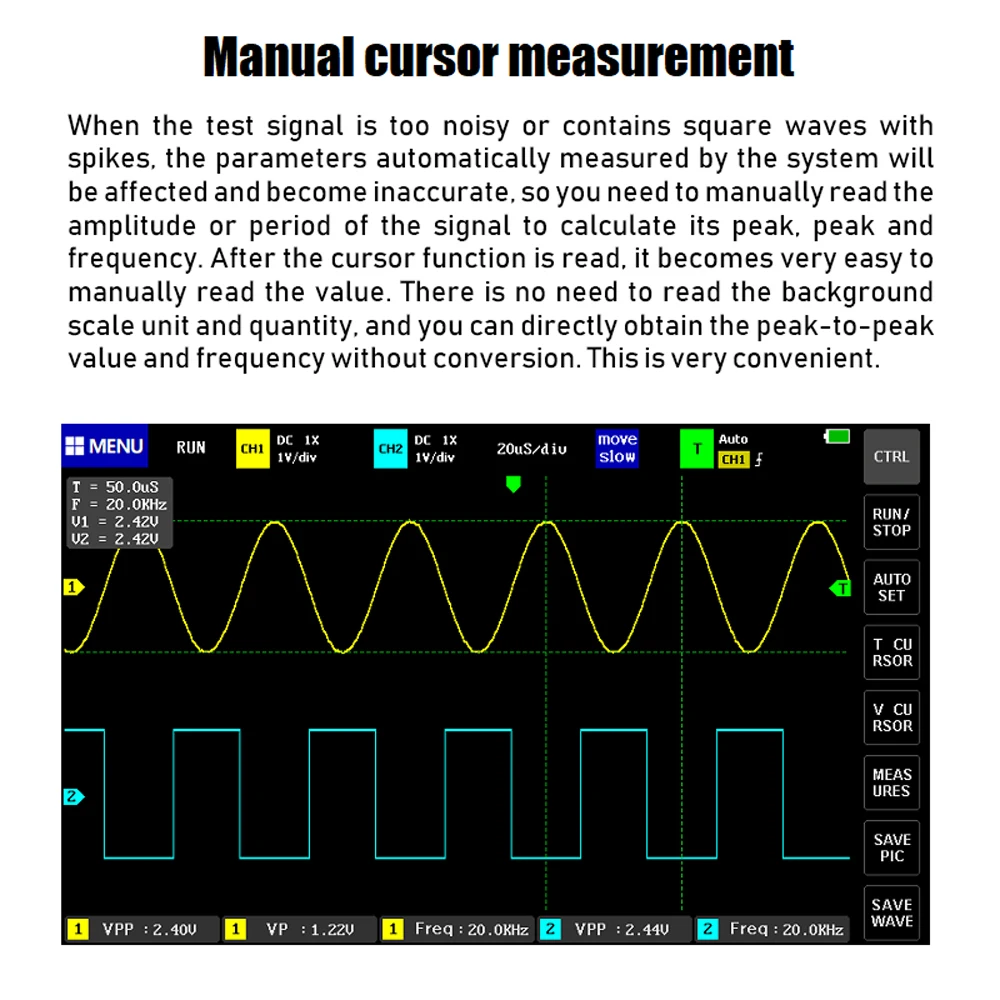

Функция измерения курсора, удобно вручную измерять период, частоту и напряжение.

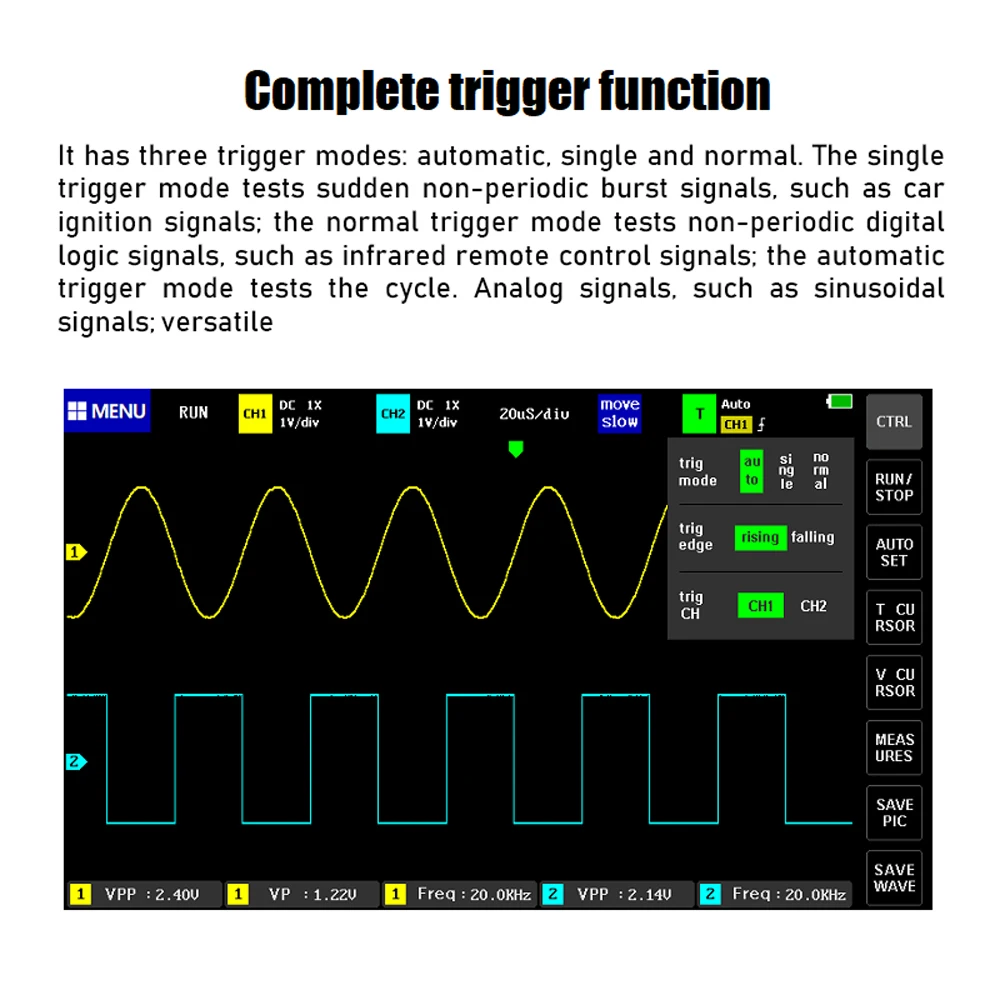

Полная функция запуска (одиночная, нормальная, автоматическая).
В любое время дисплей формы волны (Функция паузы) заморожен.

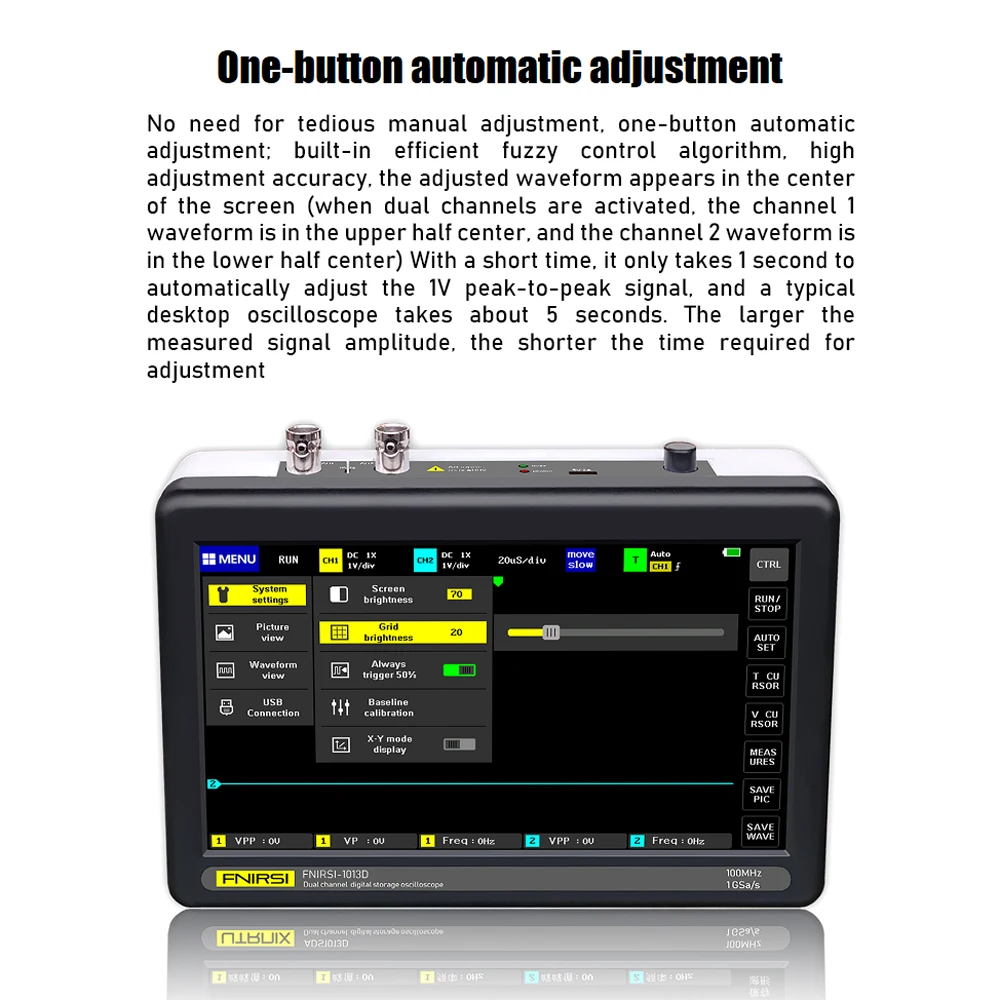

Оснащен высокой эффективностью одной кнопкой авто.

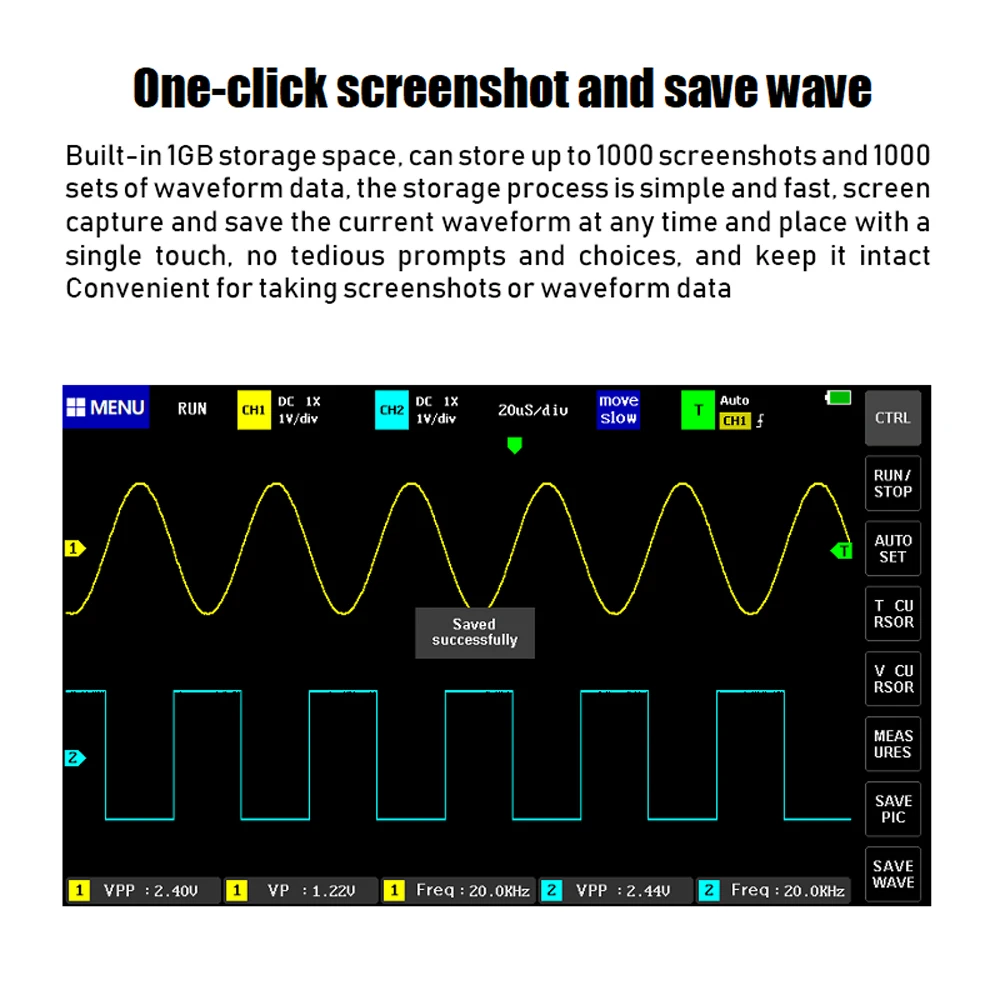

Одна кнопка хранения сигналов и скриншот.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.

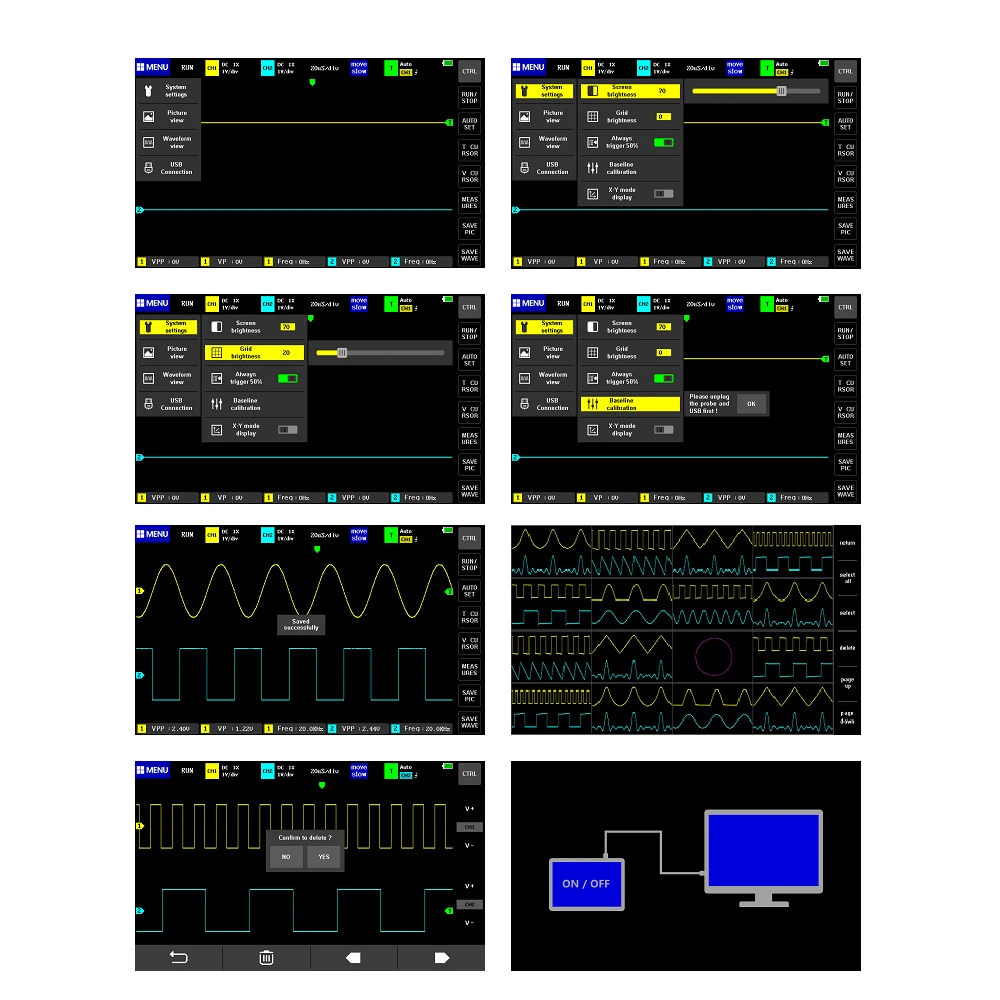

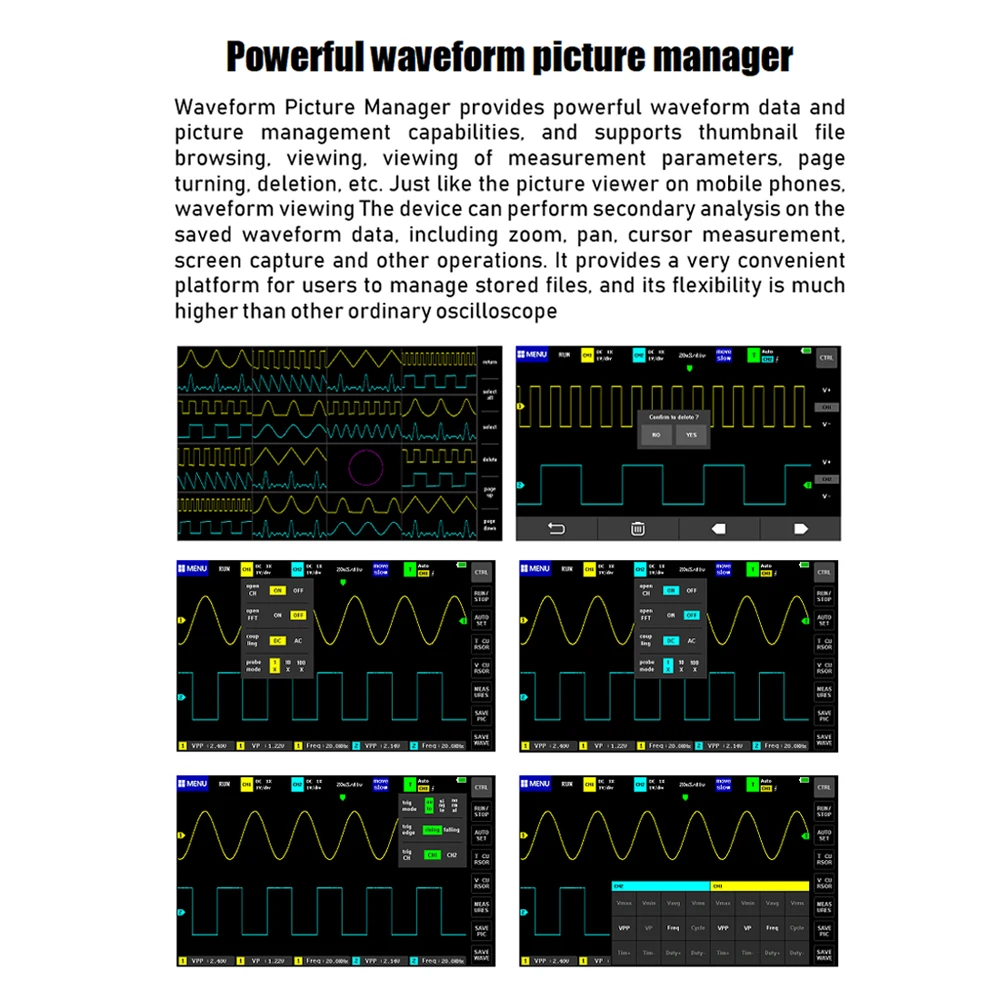

Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.

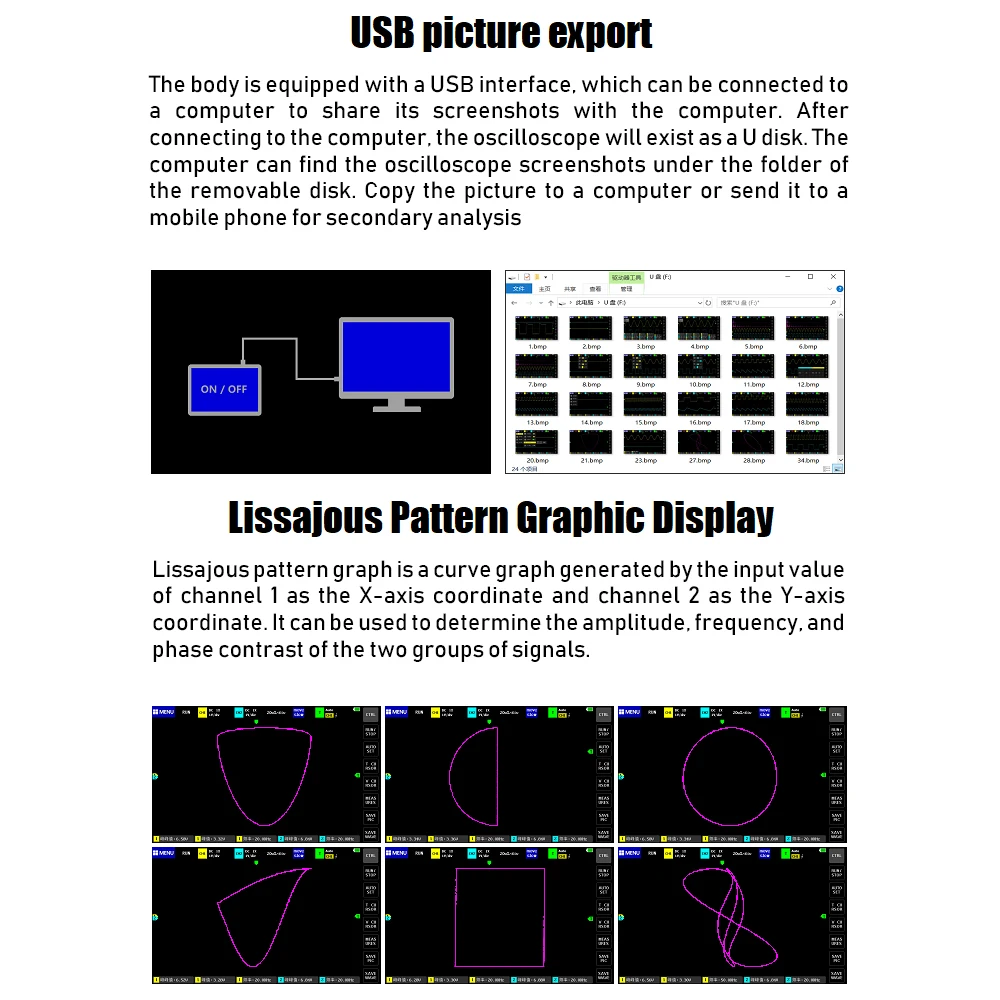

Оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа.
Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.
Функция отображения FFT, может анализировать Спектральные характеристики сигнала.
Встроенный перезаряжаемый литиевый аккумулятор емкостью 6000 мАч, полностью заряжен в течение 4 часов непрерывного использования при максимальной яркости экрана.
Технология сжатия памяти, экран обновления формы волны не мерцает.
Регулировка яркости экрана.
Регулировка яркости фоновой сетки.
Ультратонкий, легко носить с собой.

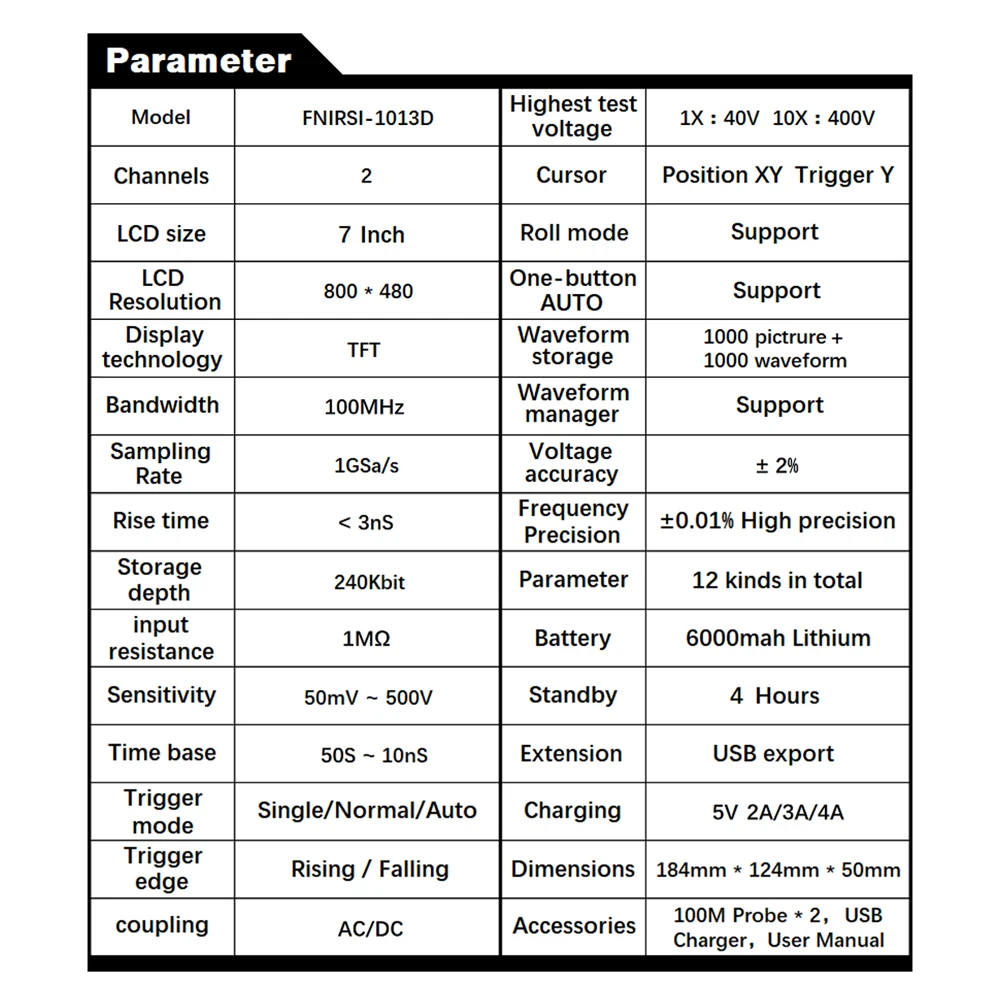

Характеристики:
Материал: АБС-пластик
Цвет: черный + белый
Ширина аналогового ремешка: 100 МГц * 2

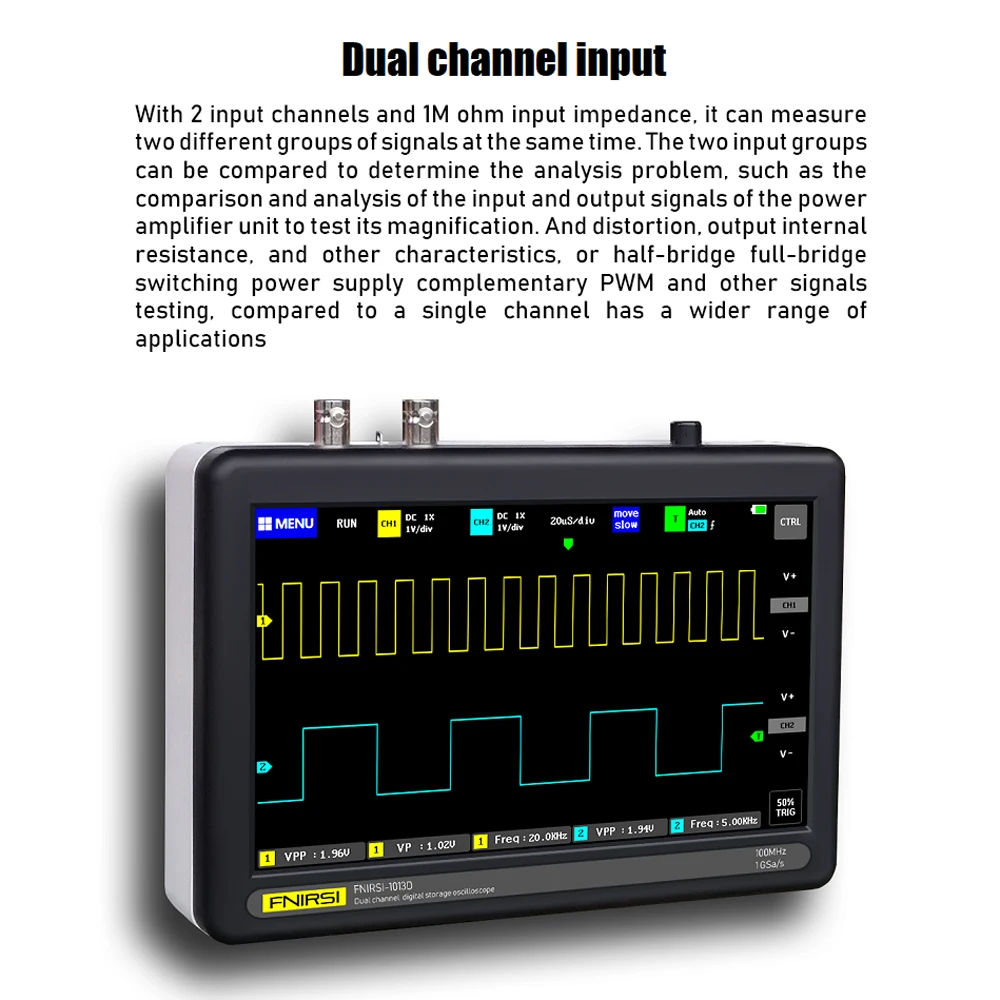

Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1 м
Точность ADC: 8 бит
Режим соединения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Напряжение внешнего триггера: 0 ~ 40 в
Дисплей: 7 дюймов-800*480
Работа: емкостный сенсорный экран + жесты
Удлинительные порты: экспорт изображений USB
Источник питания: 1 * литиевая батарея, 6000 мАч (в комплекте)
Размер изделия: 184*124*50 мм/7,2*4,9 * 2.0in
Размер посылка: 200*134*60 мм/7,9*5,3 * 2.4in
Посылка Вес: 700g / 1.5lb

Упаковочный лист:
1 * ADS1013D хост осциллографа
2 * соответствующий зонд 100 МГц (1X и 10X)
1 * USB кабель
1 * Руководство пользователя

Тип 2:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, широкий диапазон применения, имеет длительный срок службы.

Особенности:
Мультиметр осциллографа 2 в 1, повышает эффективность работы.
Однокнопочный осциллограф: не требуется Датчик осциллографа, измерительный сигнал непосредственно. Быстрое и точное измерение, четкий дисплей формы волны.
240*320 цветной экран высокой четкости: цветной дисплей четче, а дополнительный дисплей в нижней части обеспечивает больше функциональных меню.
Функции измерения мультиметра: напряжение переменного/постоянного тока, переменный/постоянный ток, сопротивление, емкость, частота, рабочий цикл, диодный тест, тест на непрерывность.
Хранение: массовое хранение, 100 данных/10 сигналов.
Тройная: двойной страхование трубки, 500mA/250V, 10A/250V. Входное напряжение больше 24 В, сигнал тревоги один раз. Входное напряжение в диапазоне, оповещение о звуке.
Тот же экран: на одном и том же экране отображаются записи истории и данные в реальном времени для удобного сравнения и анализа данных.
Кнопки и циферблат: Силиконовая кнопка, чувствительный циферблат, Точная передача.
Задний кронштейн: задний кронштейн наклонен на 60 ° для удобства просмотра.

Характеристики:
Материал: АБС-пластик
Цвет: черный
Дисплей: 320*240 LCM
Дисплей площадь: около 2,4 дюйм (ов)
Подсветка: белый
Входное сопротивление: 10 МОм
Аккумулятор: 3 * AA батареи (не входят в комплект)
Потребляемая мощность: около 80 мА
Время использования: низкий светильник около 5 часов
Хранение: 100 данных/10 сигналов
Использование окружающей среды: 0 ~ 40 ℃, <75% RH
Среда хранения: -10 ~ 60 ℃, <90% RH
Полоса пропускания: ACV/1 МГц ACA/5 кГц
Макс. Частота дискретизации в реальном времени: 2,5 Мбит/с
Измерение мультиметра: Автоматический диапазон + ручной диапазон
Вспомогательный дисплей функции осциллографа: VP-P, среднее значение, эффективное значение, частота, основание времени, амплитуда
Режим измерения: нормальный, автоматический
Размер изделия: 160*83*32 мм/6,3*3,3 * 1.3in
Вес изделия: 195 г/6,9 унция
Размер посылка: 190*140*45 мм/7,5*5,5*1,8 дюймов
Вес посылка: 370 г/13,1 унций

Характеристики мультиметра:
Напряжение постоянного тока:
Диапазон: 400 мВ/4 в/40 В/400 В/1000 в
Неопределенность: 0.75% rdg + 10dgt
Напряжение переменного тока:
Диапазон: 400 мВ/4 в/40 В/400 В/750 В
Неопределенность: 1.0% rdg + 10dgt
Постоянный ток:
Диапазон: 40mA/400mA/4A/10A
Неопределенность: 1.2% rdg + 10dgt
Ток переменного тока:
Диапазон: 40mA/400mA/4A/10A
Неопределенность: 1.5% rdg + 10dgt
Сопротивление:
Диапазон: 400.0Ω ~ 40.00MΩ
Неопределенность: 1.0% rdg + 5dgt
Емкость:
Диапазон: 0.1nF ~ 100, 10.00mF
Неопределенность: 2.0% rdg + 10dgt
Частота:
Диапазон: 5 Гц ~ 10 МГц
Неопределенность: 1.0% rdg + 5dgt
Рабочий цикл:
Диапазон: 0.1% ~ 99.9%
Неопределенность: 1.0% rdg + 5dgt
Диодный тест: напряжение около 5 В, тестовый ток около 1,5 мА
Тест на непрерывность: сопротивление суждения около:<50 Ω звуковой сигнал
Предохранитель Технические характеристики: 500mA/250V, 10A/250V

Упаковочный лист:
1 * Графический мультиметр
1 * пара тестовых ручек
1 * защитный чехол
1 * Руководство пользователя
