Модель изделия: UPS-1228-12

Описание товара

UPS-1228-12Это высокоэффективный модуль питания DCUPS, разработанный для приложений, требующих резервного питания постоянного тока. Диапазон входного напряжения модуля, поддержка свинцово-кислотного аккумулятора, литий-ионный, литий-полимерный, литий-железо-фосфатный аккумулятор в качестве резервного аккумулятора, он имеет идеальную функцию управления зарядкой, по В то же время бортовой автоматический регулятор напряжения, он может непосредственно обеспечить стабилизированный источник питания постоянного тока для оборудования. При переключении между входным источником питания и батареей, постоянное выходное напряжение, на работу нагрузки не влияет Все.

Входное электропитание, когда, модуль для зарядки аккумулятора, в то же время, выход стабилизированного источника питания к оборудованию. Входной источник питания выключен, модуль автоматически переключается на источник питания аккумулятора и обеспечивает стабилизированный источник питания для оборудования, время переключения равно нулю, не влияет на рабочую нагрузку. Когда Работает от аккумулятора, бортовой монитор напряжения батареи в режиме реального времени, когда аккумулятор разряжен до установленного порогового напряжения под напряжением, источник питания автоматически выключает выход, введите режим сна с низким энергопотреблением. Только когда вход перезаряжен или напряжение батареи возвращается к исходному пороговому напряжению, источник питания Старт.

Обратите внимание, что зарядная часть этого модуля-это пониженная зарядка, напряжение входного источника питания должно быть выше, чем напряжение отключения зарядки зарядного аккумулятора. 1 вин заказ Для зарядки. Например, батарея used12VThe свинцово-кислотный аккумулятор, его напряжение отключения зарядки is13.8V, затем выберите входной источник питания 14,8 V ~ 28V между источником питания постоянного тока, мы можем выбрать common ones19VOr24VPower Adapter в качестве входной мощности Поставка.

Модуль имеет собственную схему автоматического регулятора напряжения, независимо от того, сколько вольт Входное питание или напряжение батареи, выходное напряжение может be3V ~ 28V между произвольными регулировками.

Область применения

L Компьютер single12VThe с источником питания обеспечивает резервный источник питания

L Контроль доступа, резервный источник питания безопасности

L Промышленная система управления резервного питания

ПродуктыХарактеристики

L Широкий диапазон входного напряжения: 10 ~ 28 в

L Высокая мощность постоянного напряжения output100W(Output12V,8.3A)

L Выход бесшовной передачи, автоматически переключается на источник питания батареи при выключении входного питания, непрерывное выходное напряжение, нулевое время переключения.

L Выходное напряжение: May2 ~ 28 в между произвольными регулировками, фиксированный тип выходного напряжения также может быть выбран (2 ~ 28 в между произвольно выбранным), во время покупки, пожалуйста, укажите. Доставка по умолчанию регулируется

L Выходной ток: 8.3A,Peak10A

L Входной ток: Максимальная 15а

L Выходная защита от перегрузки по току, защита от короткого замыкания,Выходной терминал, даже если короткого замыкания не боится, автоматическая защита цепи

L Поддержка свинцово-кислотной батареи, литий-ионный, литий-полимерный, литий-железо фосфатный аккумулятор

L Напряжение зарядки может регулироваться (4-23 в)

L Регулируемый зарядный ток (0.5-5A)

L 3Сценическая эффективность, непрерывный ток, зарядка постоянного напряжения, полная автоматическая остановка, для предотвращения перезаряда

L 4Светодиодный индикатор состояния, входной источник питания, зарядка, индикация состояния разряда и низкого напряжения батареи

L Мониторинг напряжения батареи в режиме реального времени, автоматически отключает выход при перезарядке, для защиты аккумулятора

L Регулируемое предельное напряжение батареи под напряжением

L Регулируемое пороговое напряжение старта батареи

Технические характеристики

Если не указано иное, рабочее состояние: входное напряжение 16В, 12В свинцово-кислотная батарея, Output12V @ 8A, температура окружающей среды 25℃

Диапазон входного напряжения

10-28 в

Максимальный входной ток (лимиты входных предохранителей)

15а

Ток в режиме ожидания

<200uA

Рабочая температура

-45 ~ + 85 ℃

Температура хранения

-45 ~ + 125 ℃

MTBF

100000 часов @ 50C

Объем (LongXWidthXHigh)

110x50x23мм

Вес нетто

70 грамм

Разъем для аккумулятора

Швейная клемма(Опционально5557 2P)

Входной/Выходной разъем

Швейная клемма (опционально5557 4P)

Характеристики заряда

Напряжение зарядки

4-23 вПостоянно регулируется

Зарядный ток

0,5-5AПостоянно регулируется

Поток зарядки

Зарядный ток of1/10

Ток окончания зарядки

Когда ток зарядки падает на набор value1/10 когда, конец зарядки

Эффективность преобразования зарядки

> 95%

Характеристики регулирования выходного напряжения

Выходное напряжение

2-28 вПостоянно регулируется

Выходной ток

8.3A

Выходная мощность

100 Вт

Эффективность преобразования

> 95%

Выходная пульсация

<80 мВП-п

Точность напряжения

2%

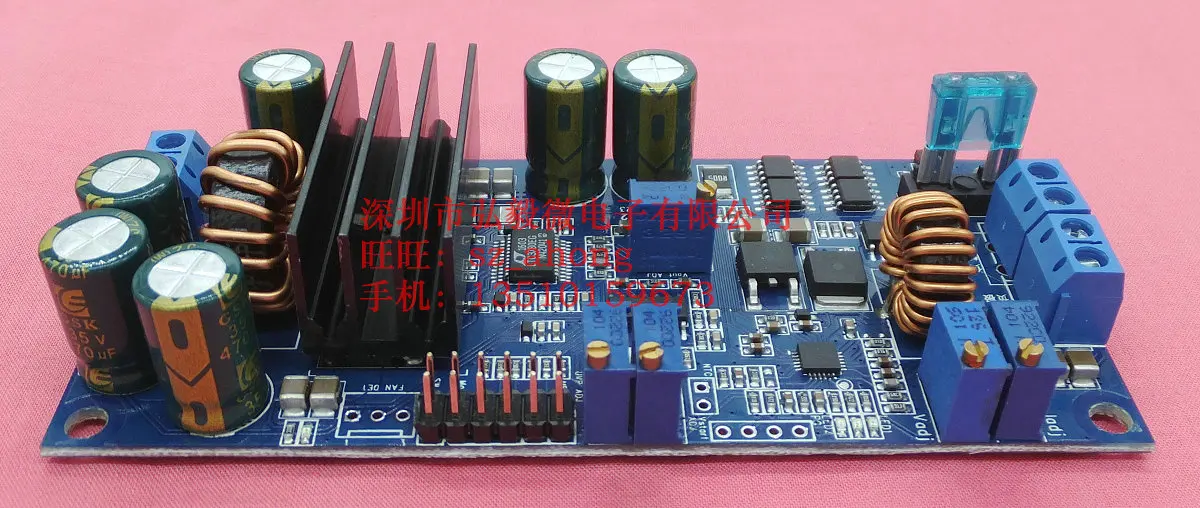

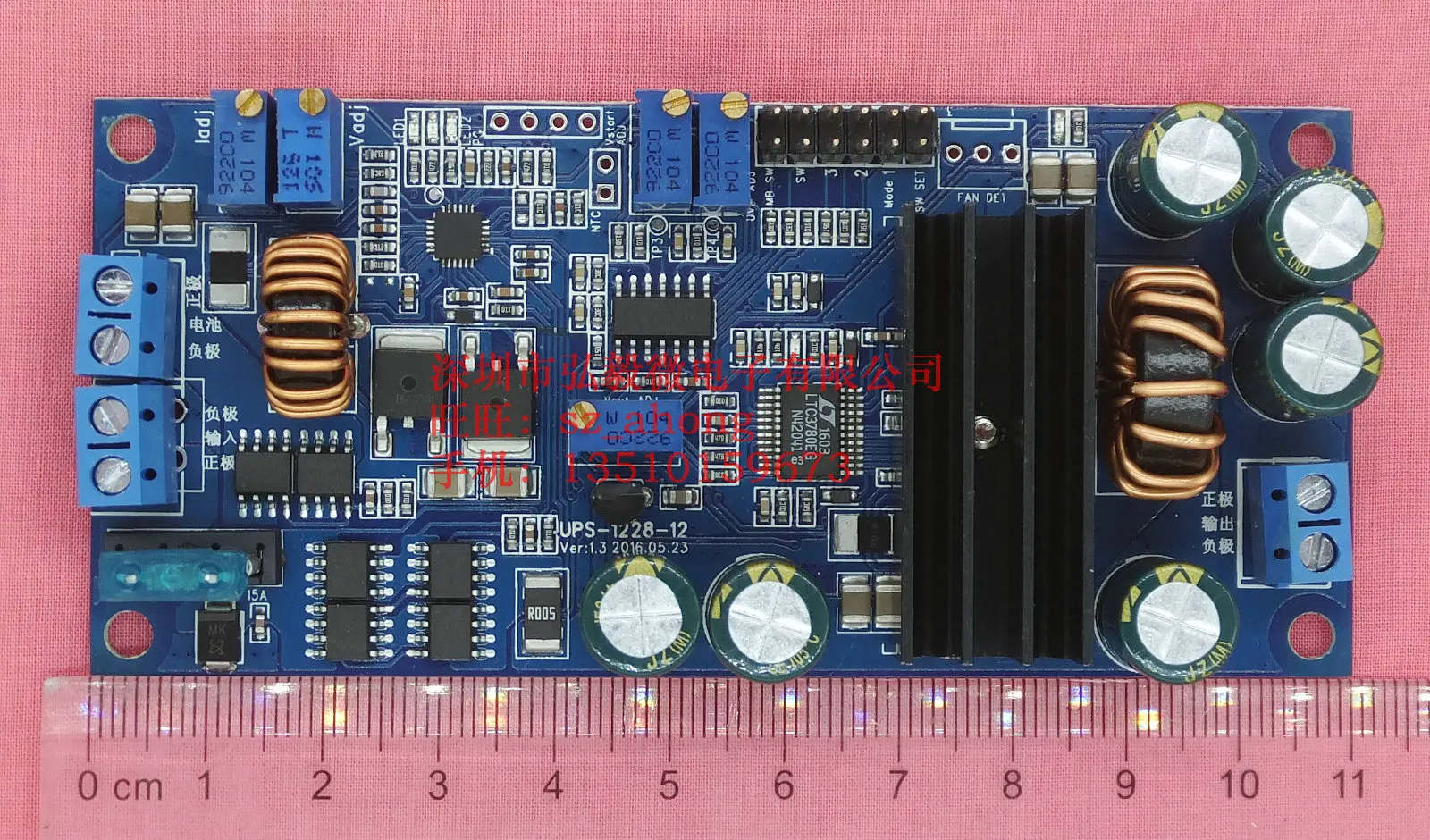

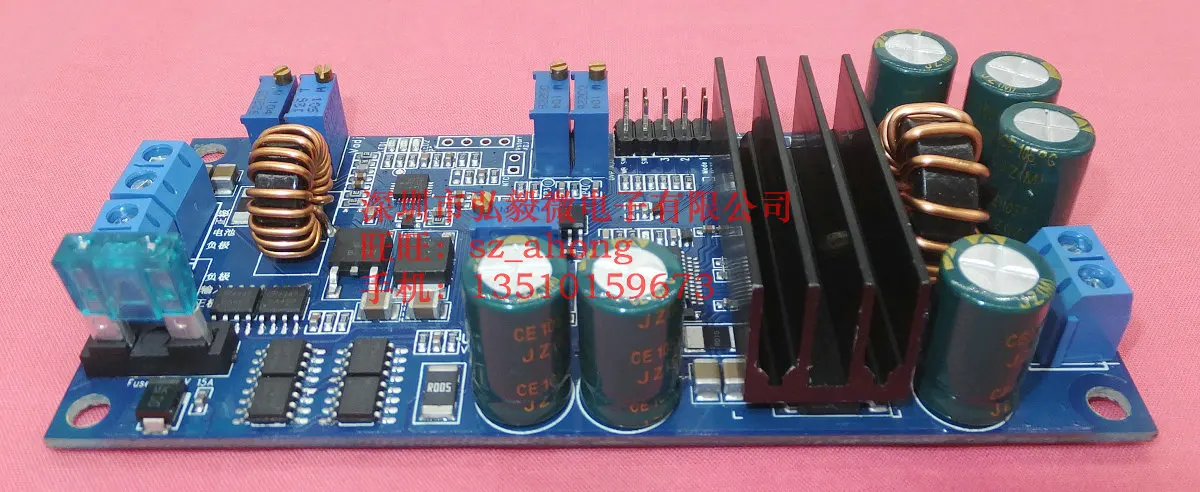

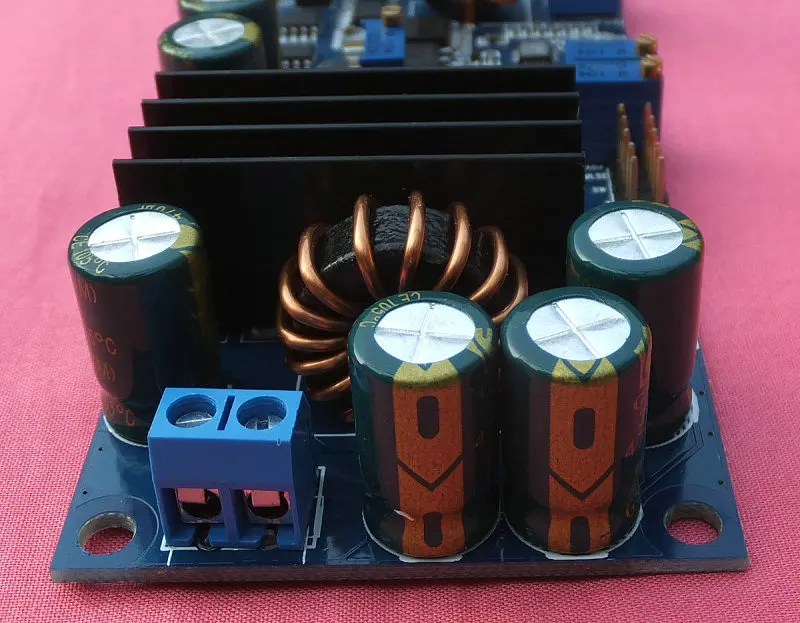

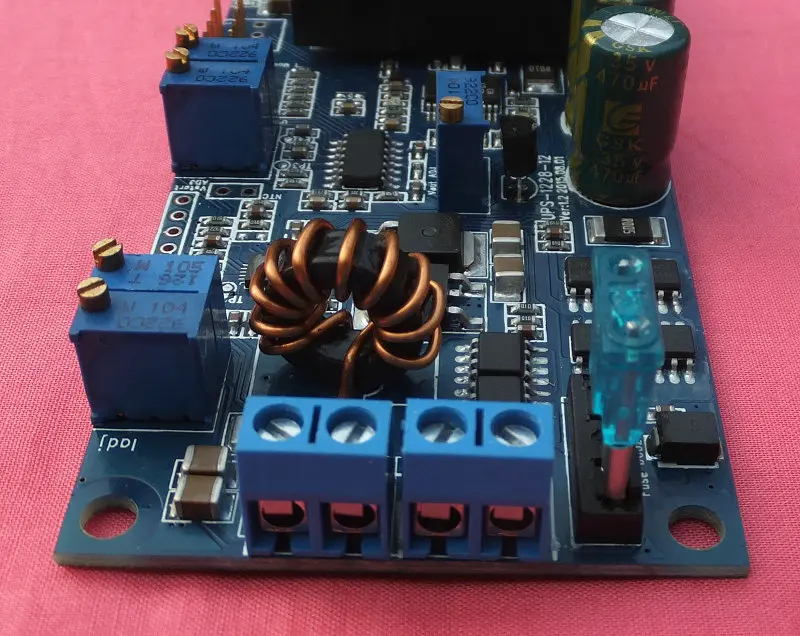

Изображение продукта

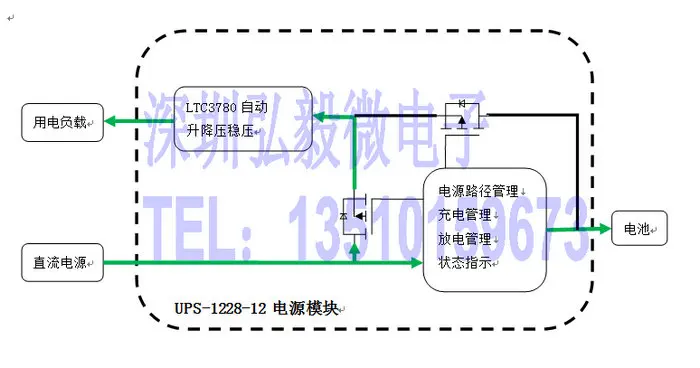

Блок-схема

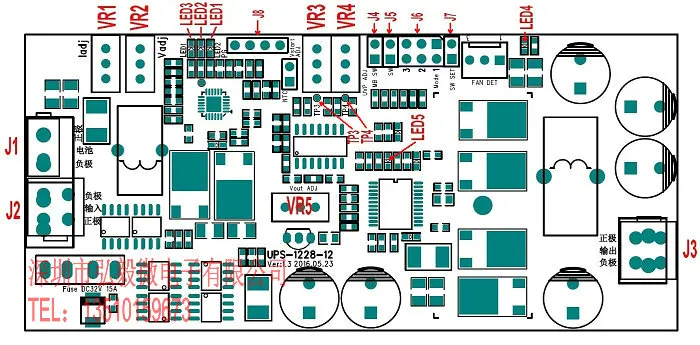

Схема проводки:

J1: Интерфейс аккумулятора (положительный и отрицательный аккумулятор) 5557-2P

J2: Входной разъем питания 5557-4P

J3: Выходной разъем питания 5557-4P

J4: Материнская плата/выход управления выключением питания. При использовании в качестве резервного питания компьютера, модуль может bej4. плата управления Вкл/Выкл., отправьте инструкции на материнскую плату, чтобы выключить, когда батарея находится под напряжением.

J5、 J7: J7Open circuit:J5Closed start-up power supply, отключите выключенный источник питания, каждый источник питания должен re-openJ5 источник питания может быть включен только после закрытия. J7Short-circuit:J5Closed start-up источник питания, отсоедините выключенный источник питания, при включении, так как longJ5Closed автоматически запускает источник питания. J7открытая схема по умолчанию

Пользователи могут выбрать соответствующий режим запуска в соответствии с практическими требованиями

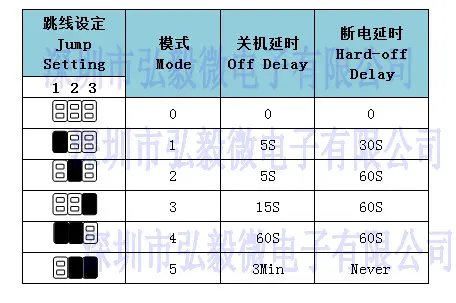

J6: перемычка для настройки времени задержки (этот джемпер применяется только тогда, когда нагрузка компьютерная материнская плата, в противном случае вы не будете настроить (mode0)

J8:LED1-LED3The внешний свинцовый терминал, вы должны добавить, когда розетка ведет.

VR1: Потенциометр регулирования тока зарядки

VR2: Потенциометр регулировки напряжения зарядки

VR3: Пороговый Потенциометр регулировки напряжения аккумулятора

VR4: Предохранительный потенциометр низкого напряжения батареи

VR5: Потенциометр регулировки выходного напряжения

LED1: Входной светильник, синий. Вход питания нормальный светильник будет активирован, когда

LED2: Этот светильник включен после зарядки, красный, зарядка выключена

LED3: Зарядка в этот светильник, зеленый, после завершения зарядки выключена. Когда аккумулятор разряжен, напряжение батареи падает, чтобы начать порог voltageVСтартНиже, этот светильник мигает. Когда напряжение батареи ниже, чем пороговое напряжение защиты под напряжениемUVPПри запуске источника питания источник питания не может быть запущен, этот светильник мигает 2 раза, подает батарею под напряжением.

LED4: Индикатор выходного напряжения, красный, с выходным напряжением будет активирован, выход выключен

Инструкции по использованию

Перед использованием этого модуля, пожалуйста, не внимательно прочитайте следующие инструкции, чтобы избежать ненужных потерь. Неправильное зарядное напряжение устанавливается, зарядный ток, выходное напряжение повредит модуль, аккумулятор, даже нагрузка. В проводке раньше, не подтвердите аккумулятор, источник питания положительного полюса и отрицательного полюса, неправильное соединение или обратное соединение вызовет повреждение модуля или аккумулятора

1. Подключите входной источник питания напряжение входного источника питания должно быть по крайней мере выше, чем напряжение отключения зарядки батареи. 1 в, в противном случае заряжается в электрическую. Для example12VThe напряжение отключения зарядки свинцово-кислотного аккумулятора is13.8V, когда входной источник питания должен быть установлен 14.8vвышеуказанный источник питания, 16V,19V,24VCan быть.

2. Чтобы регулировать напряжение зарядки, не подключенное к батарее, Отслеживайте напряжение аккумулятора в конце модуля с помощью мультиметра, регулируемая плата на потенциометре vr2, сделайте зарядное напряжение удовлетворяющим требованиям используемой батареи.По часовой стрелке вниз зарядное напряжение, против часовой стрелки повернуть вверх. Обратите внимание, чтобы регулировать напряжение зарядки, напряжение зарядки продолжает прыгать, это импульсное напряжение, выходное зарядное устройство, когда оно автоматически обнаруживает батарею.. Просто Отрегулируйте максимальное напряжение скачка до соответствующего значения.Не подключайте Аккумулятор для регулировки напряжения зарядки, в противном случае модуль или аккумулятор будут сгореть.Различные батареи имеют разное напряжение отключения зарядки, в соответствии с вашими спецификациями регулировки батареи.Напряжение отключения зарядки типичных батарей выглядит следующим образом:

Тип батареи

Номер серии батарей

Номинальное напряжение (В)

Напряжение отключения зарядки (В)

Рекомендуемый диапазон напряжения входного источника питания

Литий-ионный

Литий-полимерный

2

7.2Or7.4

8,4

9,4-28 в

3

10.8Or11.1

12,6

13,6-28 в

4

14.4Or14.8

16,8

18-28 в

5

18Or18.5

21

22-28 в

Свинцово-кислотная батарея

12

13,8

14,8-28 в

Тип батареи

Номер серии батарей

Номинальное напряжение (В)

VUVP(V)

VСтарт(V)

Литий-ионный

Литий-полимерный

2

7.2Or7.4

6

6,4V

3

10.8Or11.1

9

9,6V

4

14.4Or14.8

12

12,8V

5

18Or18.5
