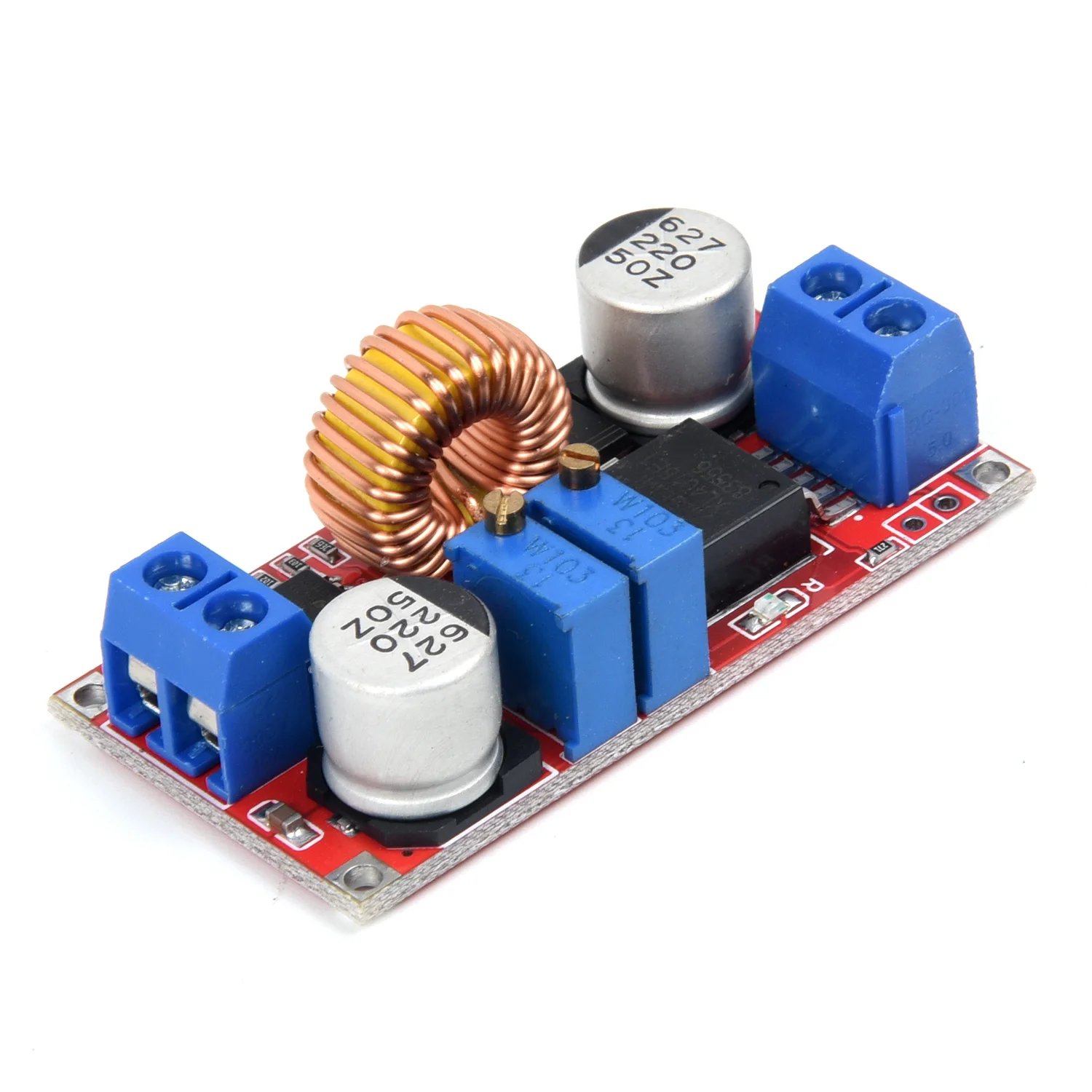

Модуль драйвера постоянного тока 4-38 в Input-1.25-36V выход 5A 75 Вт макс прочный |

Модуль драйвера постоянного тока 4-38 в Input-1.25-36V выход 5A 75 Вт макс прочный |

Особенности:

5А DC-DC постоянного тока для светодиодного драйвера литий-ионный аккумулятор источник питания ModuLe понижающий Тип

Используйте как обычный модуль с защитой от перегрузки по току

Используется в качествеЗарядное устройствоДляЛитиевая батарея, Никель-кадмиевый никель-металлический гидридный аккумулятор (аккумулятор)

Используется в качестве мощного светодиодного модуля постоянного тока

TРежимы wo: Постоянное напряжение и постоянный ток, ИндикаторДисплей

При использовании в качестве зарядного устройства для литиевой батареи вы можете установить поплавковое напряжение и зарядный ток.

Высокая мощность, высокая эффективность, низкая пульсация, CЗащита от кражи

Характеристики:

Входное напряжение: 4-38 в

Выходное напряжение: 1,25-36 в(Постоянно регулируется)

Выходной ток:Макс.5А (Регулируемый)

Выходная мощность:Макс.75 Вт

Рабочая температура: -40 градусов Цельсия ~ + 85 градусов Цельсия

Рабочая частота: 180 кГц

Эффективность преобразования: до 96%

Защита от короткого замыкания: Да (ограниченный ток 8А)

Защита от перегрева: Да (автоматическое выключениеЕслиПерегрев)

Защита обратного ввода: нет

Способ установки: 4*3 ммВинты

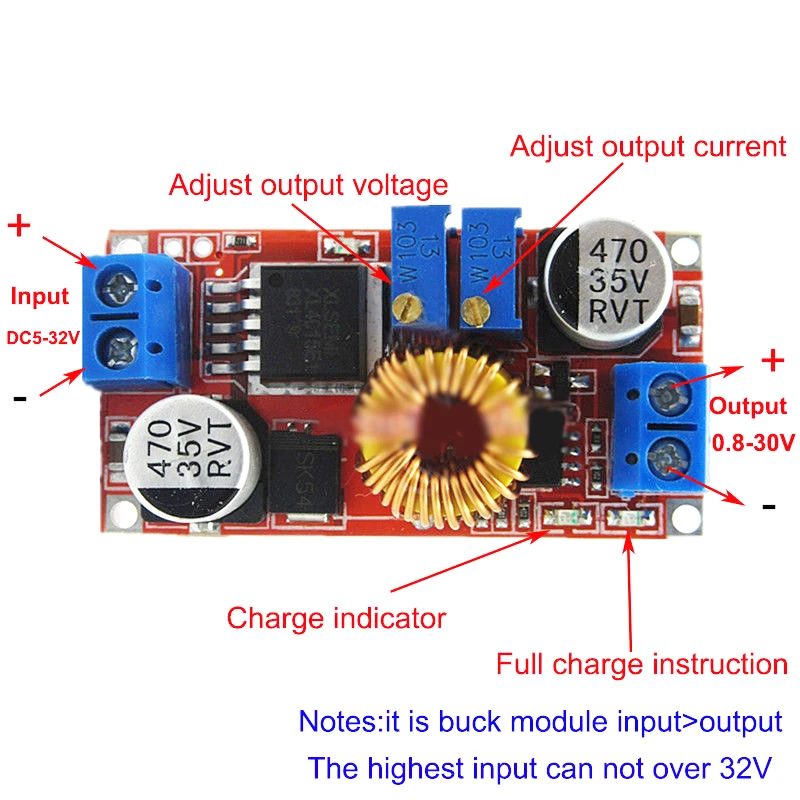

Проводка:TErminal или пайки Терминал, V-IN вход, V-OUT выход

МодульРазмеры: Прибл.51,2 мм*26,2 мм*15 мм

Инструкции:

1. Используйте как обычный модуль с более чем Защита от тока

(1) Отрегулируйте уровень постоянного напряжения так, чтобы выходное напряжение достигло желаемого уровня напряжения.

(2) Измерьте выходной ток короткого замыкания с помощью тока 10А мультиметра-Измеритель (непосредственно Подключите два тестовых провода к выходному терминалу) и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое мультиметром, составляет 4А, тогда при использовании модуля максимальный ток может достигать 4А. Когда ток достигает 4А, красный индикатор постоянного напряжения постоянного тока включен, в противном случае индикатор выключен).

Примечание: ЕслиИспользуется в этомСпособ доставки, После подключения нагрузки произойдет падение напряжения 0 ~ 0,3 ВПотому чтоВыход имеет 0.05Ω токовый Пробоотборный резистор.Это нормальное явление! ThEПадение напряжения не вытягивается из-за нагрузки, а падает на резистор выборки.

2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, очень велика, ток зарядки слишком велик, а аккумулятор поврежден. Поэтому аккумулятор должен использоваться в начале. Поток зарядки, автоматически переключается обратно на постоянное напряжение зарядки при зарядке до определенной степени.

Использование:

(1)Убедитесь, что вам нужно напряжение поплавкового заряда и ток заряда аккумуляторной батареи; (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, максимальный ток заряда-1С, ie 2200mA)

(2)В условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует уровень постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения; (если литиевая батарея 3,7 В заряжена, отрегулируйте выходное напряжение до 4,2 В)

(3)Измерьте выходной ток короткого замыкания с помощью мультиметра 10A Диапазон тока (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

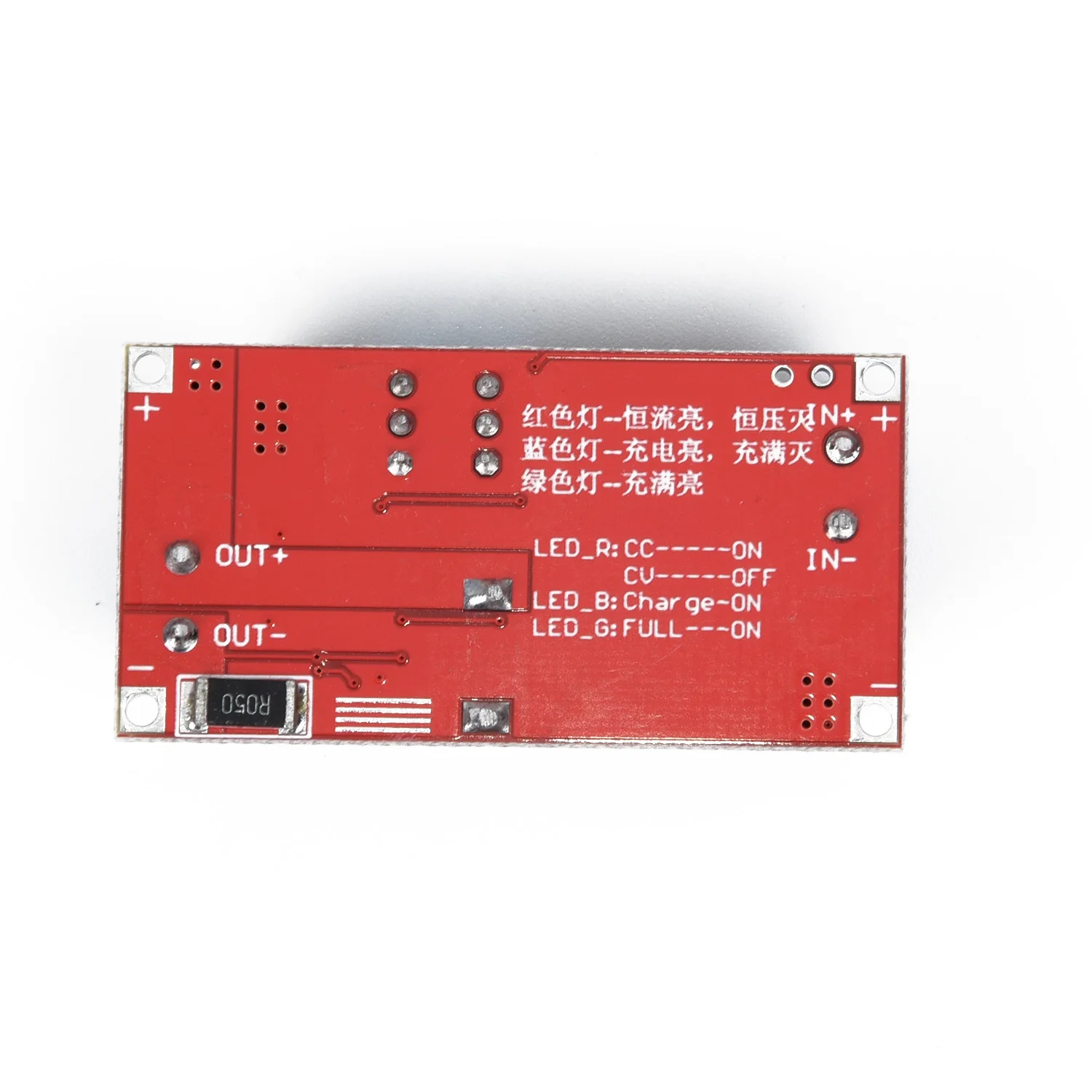

(4)Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея в процессе зарядки постепенно снижается, и постепенно от постоянной зарядки до постоянной зарядки напряжения, если ток зарядки установлен на 1А, то когда ток заряда меньше 0,1а, Синий свет выключен, зеленый свет включен. В данный момент аккумулятор полностью заряжен.)

(5)Подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3 и 4: вход подключен к источнику питания, выход не подключен к батарее)

3. Использование в качестве мощного светодиодного модуля постоянного тока

1)Убедитесь, что вам нужно управлять рабочим током светодиода и максимальным рабочим напряжением;

2)В условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует уровень постоянного напряжения так, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;

3)Измерьте выходной ток короткого замыкания с помощью измерителя тока 10 А мультиметра и Отрегулируйте потенциометр постоянного тока одновременно, чтобы выходной ток достиг предварительно установленного рабочего тока светодиода;

4)Подключите светодиод, испытательный аппарат.

(Шаги 1, 2 и 3: входной источник питания, светодиодный индикатор без нагрузки.)

Внимание: Когда этот модуль используется более 3 А и 35 Вт, пожалуйста, увеличьте тепловыделение!

Комплектация:

1 * Модуль
