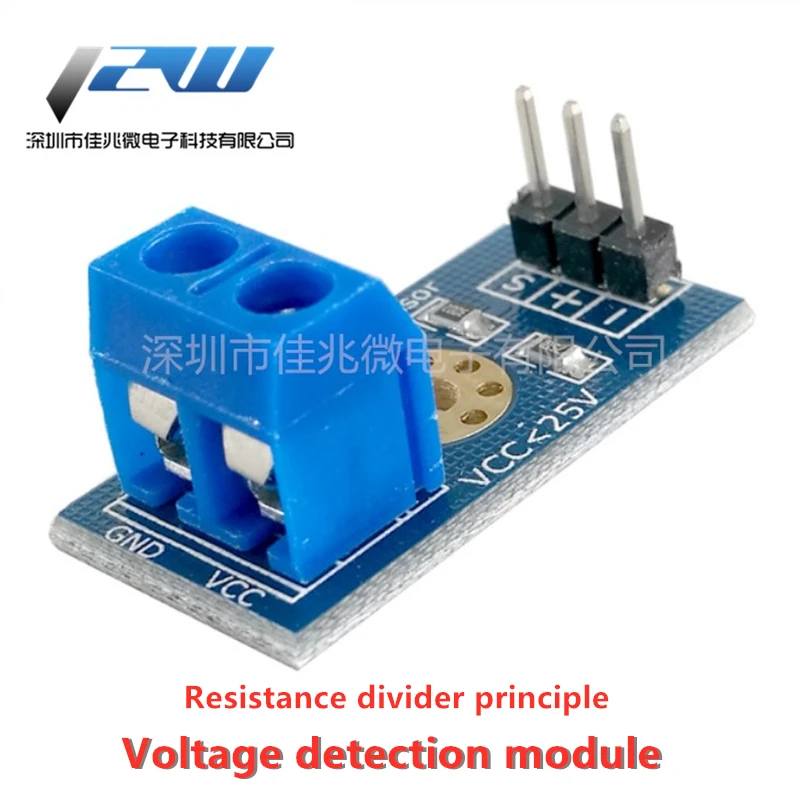

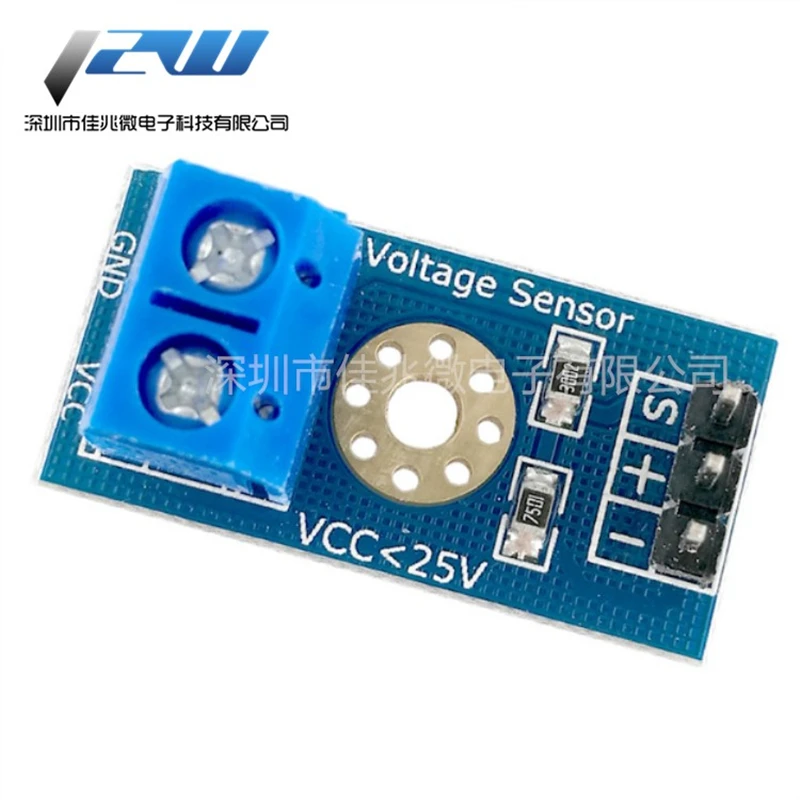

Введение модуля:

Этот модуль разработан на основе принципа разделения сопротивления напряжения, который может уменьшить входное напряжение интерфейса терминала в 5 раз. Максимальное входное напряжение аналога Arduino составляет 5 В, поэтому входное напряжение модуля обнаружения напряжения не может быть больше 5 В × 5 = 25 В (если используется 3,3 В) система, входное напряжение не может быть больше 3.3Vx5 = 16,5 V). Поскольку чип AVR, используемый Arduino, является 10-битным AD, аналоговое разрешение этого модуля составляет 0,00489 в (5 В/1023), таким образом, минимальное входное напряжение, обнаруженное модулем обнаружения напряжения, составляет 0,00489 в × 5 = 0,02445 в.

Параметр:

Диапазон входного напряжения: DC0-25V Диапазон обнаружения напряжения: DC0.02445V-25V Аналоговое напряжение Разрешение: 0,00489 в Входной интерфейс постоянного тока: положительный терминал подключен к VCC, отрицательный терминал подключен к GND Выходной интерфейс: "+" до 5/3,3 В, "-" до GND, и "s" до AD pin Arduino

Код для справки:

# Включая Int val11; Int val2; Настройка пустоты () { PinMode (LED1, выход); Серийный. Старт (9600); Серия. println("Emartee.Com"); Серия. println("напряжение:"); Серия. Печать ("V"); } Пустая петля () { Температура поплавка; Val11 = analogRead(1); Температура = val11/4,092; Val11 =(int) температура;/ Val2 = (val11 % 100)/10); Серийный. println(val2); Задержка (1000); }
