Двухканальный программируемый генератор произвольных волн JUNTEK PSG9080 источник

Двухканальный программируемый генератор произвольных волн JUNTEK PSG9080 источник

Официально уполномоченный JUNTEK, 100% оригинальные продукты!
Программируемая функция PSG9080/генератор сигналов произвольной волны может генерировать синусоидальные волны, квадратные волны, треугольные волны, импульсные волны, произвольные волны и многие другие формы волны. Частотный диапазон до 80 МГц, с модуляцией, частотной подметкой, измерением частоты сигнала и функциями программирования и т. д., а также выходной сигнал, амплитуда, фаза, рабочий цикл и частота могут отображаться одновременно. Эта серия имеет отличные амплитудно-частотные характеристики, Многофункциональность, высокую производительность, экономичность, портативность и другие характеристики, обеспечивая новый выбор для образования, исследований и разработок, производства, тестирования и других отраслей промышленности. Инструмент-это изысканный внешний вид, красивый и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей дисплей взять с собой новый визуальный опыт.

Особенности:

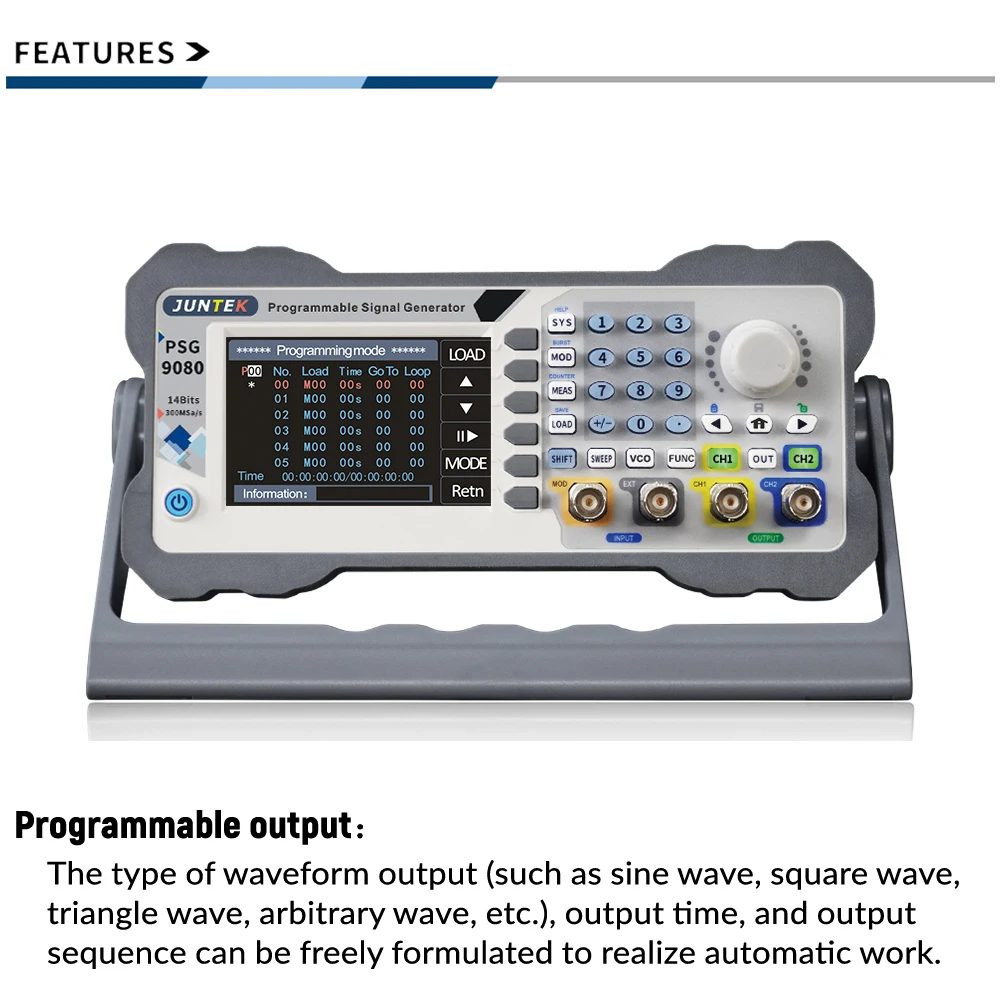

Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, квадратная волна, треугольная волна, произвольная волна и т. д.), время выхода, И выходные последовательности могут быть свободно разработаны для реализации автоматической работы.
Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.
Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.
Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.
Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

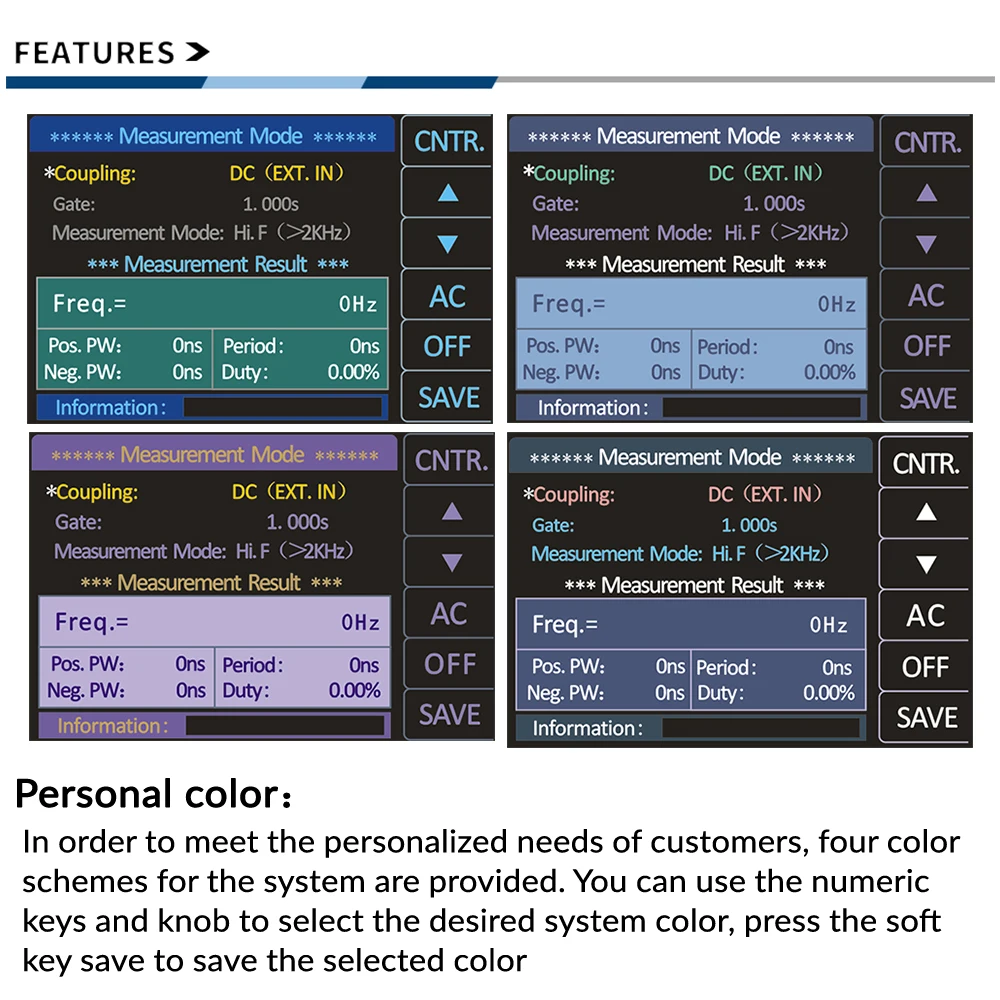

Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранить, чтобы сохранить выбранный цвет.
Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.
Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000.
Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифровой и точной регулировки, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

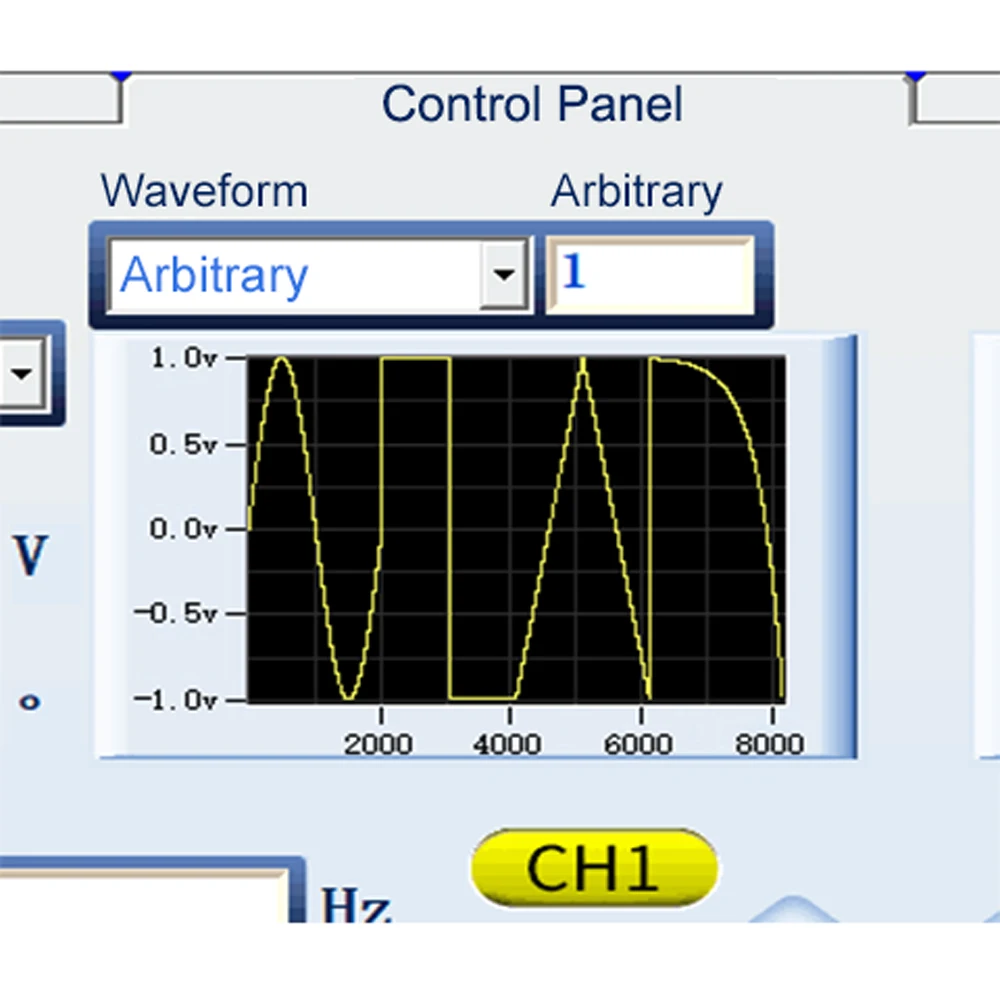

Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (Инструмент можно также завершить все операции без подключения к компьютеру.)

Технические характеристики:
Материал: АБС-пластик
Цвет: серый
Модель: PSG9080
Канал: 2
Максимальная частота синусоидальной волны: 80 МГц
Частота дискретизации: 300MSA/S

Сигналов характеристики:
Длина волны: 8192 точек/каналов
Разрешение волны: 14 бит
Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пила-зубная волна, падающая пила-зубная волна, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, геометрической подъем, Геометрической осенью, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частота модуляции волны и 99 групп пользовательских форм волны.

Частотные характеристики:
Диапазон частот синусоидальной волны: 1nHz-80MHz
Частотный диапазон квадратных волн: 1nHz-30MHz
Треугольная волна Частотный диапазон: 1nHz-50MHz
Диапазон частоты импульсной волны: 1nHz-30MHz
TTL диапазон частот цифровой волны: 1nHz-20MHz
Частотный диапазон произвольной волны: 1nHz-50MHz
Диапазон регулировки ширины импульса: 5nS ~ 4S
Диапазон регулировки импульсного периода: 10NS ~ 40S
Минимальное разрешение частоты: 1 Гц
Точность частоты: ± 5ppm от 0 до 50 ℃
Стабильность частоты: ± 3ppm в 1 год

Синусоидальная волна спектральная чистота:
Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp)

Сигнал Характеристики:
Квадратной формы волны:
Время подъема/падения: ≤ 10 нс
Перегрузка ≤ 10%
Асимметрия: ≤ 0.1%
Пандус и треугольная волна:
Линейность: ≤ 1% (менее 1 МГц)
Асимметрия: ≤ 1% (менее 1 МГц)
Пульсовой волны:
Ширина импульса: 5nS ~ 4S
Период импульса: 10 нс ~ 40 с
Рабочий цикл: 0.01%-99.99%
Подъем/падение края: ≤ 10 нс
Перегрузка ≤ 10%
Произвольной волны:
Длина волны: 8192 точек (8K точек)
Вертикальное разрешение: 14 бит
Минимальное время подъема/падения: ≤ 10 нс
Перегрузка ≤ 10%
Произвольный волновой Нелетучий номер хранения: 99

Выход характеристики:
Амплитуда:
Амплитудный диапазон: частота ≤ 1MHz-2mVpp ~ 25Vpp
1 МГц ≤частота <11MHz-2mVpp ~ 10Vpp
11 МГц ≤частота <60MHz-2mVpp ~ 5Vpp
60 МГц ≤частота <80MHz-2mVpp ~ 3.6Vpp
Амплитудное Разрешение: 1mVpp
Амплитудная стабильность: ± 1% ± 1 mVpp (@ 1 кГц, >10 mVpp)
Амплитудная Плоскостность: ± 1% (0.1дб)<10 МГц
± 2% (0.2дб)<10 МГц ~ 50 МГц
± 10% (0,9дб)<50 МГц ~ 70 МГц
± 20% (1,9 дБ)<70 МГц ~ 80 МГц
Смещение постоянного тока:
Офсетная печать диапазон регулировки:-9,99 V-15,00 V
Офсетная печать Разрешение: 0,01 V
Фазы характеристики:
Диапазон регулировки фазы: 0 °-359,9 °
Фазы Разрешение: 0,1 °
Выходного сигнала:
Выходное сопротивление: 50 Ом (номинальное)
Защита: Защита от короткого замыкания

Модуляция характеристики:
Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM
AM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Глубина модуляции: от 0% до 200%
Частота модуляции: от 1 МГц до 1 МГц
FM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Частота модуляции: от 1 МГц до 1 МГц
Отклонение частоты: 0,1 Гц до 10 кГц
PM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Отклонение фазы: от 0 до 360 °
Частота модуляции: от 1 МГц до 1 МГц
Интересоваться следующими вопросами:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Задать амплитуду: 0% до 200%
FSK:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: 50% рабочий цикл импульсная волна
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Псевдослучайного изменения рабочей частоты: 0,1 Гц до 80 МГц
PSK:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Фаза PSK: от 0 до 360 °
PWM:
Несущая волна: Импульсная волна
Волна инверсия: Обычный и обратный
Период импульса: от 0,01 до 40 с
Ширина импульса: от 0001 до 4S
Пакета:
Холостой режим: нулевое положение, положительный максимум, отрицательный максимум
Режим: одиночный, автоматический
Источник запуска: ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)
Количество импульсов: 1-1000000000

Функция измерения и подсчета:
Режим измерения:
Функция измерения: частота, положительная и отрицательная ширина импульса, период, рабочий цикл
Метод соединения: DC, AC
Время ворот: 0,001 S-10,000 S
Режим измерения: низкая частота, высокая частота
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Диапазон амплитуды входного сигнала: 2Vpp ~ 20Vpp
Измерение периода: 10 нс ~ 4S
Длительность импульса: 4S
Диапазон измерения рабочего цикла: 0.01% ~ 99.99%
Счетчик режим:
Диапазон прилавка: 0-4294967295
Метод соединения: соединение постоянного и переменного тока
Подсчет метод:
Входные Характеристики внешней модуляции:
Диапазон амплитуды входного сигнала: 0 ~ 3Vpp
Диапазон частот входного сигнала: DC ~ 200 кГц
Сканирование характеристики:
Канал развертки: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция развертки: Частота развертки, амплитуда развертки, обязанность развертки
Режим развертки: линейный, логарифмический
Направление развертки: приращение, уменьшение, круговое перемещение
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Время развертки: 0,01 S-640S
Управление напряжением характеристики:
Канал управления напряжением: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция управления напряжением: контроль частоты, контроль амплитуды и контроль рабочего цикла
Режим развертки: линейный, логарифмический
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Диапазон напряжения: 0-5 В, начальная точка и конечная точка могут быть установлены произвольно
Программирование характеристики:
Режим работы: отладка, нормальный
Хранение: P00-P19
Номер программирования: 00-99
Время программирования: один серийный номер время программирования 0-99S

Общие характеристики:
Дисплей:
Экран: 3,5 дюймов TFT цветной ЖК-дисплей
Разрешение: 320*480
Цвет: 64K истинный цвет
Магазин и с панорамной головкой нагрузка:
Кол-во: 100 групп
Местоположение: от 00 до 99 (по умолчанию загружается информация о месте хранения 00)

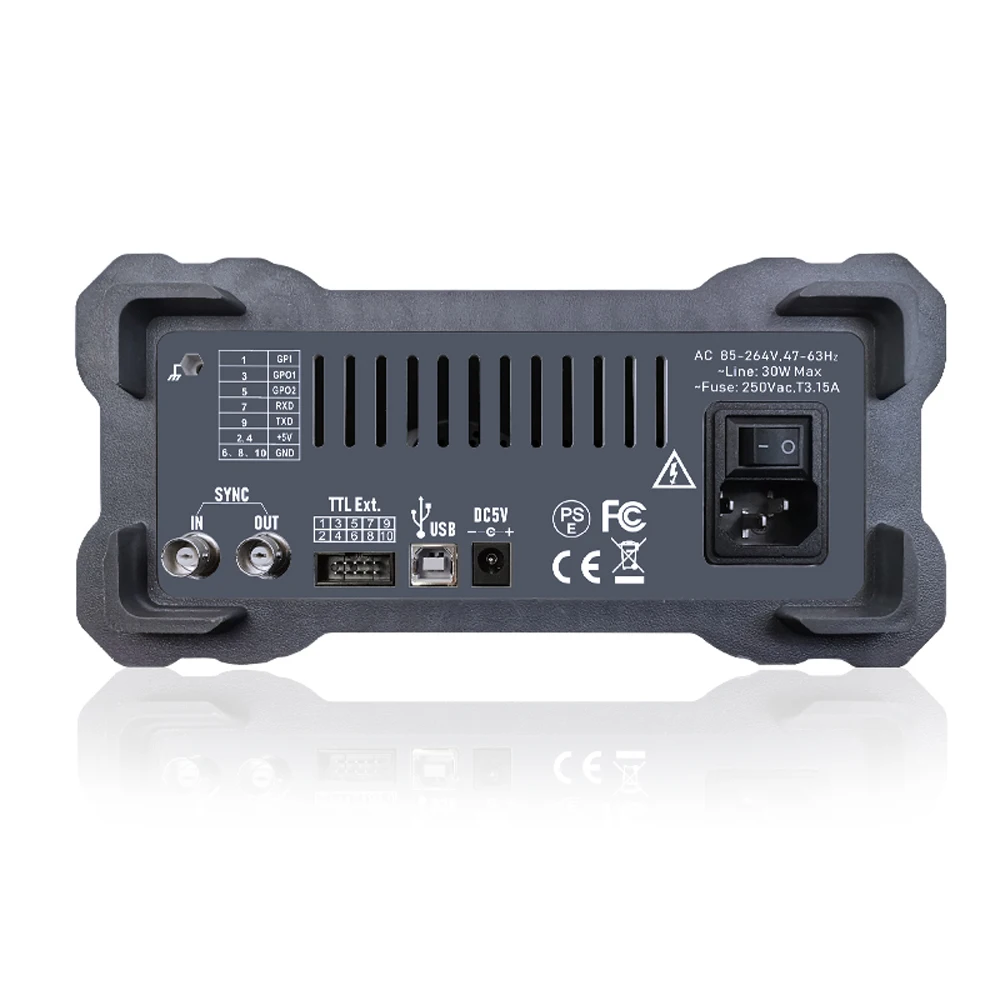

Интерфейс:
Метод интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: последовательный порт с режимом уровня TTL, удобный для вторичного развития
Скорость связи: Стандартный 115200BPS
Протокол: с помощью командной строки, протокол открыт
Мощность:
Мощность переменного тока: Напряжение питания: 85-264 в, 47-63 Гц
Потребляемая мощность: менее 30 Вт
Предохранитель: 250 В переменного тока, T3.15A
Разъем питания постоянного тока: питающее напряжение/ток: DC5V ± 0,5 V 3A
Окружающая среда:
Температура: 0 ~ 40 ℃
Влажность: Влажность <80%

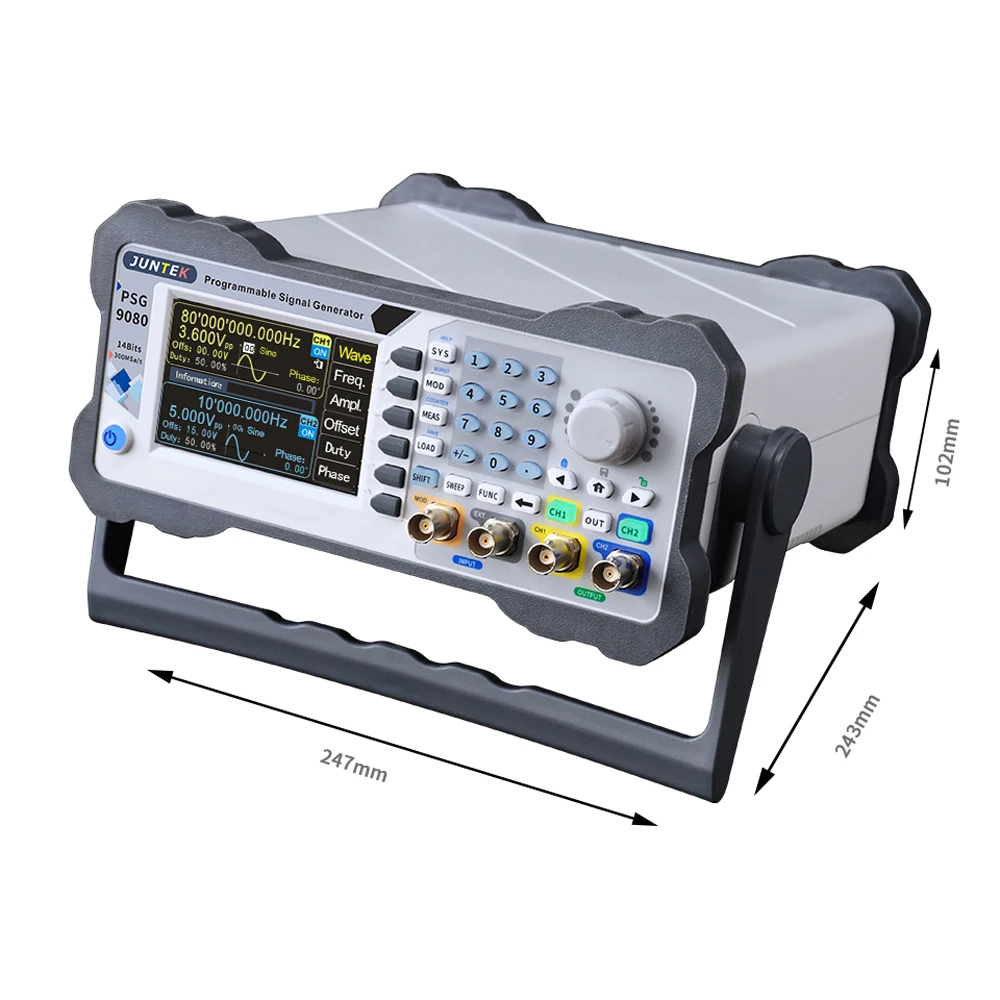

Размер товара: 247*243*102 мм/9,7*9,6 * 4.0in
Вес изделия: 1030 г/2,3 фунта
Размер упаковки: 425*275*215 мм/16,7*10,8 * 8.5in
Вес упаковки: 1985 г/4,4 фунта

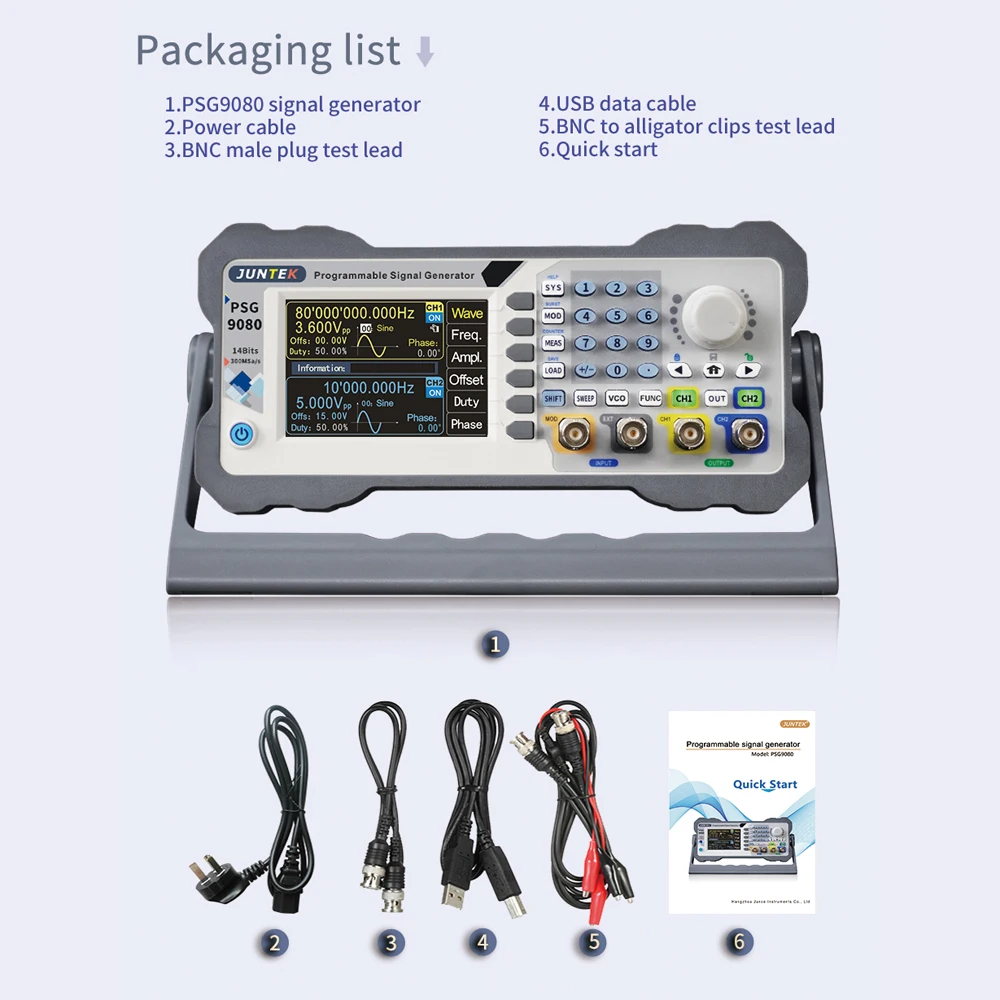

Упаковочный лист:
1 * генератор сигналов
1 * кабель питания
1 * Адаптер питания
1 * BNC штекер тестового свинца
1 * USB кабель для передачи данных
1 * BNC для аллигатора зажимы тестового свинца
1 * Руководство пользователя
