ЧПУ роутер 3 оси/4 оси комплект 3N.m 100 кГц USB Mach3 с шаговым двигателем драйвером

ЧПУ роутер 3 оси/4 оси комплект 3N.m 100 кГц USB Mach3 с шаговым двигателем драйвером

Посылка включает в себя:

3 оси комплект

1x4 Axis Mach3 USB Breakout Board с usb-кабелем

1 х контроллер Jog Handle с кабелем

3 шагового драйвера с замкнутым циклом

3x 3N.m шаговый двигатель с замкнутым циклом с кабелем 3 метра

1x3 м кодировочная линия

1x360W 36V источник питания

1 х 75W 24V Питание

1 x зонд

3 х Бесконтактный переключатель

1 x Кнопка E-stop

1 х 2-канальный 24V реле

4 оси комплект

1x4 Axis Mach3 USB Breakout Board с пультом дистанционного управления и usb-кабелем

1 х контроллер Jog Handle с кабелем

4 шагового драйвера с замкнутым циклом

4 x 3N.m шаговый двигатель с замкнутым циклом с кабелем 3 метра

1x3 м кодировочная линия

1x360W 36V источник питания

1 х 75W 24V Питание

1 x зонд

4 x датчик приближения

1 x Кнопка E-stop

1 х 2-канальный 24V реле

Описание:

Это набор шагового двигателя с ЧПУ, который может работать с программным обеспечением Mach3. Вы можете использовать этот набор CNC для создания маршрутизатора с ЧПУ, лазерного маршрутизатора и так далее. Если вы хотите, чтобы построить 3 оси CNC router машина, вы можете выбрать 3 оси ЧПУ комплект; В том случае, если вы хотите, чтобы построить 4 оси CNC router машина, вы можете выбрать 4 оси ЧПУ комплект.

Применение областях:

Подходит для всех видов оборудования и оборудования для автоматизации малого и среднего размера, таких как: гравировальный станок, машина для зачистки, маркировочный станок, станок для резки, лазерный станок, медицинское оборудование, станки с ЧПУ, автоматическое сборочное оборудование, электронное оборудование для обработки оборудования. В ожиданиях пользователя от низкого уровня шума, высокоскоростного оборудования в применении специальных результатов

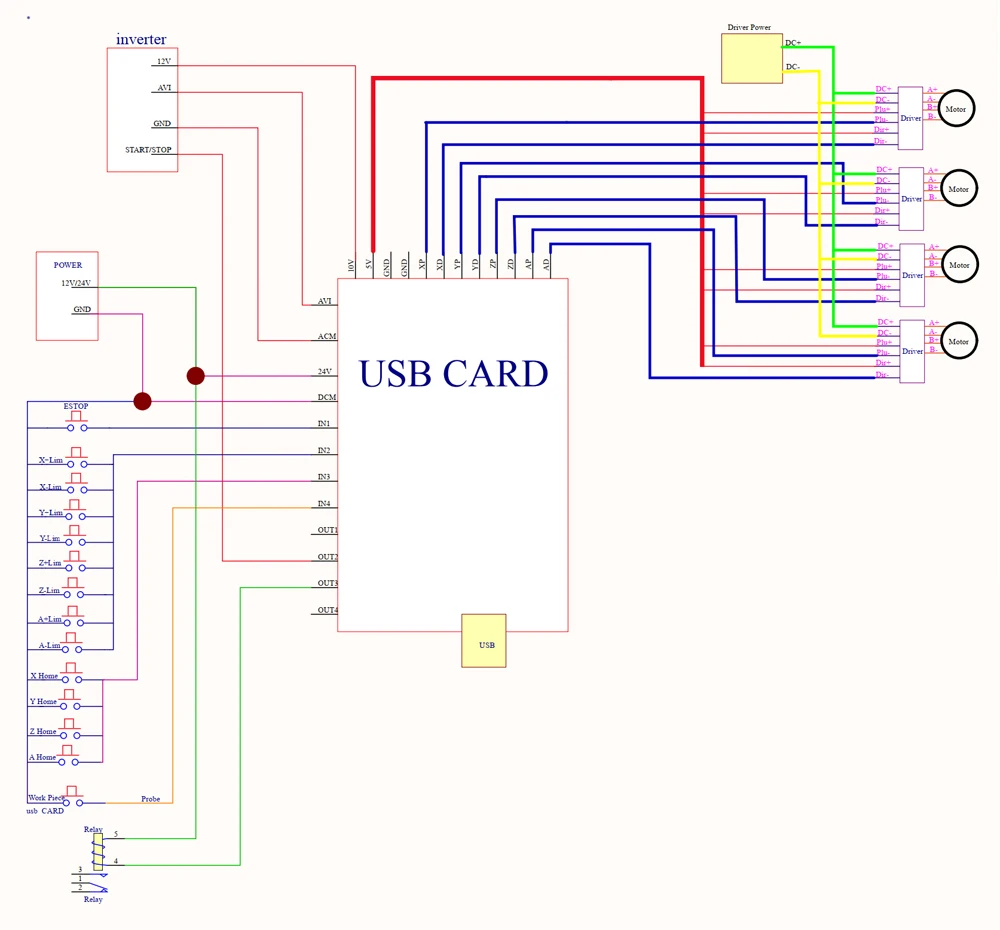

Часть 1: 4 оси Mach3 USB Breakout Board с пультом дистанционного управления

Описание:

1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы

2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического зонда

4. Поддержка аварийного ввода

5. Поддержка для концевой выключатель (или 3-Провода PNP датчик приближения)

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной.

8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 входы общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству

10. 4 изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами;

11. 1 светодиодный статус, укажите Статус подключения на плате.

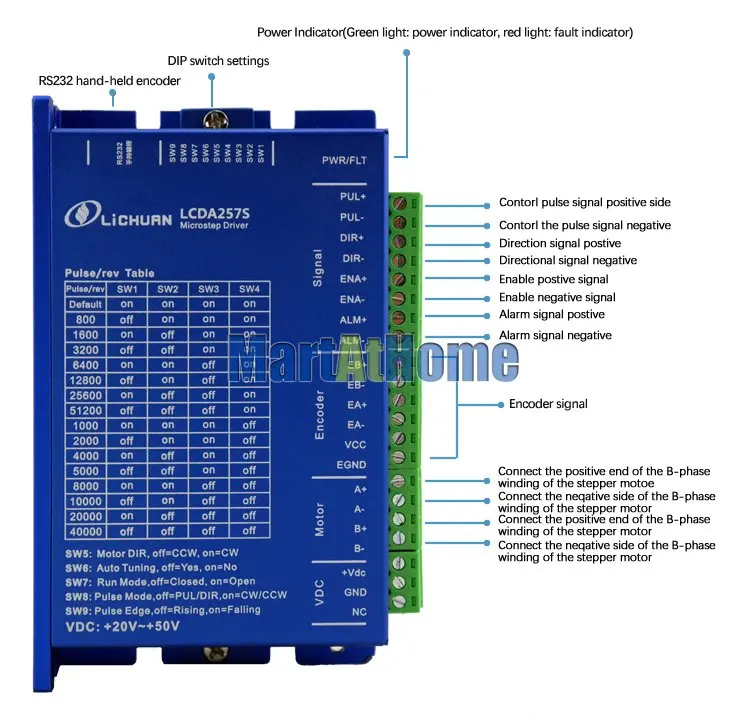

Часть 2: шаговый драйвер с замкнутым циклом LCDA257E

Особенности:

1. Диапазон входного напряжения: DC: 20V ~ 50V (рекомендуется 36V или более)

2. Максимальный пиковый ток: 6A

3. Диапазон разделения: 400 ~ 51200ppr

4. Форма импульса: пульс + направление, CW / CCW

5. Частота импульсного отклика: 0 ~ 200 кГц

6. Логический входной ток: 10 ~ 20 мА

7. Функция автоматического настройки параметров включения

8. Векторное управление замкнутым контуром для обеспечения высокоскоростного выхода двигателя с высоким крутящим моментом, гарантируя при этом, что двигатель не потеряет шаг

9. С перенапряжением, перегрузки по току, допуск ошибки отслеживания и другие функции защиты

Основные параметры:

Параметр

LCDA257E

Минимальная величина

Типичные соотношение цена/качество

Максимальное значение

Блок

Макс пиковое значение тока

-

-

6

А

Вход Напряжение питания:

20

36

50

Постоянный ток

Логический входной ток

7

10

20

MA

Частота импульсов

-

-

200

КГц

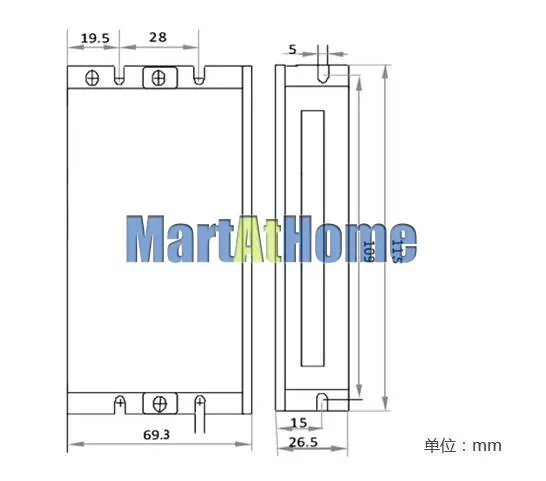

Размеры:

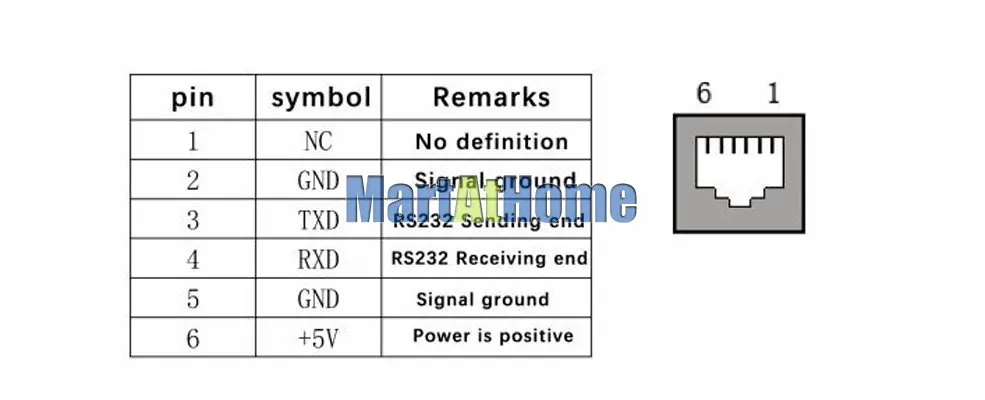

Способ подключения:

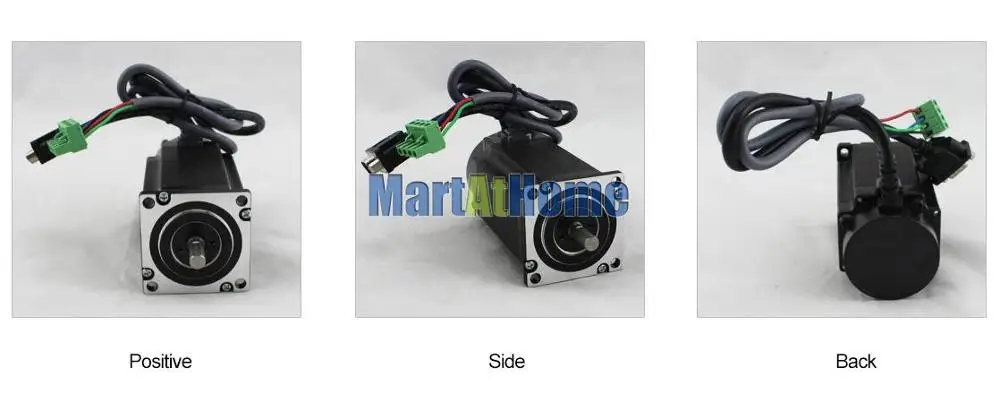

Часть 3: шаговый двигатель LC57H2100

Техническая информация:

Модель двигателя

Шаг/угол

Длина

Держательный крутящий момент

В настоящее время

Инерция ротора

Кодер линия

Подводящий провод

Вес

°

Мм

N.m

А

G. cm2

PPR

Нет.

Кг

LC57H276

1,8

76 + 22

2

3,0

480

1000

4

1,2

LC57H2100

1,8

100 + 22

3

4,0

720

1000

4

1,7

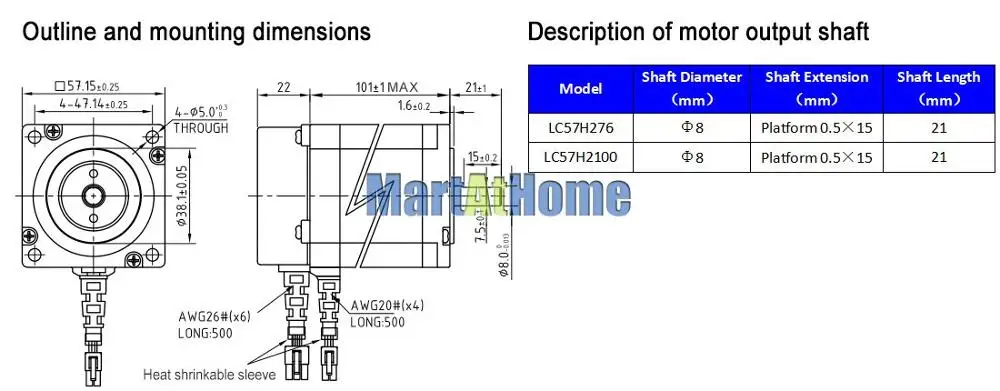

Размеры:

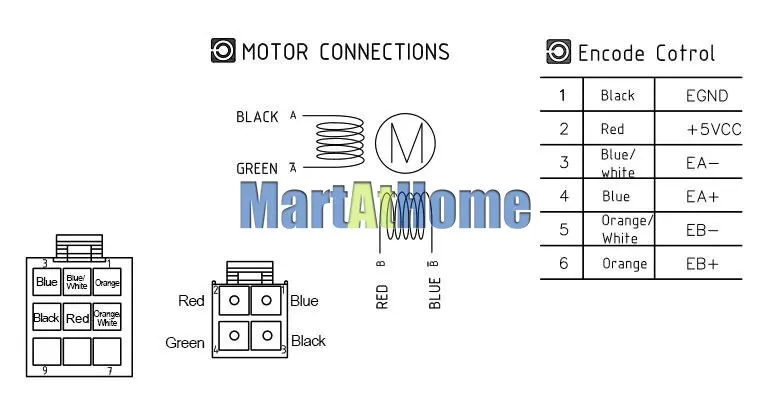

Способ подключения:

Часть 4: 360 Вт 36В тормозной Питание для водителя и двигатель

Размеры:

Часть 5: 75 Вт 24 в источник питания для секционной платы

Выходное напряжение постоянного тока: 24 В постоянного тока

Диапазон входного напряжения переменного тока: 100 ~ 240 В переменного тока 47 ~ 63 Гц

Входной ток: 1.6A/115VAC, 0.8A/230VAC

Защита от перегрузки: 105% ~ 150% отключение тока, может автоматически восстановить

Вес: 0,3 кг

Часть 6: Датчик сенсорной пластины авто Z

Размеры: 1,38» x0.79 ”/3,5 см x 2 см (диаметр x высота)

0,98 ” / 25 мм диаметр верхней поверхности

Длина кабеля 49,21 ” / 125 см прибл. (включая зажимы типа «крокодил»)

Цвет: черный

Часть 7: пройденное расстояние в 2-х канальный 24V реле

Часть 8: 3-Провода PNP датчик приближения
