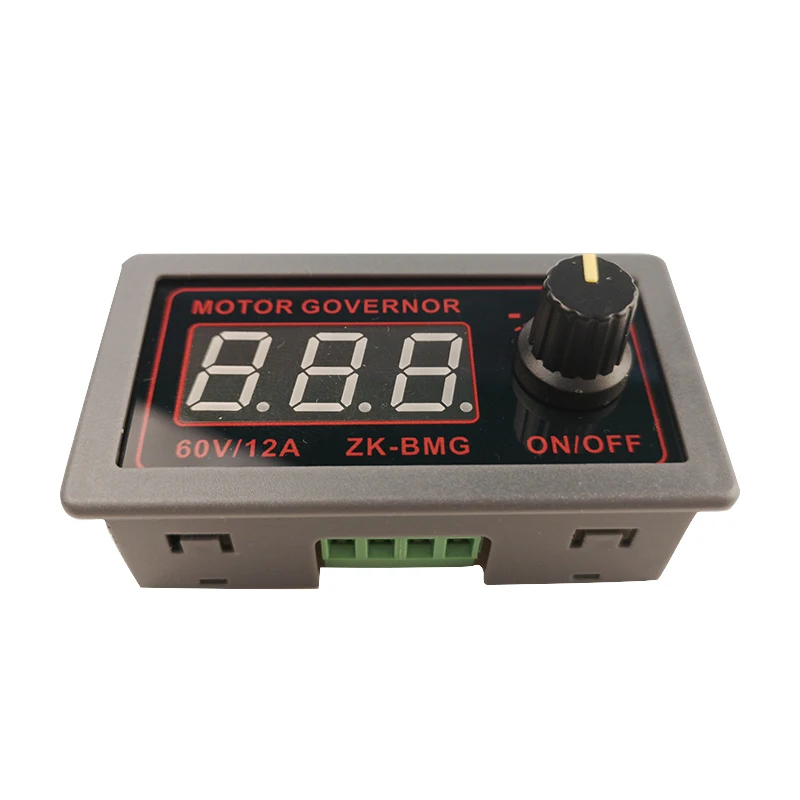

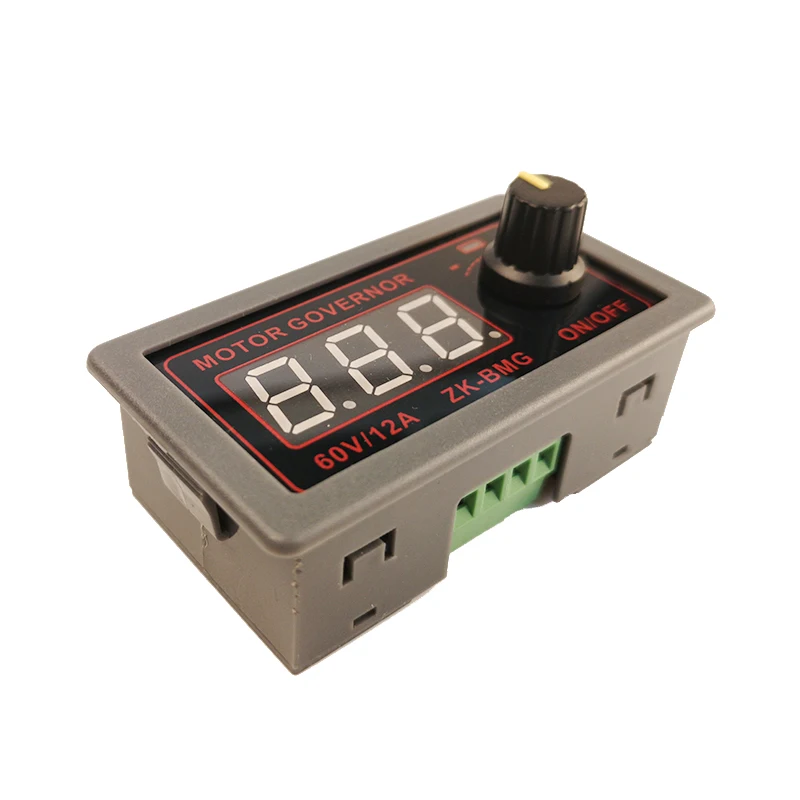

ШИМ DC контроллер двигателя 9-60V /12A/500W контроллер вентилятора двигателя

С корпусом, с переключателем, регулируемой частотой, регулируемым верхним и нижним пределом рабочего цикла

Почему мотор регулятор нужно выставить частоту?

Частота двигателя слишком низкая, Пульсация мощности, вибрация двигателя; Частота слишком высокая, потеря переключателя большая, электромагнитный шум очевиден. Если частота выбрана не должным образом, эффективная Выходная мощность двигателя будет значительно снижена. Заводская частота по умолчанию этого продукта составляет 20 кГц, Который может удовлетворить большинство требований к двигателю. Проконсультируйтесь с производителем двигателей для выбора определенной частоты.

1,1Оснащен кнопкой start-stop и может быть внешним переключателем управления, чтобы удовлетворить различные требования к контролю клиентов

(Примечание: внешний переключатель должен использовать кнопку самосброса или клавишу, нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; он не может реализовать функцию открытия выхода, когда он закрыт все время, и вывод закрытия, когда он не закрыт.)

1,2 функция мягкого пуска двигателя. При запуске двигателя ток медленно увеличивается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы

1,3 Рабочий цикл, верхний и нижний предел рабочего цикла и рабочая частота могут быть установлены для облегчения работы клиентов и использования их двигателей в соответствии с их рабочими характеристиками.

1.4Ручка цифрового кодировщика регулирует скорость двигателя, которая является более точной и последовательной, чем обычный потенциометр.

1.5Со стандартным корпусом инструментов 5135, удобным для установки клиентом.

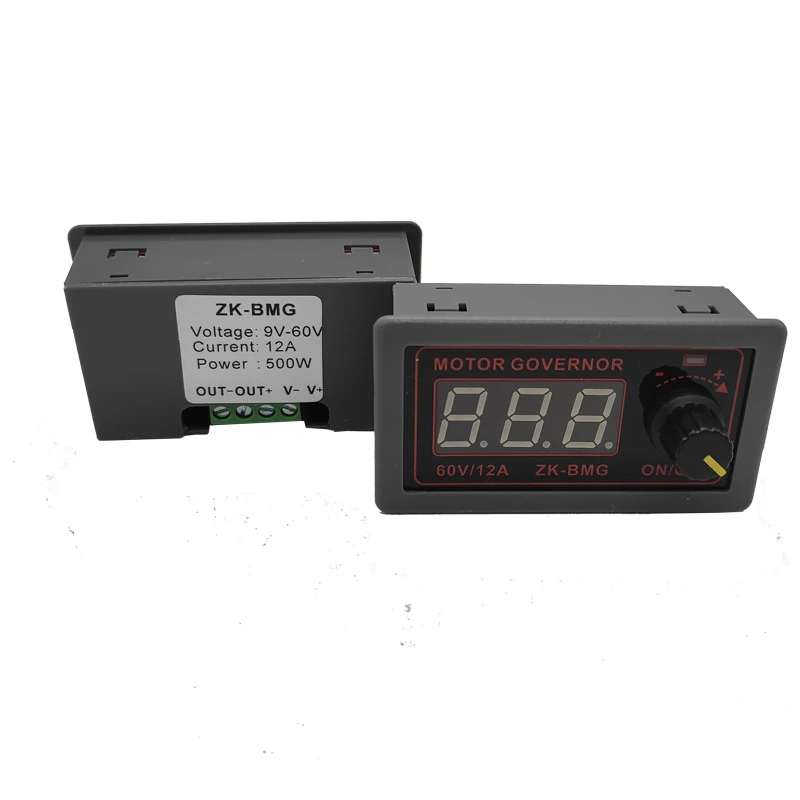

2,1 Рабочее напряжение: постоянный ток9V ~60 В, защита от обратного подключения

2,2 Номинальный ток:12Максимальный ток20А

2,3 Максимальная мощность:500W

2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, 1 кГц шаг, частота по умолчанию 20 кГц, точность около 1%

2,3 Рабочий цикл: 0-100%, 1% шаг

2,4 размер изделия: 79 мм * 43 мм * 26 мм

Установите размер отверстия: 76,5 мм * 39,3 мм

2,5 Вес изделия: 43G(Голая тяжелый) 65,5 г (С упаковкой)

2,6 упаковка: картонная упаковка

Все параметры могут быть установлены для хранения питания.

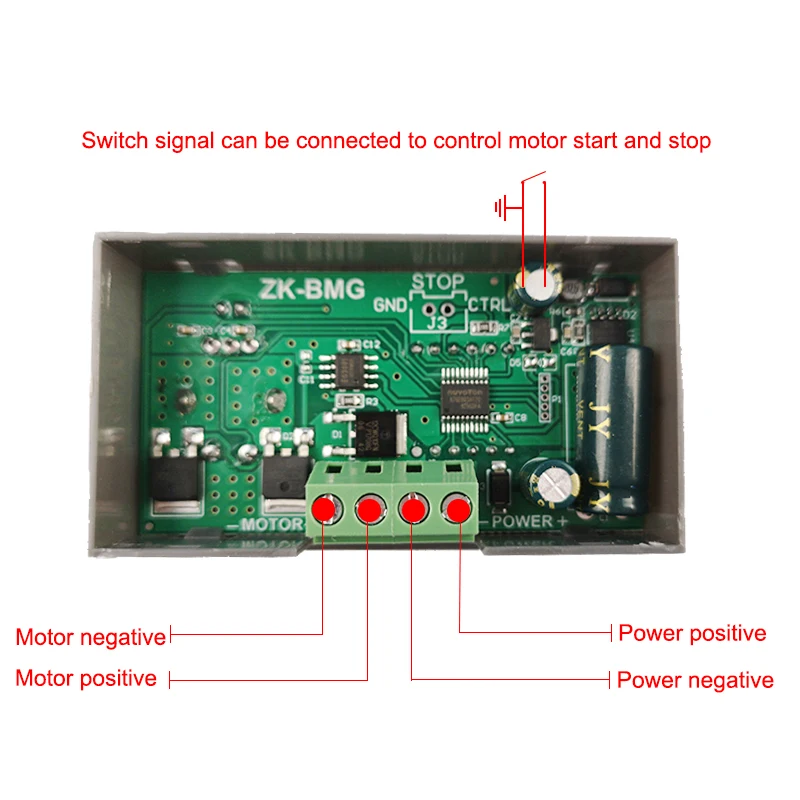

3,1 инструкции по подключению

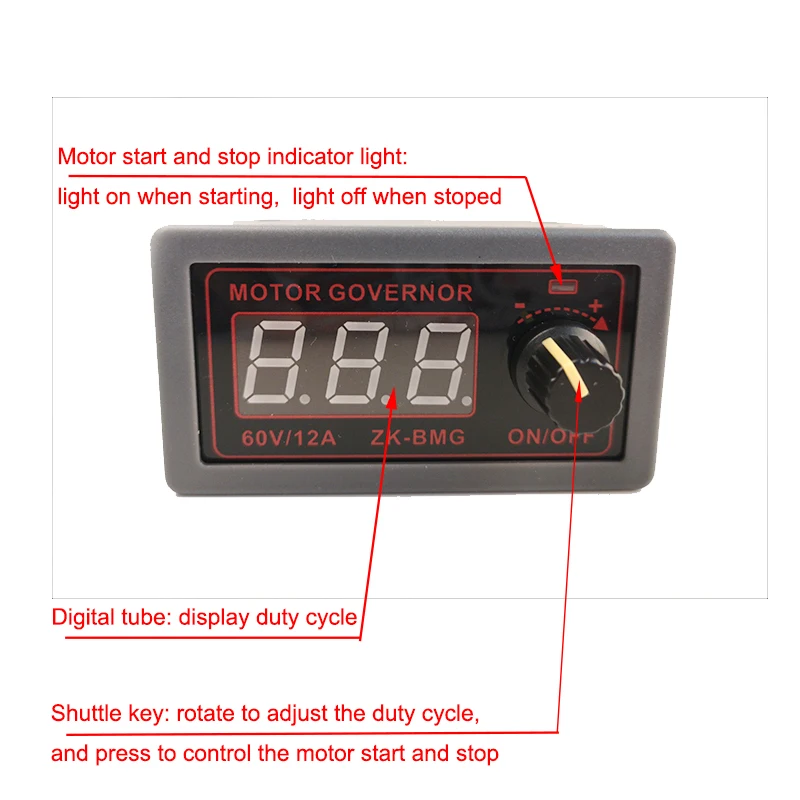

В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)

Короткое нажатие   -- Переключатель запуска и остановки двигателя

Длительное нажатие 10s-для входа в интерфейс настройки

Вращение против часовой стрелки-коэффициент нагрузки уменьшается

Вращение по часовой стрелке-увеличенный рабочий цикл

Короткое нажатие-Выберите параметры настройки и переключитесь между включением, нижним пределом рабочего цикла, верхним пределом рабочего цикла и рабочей частотой. ВКЛ-ВЫКЛ должен установить модуль, чтобы он был нормально открыт или закрыт по умолчанию. Поверните кодировщик, чтобы переключиться в режим on-off по умолчанию. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры.

Длительное нажатие 2s-выход из интерфейса настройки

Вращение против часовой стрелки-соответствующие настройки уменьшены

Вращение по часовой стрелке-параметры настройки увеличиваются соответственно

3,3 кнопка остановки на задней панели

Внешний клавиши переключения или 3,3 v уровня.

Не используйте в сложных электромагнитных средах, потому что внутри цепи нет защиты. (Обратите внимание, что внешний переключатель должен использовать кнопку самосброса или клавишу, нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; он не может реализовать функцию выхода, когда переключатель Всегда закрыт и выключается, когда переключатель не закрыт.
