Защитная Плата Smart BMS 300A 200A 100A 70A для литиевого аккумулятора балансировочная плата

Защитная Плата Smart BMS 300A 200A 100A 70A для литиевого аккумулятора балансировочная плата

Фетр

Подключение по Bluetooth: поддержка телефона android/iphone IOS

Поддержка ячеек: Поддержка li-ion , Lipo , 18650, Lifepo4 , LTO и так далее

Напряжение точность: одна ячейка Напряжение дальность обнаружения (1,5-4,6 V), таким образом, поддерживает различные сотовый использования, точность мерок вручную может составлять 3 мВ

Защита от падения провода: обнаруживает, что провод не хорошо сваривается и вызывает неправильное напряжение. Защита от падения провода

Защита от перезаряда: подключение к Bluetooth для установки высокоточного напряжения обнаружения, одиночная защита от перезаряда и защита от перенапряжения

Защита от разрядки: Подключение Bluetooth для настройки высокоточного напряжения обнаружения, защита от перенапряжения с одной ячейкой и защита от общего напряжения под напряжением

Защита от короткого замыкания: может быть подключен к Bluetooth для установки значения защиты от короткого замыкания, переход на 0 выключен защита от короткого замыкания

Защита от перегрузки по току: может быть подключен к Bluetooth для настройки значения защиты от перегрузки по току (максимум 300A)

Обнаружение тока: в пределах текущего диапазона приобретенной платы защиты

Защита от температурного контроля: Защитная панель имеет встроенный сбалансированный контроль температуры, температуру питания и может быть подключена к 4 температурным элементам для предотвращения высокой температурной опасности.

Баланс тока: 200 мА, высокое напряжение по сравнению с низковольтным разрядным балансом

Ток разряда: см. Ток при выборе покупки в качестве пикового тока разряда

Ток зарядки: менее 50A

Счетчик кулонов: Компенсация 1-24S подключение батареи между сопротивлением чипа слишком длинное, что приводит к слишком большому сопротивлению провода, напряжение ячейки слишком велико во время зарядки и разрядки, не может использоваться нормально

Внутреннее сопротивление подключения: зависит от тока и времени забивания, точно рассчитать оставшуюся емкость аккумулятора и зарядный ток

Введение

На задней панели дисплея есть слова: измерение скорости холла, вы можете припаять провод к измерению скорости Холла двигателя. Линия Холла соединена с любым цветом, кроме синего и черного. Двигатели без измерения скорости Холла не могут измерять скорость. После того, как экран приведен в действие, плата защиты подключена, и данные могут отображаться только после включения платы защиты. Экран может питаться от контроллера дверного замка магазина. Он будет включен, когда замок разблокирован и выключен, когда замок закрыт.

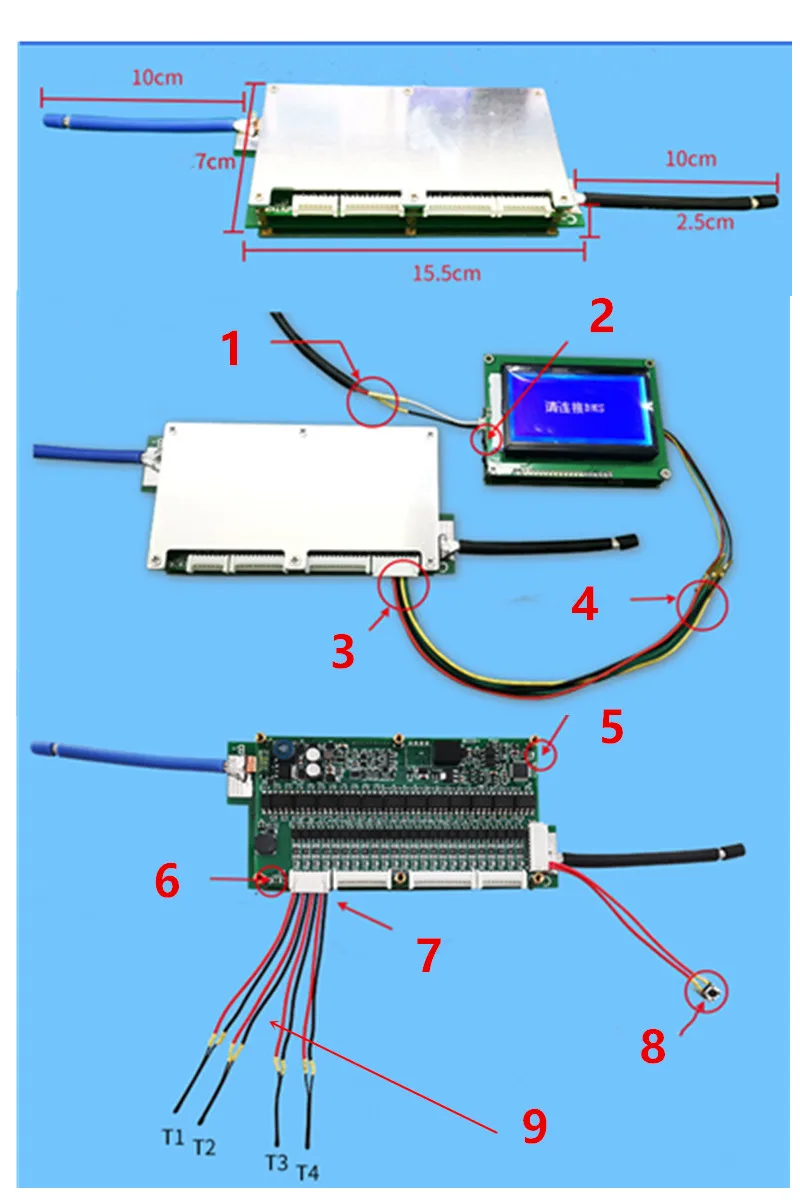

Проверьте изображение

1. Блок питания экрана подключен к положительным и отрицательным электродам батареи (диапазон мощности 24-150 в).

2. После подключения источника питания в нем есть длинный переключатель, чтобы включить его, экран отображает, и BMS подключен.

3. Покупайте только эту вилку с экраном

4. Линия связи для подключения экрана

5. Рабочий светильник, всегда во время работы, 4S мигать один раз в режиме ожидания

6. Светильник Bluetooth быстро мигает при работе, мигает один раз в 4S во время ожидания и выключается во время ожидания. Плата защиты входит в режим зарядки и разрядки, чтобы выпустить режим ожидания.

7. Проводка датчика

8. Защита энергопотребления: режим ожидания 0.8ма, рабочий 2ма.
После того, как все провода защитной платы подключены, вы можете нажать переключатель, чтобы включить машину. Вы можете включить и выключить его, независимо от положительных и отрицательных полюсов. Обязательно Изолируйте после подключения. Пожалуйста, не короткие два запуска проводов, в противном случае нет низкого напряжения функция автоматической защиты отключения. Например, если аккумулятор остается неиспользованным в течение длительного времени, питание батареи будет истощено из-за энергопотребления платы защиты.

9. После подключения четырех температурных датчиков вставьте их в защитную панель после изоляции. Весь Температурный датчик повторно изолирован высокотемпературной лентой. Отказ от изоляции или короткого замыкания напрямую повредит защитную панель.
T1.T2.T3.T4. Четыре датчика низкой температуры помещаются в батарейный блок, и они помещаются в четырех различных местах для определения температуры.

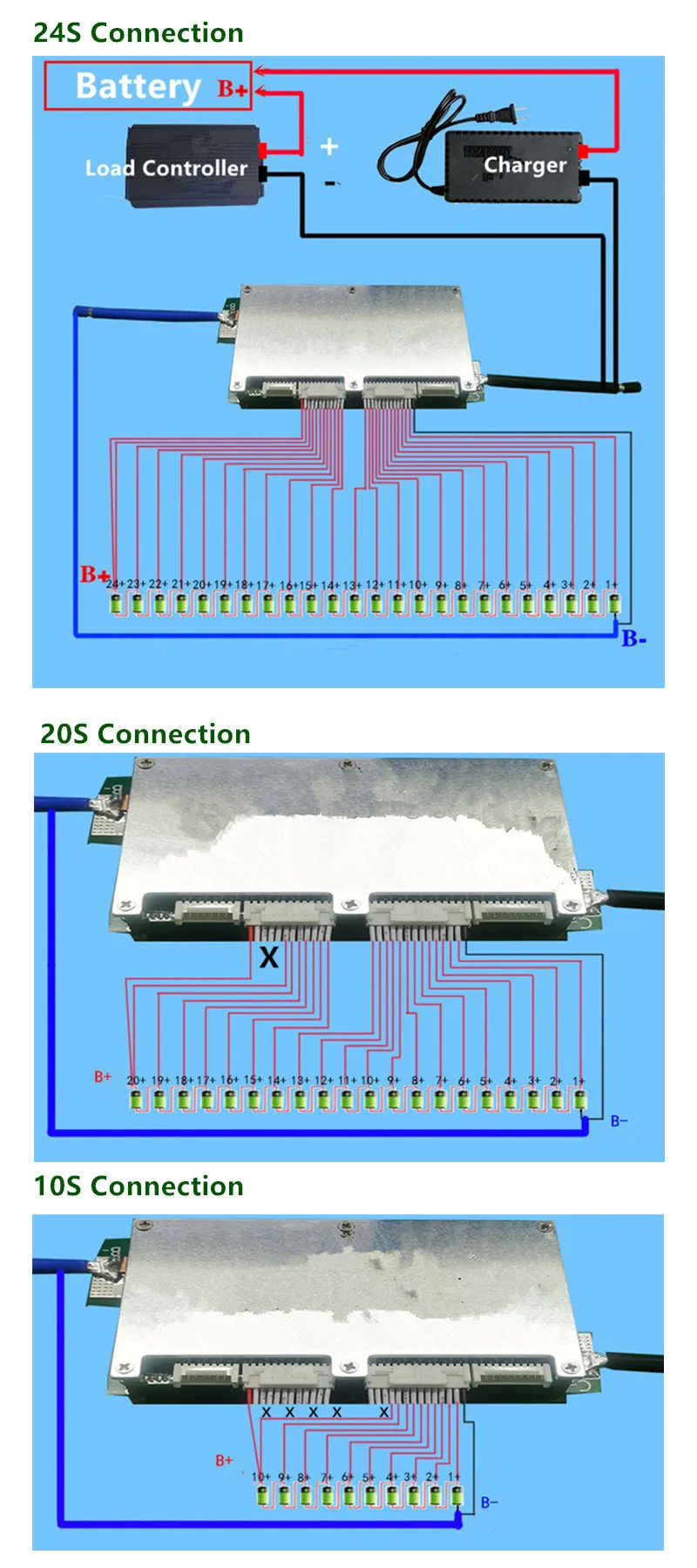

Подключение

Аксессуары
