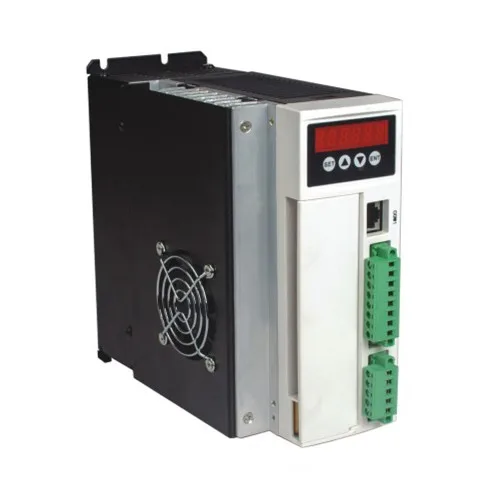

Бесщеточный привод 20 В переменного тока является мощным драйвером независимости, который ассорти с передовым промышленным контролем движения. Приводы используют новейший DSP, специализирующийся на двигателе, как ядро технического соответствия с высокоскоростными цифровыми логическими чипами и высоким качеством силового модуля. Он получает преимущество в высокой интеграции, малом объеме, хорошей защите, высокой надежности и т. д. Эти приводы могут обеспечить: команду регулировки скорости панели, внешнее имитирующее напряжение, внешний потенциометр, регулировка скорости ширины импульса и т. д.

Характеристика продукта

1. Характеристика системы:

Вход Напряжение Световой поток:180/250Переменного тока50/60Hz,

Непрерывный выходной ток: 30АПодходит для бесщеточных моторов мощностью менее 3000 Вт

Макс. Выход ток: 30А, В,

Работая temp. : 0 ~ + 45°C

Температура хранения:-20 ~ + 85°C

Влажность работы и хранения: <85% отсутствие глазури

Структура:Настенный тип коробки <

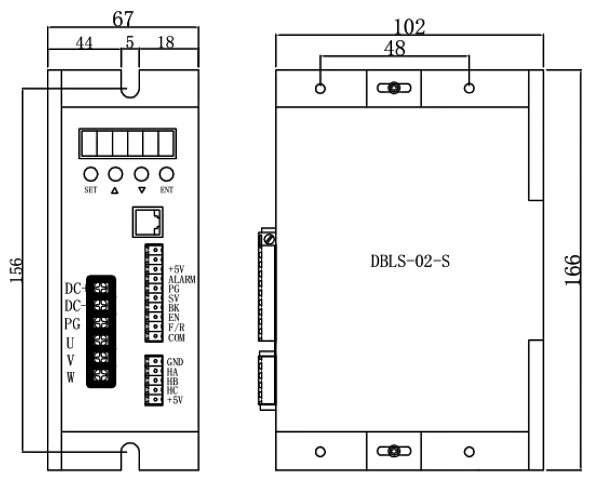

Измерение:L180 x W100 x H210mm

2. Основные характеристики

Вентилятор охлаждения: радиатор

Управление терминалы:Изоляции

Защита:Перегрузка, перегрев, превышение скорости, перенапряжение, потеря напряжения вызовет аномалию питания.

Панель:6Цифровой светодиодныйДисплей, 4 цифры клавиатурыОперация

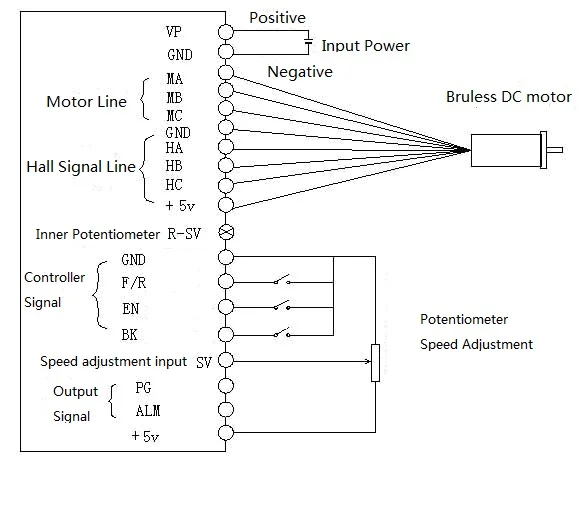

Терминал питания и моторный терминал

Нет.

Имя терминала

Сигнал

Функция

1

L1(L)(R)

Вход питания основной цепи

Входное напряжение основной цепи AC220V 50 Гц, подключение L1 и L2 при использовании однофазного напряжения 220 В

2

L2(N)(S)

3

L3(T)

4

P

Высоковольтный терминал автобусной линии постоянного тока

Автобусный терминал постоянного тока в драйвере, номинальная мощность 315 в

5

B1

Внутренний тормозной сопротивления

При использовании сопротивления внутреннего тормоза, короткого замыкания B1 и B2, когда мощность недостаточно, необходимо использовать Сопротивление внешнего тормоза, сломать B1 и B2, подключить Сопротивление внешнего тормоза с P и B2

6

B2

Внешние тормозные сопротивления

7

U (мА)

Выход

Клеммы двигателя должны быть соединены с U,V,W one-to- one. Внимание: Не повернуть мотор обменом 3 фазы терминалы, это совершенно разных с асинхронный двигатель

8

V (Мб)

9

W(MC)

PE

Защита

Способ выпуска поставляется для защиты двигателя и привода при утечке тока

 3,1 параметры P1


Характеристики этой серии используются для самостоятельной настройки некоторых функций клиентов, их можно настроить в соответствии с различными требованиями клиентов. Они являются функциональными, не имеют отношения к основным характеристикам драйвера

Функция имя

Нет.

Соотношение цена/качествоДиапазон

Значение по умолчанию

Функция Параметры

Дисплей опционально

P1 。 0

0-9 (США);

0

0. Дисплей реальная скорость

1. Отображение напряжения постоянного тока основной цепи

2. Отображение внешнего аналогового входа

3. Отображение тока двигателя

4. Отображение внутренней скорости программы

5. U фазовый ток

6. V фазовый ток

7. W фазовый ток

8. Коэффициент заполнения

9. Сохранить

Внутренний Бег скорости

P1 。 1

0 ~ 9999

2000

При выборе внутренней скорости данные будут определять скорость двигателя (просмотр P1. 2)

Выберите источник сигнала скорости

P1 。 2

0 ~ 2

1

0: Внутренняя скорость инструкции (tP1[0]-это внутренняя скорость, когда двигатель работает, MUP до скорости, MDOWN для уменьшения скорости)

1: аналоговый вход внешнего терминала, используя SV сигнал 7 pin CN2 в качестве скорости двигателя.

2: Коммуникационный контроль заказа

Настройка направления

P1 。 3

0 ~ 1

0

0: CW

1: против часовой стрелки

Выберите источник сигнала start-stop

P1 。 4

0 ~ 2

1

0: Кнопка Ручного Управления (ENT is start-stop, SET is reverse motor, +/-для увеличения и уменьшения скорости)

1: внешний терминал управления: использование 4pin сигнала CN2 для запуска и остановки двигателя

2: Коммуникационный контроль заказа

Полюс пары детских хлопковых утепленных колготок на двигатель

P1 。 5

0 ~ 99

2

Внимание: полюсные пары = полюс/2

Местоположение драйвера

P1 。 6

0 ~ 255

0

Расположение водителя при использовании связи для управления двигателем

Скорость коэффициент масштабирования

P1 。 7

0 ~ 99999

1520

Коэффициент масштабирования используется для ПИД-контроля скорости (KP)

Скорость интеграции фактор

P1 。 8

0 ~ 99999

320

Интегрирующий фактор для управления скоростью PID (KI)

Ускоренная скорость

P1 。 9

1 ~ 60000

6000

Параметры прямо пропорциональны ускоренной скорости, реальная ускоренная скорость основана на загрузке двигателя

Замедление скорости

P1 。 10

1 ~ 60000

6000

Номинальная частота вращения установка

P1 。 11

0 ~ 99999

3000

Скорость, соответствующая максимальному аналоговому входу (единица измерения: об/мин)

Аналоговые входные зона нечувствительности

P1 。 12

0 ~ 3300

100

Функция используется для установки входного напряжения, когда скорость двигателя 0 (единица измерения: мВ)

Ручная работа для регулировки эквивалентной скорости

P1 。 13

1 ~ 999

1

Используйте нижнюю часть для изменения эквивалента скорости под внутренним типом скорости (скорость изменена на Одно нажатие)

Восстановить параметры по умолчанию

P1 。 14

0 ~ 1

0

Установите 1, затем прекратите настройки, снова подключите питание, все параметры восстановятся до значения по умолчанию.

3,2 Управление панель управления

Как на картинке слева, на панели 4 клавиши,

«SET»: Нажмите эту клавишу, чтобы войти в меню настройки P1

«▲» И «▼»: «+» и «-», чтобы выбрать функцию и настроить параметры. В противном случае «+» является горячей клавишей для ввода функции пробной операции.

«ENT»: «подтверждение»И«Операция», при установке параметров Нажмите эту кнопку, чтобы войти в интерфейс регулировки и перейти. Под пробным типом эксплуатации нажмите ENT для запуска или остановки двигателя.

Инструкция по отображению: всего 6 цифровых трубок показывают «888888», светильник является самым первым и самым низким

Внимание: Регулировка запрещена, если регулируемое значение больше, чем максимально допустимое, нижняя часть не будет отвечать.

3,3 как установить параметры

Пример:

Требуем: комплект Внутренняя скорость (P1.1) до 1000 об./мин.

Шаг операции, как показано ниже:

1. После подключения с питанием, дисплей «H 0», драйвер в режиме ожидания, нажмите «SET», отобразит «P0。0»
2. Нажмите «SET», на дисплее «P1 0», драйвер входит в режим настройки P1
3. Нажмите «▲», пока не отобразится «P1。4"
4. Нажмите «ENT», дисплей «2000», и первый светильник мигает
5. Нажмите «ENT», пока мигание не движется в четвертое положение
6. Нажмите «▼», измените на «1000»
7. Нажмите «SET», дисплей «P1。4 ”, параметры были настроены и сохранены автоматически
8. Нажмите «SET» снова, Отобразите «P2 0»
9. Нажмите «SET» снова, назад в режим ожидания, на дисплее «H 0», теперь, Новая настройка параметров закончена и действует

Внимание:
1. После регулировки драйвер должен снова подключиться к источнику питания, тогда новые параметры начнут действовать

2. Параметры с"★» В списке не может быть настроен при работе двигателя

3. Регулировка запрещена, если скорректированное значение больше, чем максимально допустимое, нижняя часть не будет возвращена
