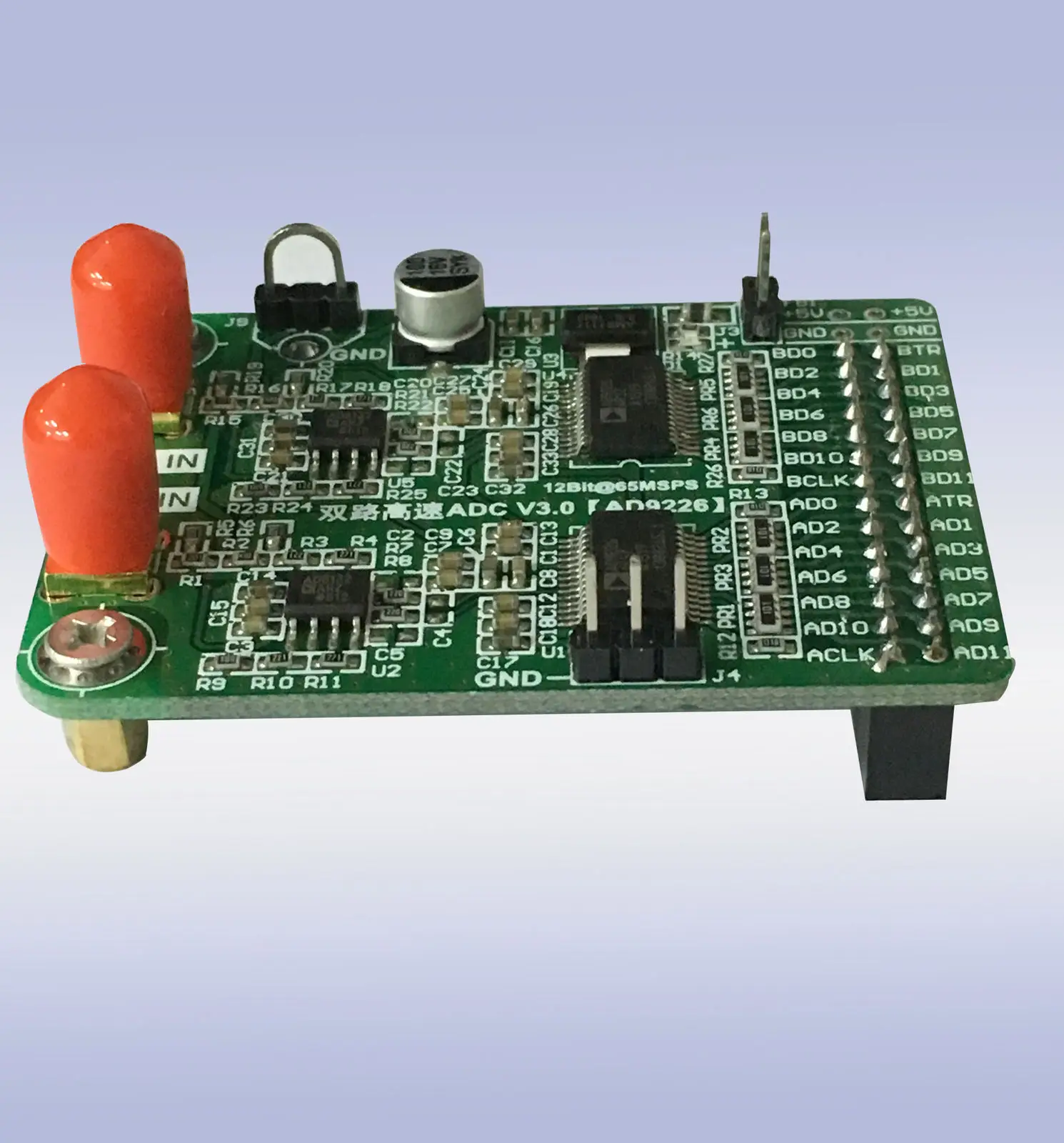

Высокоскоростной AD Модуль AD9226 12bit двухканальный FPGA макетная плата расширения 65 м

Двухканальный высокоскоростной AD Модуль, AD9226 параллельный, 12 бит AD, 65M сбор данных, FPGA макетная плата
Описание: Особенности:

Этот модуль имеет два высокоскоростных модуля 12bit high speedA/DConverterAD9226The модуль содержит две части ad9226.ad9226a многоступенчатая дифференциальная трубопроводная архитектура с максимальной частотой дискретизации чипа 65mspssingle; Чип питания содержит высокопроизводительный держатель образца и источник опорного напряжения, упрощает конструкцию периферийной цепи; Отвечает Отраслевому применению, И во всем диапазоне рабочих температур, чтобы гарантировать отсутствие пропущенных кодов.

Диапазон входного напряжения модуля is-5V ~ + 5 В вы можете ввести пиковое значение as10vppsignal. Схема затухания и смещения используется для регулировки входного сигнала в модуле 1 В ~ 3 в пиковое значение is2VppSignal entryAD9226. То есть, enter-5VWhen, adcнапряжение на входе is3venter0vкогда, adcнапряжение на входе is2VEnter + 5 vкогда, adcнапряжение на входе is1V. Высокая скорость. Блочная схема модуля показана ниже.

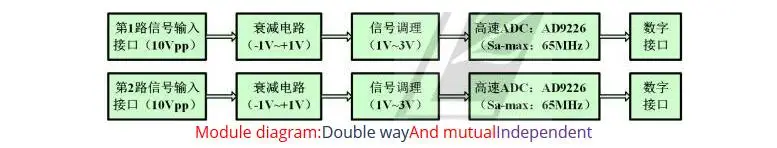

Схема модуля: двухсторонний и взаимный независимый

Основными особенностями модуля являются:

(1 функция модуля: независимы друг от друга 12 бит высокой скорости модуля.

(2 максимальный коэффициент усыновления: 65MSPS.

(2 амплитуды входного аналогового сигнала:.5 в (i.e.10Vpp вход).

(Полоса пропускания 3 аналоговых сигналов:-3 дбширина полосы пропускания 350 мгц.

(4 уровня цифрового интерфейса: 3,3 В.

(5 модульных блоков питания: + 5 В одного блока питания.

(Интерфейс ввода 6 аналоговых сигналов: интерфейс SMA.

(Интерфейс 7 цифровых сигналов: 2*14 двойной row2.54интервал, гнездо, направление вниз. С интерфейсом питания, принятие 2*16 двойных row2.54интервал, гнездо, направление вниз.

(8) Этот модуль разработал разъем для вставки мультиметра, заземляющего пера, чтобы облегчить тестирование пользователя.

(9) правильные модули могут быть настроены в соответствии с фактическими требованиями пользователя. Так как процесс отладки является утомительным, с него необходимо взимать определенную сумму сбора за кастомизацию.

Интерфейс TwoModule

Интерфейс ввода аналогового сигнала интерфейс SMA; Интерфейс передачи данных используемый интерфейс материнского сиденья с интерфейсом 2.54интервал. Интерфейс каждого модуля показан на рисунке ниже.

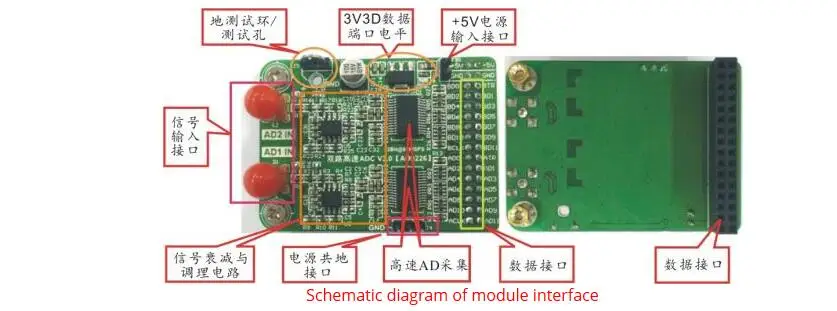

Схематическая схема интерфейса модуля

Метод подключения интерфейса ThreeModule

Двухстороннее тестирование высокоскоростного модуля должно быть использован контроллер преобразования (общий useFPGA),+ 5 В линейный Регулируемый источник питания (небольшая пульсация) и источник сигнала. Используя модуль линейного регулируемого источника питания store'sLinear, C8051F/STM32 + плата FPGACore и источник сигнала 160mhzрасширяет диаграмму тестового подключения, как показано ниже.

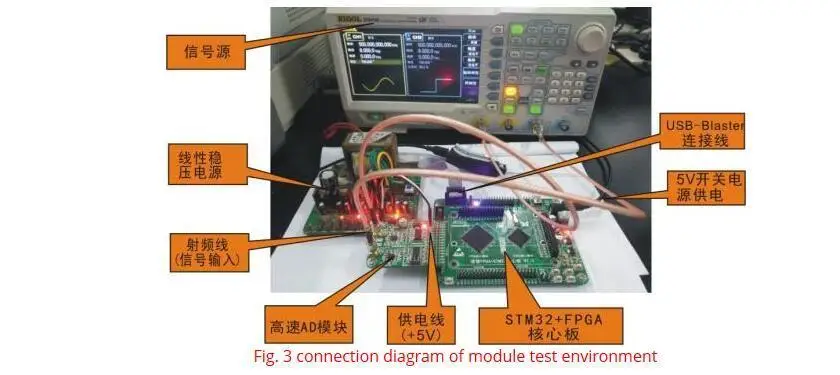

Диаграмма подключения среды тестирования модуля рис. 3

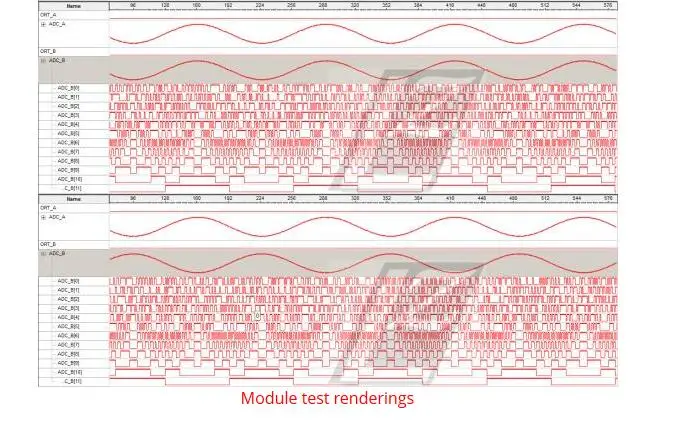

Эффект отладки FourModule

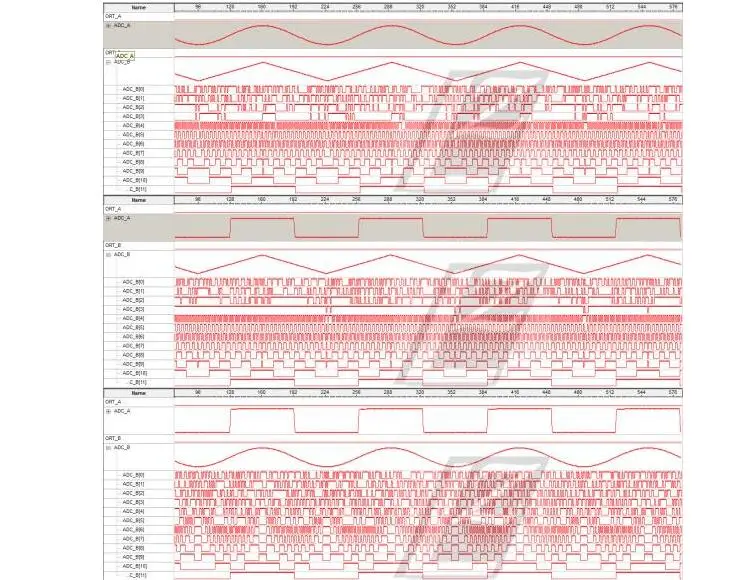

Синусоидальная волна, сигналы Фан Бо и треугольной волны вводятся соответственно, и их амплитуды являются 10 в частотой 100 кГц. Наблюдательная Форма волны Quartus IITools коварный элемент altap IIcollectionData Форма волны. Adмодульная частота дискретизации до максимума 65 МГц.

Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен как нагрузка 50 Ом, в противном случае входной сигнал будет уменьшен вдвое.

Посылка ходит
100% Новый бренд
1xдвухканальный высокоскоростной AD Модуль, AD9226 параллельный, 12 бит AD, 65M сбор данных, FPGA макетная плата
