USB 10-канальный 12 бит AD Модуль сбора данных STM32 коммуникационная плата интерфейса UART USB Последовательный чип CH340 модуль АЦП



Полноскоростной интерфейс USB устройства, совместимый с USB V2.0, периферийные компоненты нужны только кристаллы и конденсаторы. Эмуляция стандартного последовательного порта, используется для обновления серийных периферийных устройств, или через дополнительный последовательный порт USB.
Серийные приложения операционной системы Windows полностью совместимы без модификации. Аппаратный полнодуплексный последовательный порт, Встроенный буфер отправки и приема, поддержка передачи данных скорость передачи 50 Мбит/с ~ 2 Мбит/с.
Поддержка общего модема, контактного сигнала RTS, DTR, DCD, RI, DSR, CTS.
Благодаря добавлению устройств преобразования уровня, обеспечивая RS232, RS485, RS422 и другие интерфейсы.
Поддержка стандартной инфракрасной связи IrDA, поддержка скорости передачи данных 2400bps до 115200bps. Совместимо с программным обеспечением CH341, вы можете напрямую использовать драйвер CH341. Поддержка напряжения питания s 5V и напряжения питания 3,3 V.
USB для последовательного чипа CH340:
Обзор
CH340-это чип usb-адаптера для подключения USB к последовательному порту, ИК-порту USB к IrDA или usb-порту для печати.
В режиме последовательного порта CH340 предоставляет Общий контактный сигнал модема, который используется для расширения асинхронного последовательного порта для компьютера или прямого обновления обычного последовательного порта устройства к шине USB.
Бортовой STM32F103C8T6 мастер-чип
Встроенный чип CH340 последовательный usb-порт, удобный для просмотра результатов AD выборки на ПК через USB
Защищены UART последовательный интерфейс связи, может быть подключен MCU

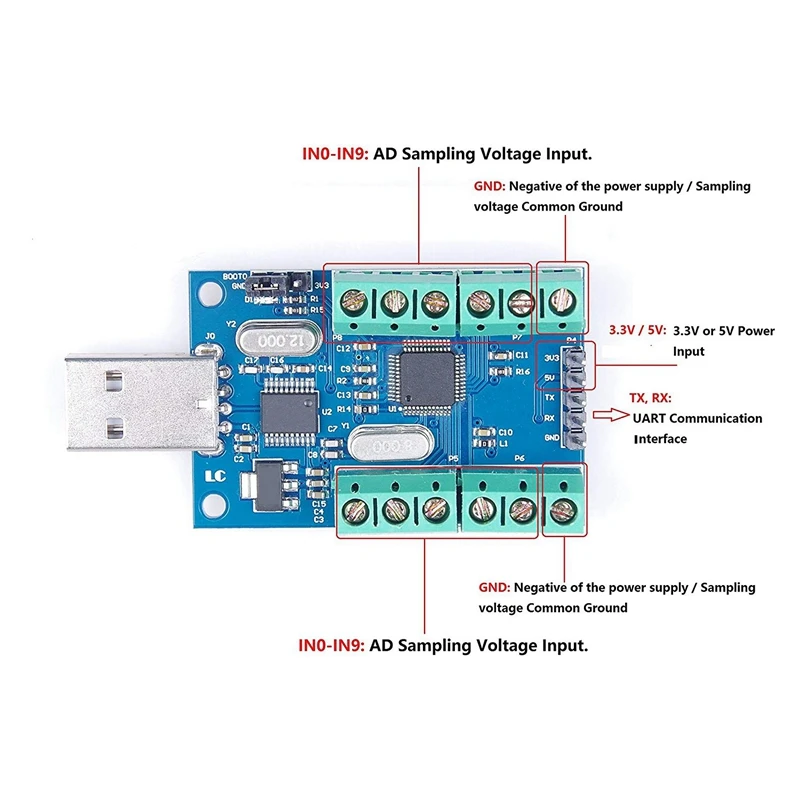

Аналоговые входные каналы: 10 каналов с одним входом; (для описания контактов, пожалуйста, обратитесь к картинке)
Диапазон входного напряжения выборки: 0-3,3 В
Мощность Напряжение питания: 3,3 V/5,0 V
Разрешение: 12 бит
Цвет: синий
Материал печатная плата монтажа
Размер: 50*33 мм
Посылка в комплект входит:
1 * Модуль сбора
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
