Модуль buck-boost Входное широкое напряжение адаптируется к панели солнечных батарей

Модуль buck-boost Входное широкое напряжение адаптируется к панели солнечных батарей

Особенности:

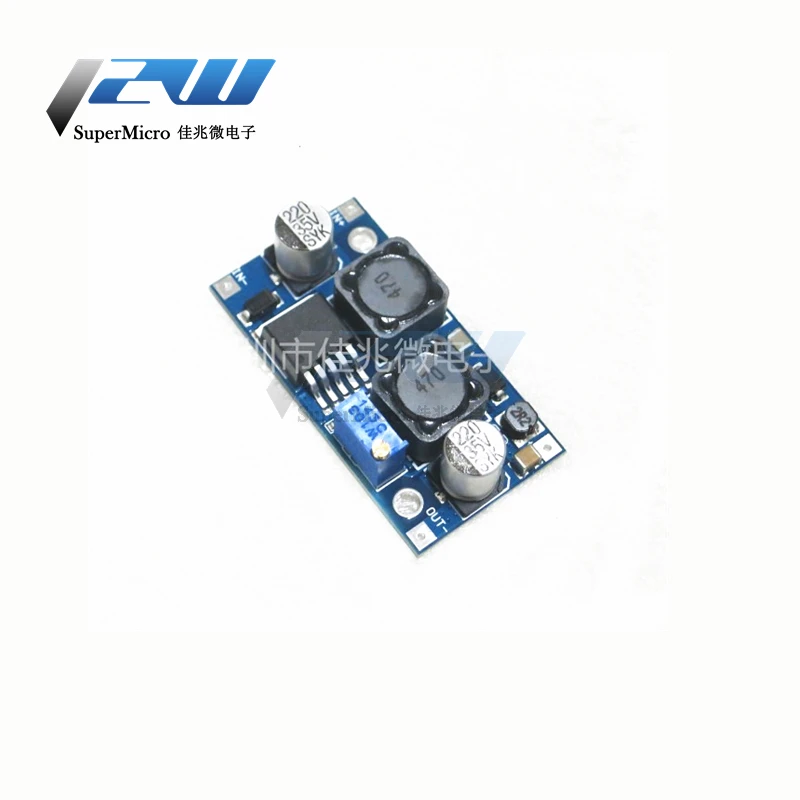

При запуске автомобиля напряжение будет снижено до 7 в или меньше, а напряжение двигателя на высоких скоростях равно 15 в или выше. Для приборов, работающих при напряжении 12 В, трудно работать нормально. Этот Автоматический Бак-boost модуль решает эту проблему. Независимо от входного напряжения 5 В, 12 В или 32 В, выход может быть стабилизирован при 12 В. 1. Ультра-Широкий диапазон входного напряжения: 5 В ~ 32 В; 2. Ультра-широкий диапазон изменений выходного напряжения: 1,25 V ~ 35В (с Автоматический Бак-буст в рабочий диапазон, какие-либо входное напряжение может стабилизации любых выходное напряжение); 3. Встроенный 4А высокоэффективный MOSFET переключатель трубки, что делает эффективность до 94%; (LM2577 ток только 3A) 4. Ультра-высокая частота переключения 400 кГц, меньшая Пульсация и меньший объем. (Частота LM2577 составляет всего 50 кГц) 5. Модуль использует схему топологии SEPIC, которая является зрелым решением buck-boost. 6, основной чип использует XL6009, с ультра-высокой частотой переключения 400 кГц, Пульсация меньше, меньший размер. (Частота LM2577 составляет всего 50 кГц)

Руководство по использованию модуля:

1. Подключите источник питания (5-32 В), индикатор питания включен, и модуль работает нормально. 2. Отрегулируйте синюю ручку потенциометра (как правило, поверните по часовой стрелке для увеличения и поверните против часовой стрелки Выключите напряжение) и Используйте мультиметр для контроля выходного напряжения до достижения необходимого напряжения. 3. Некоторые клиенты сообщают, что выходное напряжение модуля не может быть отрегулировано и всегда равно входному напряжению. Когда вы столкнулись с этой проблемой, пожалуйста, поверните потенциометр против часовой стрелки более 10 раз, прежде чем использовать модуль для нормальной регулировки напряжения.

Меры предосторожности:

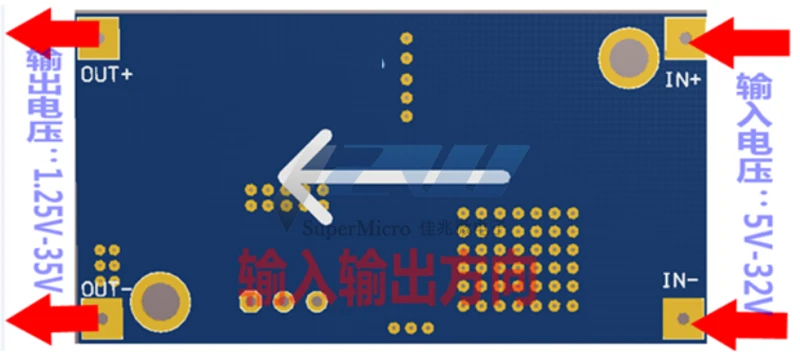

1. Рекомендуется использовать ток в течение 2.7A в течение длительного времени. Следите за тем, чтобы минимальное падение напряжения 1,5 V. Если ток к электросети или слишком велик, рекомендуется добавлять в теплоотвод 2. Проводка подключена, как показано на схеме подключения, показанной яркими пятнами. Неправильный метод может привести к сгоранию модуля питания.

Приложений

1. Транспортное средство регулируется питания, просто подключите модуль входных сигналов для автомобильного прикуривателя в качестве источника питания, а затем вы можете настроить потенциометр, выходное напряжение может быть произвольно отрегулировать между 1,25-30 в, для зарядки ваш мобильный телефон, MP3, MP4, PSP Питание многих устройств является простым и удобным. 2. Питание электронного оборудования. Когда оборудованию требуется 3-35 в источник питания и соответствующий источник питания напряжения, этот модуль может легко отрегулировать напряжение до необходимого напряжения для решения проблемы. 3. Проверка рабочего напряжения системы. Вы можете использовать этот модуль для отладки диапазона рабочего напряжения различных систем тестирования напряжения при выполнении проектов, что очень легко и удобно. 4. Автомобильная Стабилизация напряжения, солнечная фотоэлектрическая энергия, генерация энергии ветра и другие нестабильные приложения.
