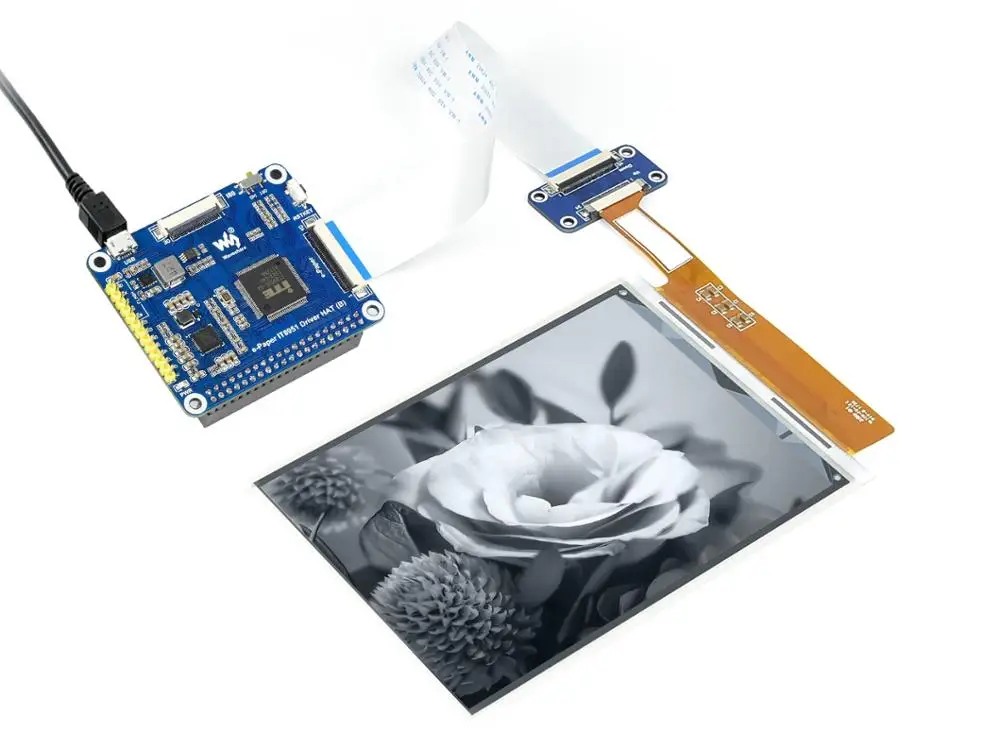

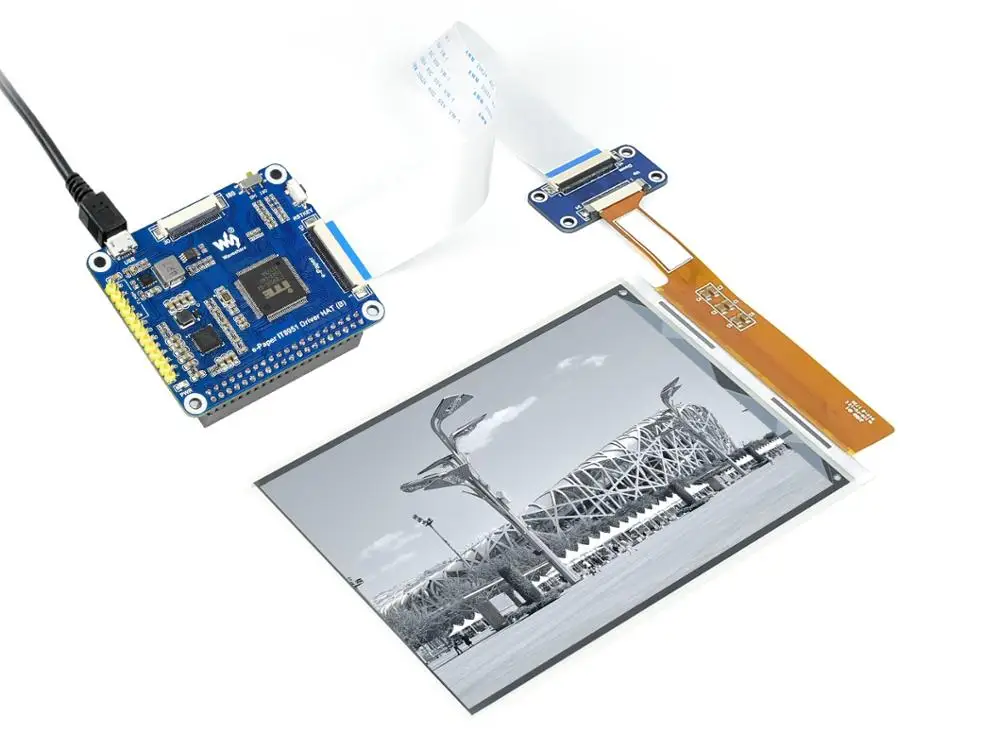

6 дюймовый E Ink дисплей шляпа для Raspberry Pi 1448*1072 высокое разрешение черный/белый 16

Примечание: Raspberry Pi не входит в комплект.



Описание продукта:



1448 × 1072 высокой четкости, 6 дюймов E-Ink дисплей шляпа для Raspberry Pi, черный/белый, темно-синий, 16 Серая шкала Обзор

Это шляпа дисплея E-Ink для Raspberry Pi, 6 дюймов, 1448 × 1072 высокой четкости, со встроенным контроллером IT8951, общаясь через интерфейс USB/SPI/I80, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Интерфейс USB/SPI/I80 для подключения к хост-платам, таким как Raspberry Pi/Nucleo и т. д. Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики Рабочее напряжение: 5 В Интерфейс: USB/SPI/I80 Размер контура: 138,4 мм × 101,8 мм × 1,01 мм Размер дисплея: 122,4 мм × 90,6 мм Шаг точки: 0,0845 мм × 0,0845 мм Разрешение: 1448 × 1072 Цвет дисплея: черный, белый Серые Весы: 2-16 (1-4 бит) Время полного обновления: <1s Общая мощность обновления: 0,88 Вт (typ.) Общее энергопотребление в режиме ожидания: 0,3 Вт (тип.) Угол обзора: >170 ° SPI выводов Символ Описание продукта: 5V Мощность вход GND Заземления Мисо SPI мисо pin-код MOSI SPI MOSI pin-код SCK SPI SCK pin-код CS Выбор чипа SPI, низкая активность RST Внешний сброс, низкий уровень активности HRDY Выход состояния работы, низкий уровень активности Пример

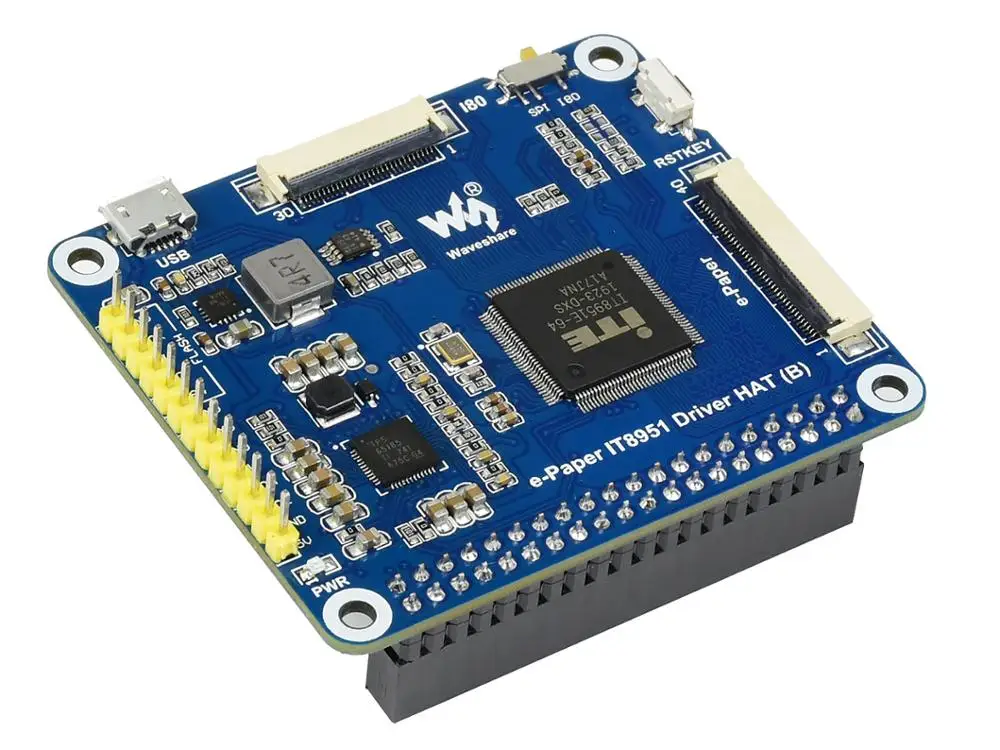

Электронная бумага IT8951 шляпа водителя (B) размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/6inch_HD_e-Paper_HAT

Гид по выбору Номер изделия: Цвета Серая шкала Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1 PI заголовка2 Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2 128 × 80 21,76 × 14,00 42,0 × 27,0 2 √ × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 √ × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 √ √ SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × √ SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 √ √ SPI 2,7 дюймовый e-Paper HAT Черный, белый 4 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × √ SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × √ SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 √ × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 √ √ SPI 4,2 дюймовый e-Бумага модуль Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × √ SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × √ SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × √ SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI
I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 √ √ USB/SPI
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × √ SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × √ SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 √ √ USB/SPI
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 √ √ USB/SPI
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 √ √ USB/SPI
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × √ SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × √ SPI Это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат



Посылка содержание

Вес:0,117 кг

Примечание: Raspberry Pi не входит в комплект.

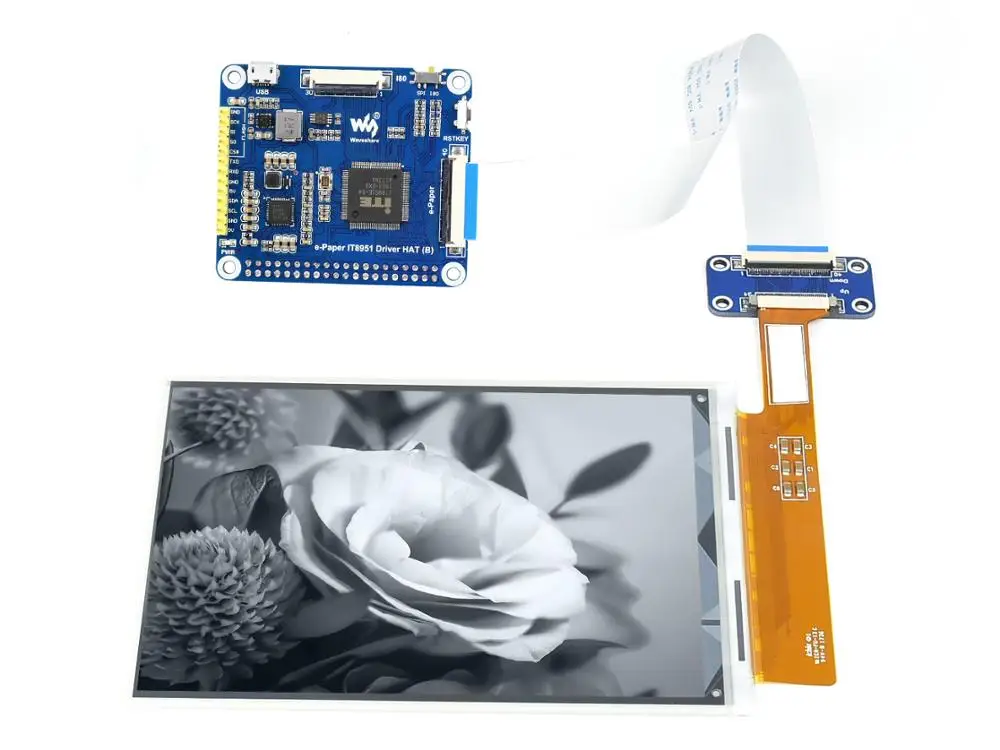

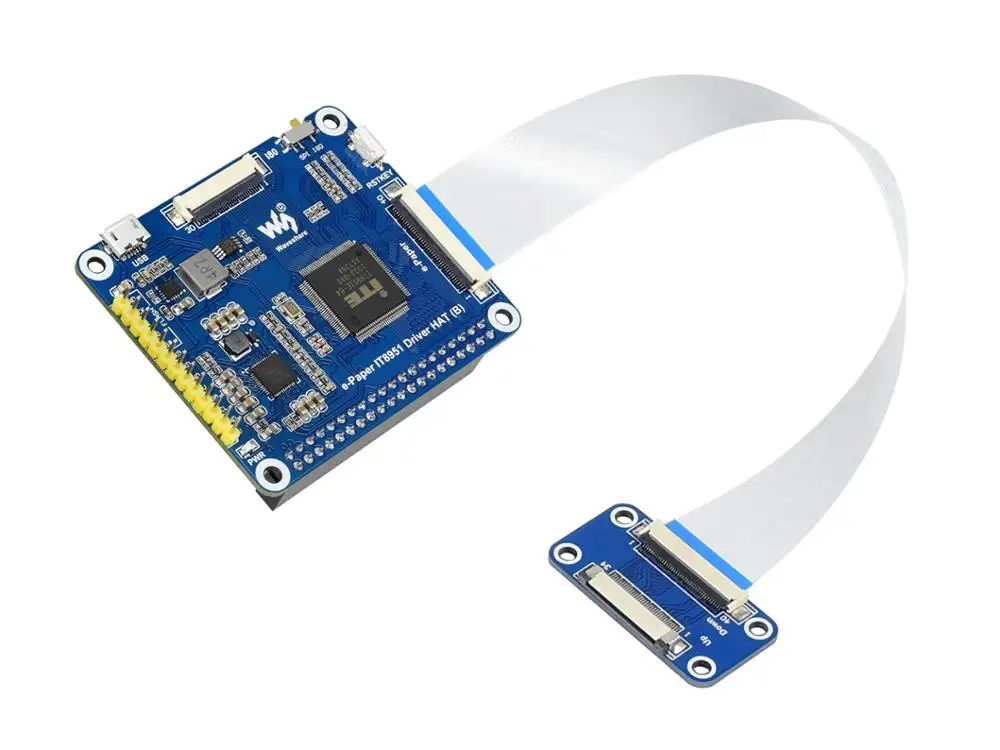

1. 6 дюймов HD e-Бумага x1 2. Электронная бумага IT8951 шляпа водителя (B) x1 3. 6 дюймов e-Бумага адаптер (B) x1 4. 40PIN FFC (тот же боковой контакт) x1 5. Разъем USB типа A для кабеля micro B x1 6. PH2.0 20 см 8Pin x1 7. Набор винтов RPi (2 шт.) x1 -1 шт. 2 + 3 + 4 5 6 7
