Комплект сделай сам 15 кВ высоковольтный генератор катушки дугового зажигания

Комплект сделай сам 15 кВ высоковольтный генератор катушки дугового зажигания

Примечание:Этот товар представляет собой набор «сделай сам» и не собирается. По умолчанию используется PCB.

Характеристика:

1. Этот продукт представляет собой Катушка-усилитель производственного комплекта, схема проста и надежна, с профессиональными линейными чертежами, удобна для любителей электронных исследований

2. Использование: школьные научные эксперименты, электронное оборудование, генераторы отрицательных ионов, научное малое производство. Эта схема генерирует стабильную высокочастотную дугу, высокотемпературную стойкость, легковоспламеняющиеся и воспламеняемые горючие материалы, поэтому она называется плазменной зажигалкой

Описание:

1. 15 кВ размеры трансформатора: 27 × 16 × 21 мм
2. Вход напряжение: DC 3,7 V-4,2 V (12V, легко повредить их не рекомендуется. Этот трансформатор одинаково подходит для входного напряжения 12 В, но основание резистора-отзывы должно быть увеличено до 150 Ом ~ 1,5 кОм. Замените небольшие регулировки, или сожгите транзисторы или трансформаторы)
3. Входной ток: <2A
4. Выходное напряжение: около 15 кВ (Пожалуйста, обратите внимание на безопасность при использовании)
5. Выходной ток: ≤ 0,4a
6. Высокое напряжение биполярный зажигания расстояние: ≤ 0,5 см
7. Размер печатной платы: 4,2 см * 3,2 см * 0,16 см
8. В тех случаях, когда входной разъем изделия может быть подключен к 3,7 V-4,2 V источника питания, более высокое качество преподавания-выходное напряжение не подключен к высоковольтный выпрямительного диода и конденсатор с алюминиевой крышкой. Выходной терминал уровень ≤ 1,5 см может производить фиолетовый при высоких температурах дуговая сварка без трещин, но очень высокая температура. Может легко и быстро зажигать сигарету, даже очень тонкая шелковая нить сгорает искры (например, тонкая линия Химического Эксперимента для младшей школы в кислородной сцене, но не такая интенсивная, как кислород).
9. Структура трансформатора: есть две основные обмотки, первичная обмотка, Отзывы обмотки и вторичный выход высокого напряжения. Другие: трансформатор 15 кВ предназначен для максимальной выходной мощности, Предельная мощность не может превышать 15 кВ, и это дуга одного сантиметра. Более высокое выходное напряжение может повредить трансформатор.

ПРИМЕЧАНИЯ по установке:

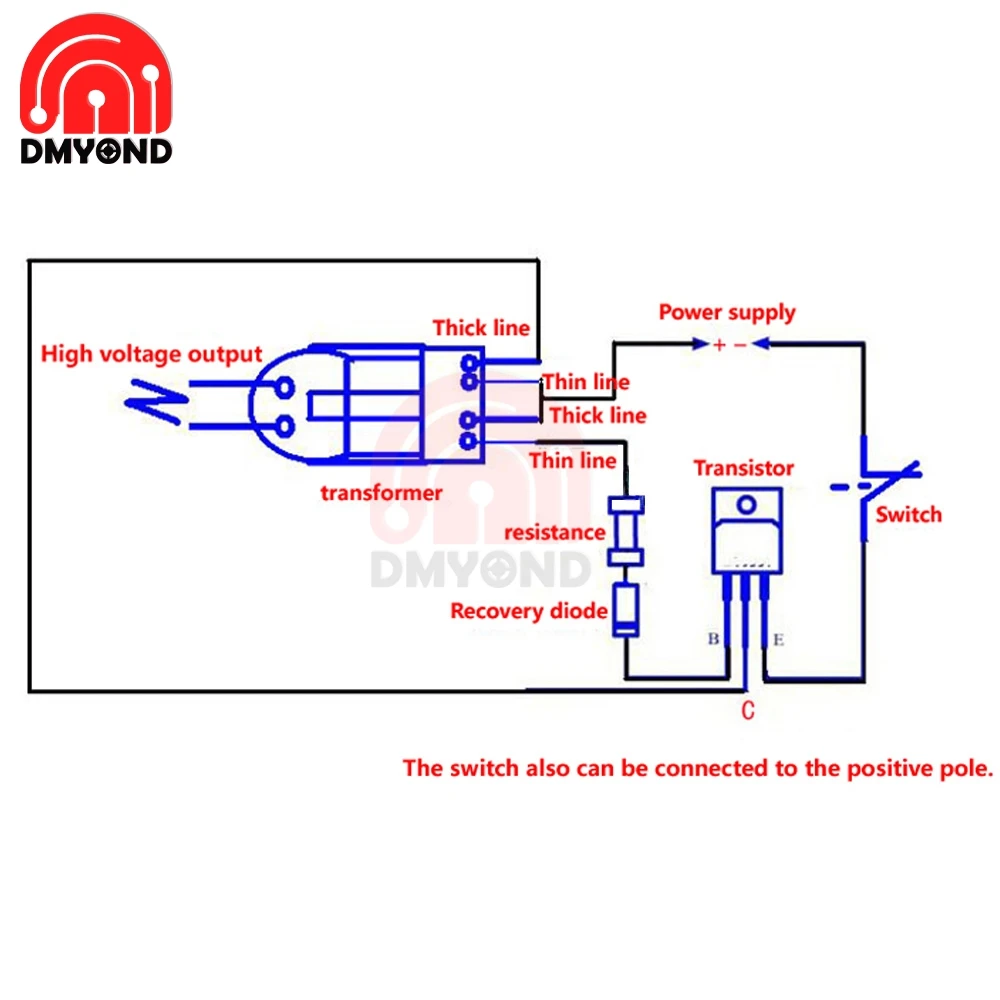

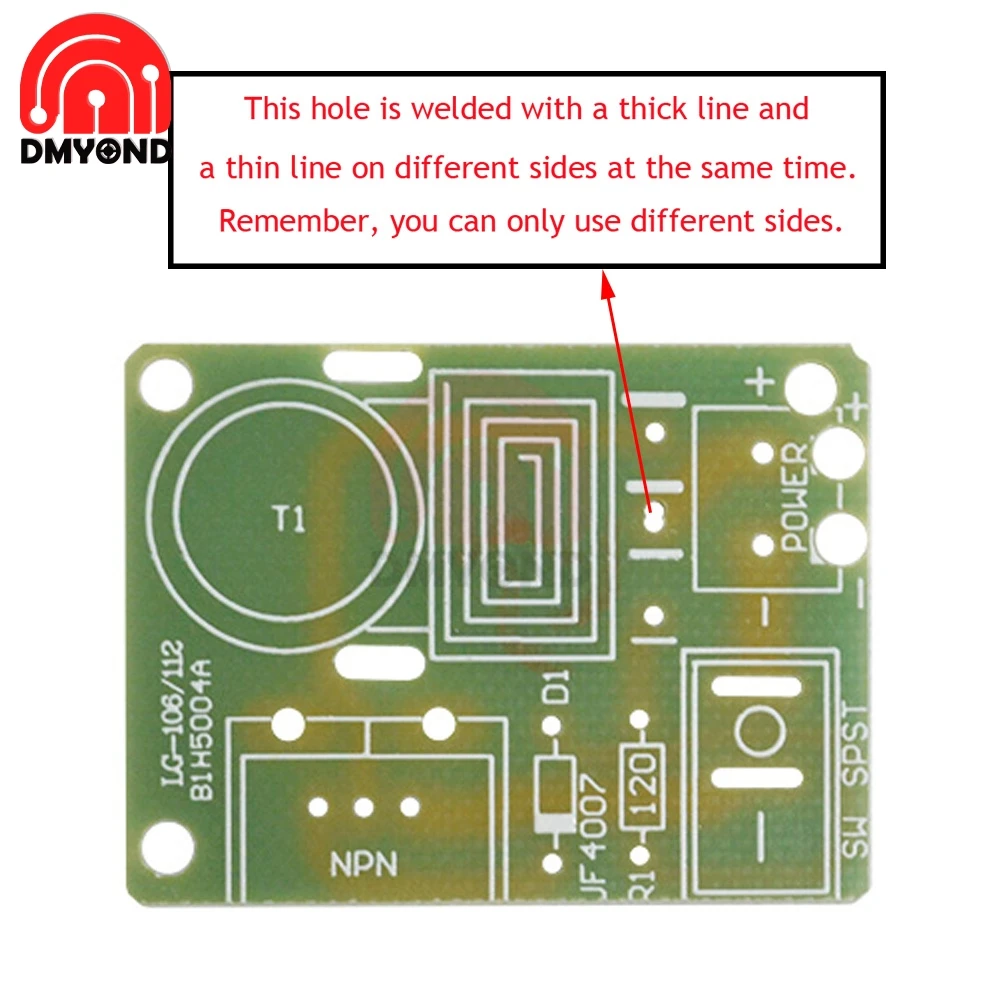

1). При лучшем производстве компонентов печатной платы, где линия трансформатора толстая и тонкая, следует отметить, что другие компоненты онлайн-символом шелкографии и параметрами сварки платы. Плата трансформатора была сделана с тремя прокладками, из которых Середина отверстия прокладки относительно большая, и толстый эмалированный провод и тонкий эмалированный провод сварены одновременно. Не используйте одну и ту же сторону для толстой эмалированной проволоки и тонкой Эмалированной проволоки, например, толстый провод слева и справа Тонкая леска сбоку входит или приваривается тонкой линией слева и справа от толстой линии. Короче говоря, не используйте толстые и тонкие линии на одной стороне.
2). Для того, чтобы выход 2 провода не был слишком далеко и не вызывал нагрузки, 3P pin можно припаять на выходной конец.

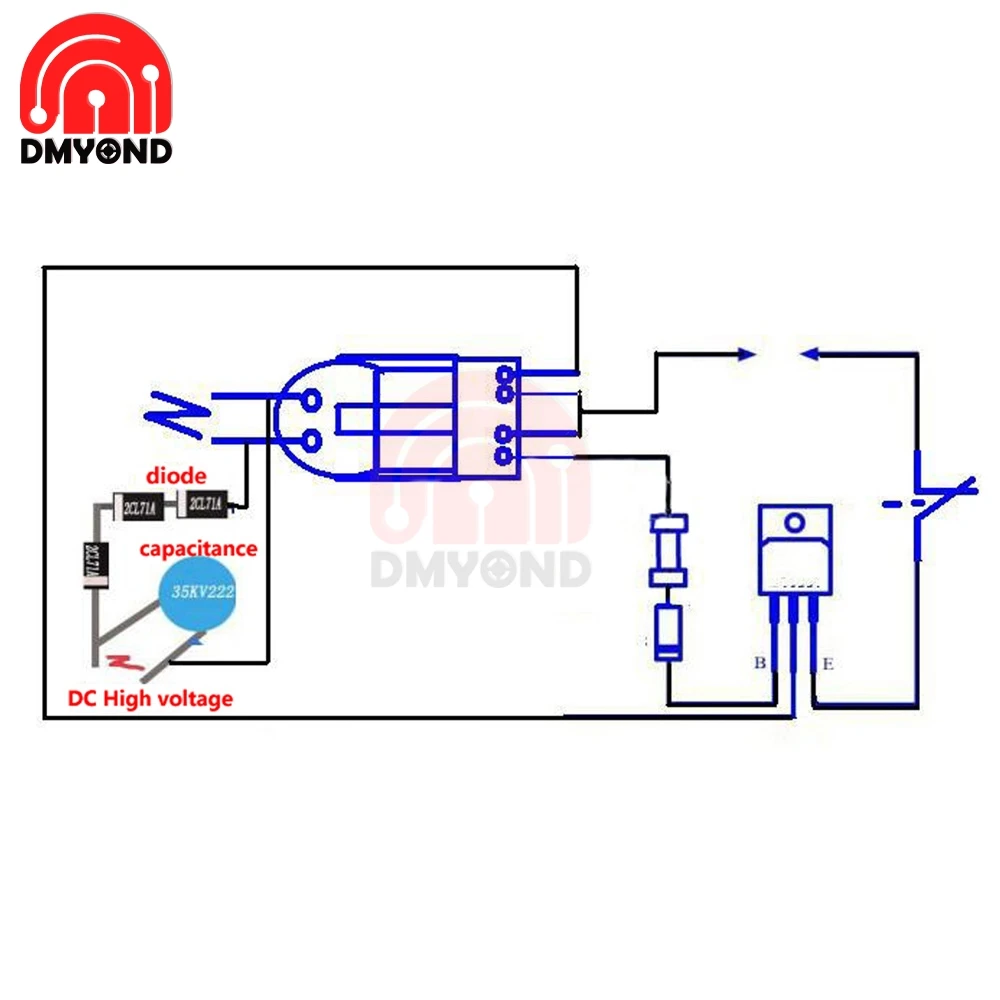

3). После успешного производства, если выход подключен к цепи двойного напряжения, состоящей из высоковольтного конденсатора и трех высоковольтных выпрямителей, может быть сгенерирован Высокое напряжение постоянного тока, который может сделать Анионный генератор.

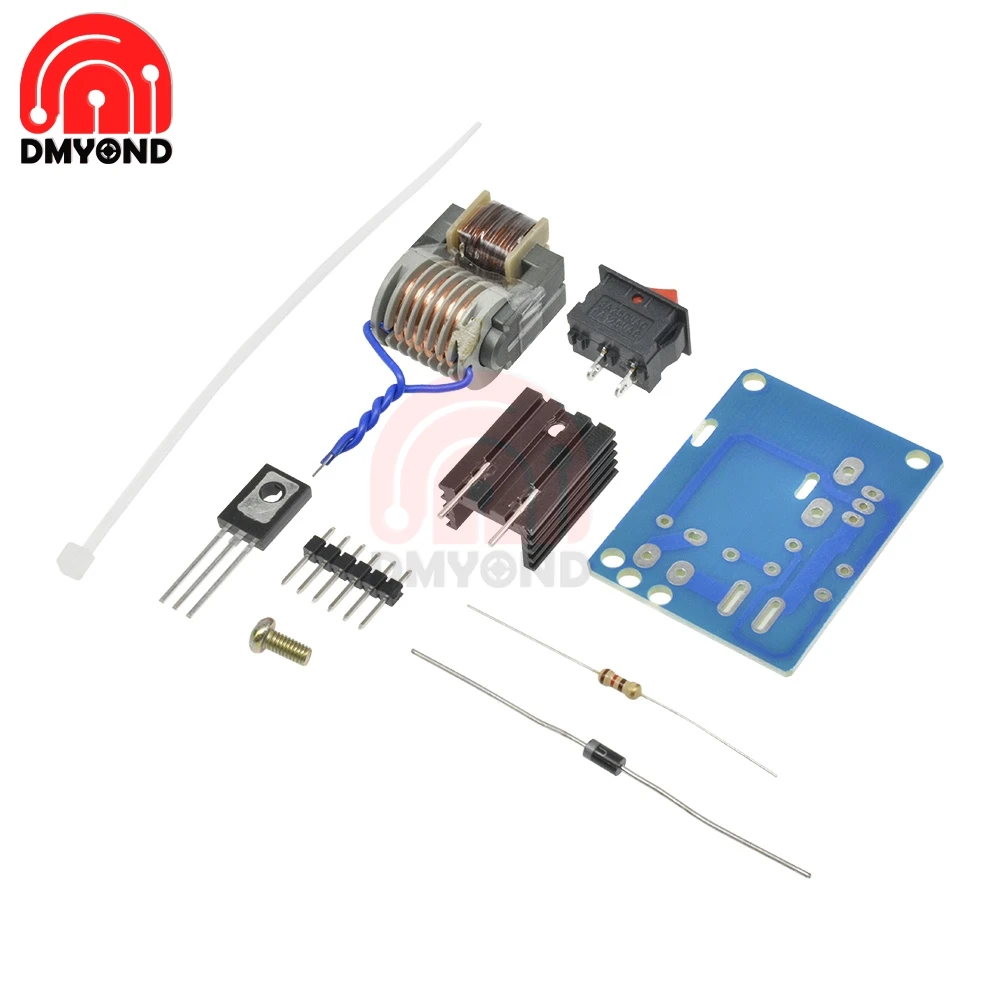

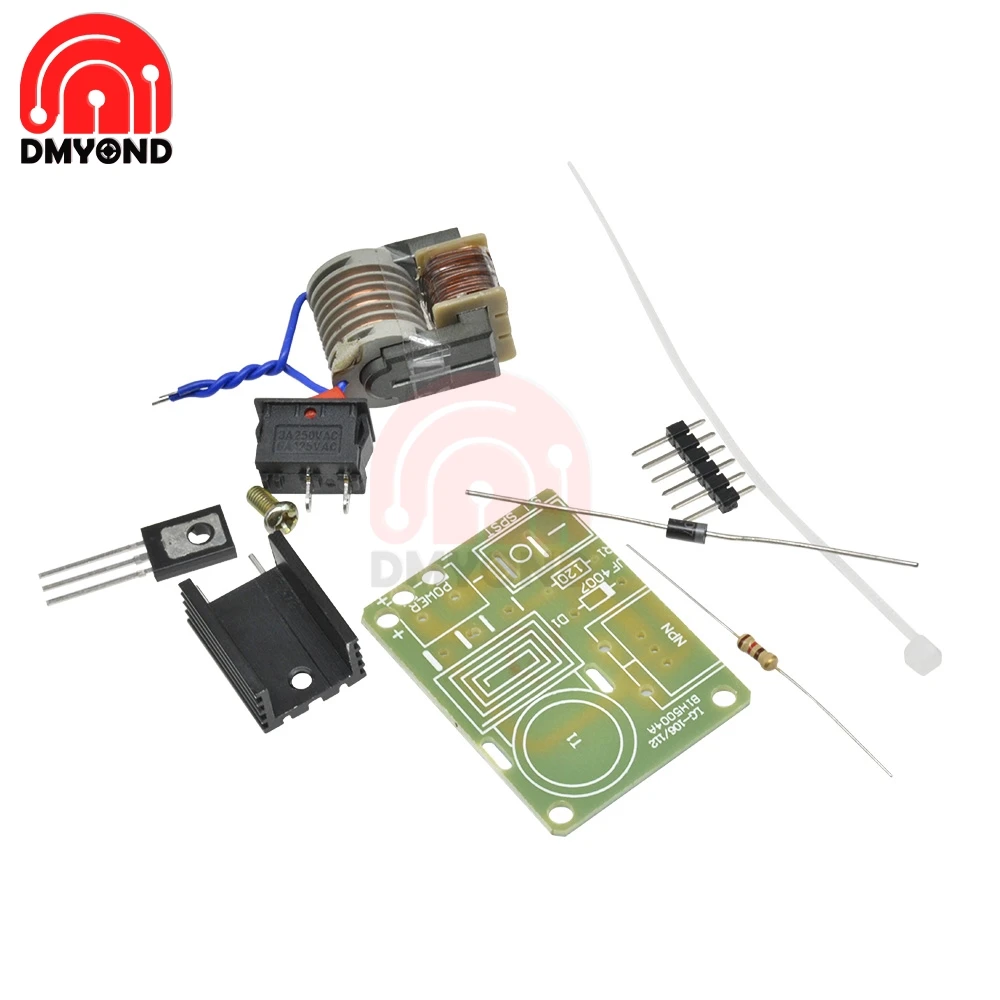

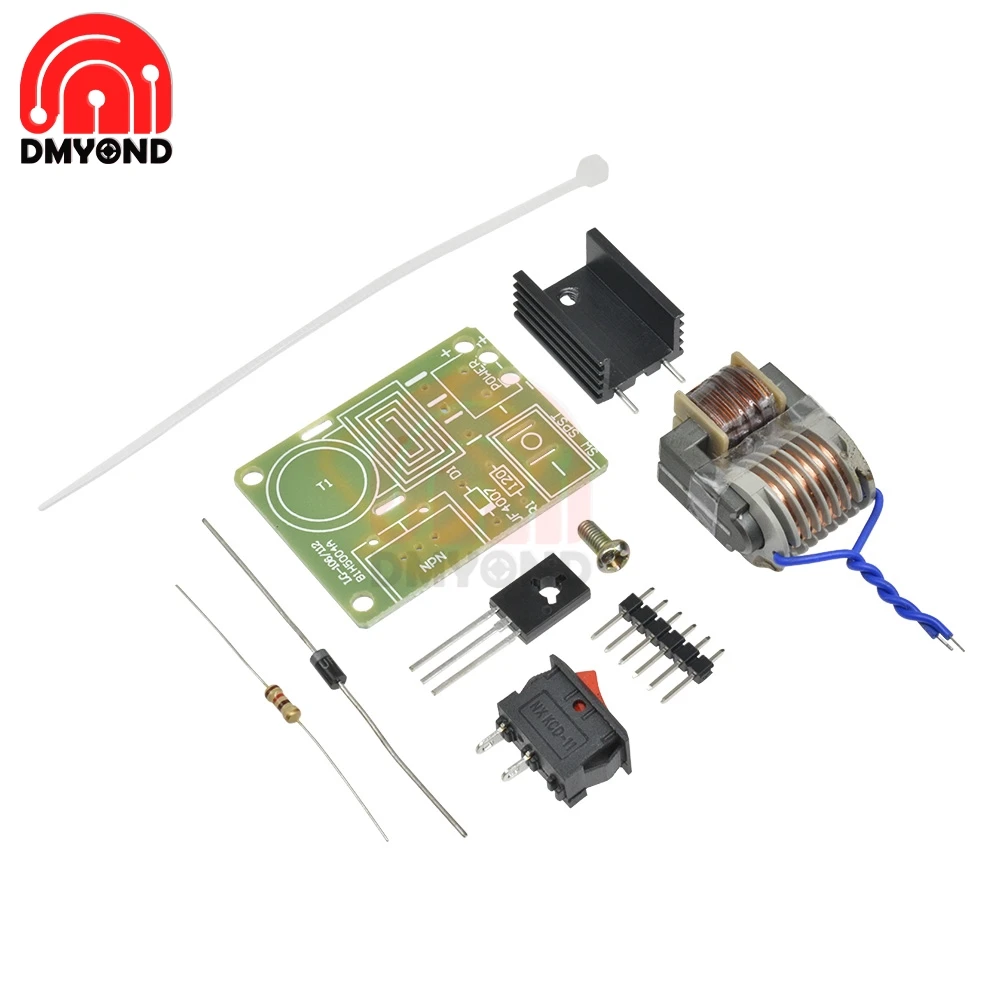

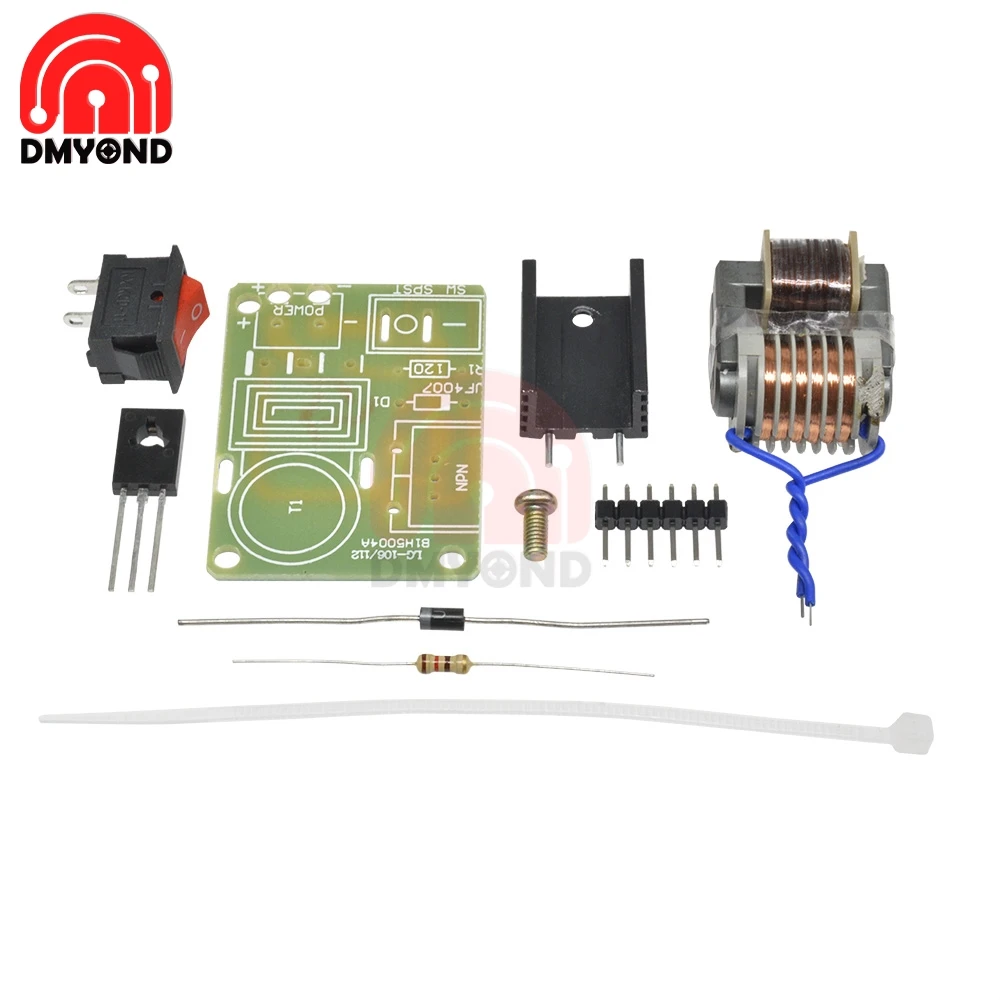

Посылка включает в себя:

15VKE = Тип 1 повышающий трансформатор x1
Печатная плата X 1
120 Ом резистор X 1
UF4007 ультрабыстрый Восстанавливающий диод X 1
ТРАНЗИСТОР N20 X 1
Радиатор X 1
M3 * 6 винтов X 1
Переключатель лодки X 1
3 pin X 1
