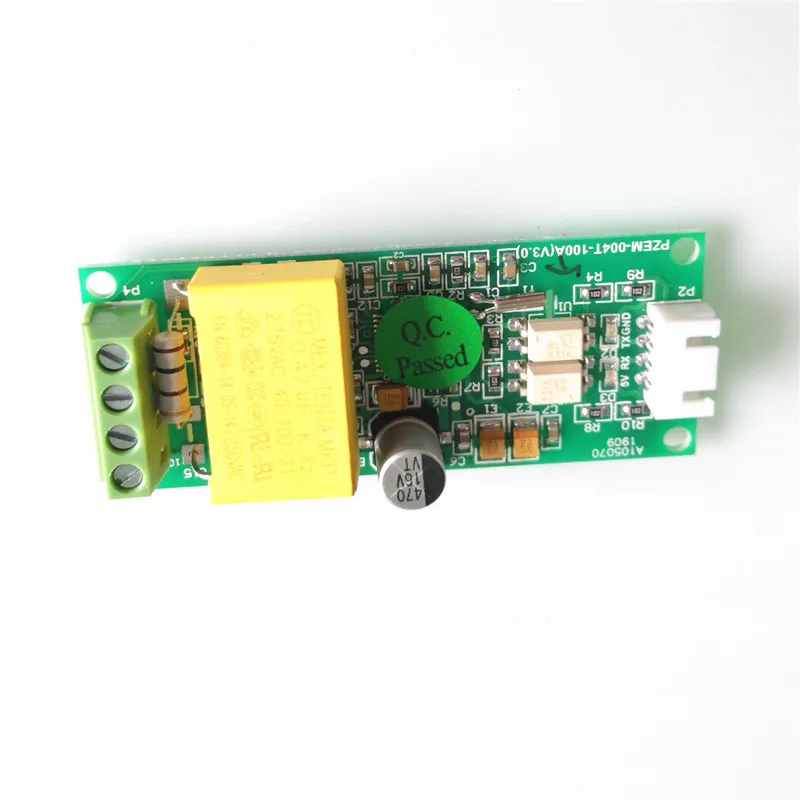

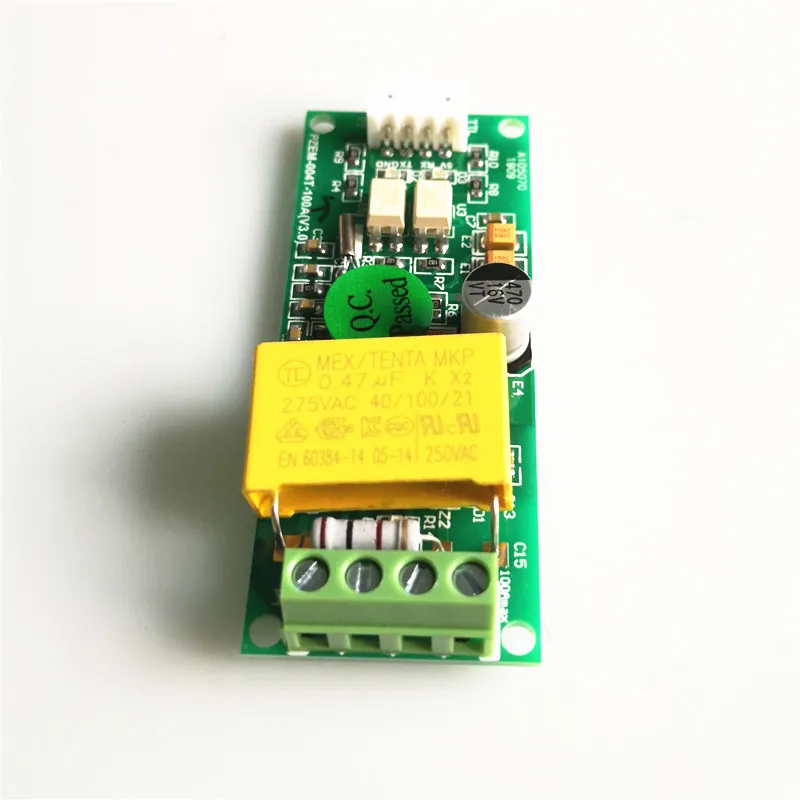

PZEM-004T новая версия ttl мощность энергии Ватт метр AC 220 V 100A электричество Вольт Ампер ватт кВтч вольтметр Для Arduino с катушкой CT

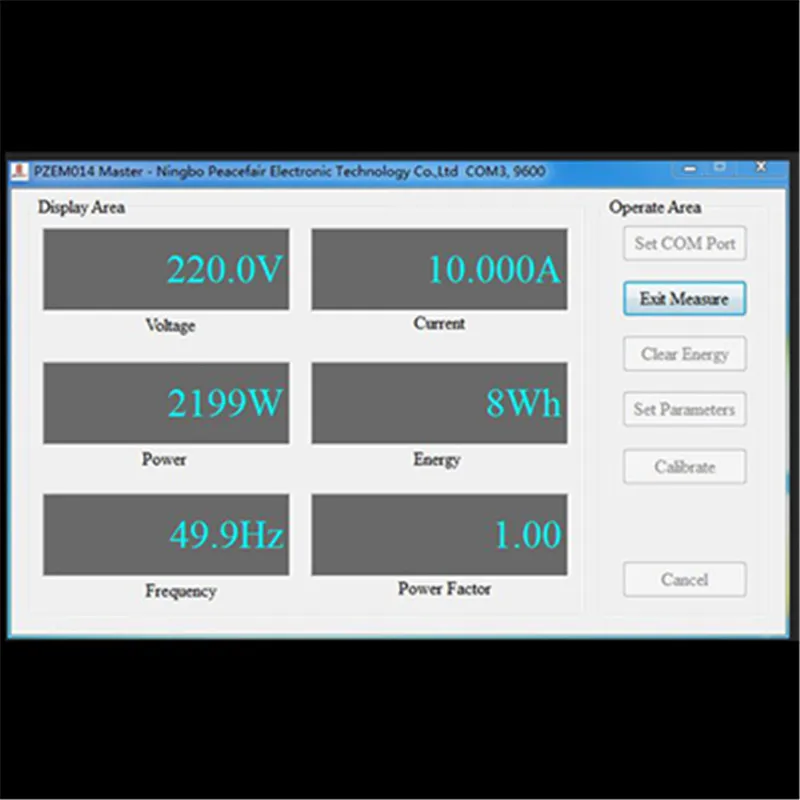

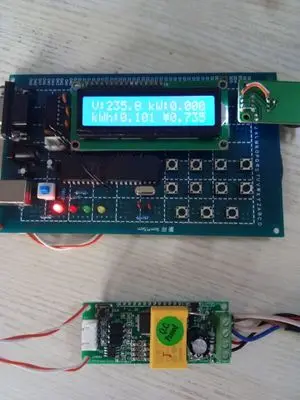

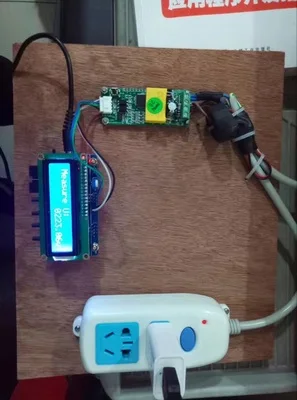

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.

Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт)

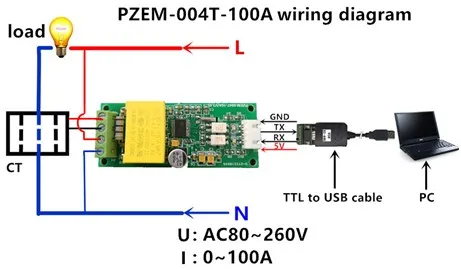

PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор)

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия, чтобы заменить старую версию. Старая версия была распродана и больше не производит. Обновленная информация:

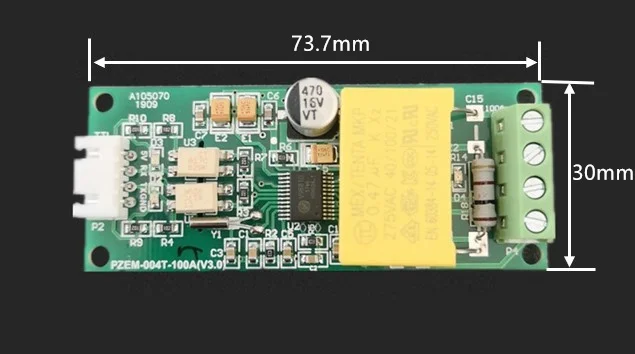

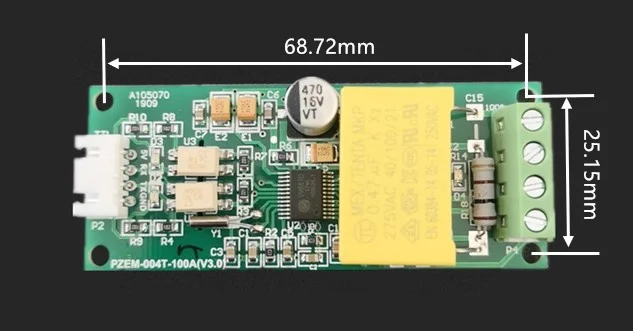

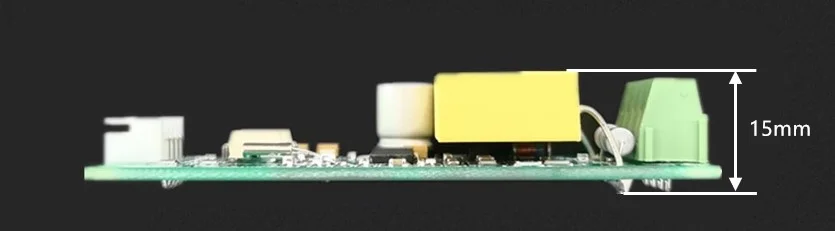

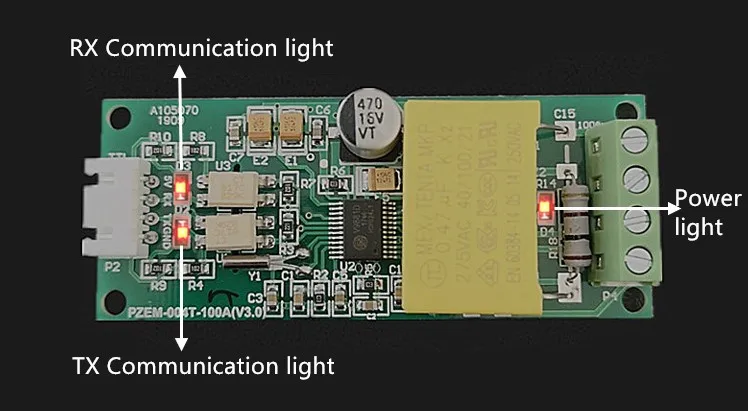

1. Новая версия имеет такой же размер и порт ttl, как и раньше

2. Программное обеспечение является новым, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется на Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает Набор для 0-10A

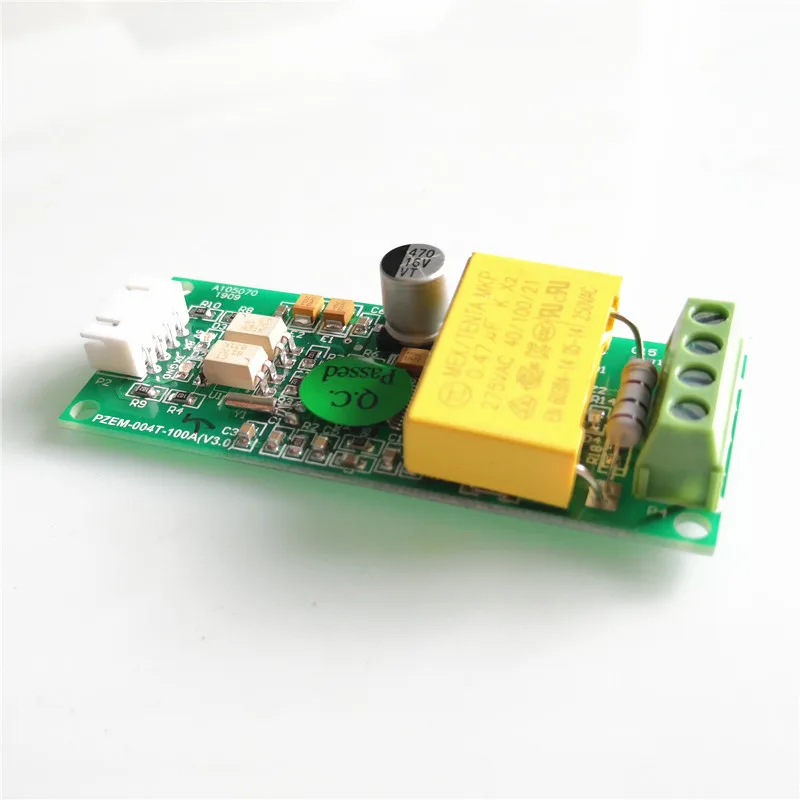

4. В настоящее время продукт по-прежнему голый PCB, но в будущем мы будем иметь хороший внешний корпус.

Теперь вы все еще можете использовать старую ссылку, чтобы отправить заказ, если есть какие-либо вопросы, свяжитесь со службой, чтобы получить дополнительную информацию.

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 пусковое Измерение тока: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥1000вт, он отображает только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10kWh, дисплей блока Wh (1kWh = 1000Wh), например: 9999Wh

≥10kWh, блок дисплея kWh, такой как: 9999.99kWh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1,8Связь интерфейс

RS485 интерфейс

1,1Физический уровень протокол

Физический слой использует интерфейс связи UART to ttl

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности

1,2Применение протокол

Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве адреса трансляции, подчиненному не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может использоваться только в среде с одним рабом и может использоваться для калибровки и т. д.

1,3Читать результат измерений

Командный формат мастера считывает результат измерения (всего 8 байт):

Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Командный формат ответа от подчиненного делится на два вида:

Правильный ответ: рабочий адрес + 0x04 + количество байт + зарегистрировать 1 Высокий байт данных + зарегистрировать 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта

Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

Ненормальный код анализируется следующим образом (см. Ниже)

L 0x01, незаконная функция

L 0x02, незаконный адрес

L 0x03, незаконные данные

L 0x04, ошибка раба

Таблица результатов измерений приведена в следующей таблице

Адрес регистра

Описание продукта:

Разрешение

0x0000

Напряжение соотношение цена/качество

1LSB соответствуют 0,1 V

0x0001

Значение тока низкое 16 бит

1LSB соответствуют 0.001A

0x0002

Значение тока высокое 16 бит

0x0003

Низкое значение мощности 16 бит

1LSB соответствуют 0,1 W

0x0004

Мощность значение высокое 16 бит

0x0005

Низкое значение энергии 16 бит

1LSB соответствуют 1Wh

0x0006

Высокая энергетическая ценность 16 бит

0x0007

Значение частоты

1LSB соответствуют 0,1 Гц

0x0008

Мощность фактор соотношение цена/качество

1LSB соответствуют 0,01

0x0009

Состояние тревоги

0 xFFFF является сигналом тревоги, 0x0000не является сигналом тревоги

Например, мастер отправляет следующую команду (код проверки CRC заменяется на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Указывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01, а начальный адрес регистра-0x0000

Правильный ответ от Ведомого является следующим образом:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

Напряжение l-0x0898, преобразуется в десятичное-2200, отображение-220,0 в

L ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A

Мощность l-0x00000898, преобразуется в десятичное-2200, дисплей-220,0 Вт

L энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh

L частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц

L Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00

Состояние будильника составляет 0x0000, означает, что сила тока ниже порогового значения мощности будильника

100% новый бренд высокого качества

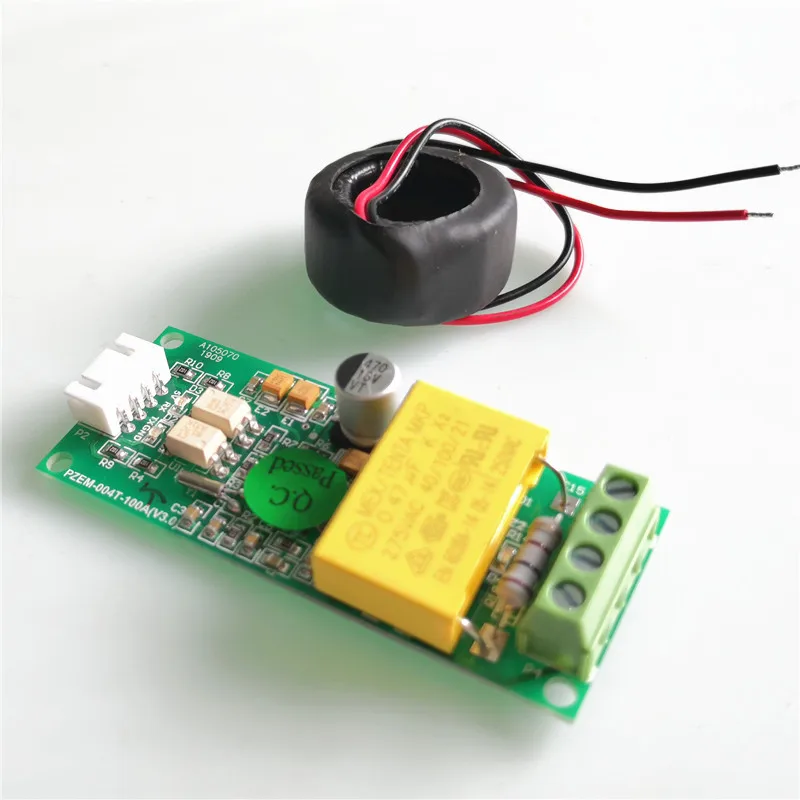

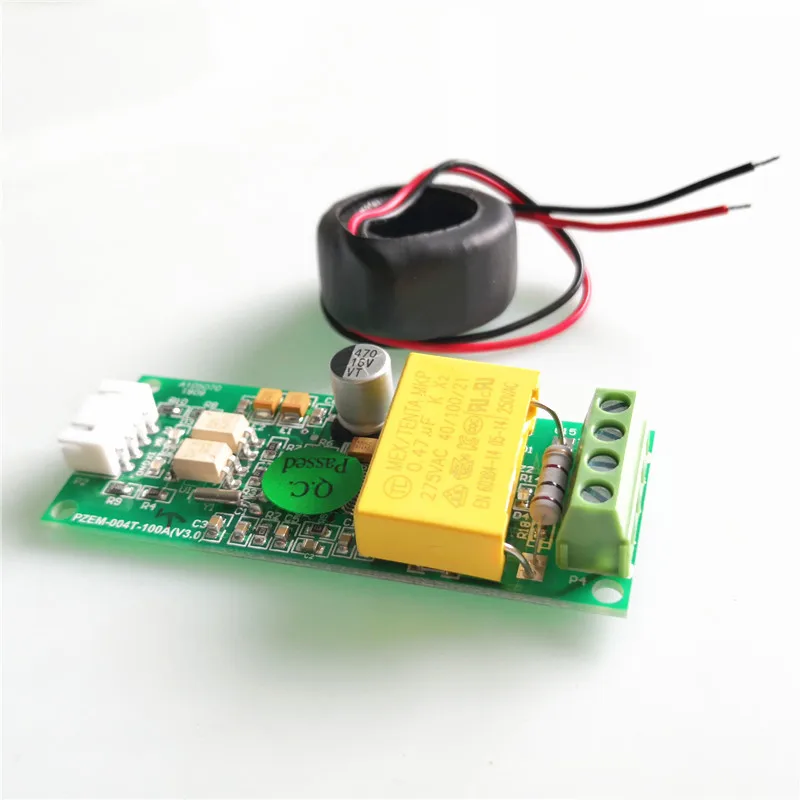

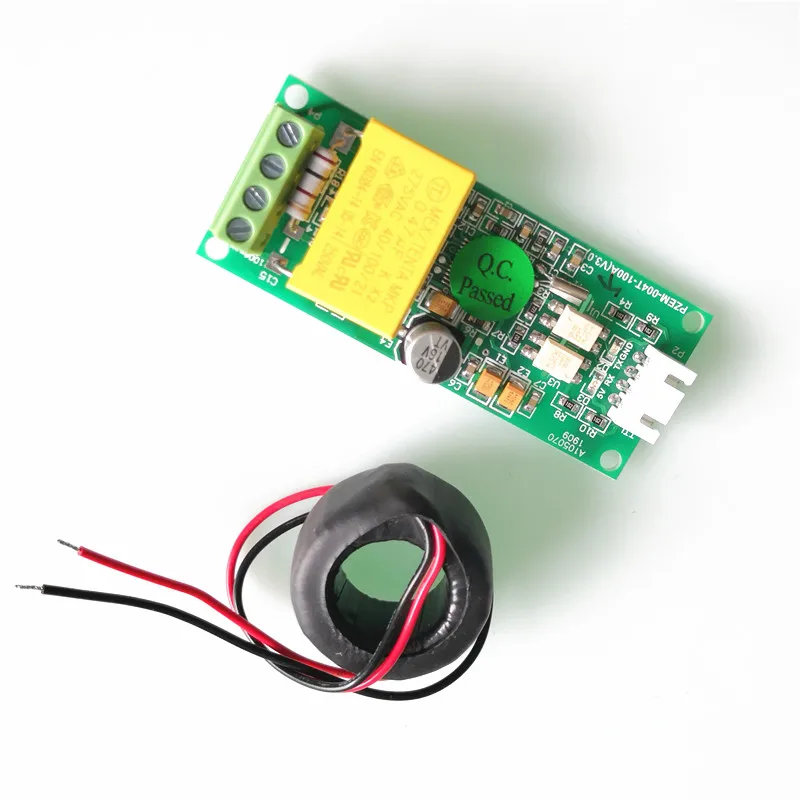

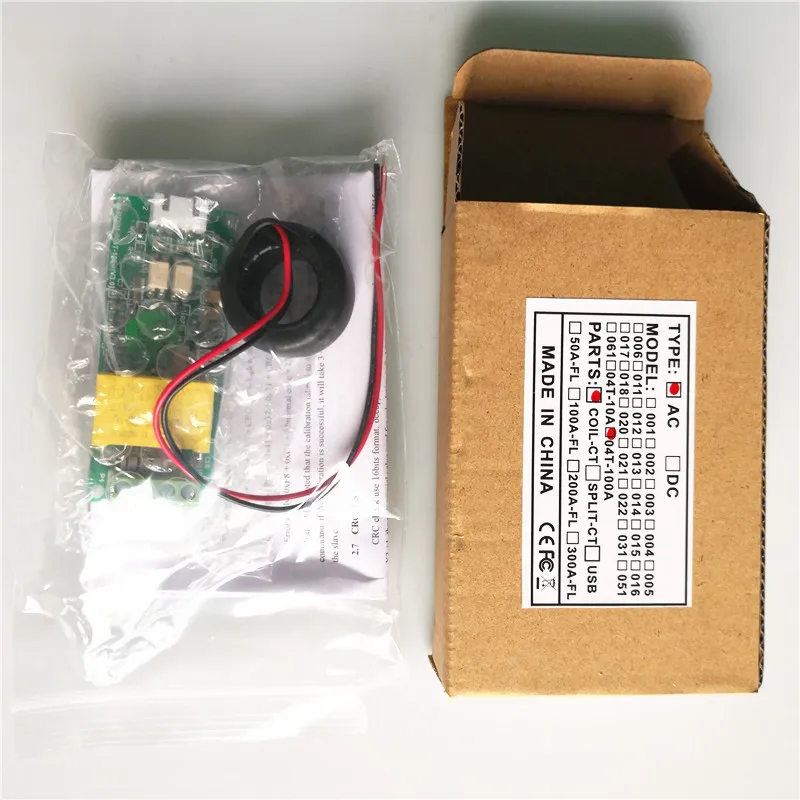

1 X PZEM-004T переменного токаВольтметр Амперметр

1 X Катушки CT
