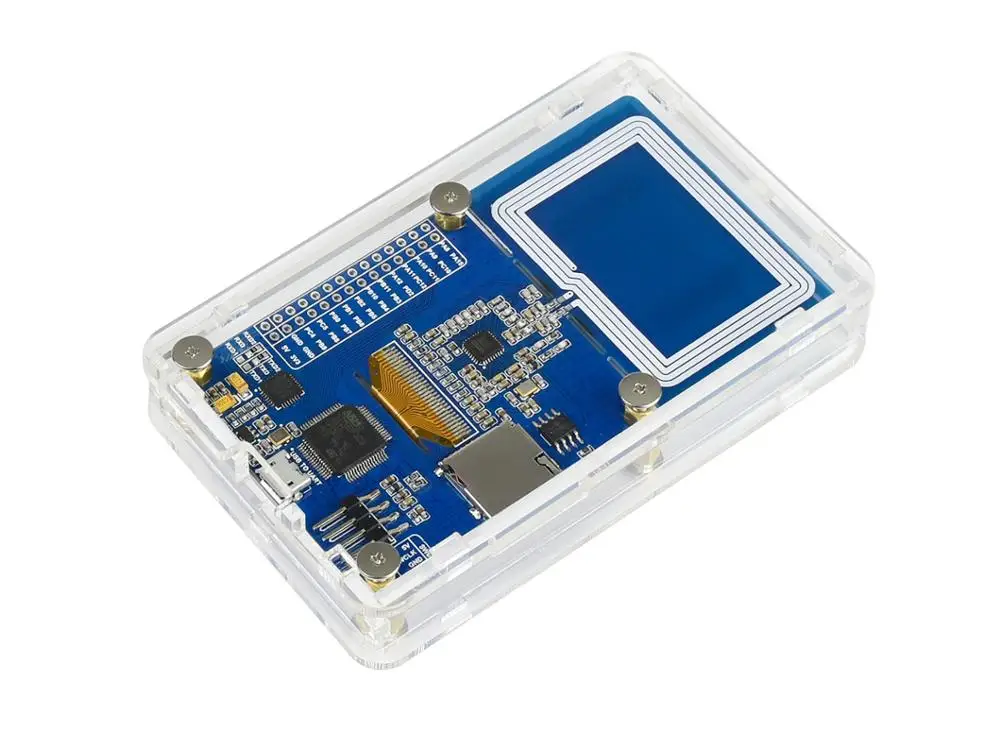

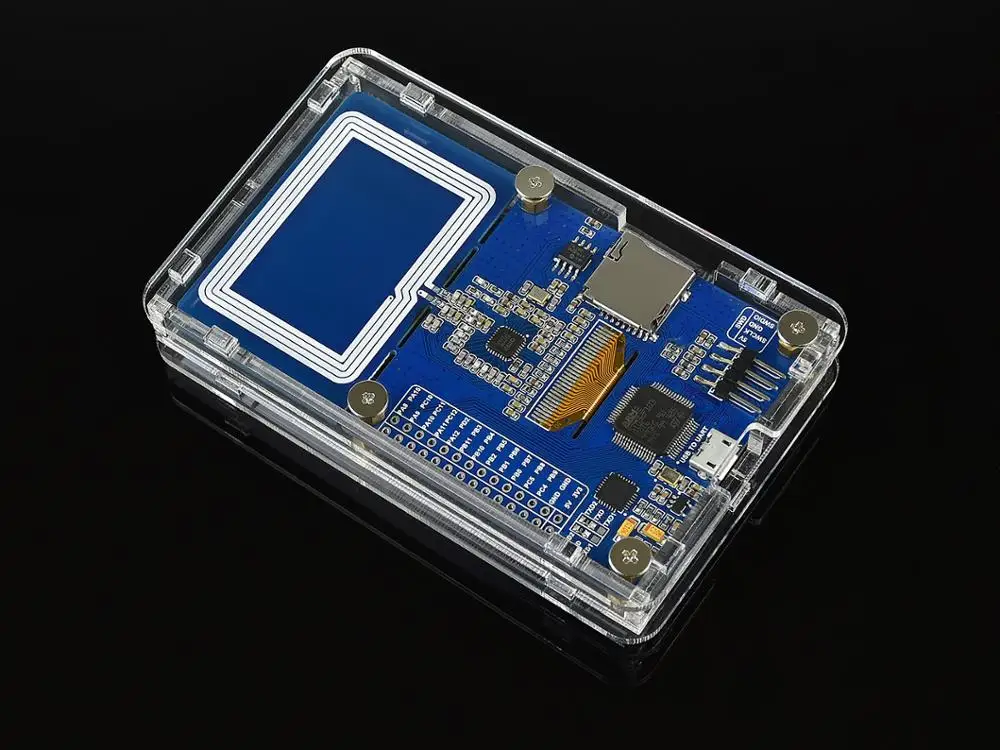

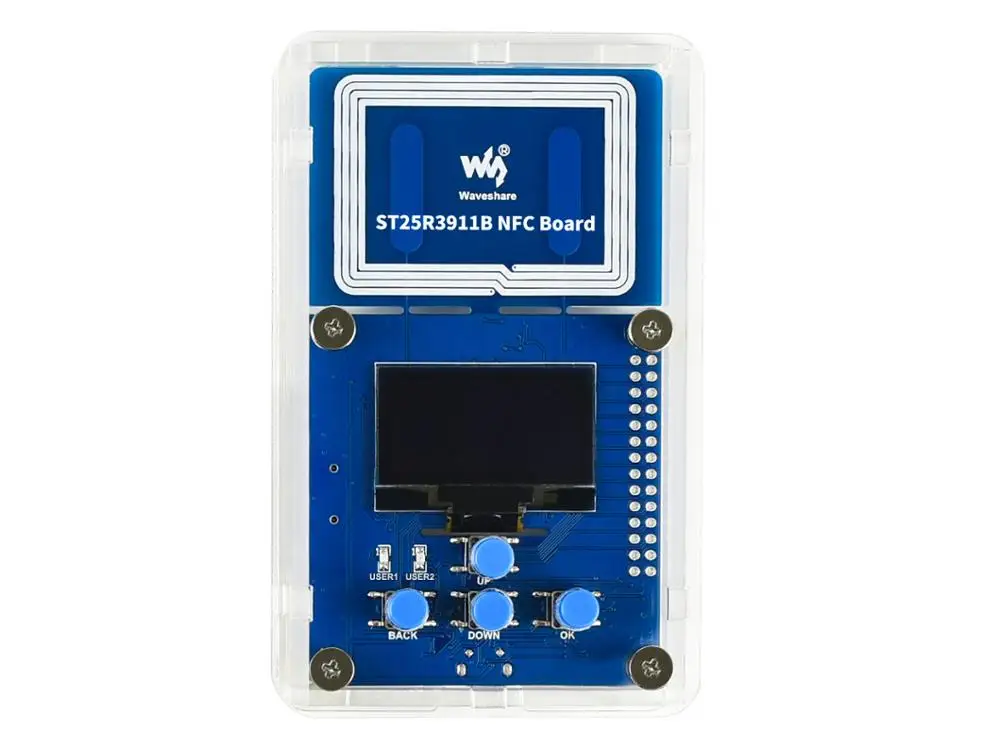

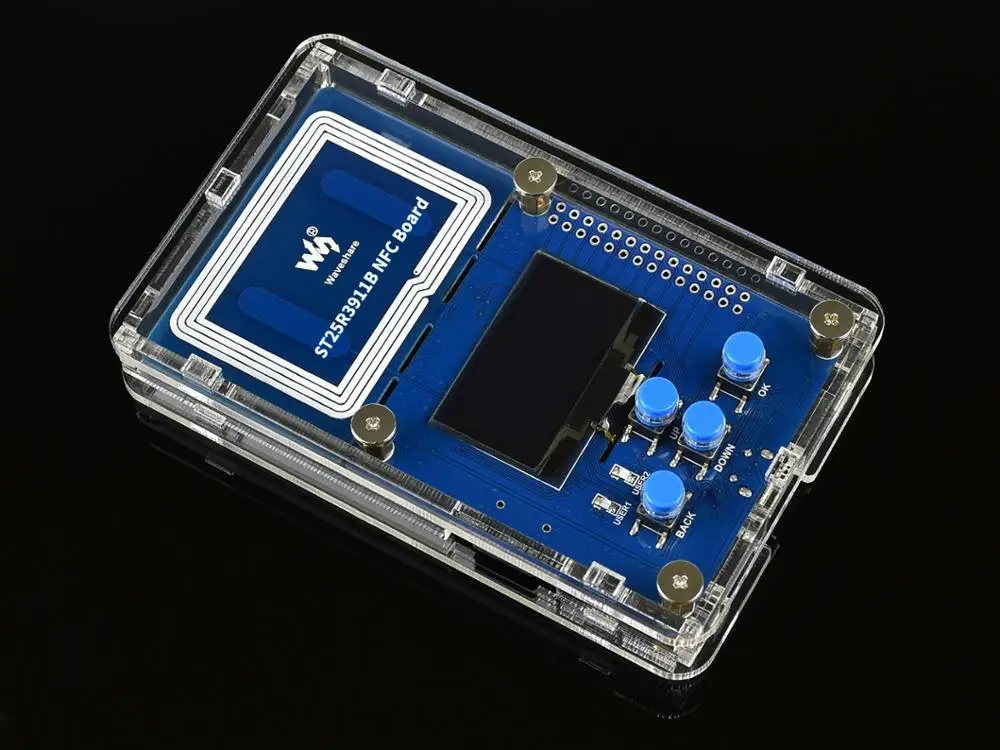

Комплект разработки NFC ST25R3911B считыватель контроллер STM32F103 несколько протоколов



Описание продукта:



ST25R3911B набор разработки NFC, NFC считыватель, STM32F103 контроллер, мульти NFC протоколы Обзор

Это набор разработки NFC, основанный на ST25R3911B, с контроллером STM32F103R, oled-дисплеем, кнопками пользователя и распространенными используемыми интерфейсами. Это ваш идеальный выбор для обучения и разработки приложений NFC.

Несколько NFC протоколы поддерживаются в комплекте (не более 1,4 Вт Выходная мощность и низким энергопотреблением емкостный пробуждения функция. Он подходит для приложений, которые требуют высокой производительности, гибкости и низкого энергопотребления, таких как контроль доступа, оформление билетов, промышленность, медицинское лечение, продукт потребления и так далее.

Особенности Поддержка нескольких протоколов: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa™ Дифференциальный дизайн антенны, выходная мощность до 1,4 W, длиннее, дистанционная чувствительность Встроенный маломощный ёмкостный датчик, позволяет распознавать и принимать емкостные wakeup, обнаруживая соседнюю карту без включения магнитного поля считывателя Контроллер STM32F103RBT6, легкий для обучения, оценки или прямой интеграции, не требует другого внешнего контроллера 1,3 "oled-дисплей, позволяет визуально деятельность Встроенная S RAM, дополнительное пространство для внутренней RAM Слот Micro SD, поддерживает внешнюю tf-карту для хранения данных для передачи через NFC 4x кнопок, 2x пользовательских индикаторов, удобен для отладки Встроенный интерфейс программирования, UART интерфейс отладки, прорыв все неиспользованные контакты IO для подключения других пользовательских периферийных устройств Индивидуальный акриловый чехол, защитный и пыленепроницаемый, выглядит лучше Поставляется с ресурсами разработки и руководством Технические характеристики NFC чип: ST25R3911B Рабочая частота: 13,56 МГц Выход мощность: 1,4 Вт (макс) Связь интерфейс SPI Протокол поддержки:

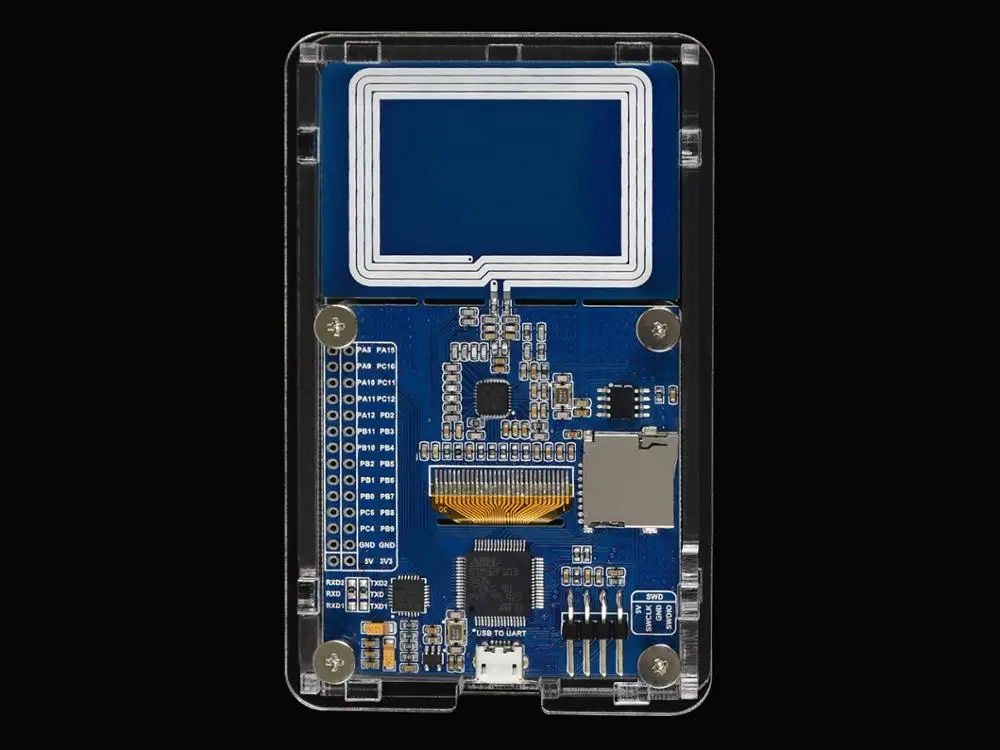

ISO18092 (NFCIP-1) Активный P2P ISO14443A, ISO14443B и FeliCa™ ISO15693 Другие индивидуальные протоколы (такие как MIFARE™ Classic) Напряжение источника питания: 5 В Рабочее напряжение: 3,3 V What's on Board

1. STM32F103RBT6
Ядро:РУКА® 32-бит Cortex™-M3 Рабочая частота:72 МГц Операционной Напряжение:2,0 V-3,6 V Посылка:LQFP64 Память:128 Кб Flash, 20 КБ SRAM Связь интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB AD & DA конвертеры:2 x AD (12 бит, 16 каналов) 2. ST25R3911B:Чип NFC, aka AS3911B 3. 23LC1024:SRAM, 1 Мбит/с 4. CP2102:USB в UART конвертер, для отладки 5. SPX3819:3,3 V регулятор напряжения 6. 1,3 "OLED:Синий дисплей, 128 × 64 пикселей, драйвер SH1106 7. 4x кнопки пользователя: 8. 2x пользовательские индикаторы 9. MCU неиспользуемые контакты 10. USB к порту UART 11. ; Слот для карт памяти Micro SD 12. SWD программирования интерфейса 13. NFC индукционная катушка 14. UART pin конфигурации
RXD: подключен к RXD2 по умолчанию, изменяется к RXD1 через резистор 0Ω
TXD: по умолчанию подключен к TXD2, заменяется на TXD1 через резистор 0Ω Пример

Данный пример показывает ход обновления содержимого дисплея электронной бумаги с питанием от NFC. Детали требуется:

ST25R3911B NFC плата (этот продукт) 4,2 дюймов NFC-e-Бумага(Не входит в комплект) Карта Micro SD 16 Гб(Не входит в комплект)

Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/ST25R3911B_NFC_Board



Посылка содержание

Вес:0,083 кг

1. ST25R3911B NFC доска x1 -1 шт.
