PWM импульсный ЖК цифровой дисплей с коэффициентом мощности частоты 1 Гц ~ 150 кГц

PWM импульсный ЖК цифровой дисплей с коэффициентом мощности частоты 1 Гц ~ 150 кГц

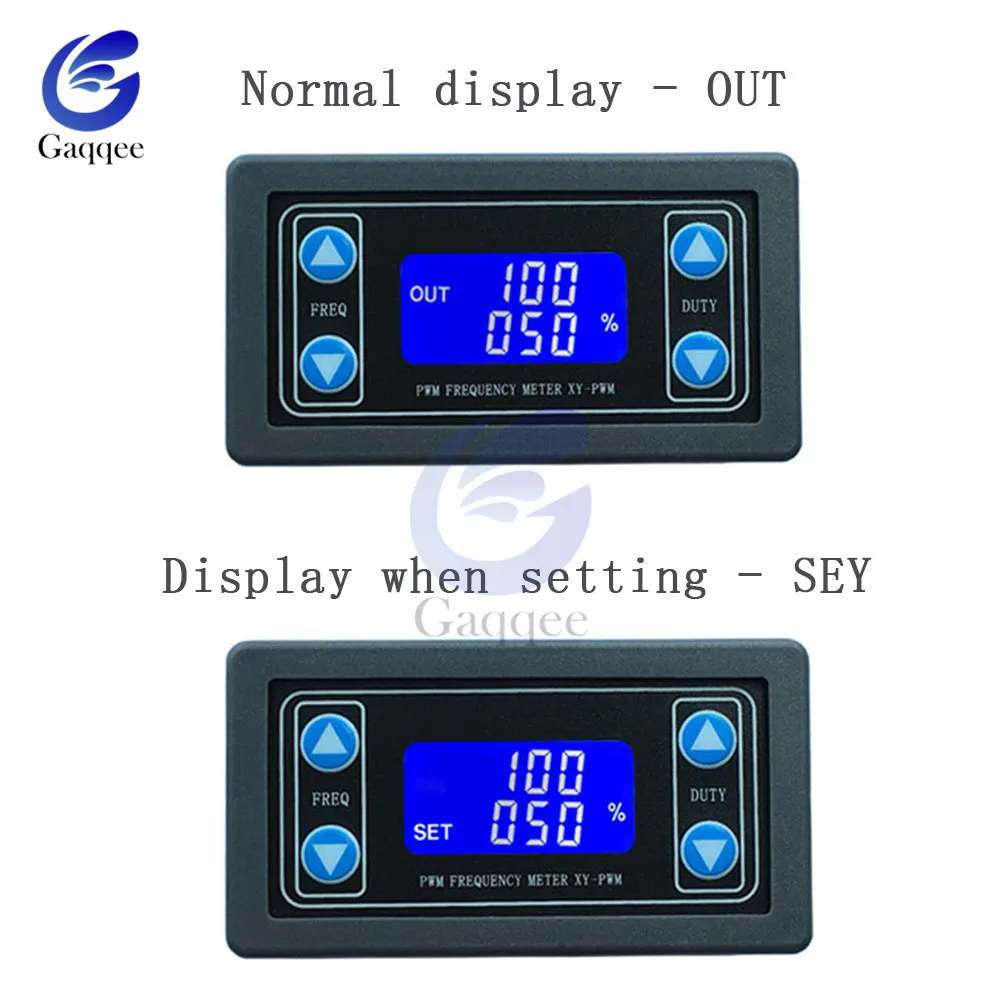

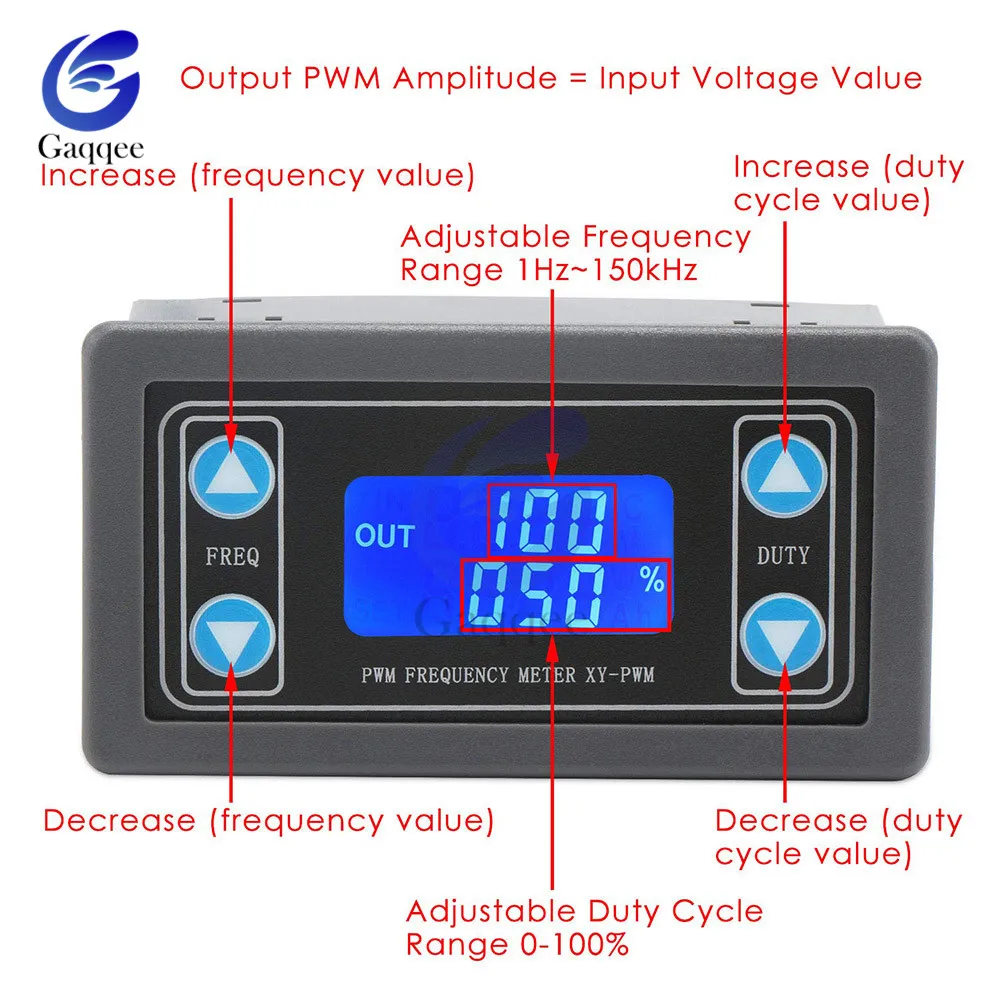

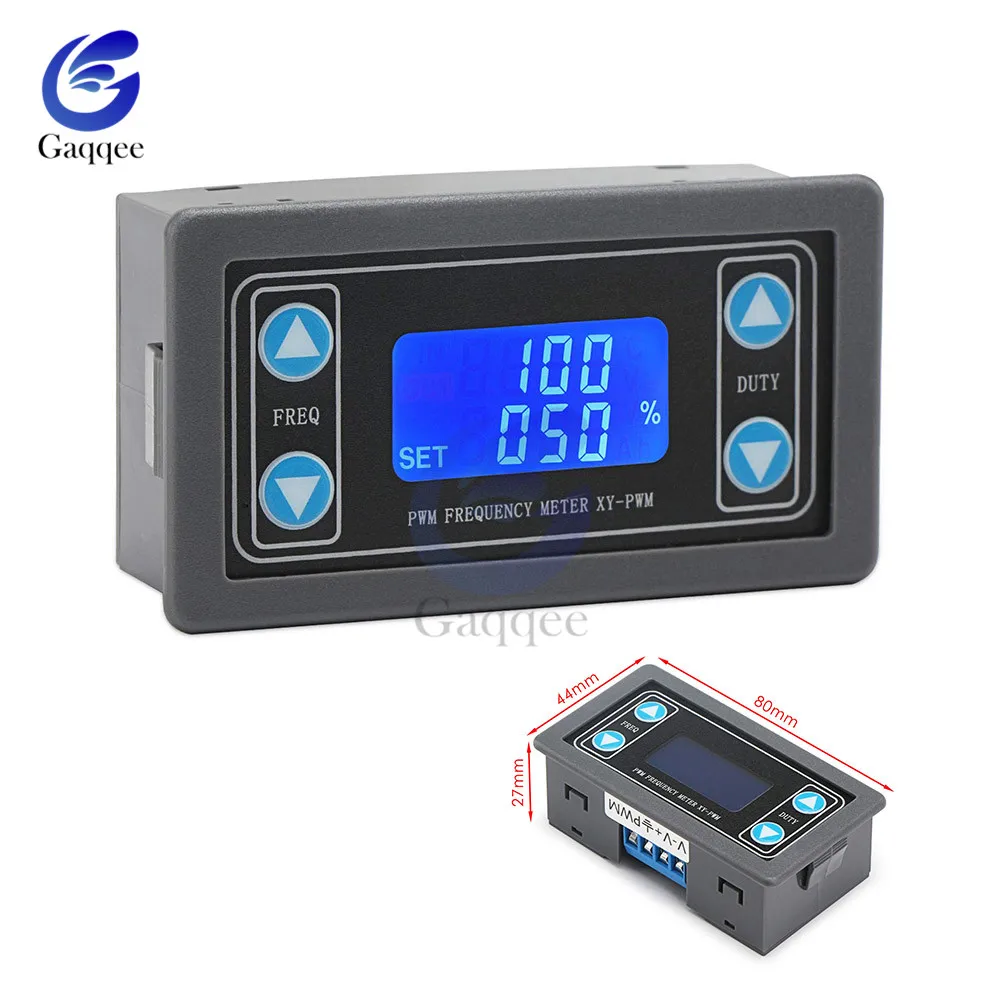

Параметры: Рабочее напряжение: 3,3 ~ 30V; Частотный диапазон: 1 Гц ~ 150 кГц; Частота Точность: Точность составляет около 2% в каждом диапазоне. Сигнал возможность нагрузки: выходной ток может быть около 5 ~ 30ma; Выход Амплитуда: PWM амплитуды равна напряжение питающей сети. Температура окружающей среды: от-20 до + 70 C. Описание модуля ШИМ-выход может установить частоту и длительным сроком службы. Частота делится на четыре направления: автоматическое переключение: 1.XXX (без запятой): самый маленький блок 1 Гц, а стоимость ниже представлен перечень 1 Гц ~ 999 Гц; Минимальная единица 2.X.XX (знака после запятой в 100 бит) 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц; 3.X X.X (знака после запятой в десятку населенных пунктов): самый маленький блок 0,1 кГц; А радиус действия составляет 10,0 кГц ~ 99,9 кГц. 4.X.X.X (знака после запятой в Десять биты и 100 бит): самый маленький блок-1 кГц; А радиус действия составляет 1 кГц ~ 150 кГц. E.g. Частота отображения: 100 указывает на ШИМ-Выход 100 Гц импульсный; 1,01 представляет собой импульса ШИМ-выход 1,01 K. 54,1 представляет собой импульса ШИМ-выход 54,1 кГц. 1.2.4 указывает на импульса ШИМ-выход 124 кГц. Рабочий цикл: 0 ~ 100%; Все настройки сохраняются за счет отключения питания. Настройка параметров Модуль имеет четыре независимых ключи, используется, чтобы установить частоты и срока службы, поддержка короткое нажатие (увеличивать или уменьшать единое целое) и нажмите и удерживайте кнопку (быстро увеличивать или уменьшать), очень простой, настройка параметров автоматически сохраняет, потеря мощности не теряется. Область применения: 1. Используется в качестве квадратный волновой генератор сигналов для того чтобы произвести прямоугольную волну сигналы для разработки. 2. Используется для того чтобы произвести прямоугольную волну сигнализирует о том, что Управление электроприводу. 3. Генерирует Регулируемый Пульс для использования MCU; 4. Создать Регулируемый импульсов, чтобы контролировать связанные схемы (ШИМ и регулирование скорости приложений). Размеры: 7.8x4.2x2.6 см/3.07x1.65x1.02inch Примечание: Допускается погрешность в 1-3 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Из-за разницы между различными мониторами изображение может не отражать фактический цвет товара. Спасибо!

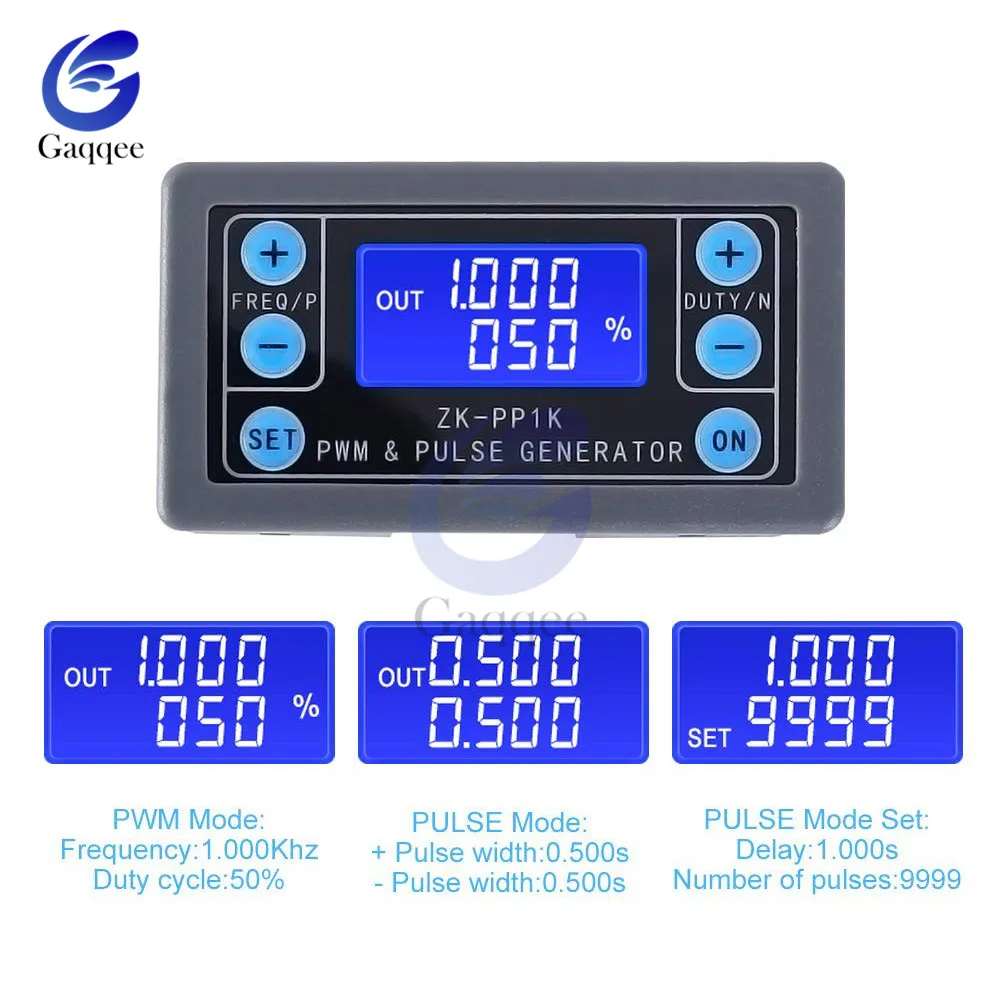

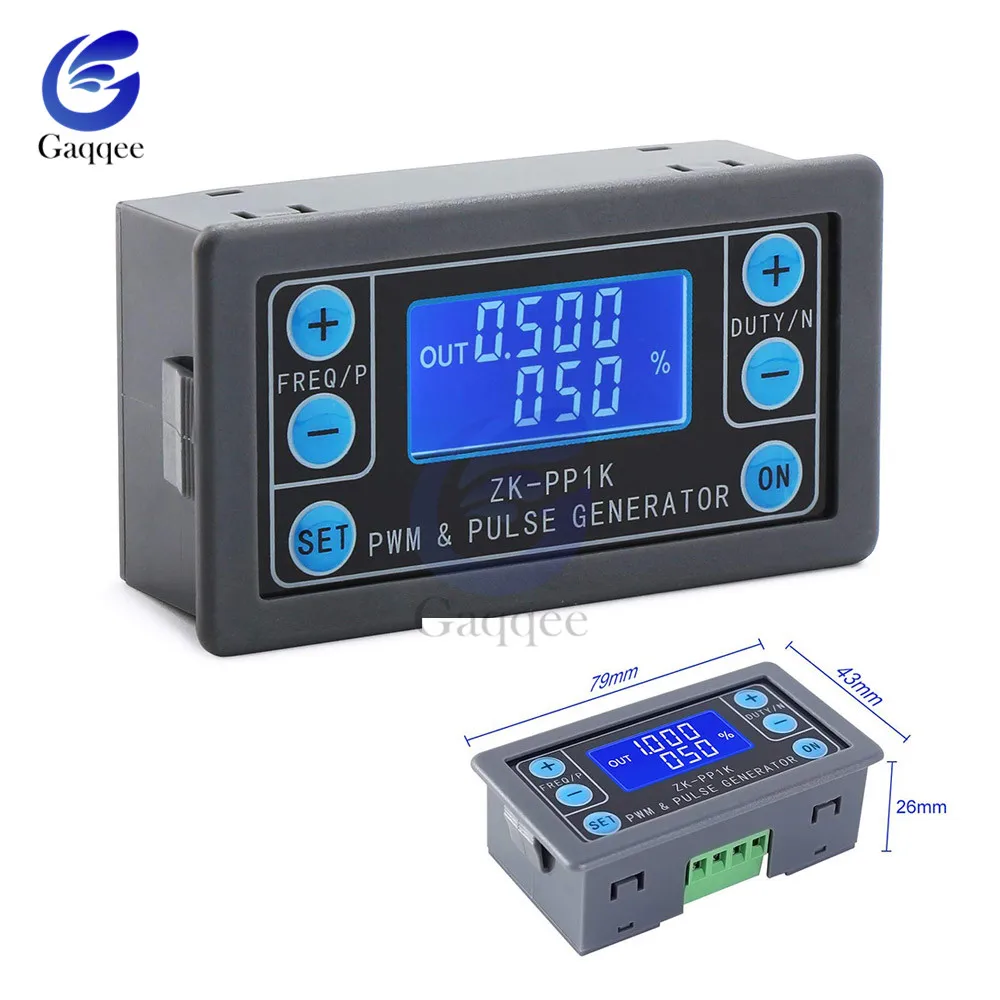

Параметры: PWM генератор сигналов, прямоугольную волну прямоугольная волна генератор сигналов Используется для того, чтобы создать прямоугольную волну прямоугольная волна сигнала, которое предназначено для двигателя постоянного тока или Драйвер шагового двигателя; Шаговый двигатель, серводвигатель, Электрический вышлите ваш заказ прямо к этому поставщику рука робота Сочетают в себе драйвер для того чтобы осуществить затемнения, регулирование скорости, управление Соленоидный клапан и т. Д. Однако это не позволяет сделать непосредственно водить потребителей, таких как электрические лампы, двигатели постоянного тока, и электромагнитные клапаны Основные характеристики: Два режима может быть выбран: PWM mode-частота (непрерывный), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и пульс всегда излучается; Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки запуска и Регулируемое количество импульсов. 1,2 с кнопка стоп, внешний переключатель также может быть использован для того чтобы контролировать выход сигнала ВКЛ/ВЫКЛ. 1,3 широкий диапазон входного напряжения 3,3-30V, с анти-Защита от неправильной полярности, 5,08 мм терминал проводки Технические параметры: Рабочее напряжение: 3,3 ~ 30V, с анти-Защита от неправильной полярности Диапазон частот: от 1 Гц ~ 150 кГц, точность около 1% Рабочий цикл диапазон: 0-100%, 1% шаговый двигатель Количество импульсов: 1-9999 или бесконечное (дисплей "---- 'подставки для графеновой батареи infinity) Задержки по времени: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms Положительный и отрицательный длительность импульса: длина: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms Сигнал Грузоподъемность: менее 30mA Выход амплитуда сигнала: амплитуда равна напряжение источника питания Размер изделия: 79 мм * 43 мм * 30 мм Вес изделия: 40 г Упаковка: анти-статический мешок Описание: Кнопка инструкция по эксплуатации Режим ШИМ (дисплей имеет "%" для PWM режим) По заводским настройкам по умолчанию режим PWM режим, частота + и частота-ключ декодер каналов кабельного телевидения частоты, рабочий + и обязанность-машинка для установки кнопок рабочий цикл; Короткое нажатие на кнопку контроль выходного сигнала или остановить печь подача прекартится составляет 0, на экране отображается «выход» отмечены как есть выход, в противном случае он прекращает выход; Завод по умолчанию частота 1 кГц и срок службы-50%. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим. Импульсном режиме (не "%" на правой стороне дисплеи компьютеров импульсном режиме) Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку ON для управления выходом сигнала или остановки. В тех случаях, когда Выпуск остановлен, на выходе-0. На экране отображается «выход» для выхода, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд. Импульсный номер и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку ON, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если срок не будет отправлено, повторное нажатие на кнопку ВКЛ выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается. После того, как число импульсов отправляется на дисплее 'out' автоматически исчезает. Применение Управление примеры ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%. Выход включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечный цикл: Выберите импульсном режиме, позитивную ширину импульса установлен в 0,600, отрицательную ширину импульса установлен в 0,200, время задержки устанавливается на 0,000, И количество импульсов установлен --- подача заявки. Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме позитивную ширину импульса установлен в 0,600, отрицательную ширину импульса установлен в 0,200, Отложить время установлен на 5,000 и количество импульсов установлен на ----. Включите питание или нажмите кнопку Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100. Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается на 10,00 секунд, и номер импа Ульс безгранична. (----). Другое приложений могут посетить или обратитесь в службу поддержки покупателей Все параметры настройки не теряются, когда они выключены.

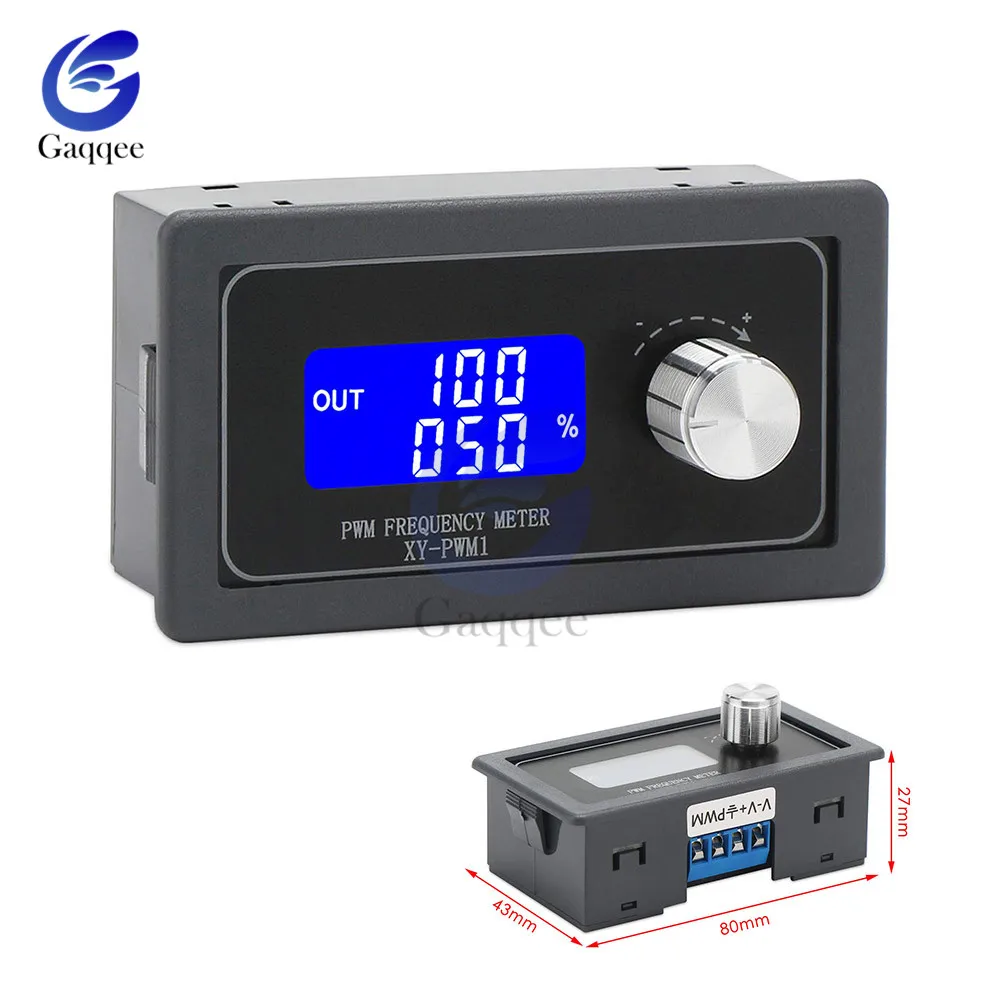

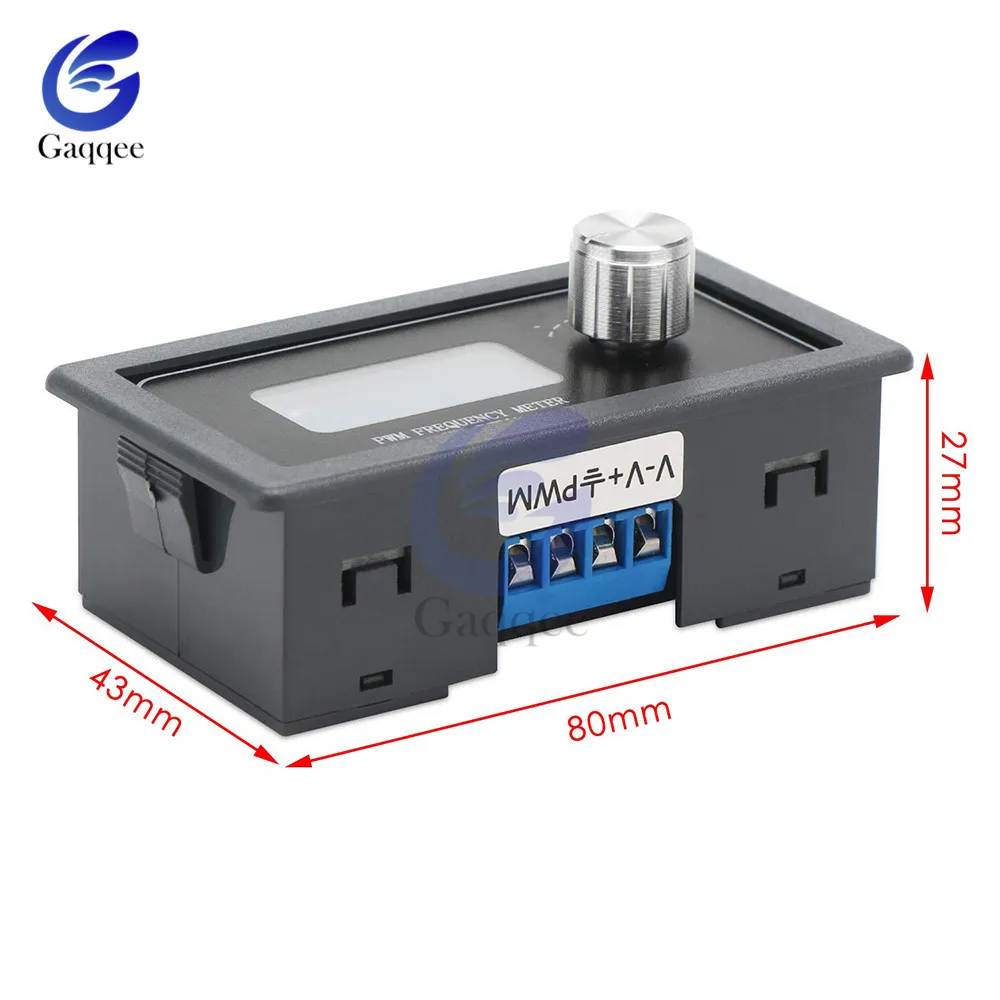

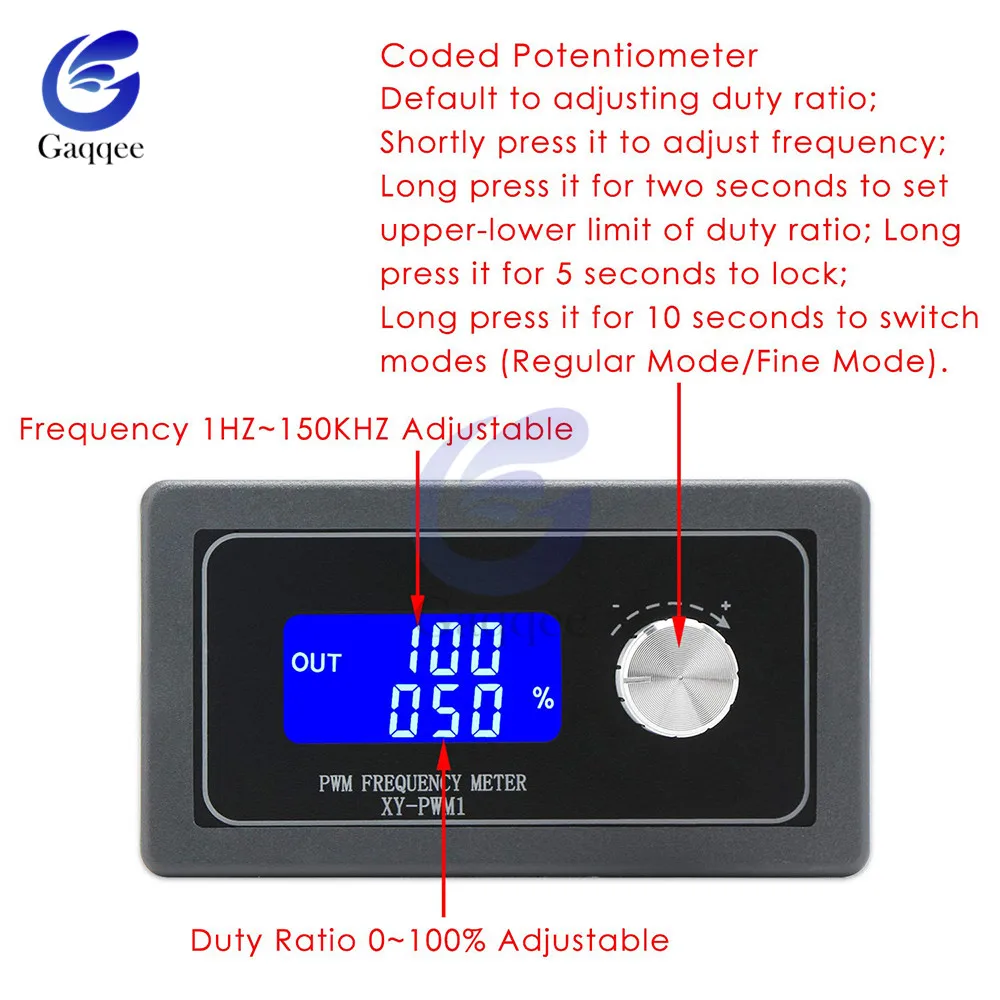

Параметры: Рабочее напряжение: DC 3,3-30 в Диапазон частот: нормальный режим 1Hz-150 кГц, точный режим 1 Гц-15 кГц Точность частоты: 2% в каждом диапазоне Сигнал Несущая способность: выходной ток около 5-30mA Выход Амплитуда: PWM амплитуды равен входное напряжение и соотношение цена/качество Рабочая температура: -20 -70 ℃ Диапазон рабочего цикла: 0-100% Особенности: Осветительные приборы с 2 режима. Управляется потенциометр. С функцией блокировки для того, чтобы избежать неправильной эксплуатации. Рабочий цикл верхний и нижний пределы регулируется. 2 режима: Обычный режим: Частотном диапазоне 1Hz-150 кГц, скважность, 000-100%), скважность, а также шаг 1% Точный режим: Частотном диапазоне 1 Гц-15 кГц, скважность, 00,0-100%), скважность, а также шаг 0.1% Применение: Как квадратный волновой генератор сигналов для разработки Как квадратный волновой генератор сигналов для мотор драйвер Регулируемые генератор импульсов для MCU Как генератор импульсов, связанных с контролем схемы (ШИМ, с регулировкой скорости). Частота Дисплей Инструкция: Частота делится на 4 диапазона и включается автоматически. 1. XXX: минимальная единица 1 Гц, диапазона значений 1 Гц ~ 999 Гц. 2. X.XX: минимальная единица 0,01 кГц, диапазона значений 1,00 кГц ~ 9,99 кГц. 3. X X.X: минимальная единица 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц. 4. X.X.X: минимальная единица 1 кГц; Диапазона значений 1 кГц ~ 150 кГц. Е. Г. Частота Отображает 100 представляет собой 100 Гц Отображает 1,01 представляет собой 1,01 кГц Отображает 54,1 представляет собой 54,1 кГц Отображает 1.2.4 представляет 124 кГц Посылка включает в себя: 1 * Многофункциональный Генератор сигналов
