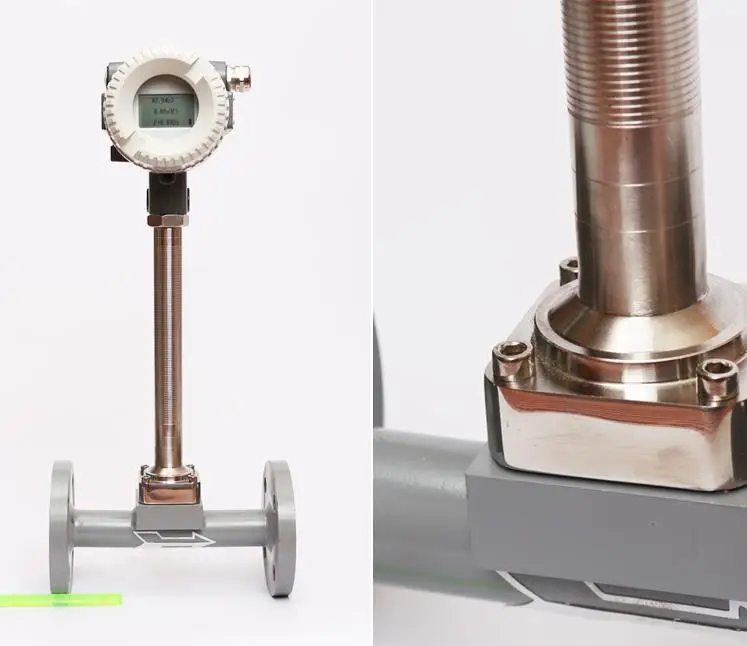

DN32 газовый вихревой расходомер 316 материал, 4-20мА выход, 24VDC источник питания с температурой и давлением коррекции

Nside номинальный диаметр (мм)

25,40, 50,65, 80100125150,

200250300, (штекер 300 ~ 1000)

Номинальное давление (МПа)

DN25-DN200 4,0 (> 4,0 заказ по договоренности),

DN250-DN300 1,6 (> 1,6 заказ по договоренности)

Средняя температура (C)

Пьезоэлектрический Тип:-40 ~ 260,-40 ~ 320;

Емкость:-40 ~ 300,-40 ~ 400,-40 ~ 450

(Заказ по договорённости)

Noumenon

1Cr18Ni9Ti, (заказ по договоренности, если нужен другой материал)

Вибрационный ускорение

Пьезоэлектрический Тип: 0,2 г

Емкость: 1,0 ~ 2,0 г

Диапазон

± 1% R, ± 5% R, ± 1FS;

Вставной: ± 5% R, ± 5% FS

Диапазон градусов

1:6 ~ 1:30

Рабочее напряжение

Датчик: + 12 В постоянного тока, + 24 В постоянного тока;

Передатчик: + 12 В постоянного тока, + 24 В постоянного тока;

Питание от аккумулятора: аккумулятор 3,6 В

Выходной сигнал

Квадратная волна импульса (питание без батареи):

Высокий уровень ≥5в, низкий уровень ≤1в; ток: 4 ~ 20мА

Потери коэффициент

JB/T9249 Cd≤2. 4

Противовзрывная защитная пленка знак

Тип: ExdII ia CT2-T5

Взрывозащищенный Тип: ExdII CT2-T5

Класс защиты

Обычный тип IP65

Погружения Тип IP68

Условия окружающей среды

Tem-20C ~ 55C,

Относительная влажность: 5% ~ 90%,

Атм пресс 86 ~ 106 кПа

Средний размер

Газ, жидкость, пар

Дальность передачи

Трехпроводной Датчик потока системы: ≤300 м,

Электрический знак двухпроводной системы передатчика (4 ~ 20 мА):

Нагрузки resistance≤750Ω

3. Характеристики

3,1 простая структура, отсутствие подвижных частей, высокая надежность и длительный срок службы.

3,2 Простота установки и матирования.

3,3 датчик обнаружения не имеет прямого контакта с измеряемым средством, стабильная производительность и длительный срок службы.
3,4 выход-это импульсный сигнал, пропорциональный потоку, без нулевого дрейфа, высокая точность.
3,5 широко измерения и диапазон, который может быть достигнуто
3,6 небольшие потери давления и низкая стоимость эксплуатации, большая энергоэффективность.
3,7 в определенном диапазоне номера Рейнольдса частота выходного сигнала не зависит от изменения физических свойств жидкости и компонентов, только со спиральной формой коэффициента 8 метров, связанные с размером, формой и измерением потока объема жидкости без компенсации, обычно нужно калибровать коэффициент инструмента после замены аксессуаров.

3,8 широкий диапазон применения, он может измерять поток пара/газа и жидкости.

5. Таблица выбора модели вихревого уличного расходомера (стандарт JB/T9294-1999)

1. Таблица выбора модели датчика

Выбор модели для серии TYGC vortex street meter

Технологическая карта модели

Описание

TY

Vortex street метр

G

Датчик

Тест путь

C

Пьезоэлектрический преобразователь

E

емкостной датчик

Совместный путь

1

Полный посылка типа

Фланцевое соединение типа

2

Полный посылка типа

Фланцевый установки типа

3

Вставного типа

Простой подключаемого модуля

4

Вставного типа

Вставной шаровой кран

Тесты средней длины

2

Жидкость

3

Газ

4

Пара

Внутренний номинальный диаметр

02

…

30

DN25

… Единица измерения-сантиметр мм

DN300

Служба охраны окружающей среды

-

P

Обычный тип

B

Защита от взрыва

Выходной сигнал

1

Выходного импульса

2

4 ~ 20 мА выходной ток, жидкокристаллический дисплей

3

RS-485 связи

4

Питание батареи, без температуры, получить давление

5

Система Tem-pre, 4 ~ 20 мА выходной ток

6

Система Tem-pre, тип подачи батареи

Выбор модели

Например: TYGC2405-P2 полная посылка, Тип емкости вихревого уличного метра, фланцевая установка типа соединения, средний пар дрейф диаметр метра DN50, обычный 4 ~ 20 мА выходной сигнал
