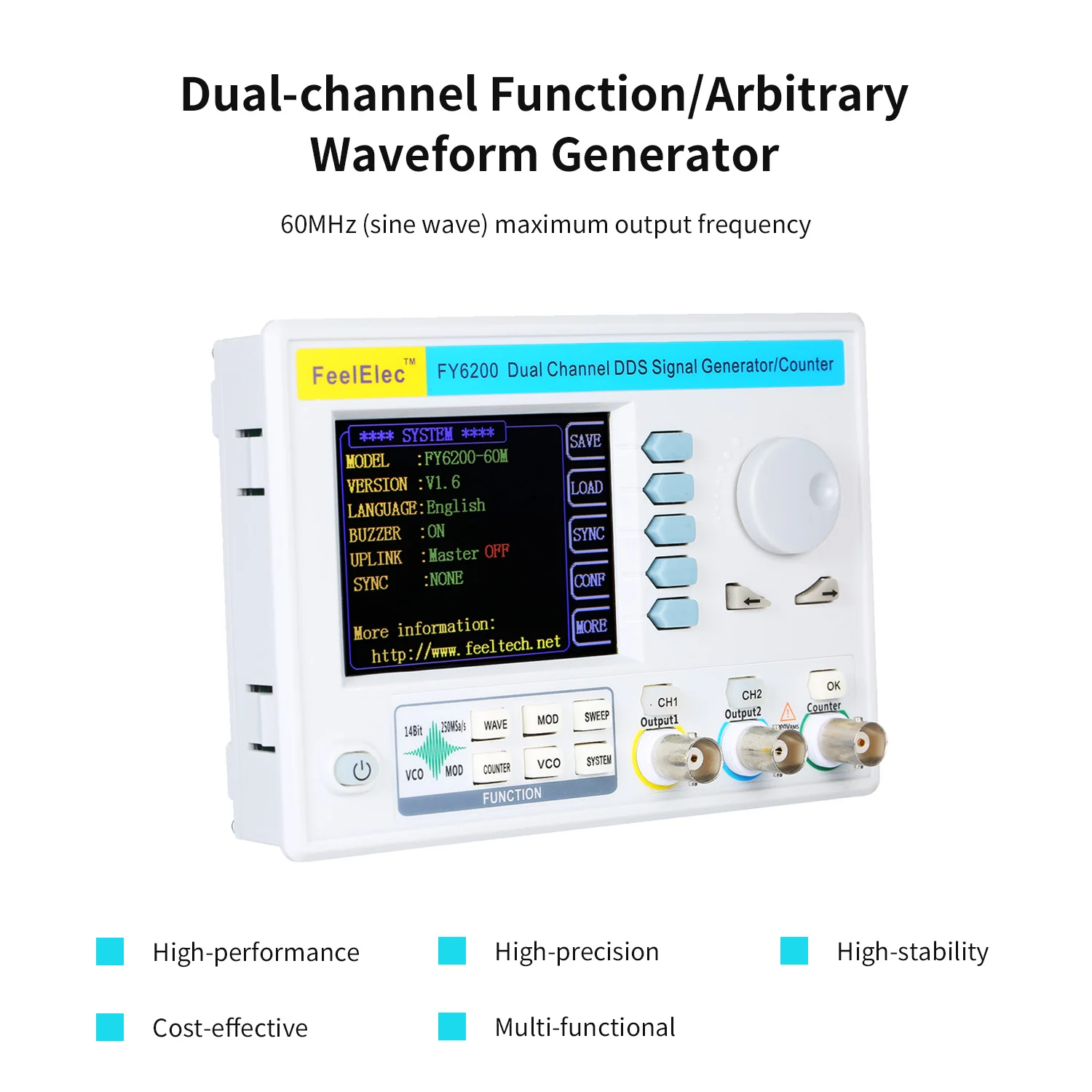

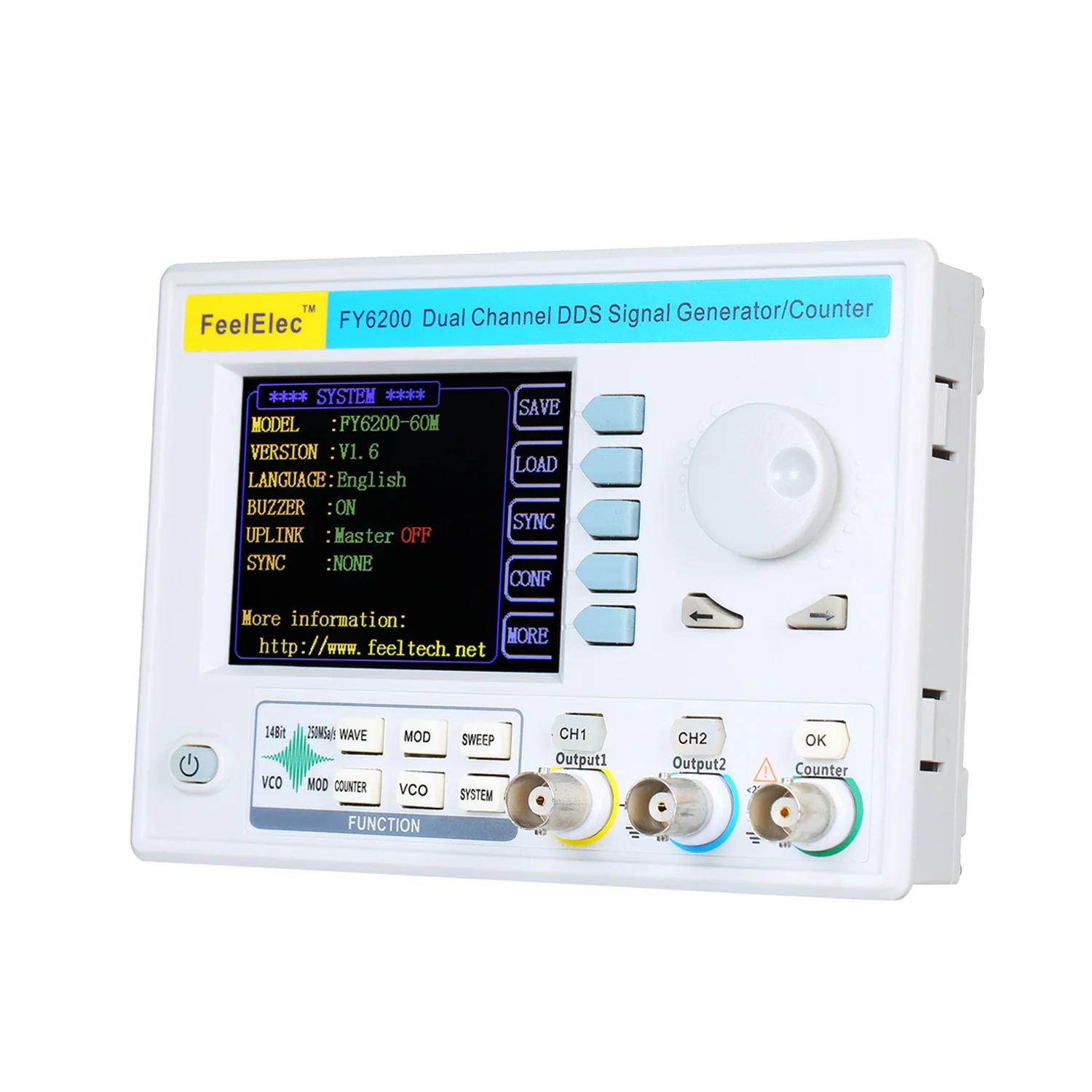

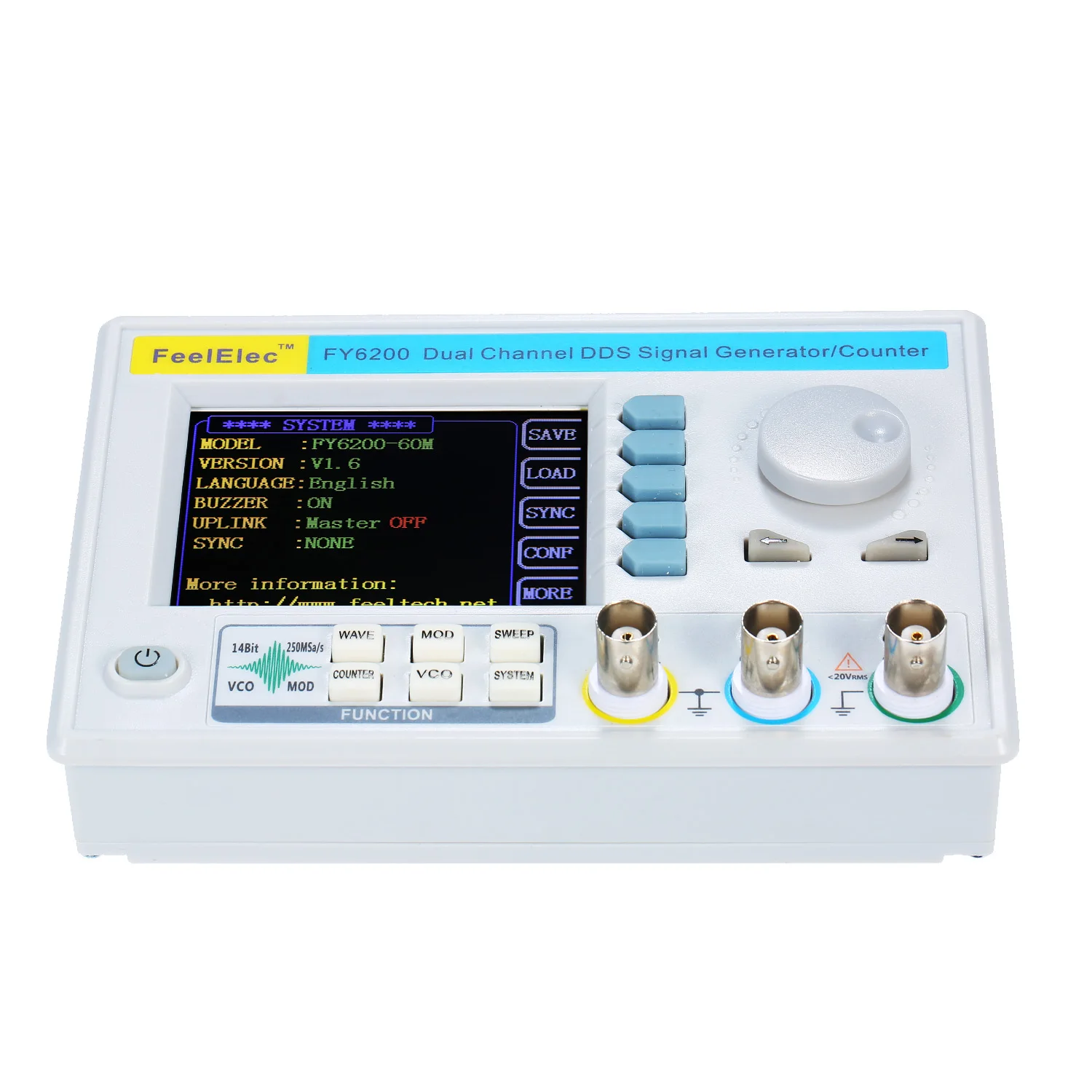

FeelElec FY6200 60M 60 МГц генератор сигналов с функцией 3 2 "ЖК цифровой DDS

FeelElec FY6200 60M 60 МГц генератор сигналов с функцией 3 2 "ЖК цифровой DDS

Двухканальный функция произвольной формы генератор сигналов-это высокопроизводительный, рентабельный и мульти-функциональный генератор сигналов, которая включает в себя функции генератор функционального сигнала Генератор сигналов, произвольный генератор сигналов, Генератор импульсных сигналов Генератор сигналов, генератор шума, счетчик и счетчик частоты. Он принимает крупномасштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU, внутренняя цепь использует высокоточный активный кристаллический осциллятор в качестве справки, и сигнал имеет высокую стабильность. Он имеет полностью независимый двусторонний DDS сигнал и четырехполосный TTL уровень выхода, который может генерировать предустановленные сигналы формы волны, такие как Синусоидальная волна, прямоугольная волна, треугольная волна, волнистая Пилообразная волна, импульсная волна, И четырёхъядерный 64-разрядный процессор группа самостоятельно пользователем определенной формы волны. Инструмент прост в использовании, превосходный технический индекс и идеальное сочетание многих функциональных характеристик при генерации сигнала, сканировании формы волны, измерении параметров и использовании, что помогает пользователям быстрее выполнять рабочие задачи. Действительно отличное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований.

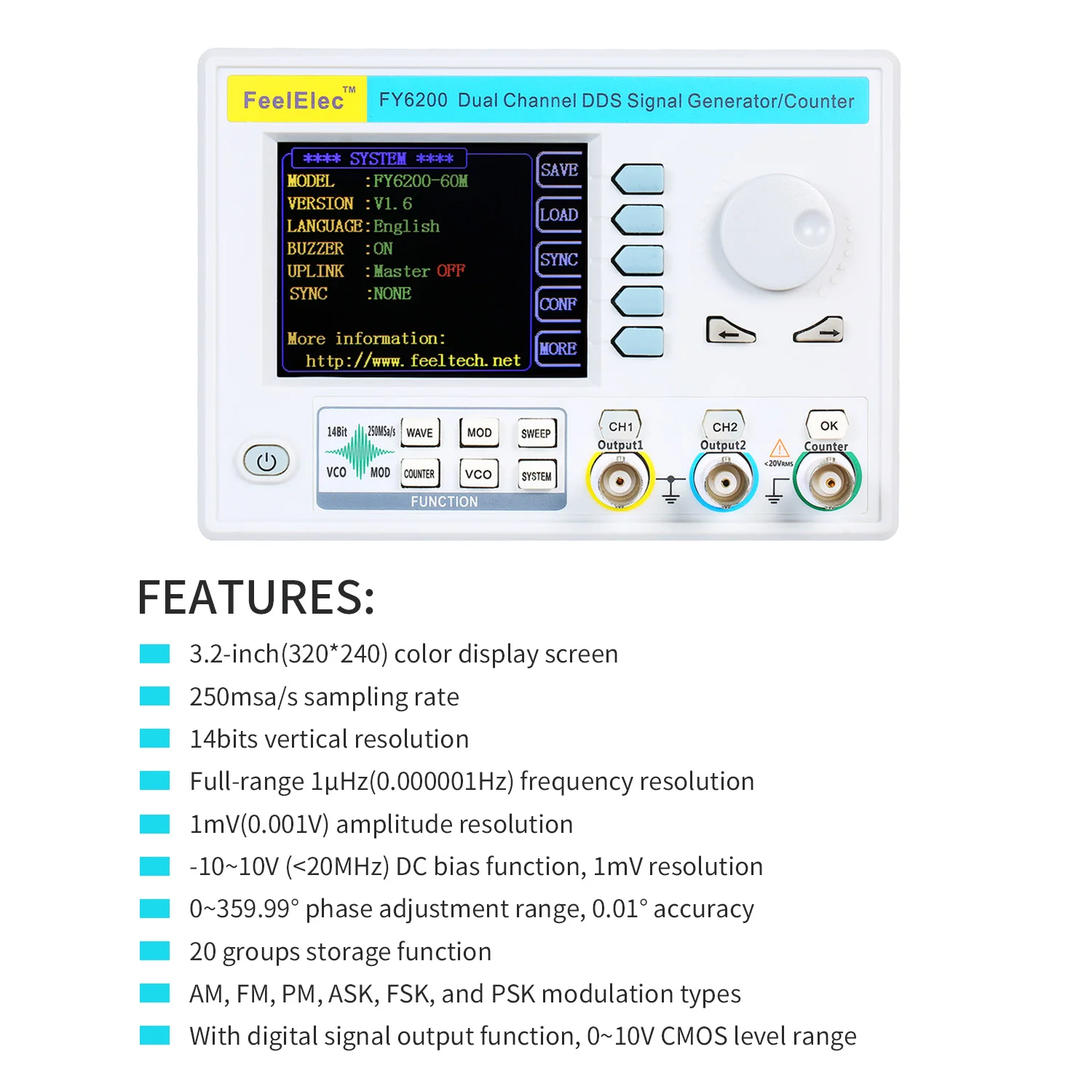

Особенности:
Двухканальная функция: Максимальная выходная частота 60 МГц (Синусоидальная волна), частота дискретизации 250MSA/s, вертикальное разрешение 14 бит.
Высокая надежность: технология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких выходных сигналов искажений. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
Компактность и безопасность: устройство принимает встроенную панельную конструкцию корпуса из АБС-пластика, которая удобна для интеграции с оборудованием пользователя и проста в установке. Все выходы сигнала могут работать в условиях короткого замыкания 60s или более.

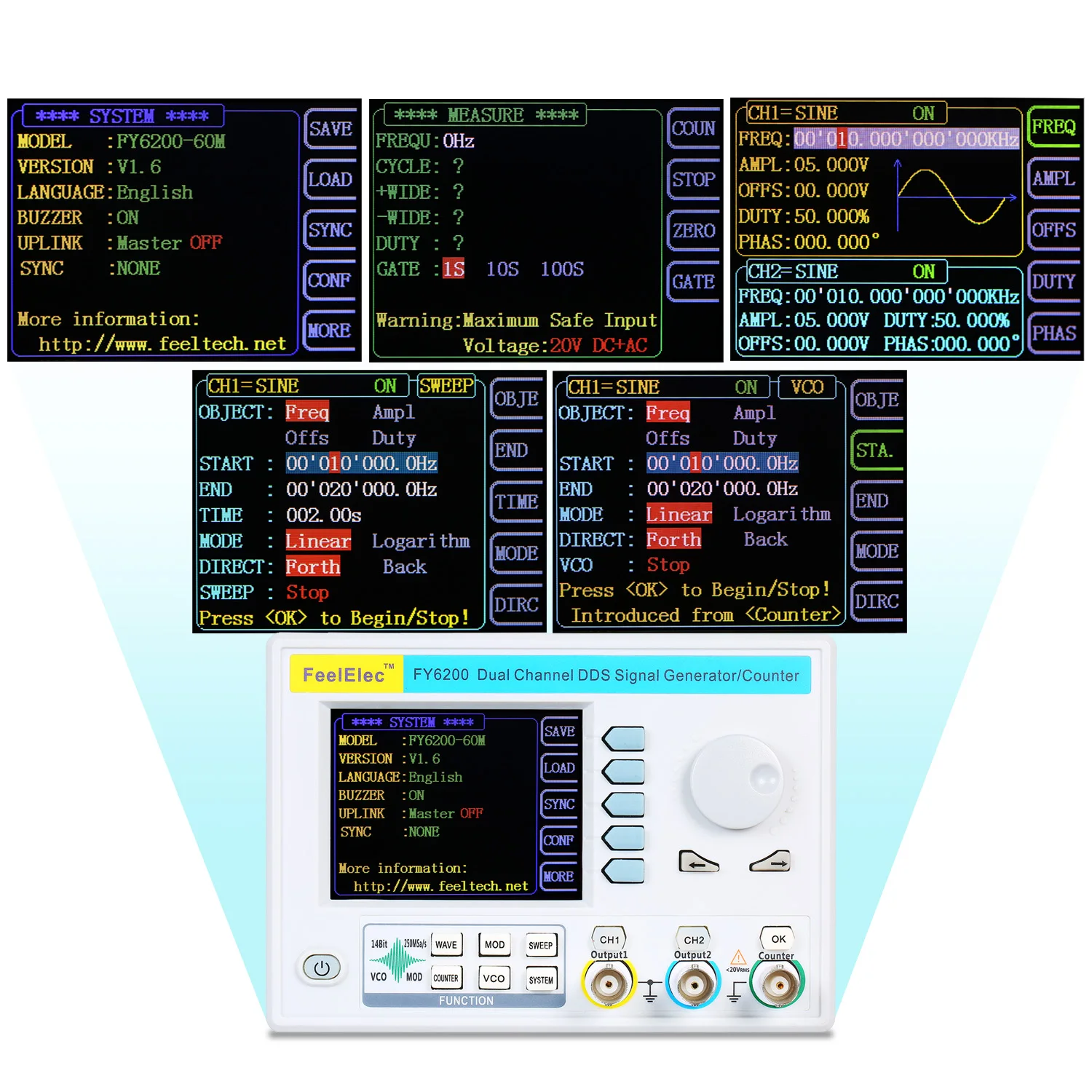

Экран дисплея: с помощью 3,2 дюймов (320*240) цветной экран, чтобы отобразить форму волны параметры двух каналов в одно и то же время.
Двухканальный выход: полностью независимый двухканальный выход (эквивалент двух независимых источников сигнала), который может работать синхронно и разница в фазе может быть точно отрегулирована.
Стандартная функция отслеживания каналов: при включении отслеживания все параметры двух каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.
Высокочастотная точность: точность частоты может достигать 10-6 порядков величины. И полнодиапазонное частотное разрешение-1μгц (0,000001 Гц).
Непрерывная Регулируемая ширина импульса и частота импульсной волны: диапазон регулировки составляет 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0 ~ 10 В, и точность регулировки составляет 0,001 в.
Нет предела диапазона: Полный диапазон частот не делится на переключатели передач, настройки с программным управлением.
Функция сканирования: он может сканировать четыре свойства сигнала: частоту, амплитуду, смещение и рабочий цикл. И имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 s, запуск и конец сканирования могут быть установлены произвольно.
Функция выхода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций, он может выводить 1 ~ 1048575 импульсов.
Функция редактирования произвольной формы сигнала: он может редактировать произвольные формы на ПК и загружать на инструмент выходной формы сигнала.
Функция хранения: в нем могут храниться 20 групп параметров состояния инструмента, установленных пользователями, и при вызове и повторном отображении в любое время.

Характеристики:

Частотные характеристики

Модель продукта

FY6200-60M

Синусоидальная волна

0 ~ 60 МГц

Квадратная волна

0 ~ 25 МГц

Треугольная волна

0 ~ 10 МГц

Импульсная волна

0 ~ 10 МГц

Произвольная волна

0 ~ 10 МГц

TTL/CMOS Цифровая волна

0 ~ 20 МГц

Минимальная ширина импульса

20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns)

Минимальное разрешение на всех частотных диапазонах

1 МГц (минимальное разрешение всего диапазона частот может достигать 1 МГц, чтобы обеспечить точность регулировки инструмента на высокой частоте. Например, он может выводить Высокоточный сигнал 10,000000000001 МГц).

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/ 3 часа

Характеристики формы волны

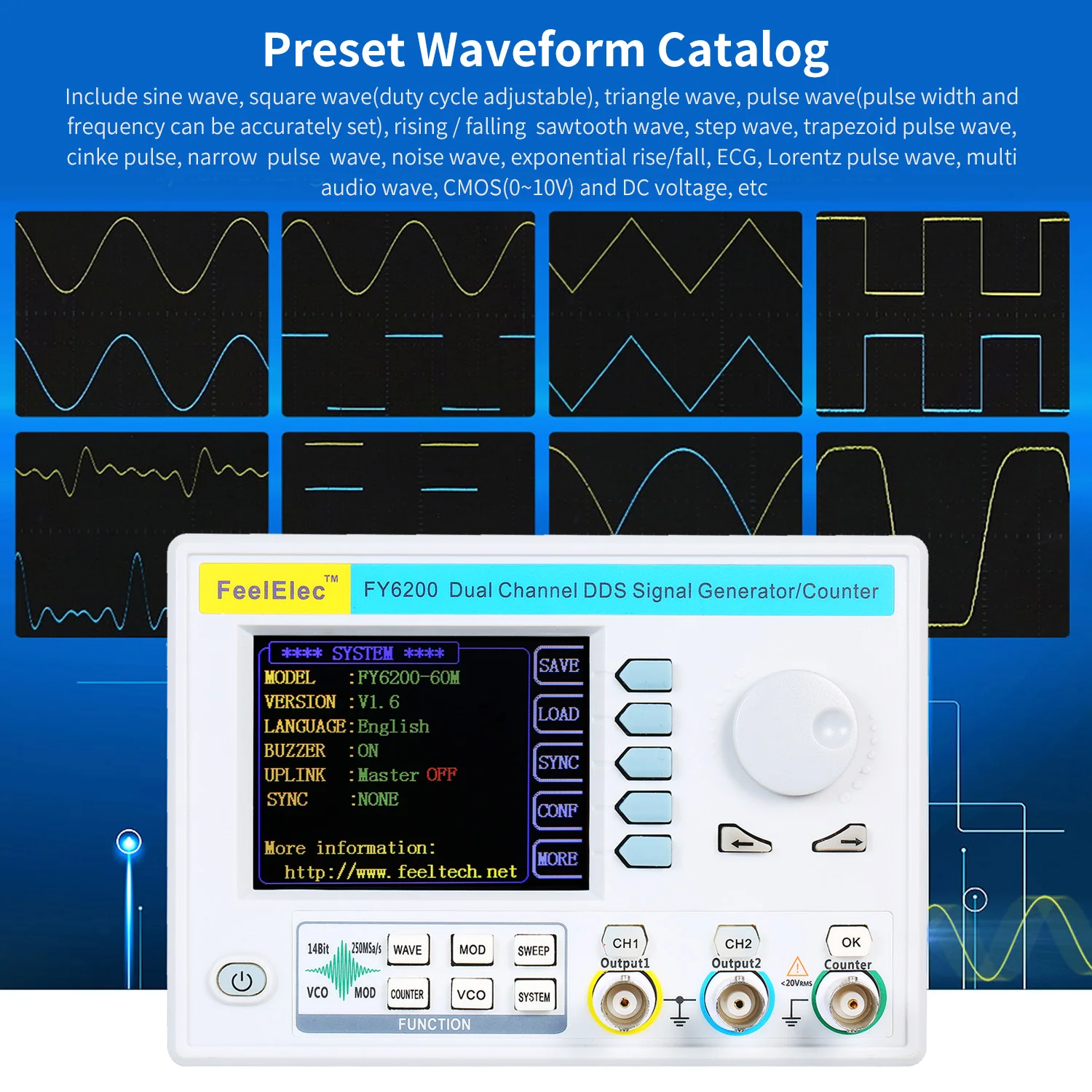

Каталог сигналов

Синусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая волна пилообразного зуба, падающая волна пилообразного зуба, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная волна лестницы, анти-лестничная волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, мульти звуковая волна, нерегулярная волна шума, ECG волна, трапециевидная импульсная волна, cinke импульсная волна, узкая импульсная волна, Gaussian белая волна шума, Амплитудная модуляционная волна, частотная модуляционная волна, И 64 пользовательских волны.

Нелетучее хранилище (64)

64 пользовательских произвольных формы могут храниться

Длина волны

8192 точек (8K точек) * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синусоидальная волна

Гармоническая система подавления

≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);

Полное гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная волна

Время подъема и падения

≤ 7 НС (VPP<5 В)

Overshoot

≤ 5%

Диапазон регулировки рабочего цикла

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразная волна

Линейность

> 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитуда (VPP)

Частота вращения ≤ 10 МГц

10 МГц

Частота> 20 МГц

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp

1mVpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/ 5 часов

Амплитудная плоскостность

± 5%(<10 МГц);± 10%(>10 МГц);

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки

Смещение постоянного тока

Диапазон смещения

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V

Офсетное разрешение

1 мВ (минимум)

Фазовая характеристика

Регулируемый диапазон

0 ~ 359,99 °

Минимальное разрешение

0,01 °

TTLOutput

Амплитуда уровня TTL

> 3Vpp

Коэффициент вентилятора

> 8 TTL нагрузка

Время подъема/падения

≤ 10 нс

CMOSOutput

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 18 нс

Внешняя измерительная функция

Функция

Он может измерять частоту, период, ширину положительного/отрицательного импульса и рабочий цикл внешнего сигнала

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Функция счетчика частоты

Диапазон измерения частоты

0,01 Гц ~ 100 МГц

Точность измерения

Время ворот 1s, 10s, 100s три регулирования скорости

Функция счетчика

Диапазон подсчета

0-4294967295

Режим подсчета

Руководство по эксплуатации

Измерение ширины импульса

Разрешение 10ns, максимальное измеряемое 20s

Измерение цикла

Разрешение 10ns, максимальное измеряемое 20s

Функция развертки

Несущая Форма волны

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока)

Тип развертки

Линейная развертка, логарифмическая развертка

Направление развертки

Вперед, назад, Круглый ход

Развертки объекта

Частота, амплитуда, смещение, рабочий цикл

Время подметания

0,01 S ~ 999,99 S/шаговый

Диапазон установки

Произвольная Настройка начальной точки и конечной точки

Диапазон развертки

Определяется значением параметра sweep

Функция VCO (выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

Частота управления напряжением (VCF), амплитуда управления напряжением, смещение контроля напряжения, коэффициент управления напряжением

Функция VCO

Амплитудный модулятор (AM) или частотный модулятор (FM) может быть выполнен внешним аналоговым сигналом

Модуляционная функция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Несущая Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

AM

Источник

Внутренний (CH2) /внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Глубина модуляции

От 0% до 100%

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник

Внутренний (CH2) /внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник

Внутренний (CH2) /внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Диапазон фазового сдвига

0 ° ~ 360 °

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник

Внутренний (CH2), ручной

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

ФСК

Источник

Внутренний (CH2), ручной

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

ПСК

Источник

Внутренний (CH2), ручной

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

Функция Burst

Несущая Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

Пульс

1 ~ 1048575

Режим разрыва

Ручной всплеск, внутренний всплеск (CH2), внешний всплеск (счетчик)

Общие характеристики

Дисплей

Тип

3,2 дюйма, TFT цветной ЖК-дисплей дисплей

Хранение и загрузка

Количество

20 комплектов

Расположение

От 01 до 12 (включение по умолчанию для ввода параметров местоположения 01)

Соединитель

Режим интерфейса

USB к последовательному интерфейсу

Скорость связи

115200bps

Протокол связи

Использование командной строки, Соглашение открыто

Источник питания

Диапазон напряжения

AC100V ~ 240V

Технология производства

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы

Предупреждение ющий тон

Пользователи могут включать или выключать настройки программы

Эксплуатационные характеристики

Все кнопки работают, и Ручка регулируется непрерывно.

Состояние окружающей среды

Температура: 0 ~ 40 ℃, влажность: 0,5% 80%

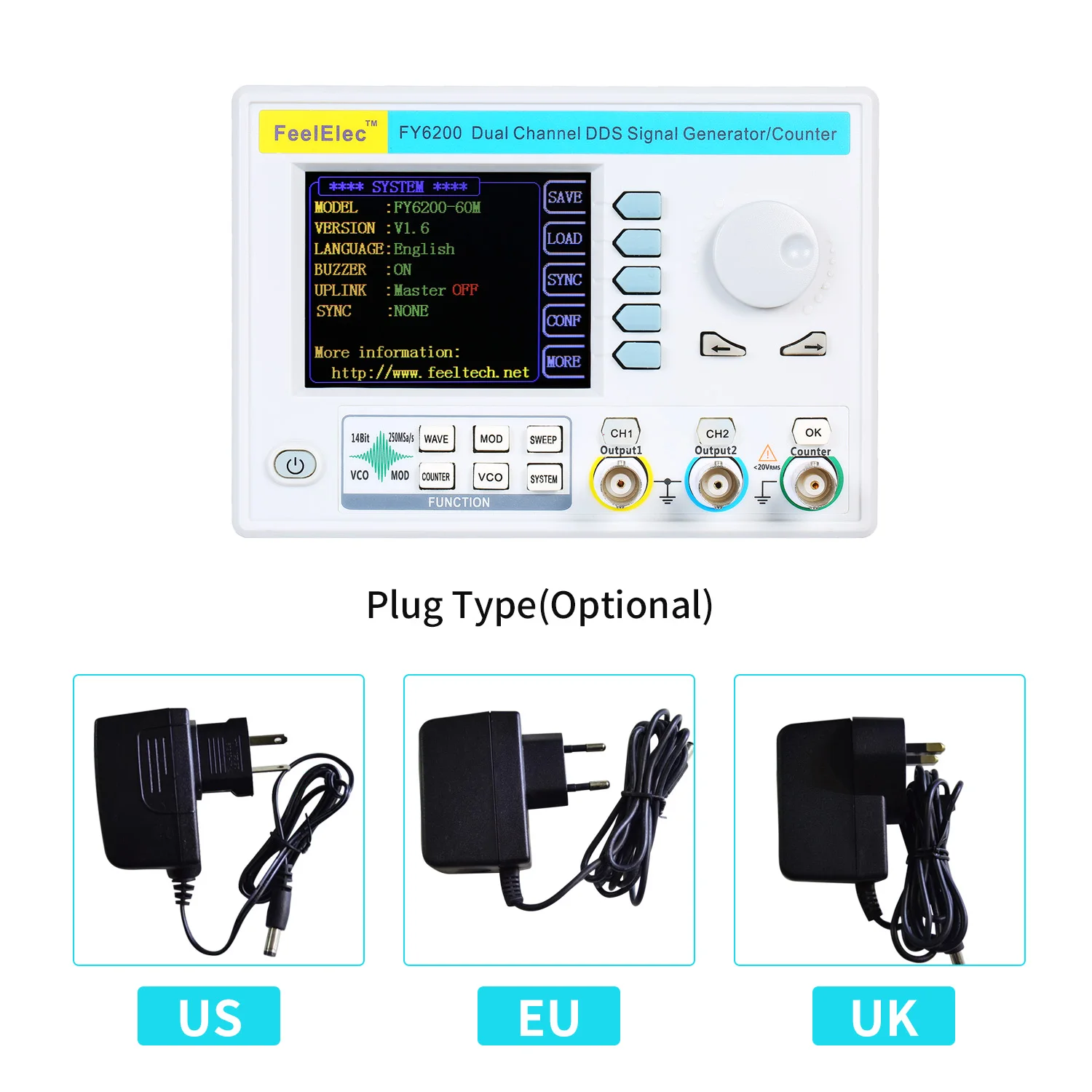

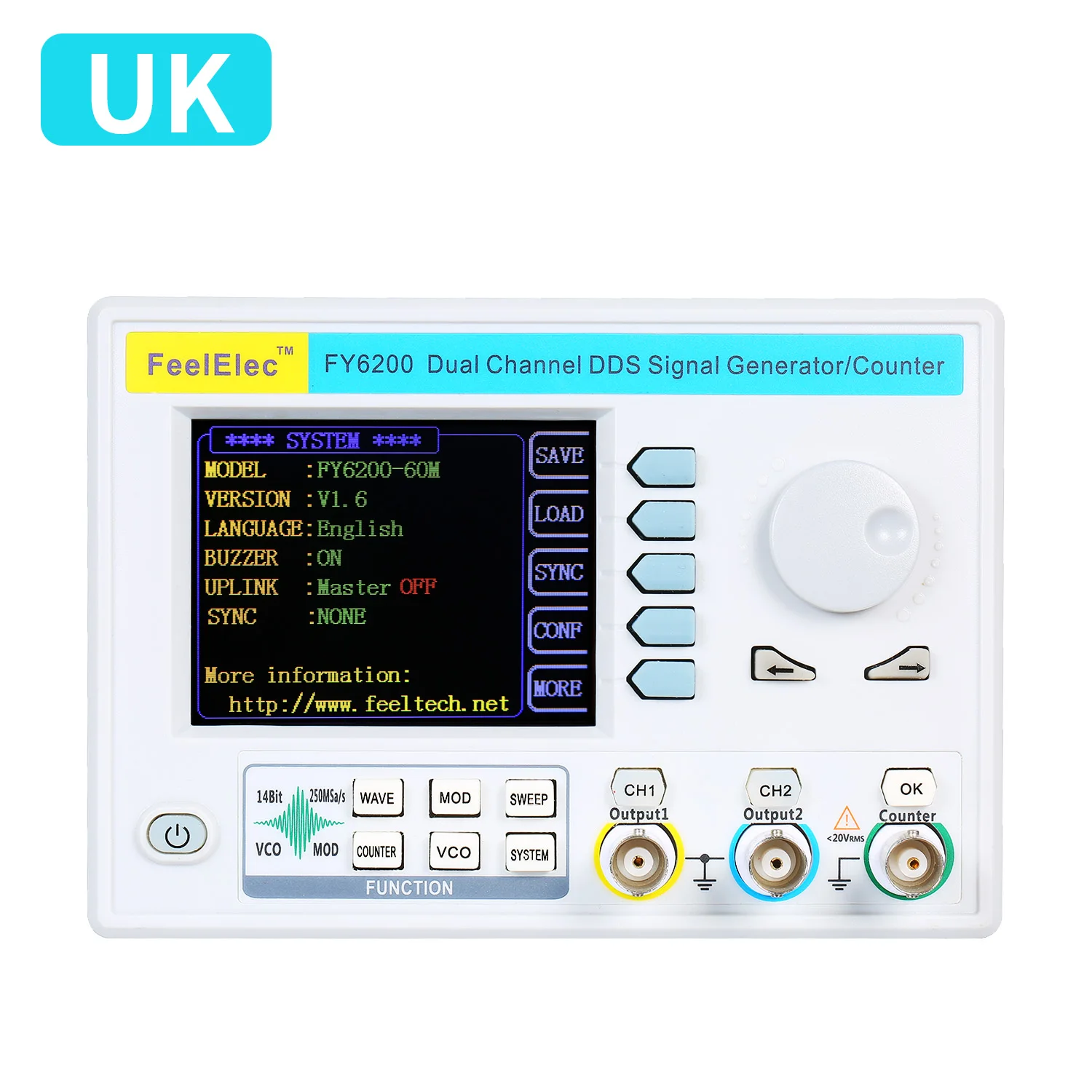

Тип вилки:

Штепсельная Вилка стандарта Великобритании

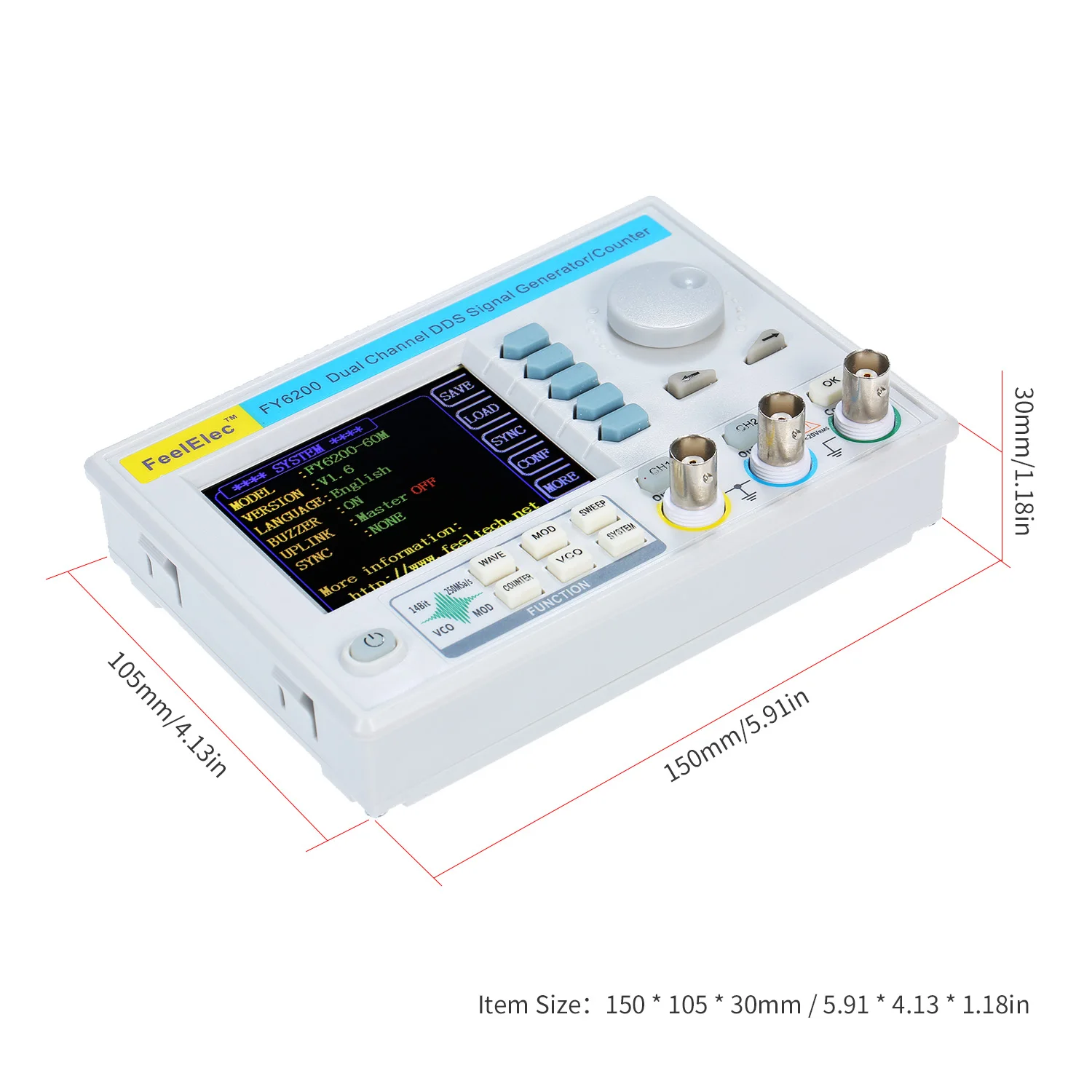

Размер изделия

150*105*30 мм/5,91*4,13 * 1.18in

Вес изделия

516 г/18,23 унций

Посылка с размером

644 г/22,71 унций

Посылка с размером

19,5*17*7,5 см/7,68*6,69 * 2.95in
