YYB-5 12v 24v двигатель вперед/Обратный Управление доска два реле задержки времени цикла модуль

Особенности:

Параметры:

Модель:YYB-5
Входное напряжение: DC/ AC7V ~ 27V

Диапазон времени: 0,1 секунд до 999 минут

Вес: Approx.103g/3,6 oz

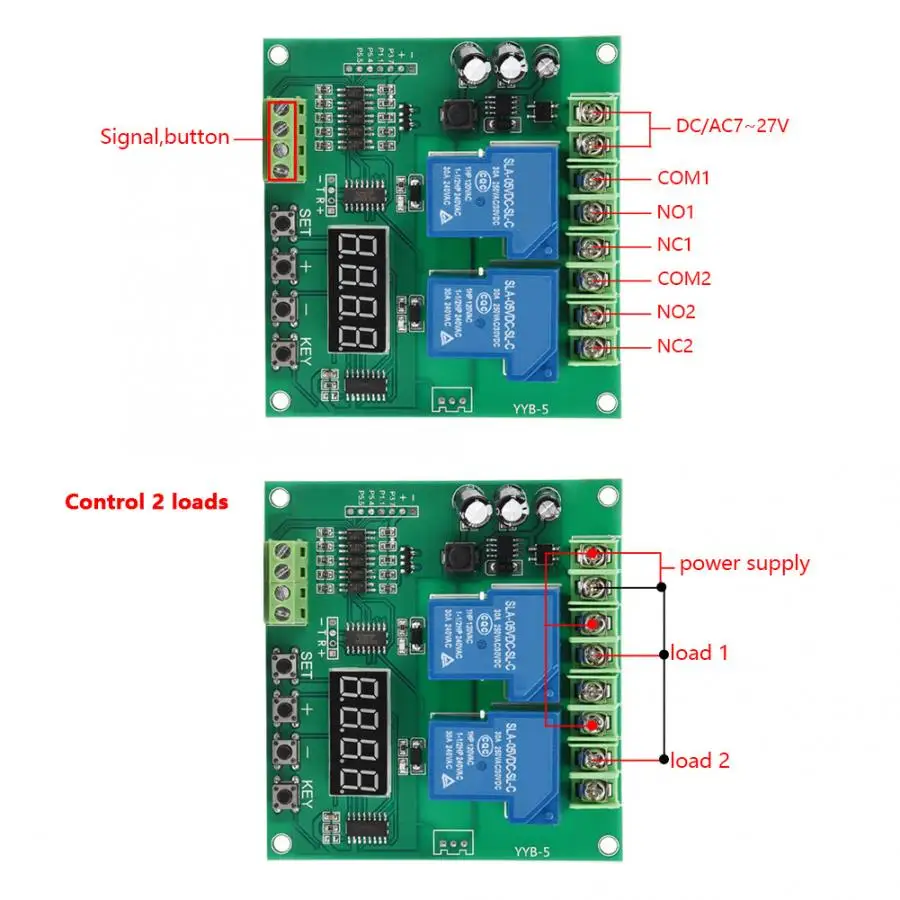

Проводка порт Описание:

1. AC/DC: вход 7V ~ 27V

3. В 1: вход сигнала 1 (отрицательный триггер)

4. IN2: входной сигнал терминала 2 (отрицательный триггер)

2. IN3: вход сигнала 3 (отрицательный триггер)

5. Номер: реле, как правило, открытый интерфейс, реле тянет перед подвеской, после соединения с COM короткой

6. COM: общий интерфейс реле

7. NC: реле нормально закрытого интерфейса, реле перед подключением к COM коротко, тянуть после подвески

Функция напылением Упаковочный лист:

P -1: к сигналу 1, реле 1 автоматически останавливается; К Сигнал 2, реле 2 автоматически останавливает время в; Сигнал 3 Аварийной остановки сброс сигнала

P -2: сигнал 1, реле 1 вытягивается до времени автоматически останавливается; Реле 2 От сигнала до начала задержки B время после всасывания до C Автоматически останавливается (этот блок времени функции должен быть последовательным)

P -3: после включения питания, реле 1 вытягивает до времени, жду C Время, реле 2 тянет к времени B, ждет времени C; Реле 1,2 витков Бесконечные операции бесконечный цикл

(В том случае, если Мотор Управления Реверсивный можно понять как: мотор Запуск периода времени; Остановка в течение некоторого времени; Автоматическое обратное для Некоторое время; Остановка в течение некоторого времени; Затем автоматически вперед;

P -4: сигнал 1, реле 1 тяга; Сигнал 2 (предел), реле 1 остановки и Начинает считать до реле времени 2 тяги; До сигнала 3 (лимит), реле 2 Останавливает и запускает время до B реле времени 1 тяга; Бесконечная петля

(В том случае, если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Двигатель движется до предела 2 для остановки в течение периода Время; Автоматическое переключение до предела 3, чтобы остановить период времени; Затем автоматически вперед;

P -5: сигнал 1, реле 1 pull; Сигнал 2 (предел), реле 1 stop и Запуск времени до реле времени 2 pull; Сигнал 3 (предел), реле 2 Стоп; Сигнал 1; Снова

(В том случае, если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Двигатель движется до предела 2 для остановки в течение периода Время; Автоматическое переключение до предела 3 остановки; Подача сигнала 1;

P-6: К сигналу 1, реле 1 тяга; К сигналу 2 (предел), реле 1 стоп; Дать Сигнал 1, реле 2 тяги; Сигнал 3 (предел), реле 2 остановки;

(В том случае, если Мотор Управления Реверсивный можно понять как: Нажмите Пуск Кнопка 1; Перейти к ограничению 2 стоп; Нажмите кнопку Пуск 1 снова; Обратный до предела 3 стоп;

В том случае, если Функция дистанционного управления: пульт дистанционного управления и клавиша B для запуска Вышеуказанная функция; Клавиша C нажмите на реле 1 работа (вперед); Затем нажмите Реле 1 для остановки (стоп); Кнопка D нажмите реле 2 работы (обратный); Нажмите один раз реле 2 для остановки (стоп);

Основные параметры Описание:

Дисплей питания «----», доступ к режиму ожидания;

Нажмите первый раз K1, на экране отображается: P-1: K2 и K3 режим регулировки

Нажмите второй раз K1, на экране отображается: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите в третий раз K1, на экране отображается: B001: K2 и K3 Отрегулируйте второй раз B, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите на K1 в четвертый раз, на экране отображается: C001: K2 и K3 Отрегулируйте третий раз C, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите на пятый K1, дисплей «----», который входил в режим ожидания;

Например; Необходимо установить режим: P - 2; Время: A010 B005 C006:

С указанием Второй режим работы; После сигнала 1; Реле 1 после 10 Секунды для запуска; Реле 2 для передачи сигнала после задержки 5 секунд После начала 1 секунды автоматически выключится

Десятичное время описание единицы измерения:

X X.X знака после запятой в десятку, диапазон времени: 0,1 секунд до 99,9 секунд

XXX нет десятичной точки, диапазон времени: от 1 секунды до 999 секунд

XXX. Десятичные точки в одном, диапазон времени: от 1 минуты до 999 минут

Посылка список:

1 х плата управления двигателем
