DC 12V 24V LCD постоянный ток напряжения CNC индикатор Регулируемый понижающий

DC 12V 24V LCD постоянный ток напряжения CNC индикатор Регулируемый понижающий

Описание:

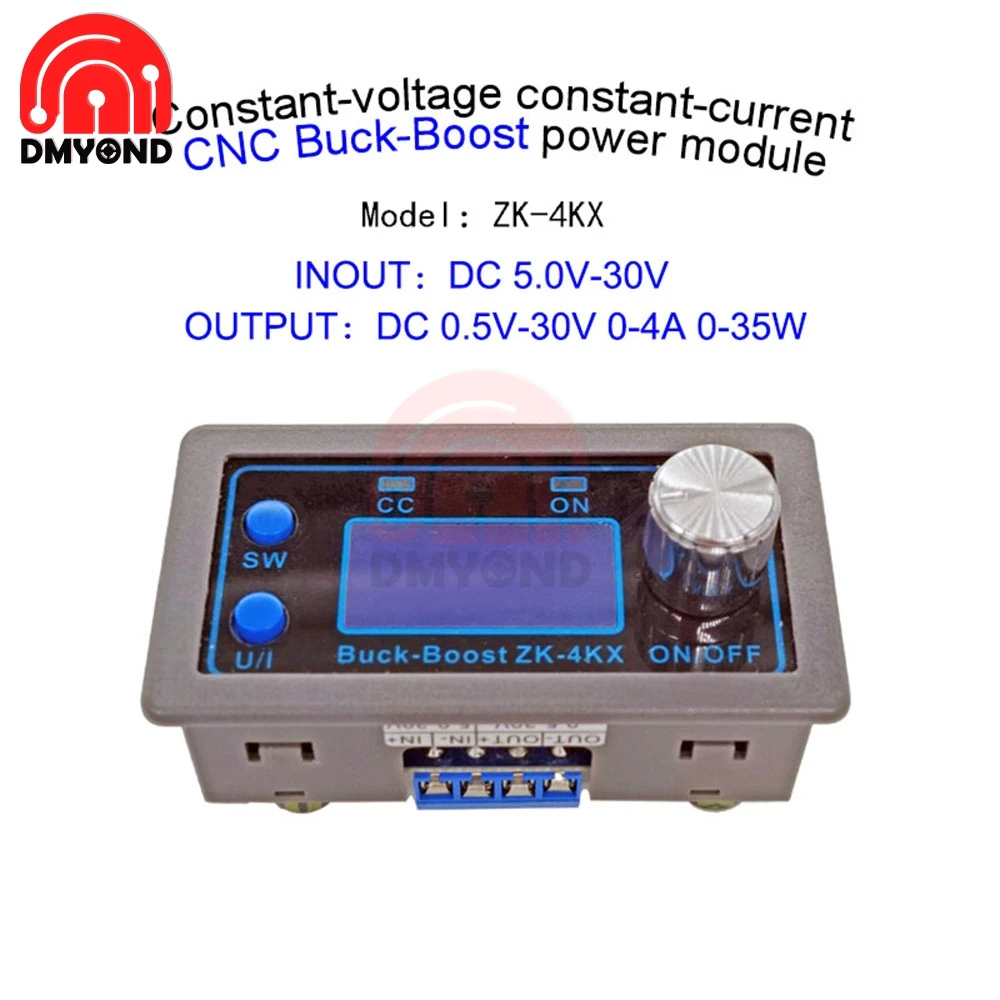

Входное напряжение: 5,0-30 в
Выходное напряжение: 0,5-30 в
Выходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании тепла
Выходная мощность: Естественное тепловыделение 35 Вт, усиление тепловыделения 50 Вт
Разрешение дисплея напряжения: 0,01 В
Текущее Разрешение дисплея: 0.001A
Эффективность преобразования: около 88%

Мягкий старт: Да (с высокой мощностью и нагрузочным модулем может не работать при запуске)
Механизм защиты:
Входное анти-обратное соединение;
Выход анти-обратного орошения;
Входная защита от пониженного напряжения (4,8-30 в регулируется, по умолчанию 4,8 В)
Защита от перенапряжения на выходе (0,5-31 В регулируется, по умолчанию 31 В)
Защита от перегрузки по току 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от избыточной мощности (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110 ℃ регулируется, по умолчанию 110 ℃)
Защита таймаута (0-100 h регулируется, выключено по умолчанию)
Сверхмощная защита (0-60 ач регулируется, по умолчанию выключено)
Рабочая частота: 180 кГц

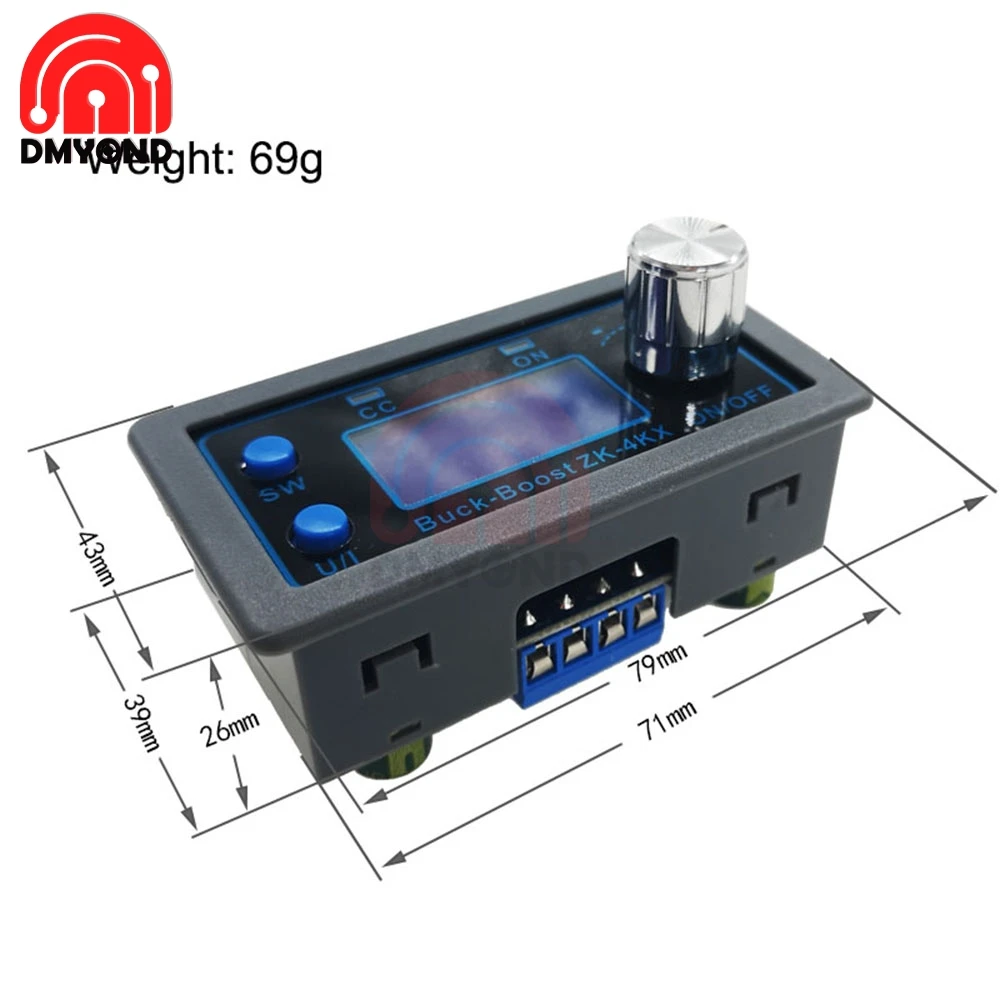

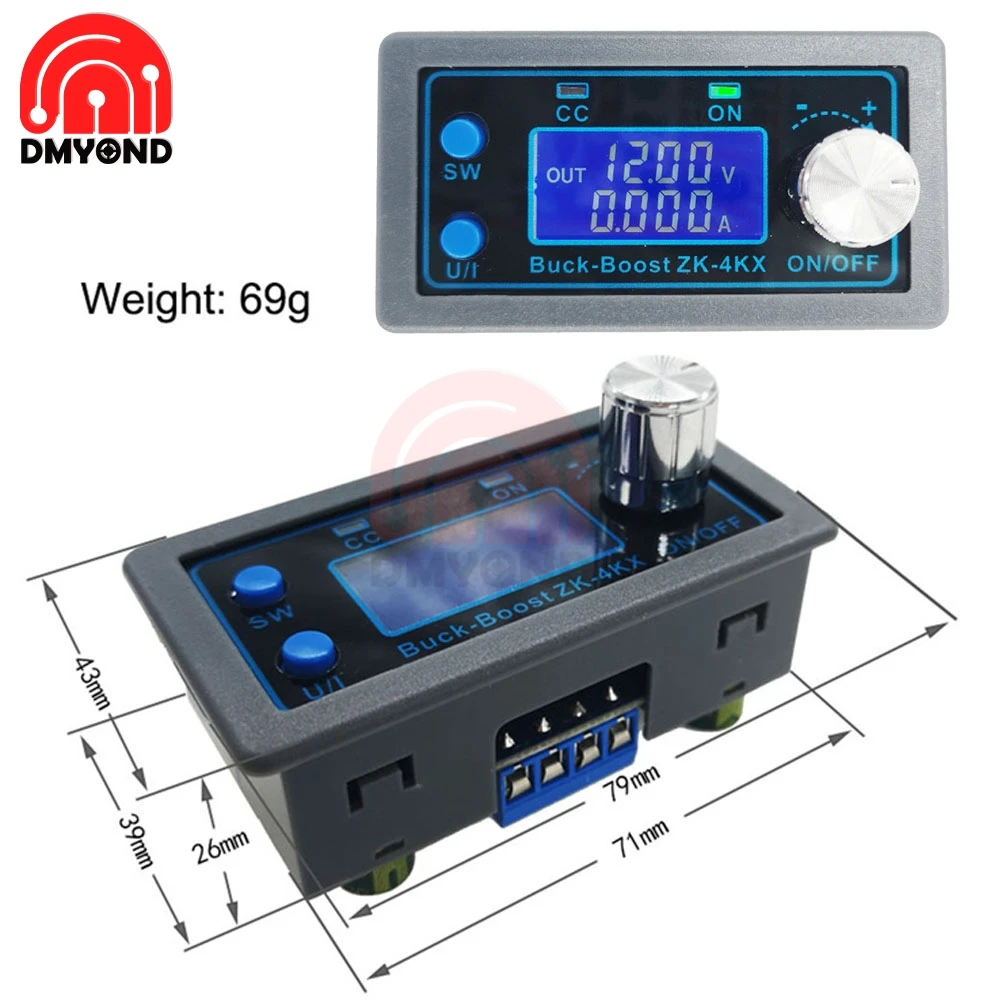

Размеры: длина * ширина * высота =79 мм * 43 мм * 26 мм

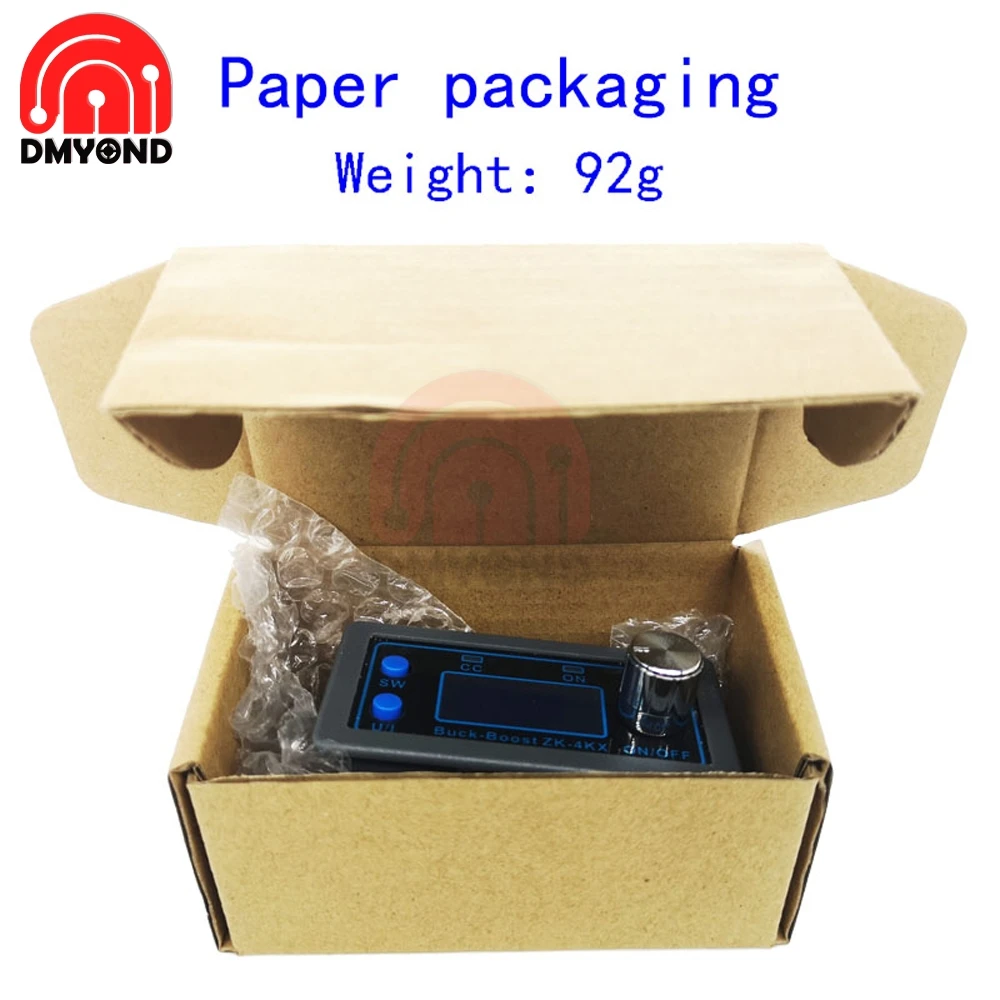

Вес: 92 г (включая упаковку)

Применение: Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.

Упаковка включает:

1x DC5.0V-30V постоянного напряжения тока CNC шаг вверх вниз блок питания

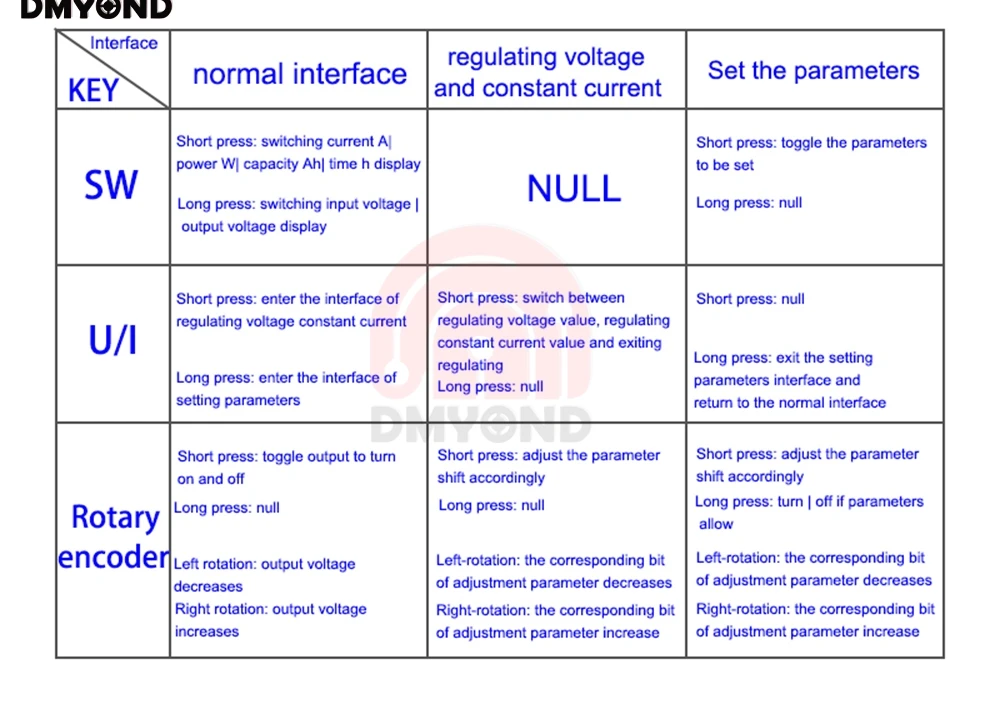

Как использовать:

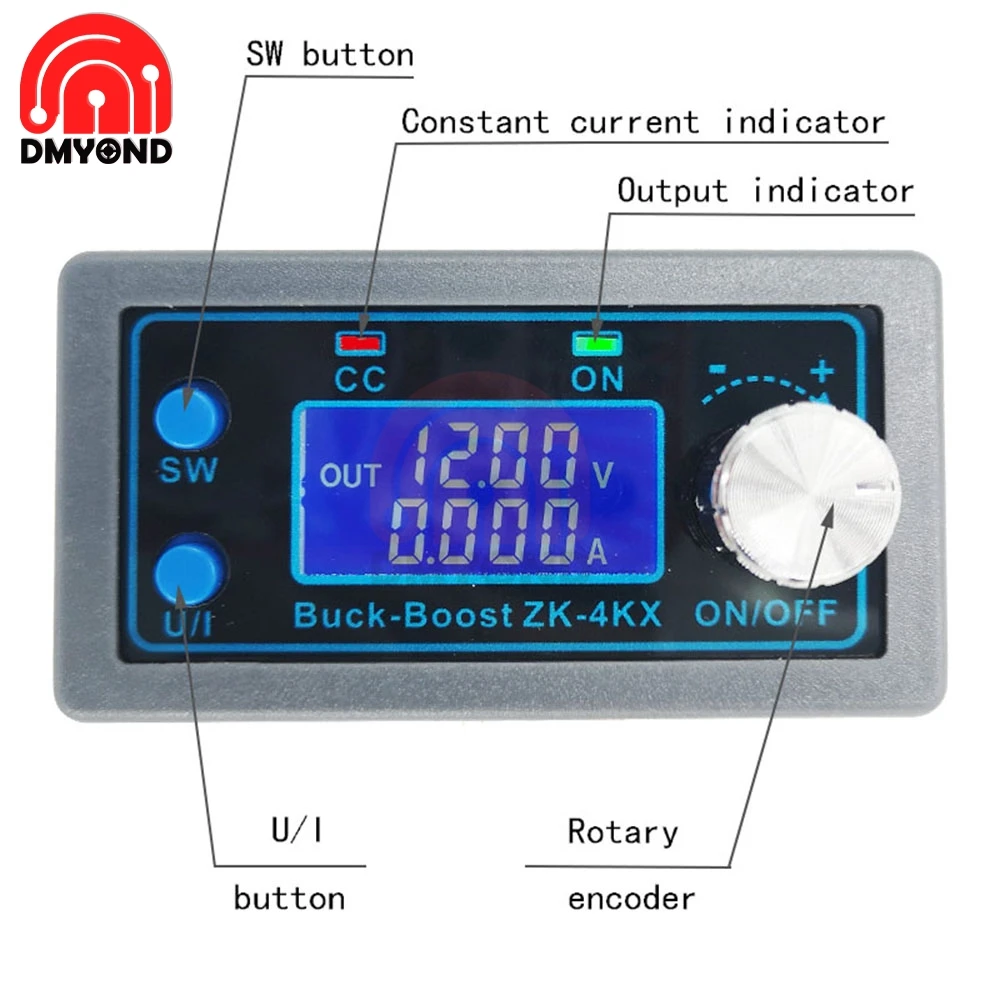

1. параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.
2. установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. видно, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. после настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
3. установите значение постоянного тока (т. Е. Максимальное значение тока, разрешенное к выходу модулем) -- нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока с установочным напряжением. затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. после настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
4. установите режим включения/выключения модуля по умолчанию -- нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчанию, когда мощность включена, и «открыть» означает, что выход включен по умолчанию, когда мощность включена. нажмите и удерживайте кнопку поворота энкодера, чтобы переключить два состояния. после настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.

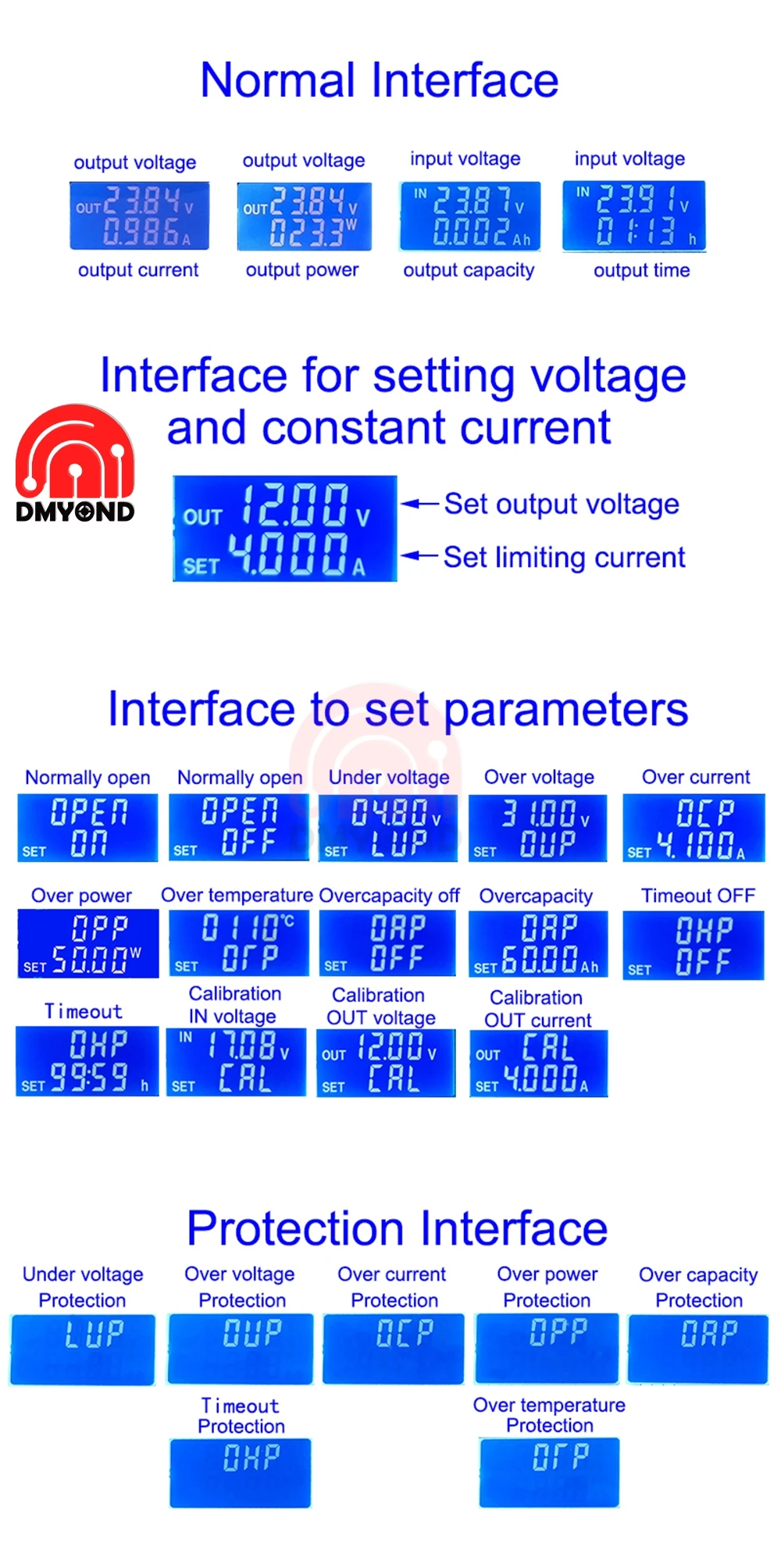

5. настройка параметров защиты на состоянии и пороге -- нажмите и удерживайте U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. нажмите SW до тех пор, пока не появится необходимая защита. LUP -- порог защиты от низкого напряжения; OUP -- порог защиты от перенапряжения; OCP -- порог защиты от перегрузки по току; OPP -- Предельный уровень защиты от превышения мощности; OAP -- порог защиты от сверхемкости; OHP порог защиты таймаута; OTP -- порог защиты от перегрева. короткое нажатие повернуть кодировщик, чтобы выбрать, какой бит вы хотите установить параметр защиты. нажмите и удерживайте роторный кодировщик, чтобы установить параметры защиты ВКЛ или ВЫКЛ (только Защита таймаута и защита суперемкости могут быть настроены для включения/выключения, и другие параметры защиты включены по умолчанию.). поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. после установки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному Интерфейс.
6. калибровочное напряжение и ток-Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров при нормальном интерфейсе. нажмите SW, пока не появится интерфейс параметров с CAL. интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; Интерфейс выходного тока калибровки с Символ CAL + OUT + A. поверните кодировщик влево и вправо для регулировки размера параметров. после завершения настройки, нажмите и удерживайте роторный энкодер, чтобы подтвердить, что Регулировка завершена, и значение параметра больше не мигает. нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.
Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; калибровка током-запуск калибровки только тогда, когда ток выше 1 А.
