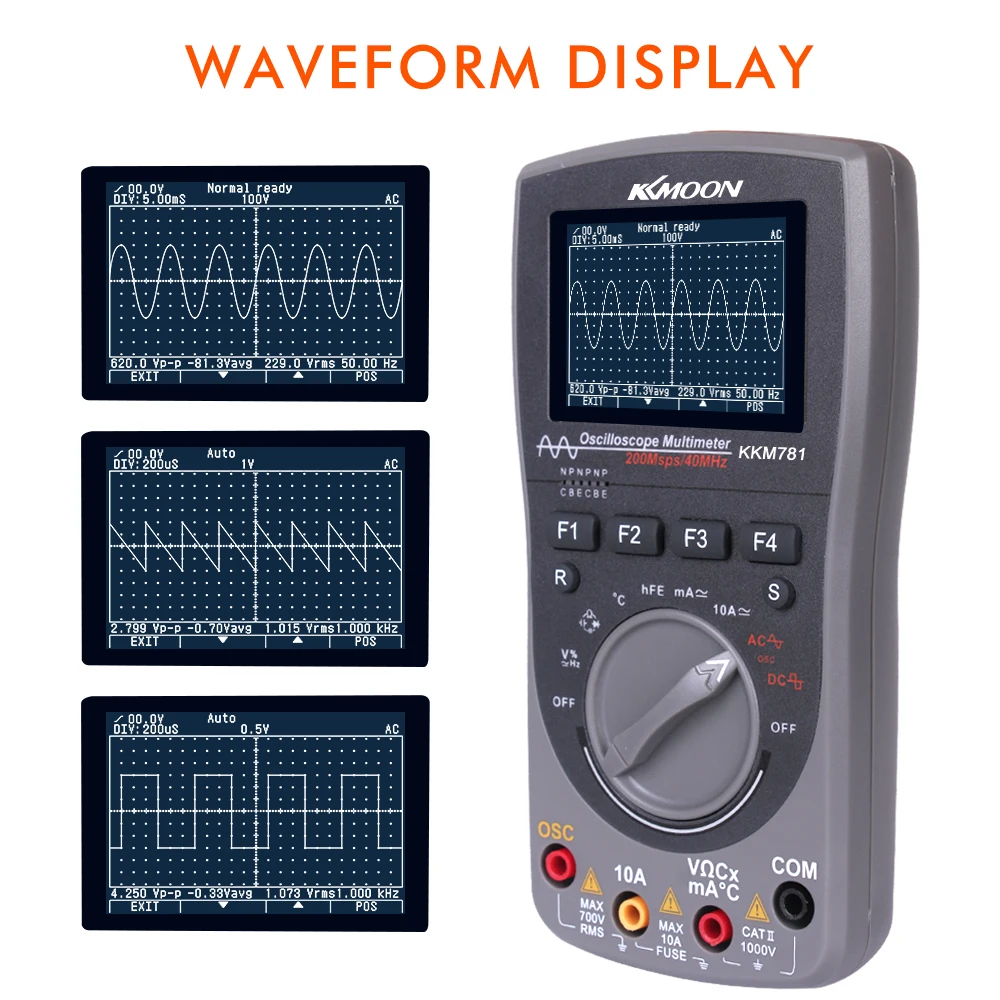

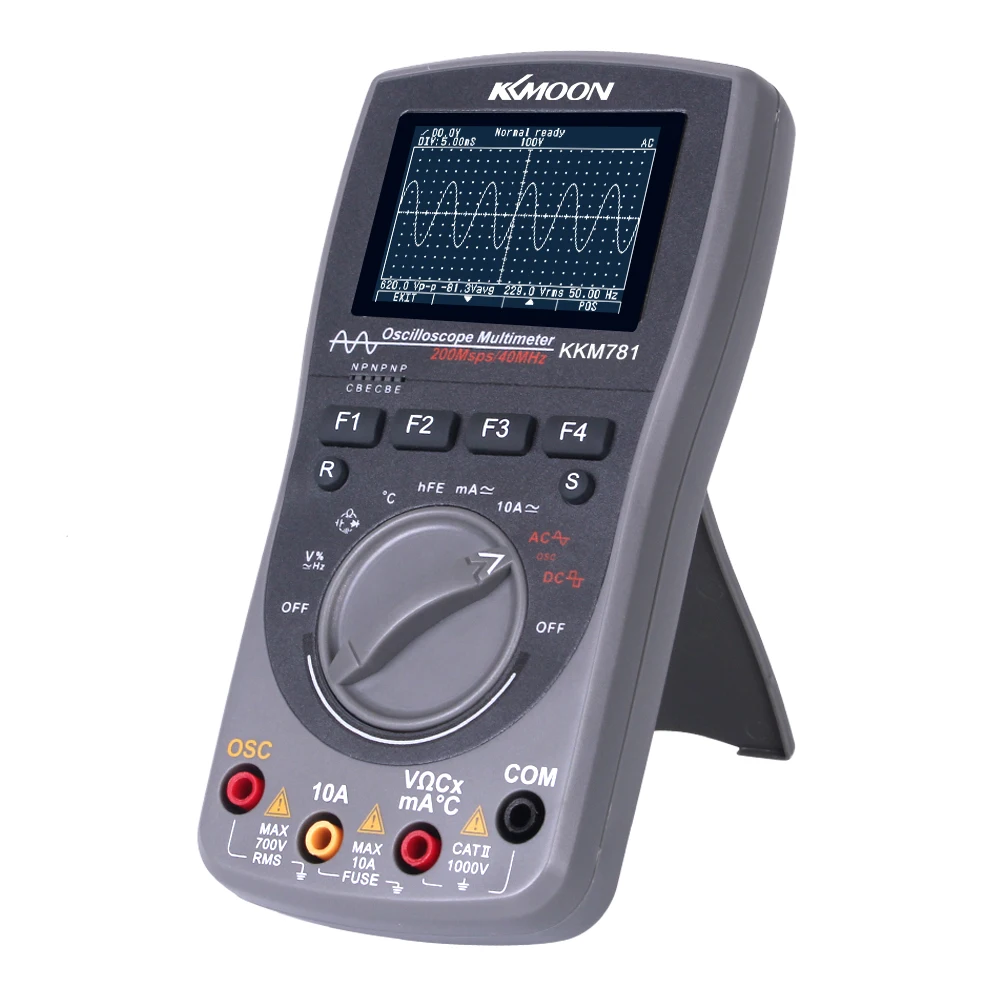

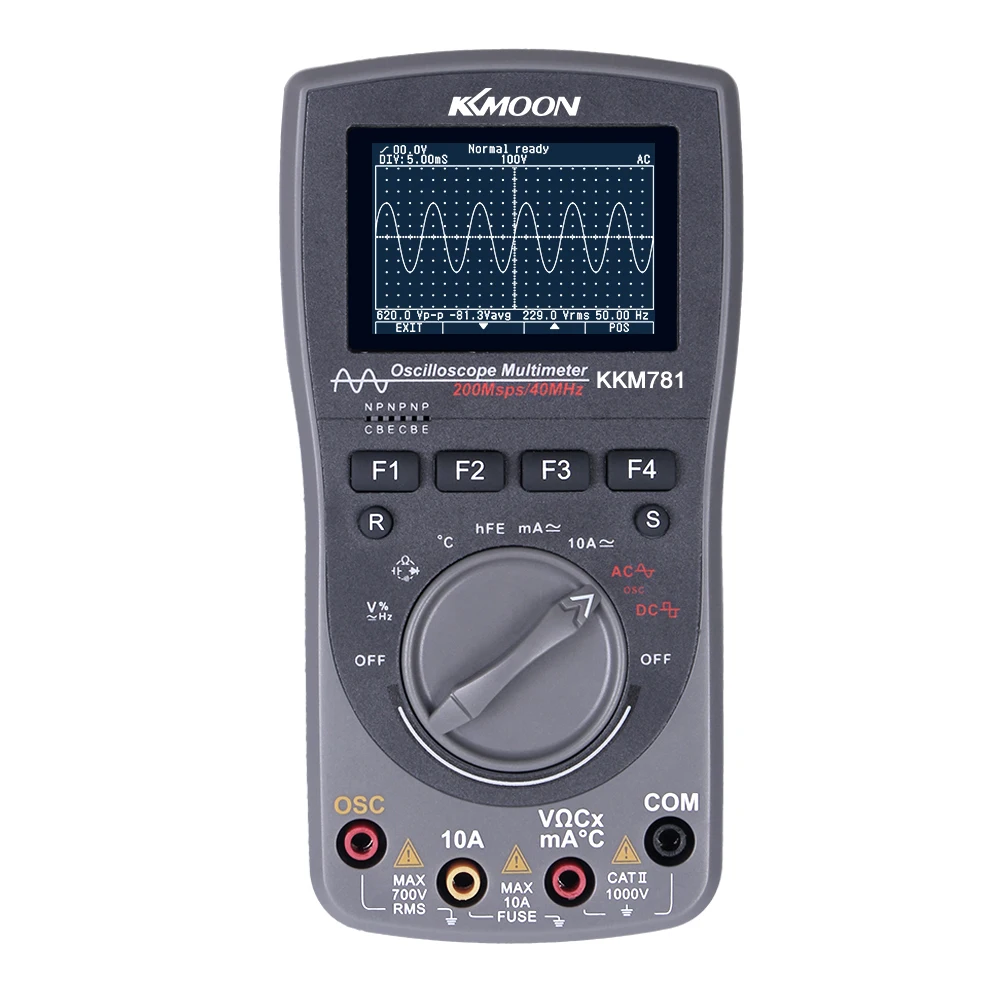

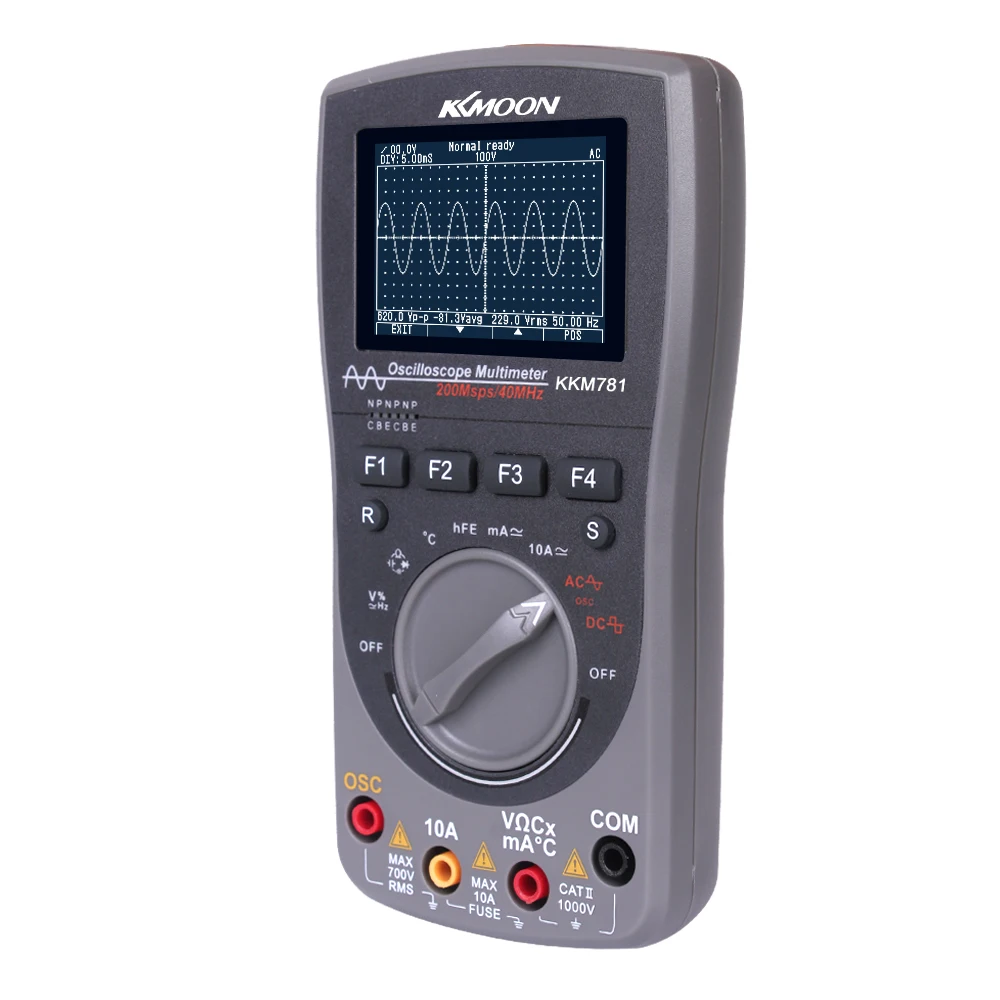

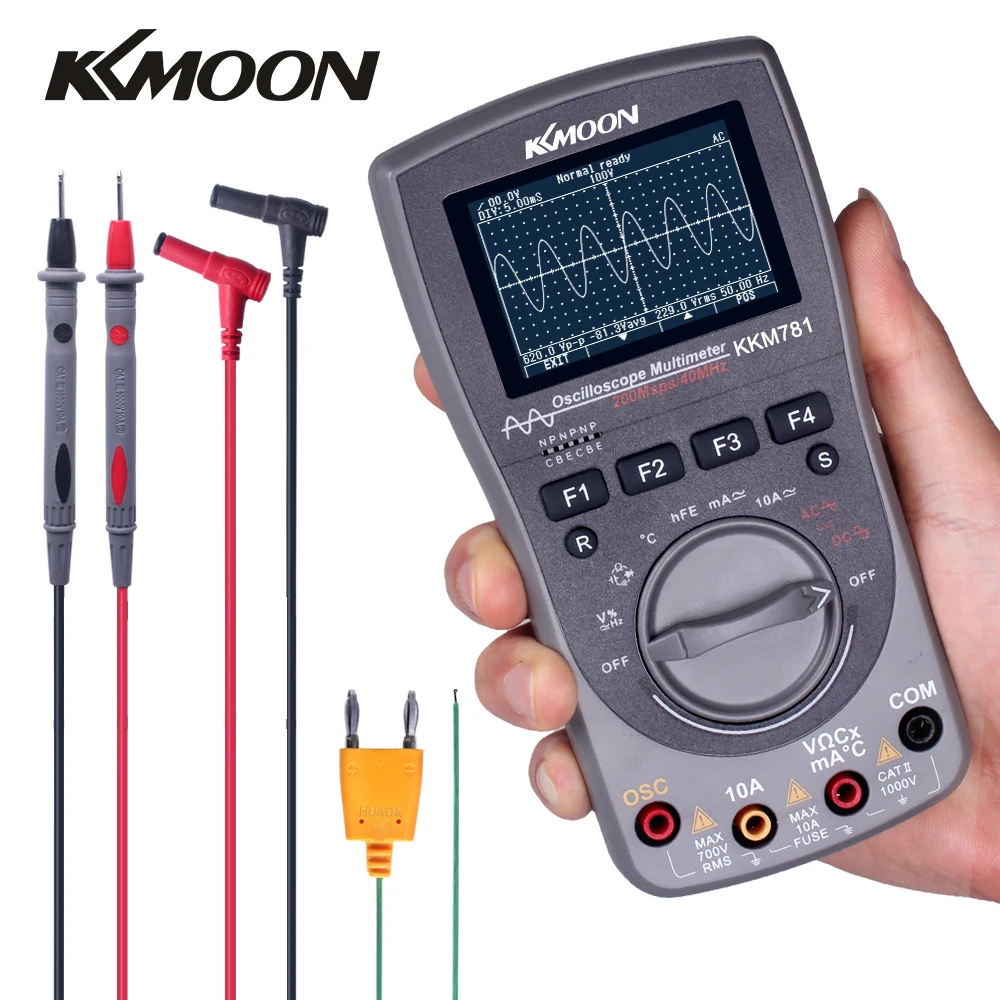

KKM781-это пример комбинации осциллографа и автомобильного мультиметра диапазона, который сочетает в себе все особенности существующих DMM с функцией цифрового осциллографа. Совместимый с трендом, маленький и портативный осциллограф для обнаружения неисправностей в поле.

Особенности:

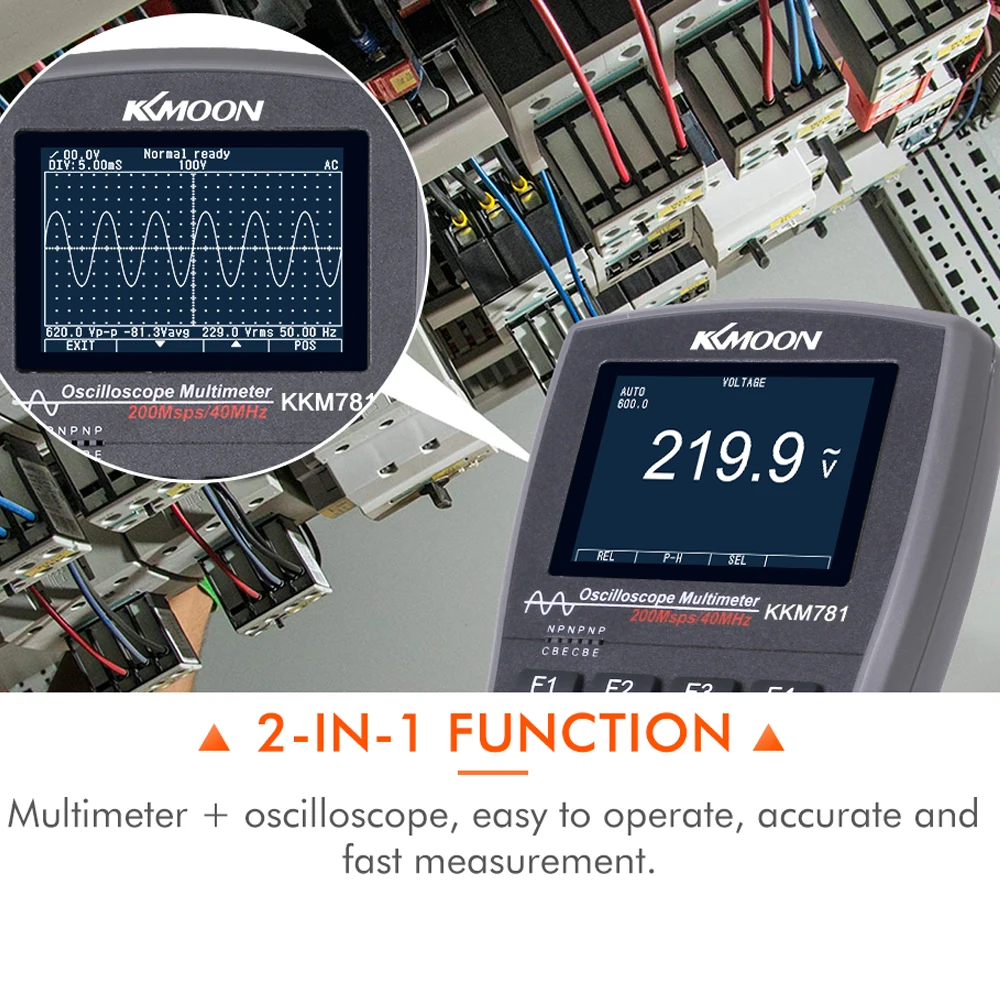

Это комбинированный испытательный инструмент осциллографа и мультиметра для повышения эффективности работы.
200Msps высокоскоростная выборка, 40 МГц аналоговая полоса пропускания, 6000 цифровой мультиметр.

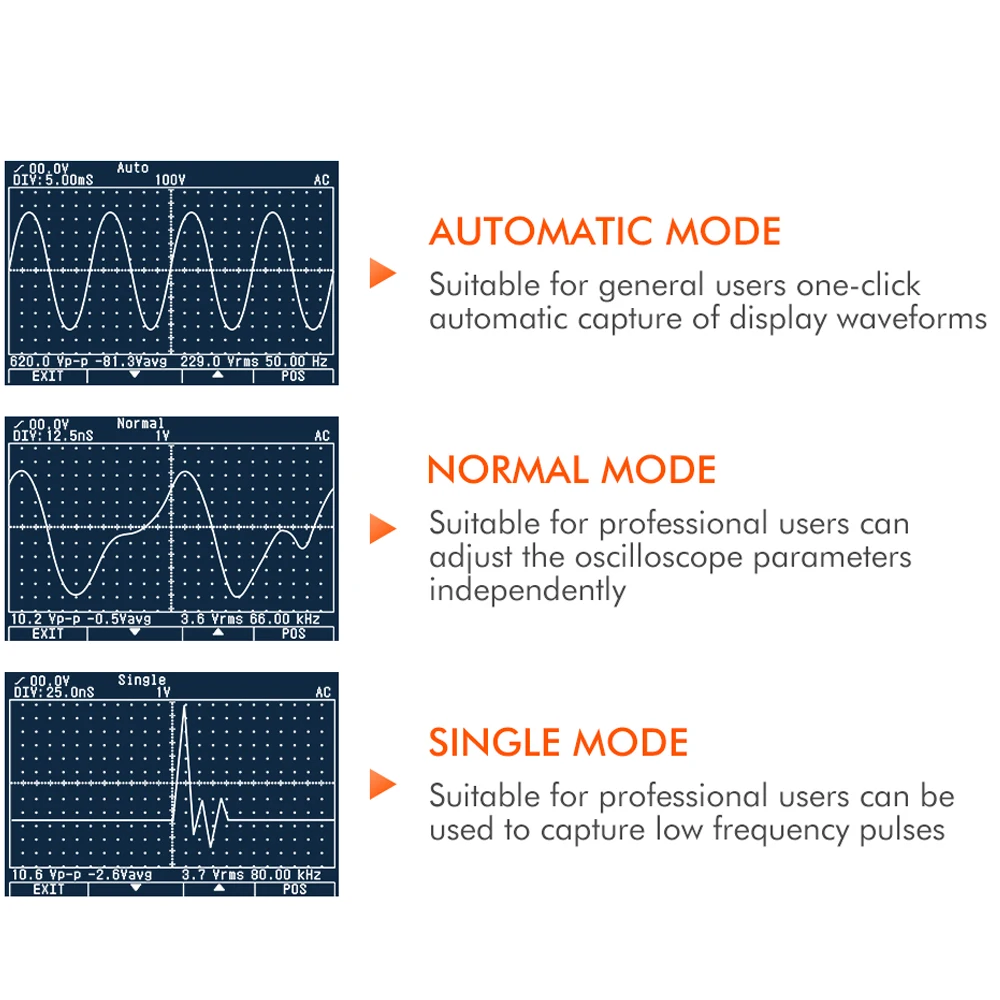

Поворотная ручка для переключения осциллографа с тремя типами режима сканирования сигналов, т. Е. Автоматический режим, обычный режим и одиночный режим.

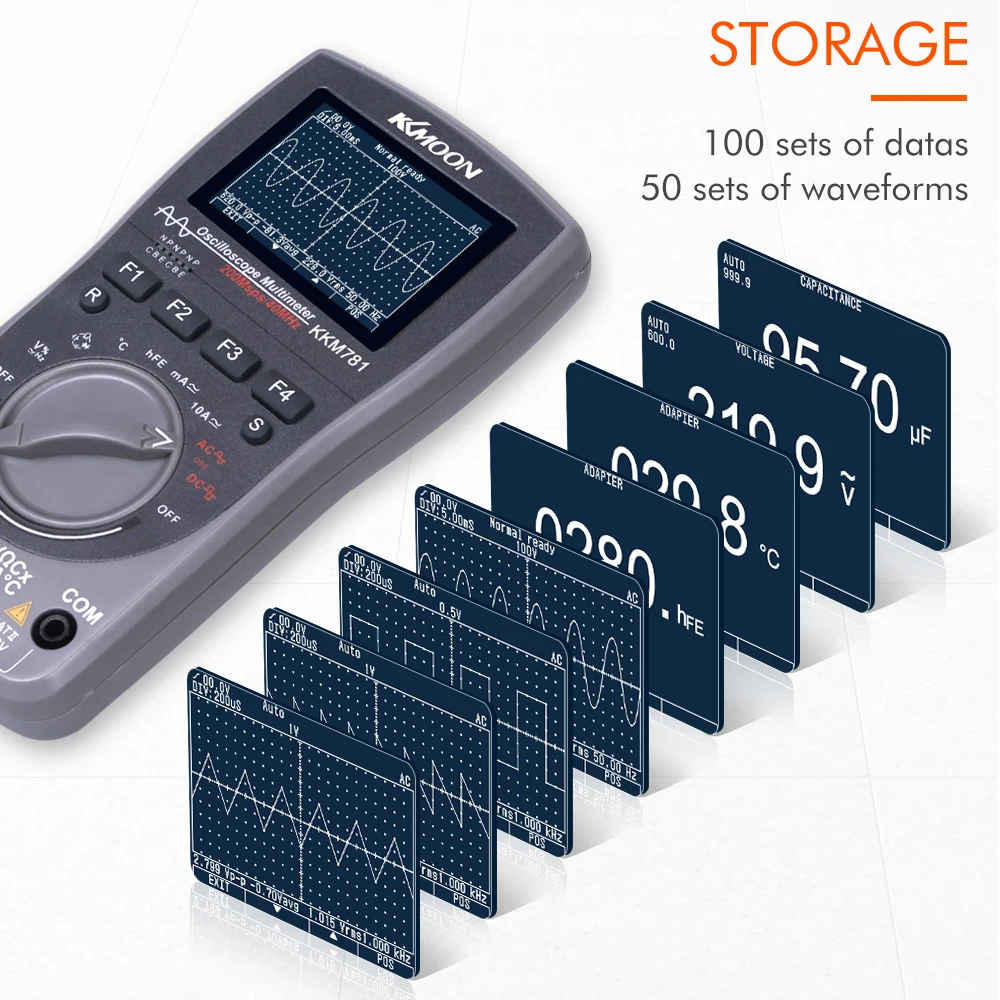

Функция сохранения данных и формы волны в измерениях; В общей сложности 100 наборов данных и 50 сигналов могут быть сохранены.
Параметры е Режим сканирования временной базы и формы волны может быть установлен в измерении формы волны.
Измерьте виртуальное значение формы волны без учета параметров формы волны и искажений.

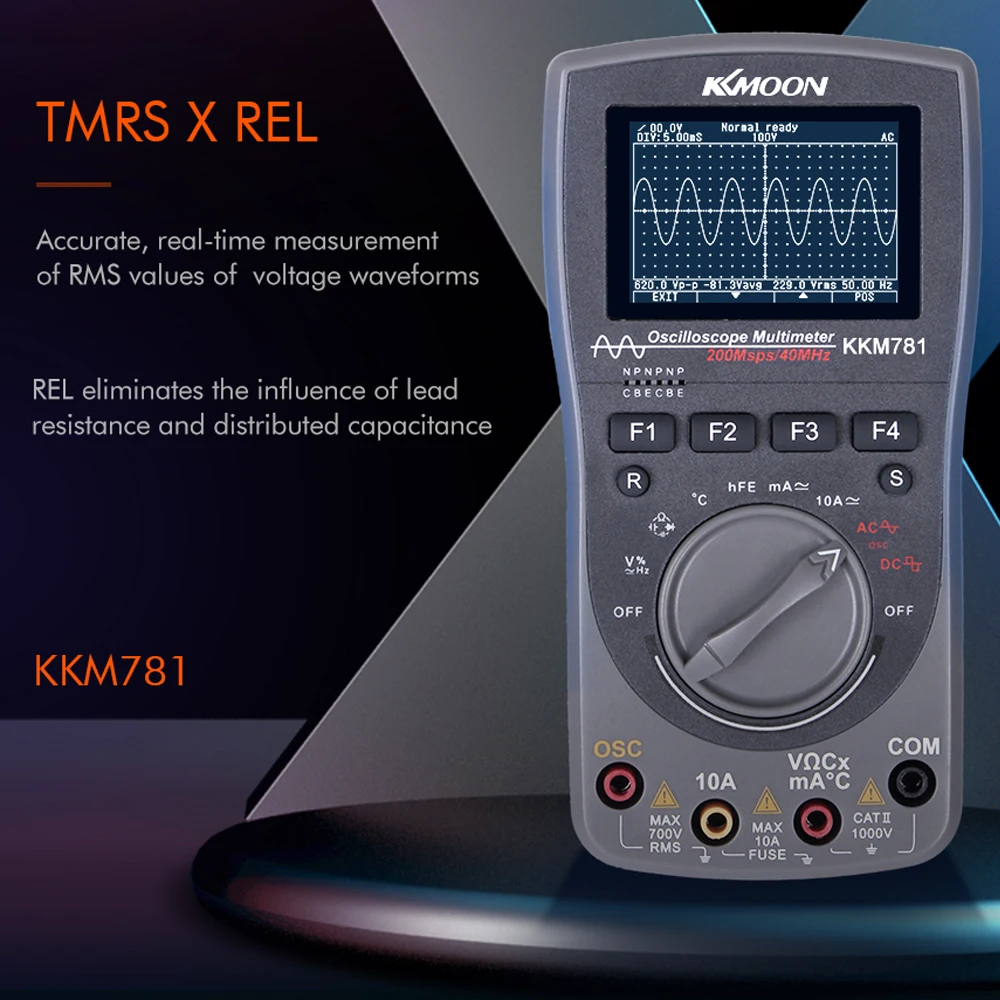

REL, эффективно устраняет сопротивление свинца, распределенную емкость и помехи.

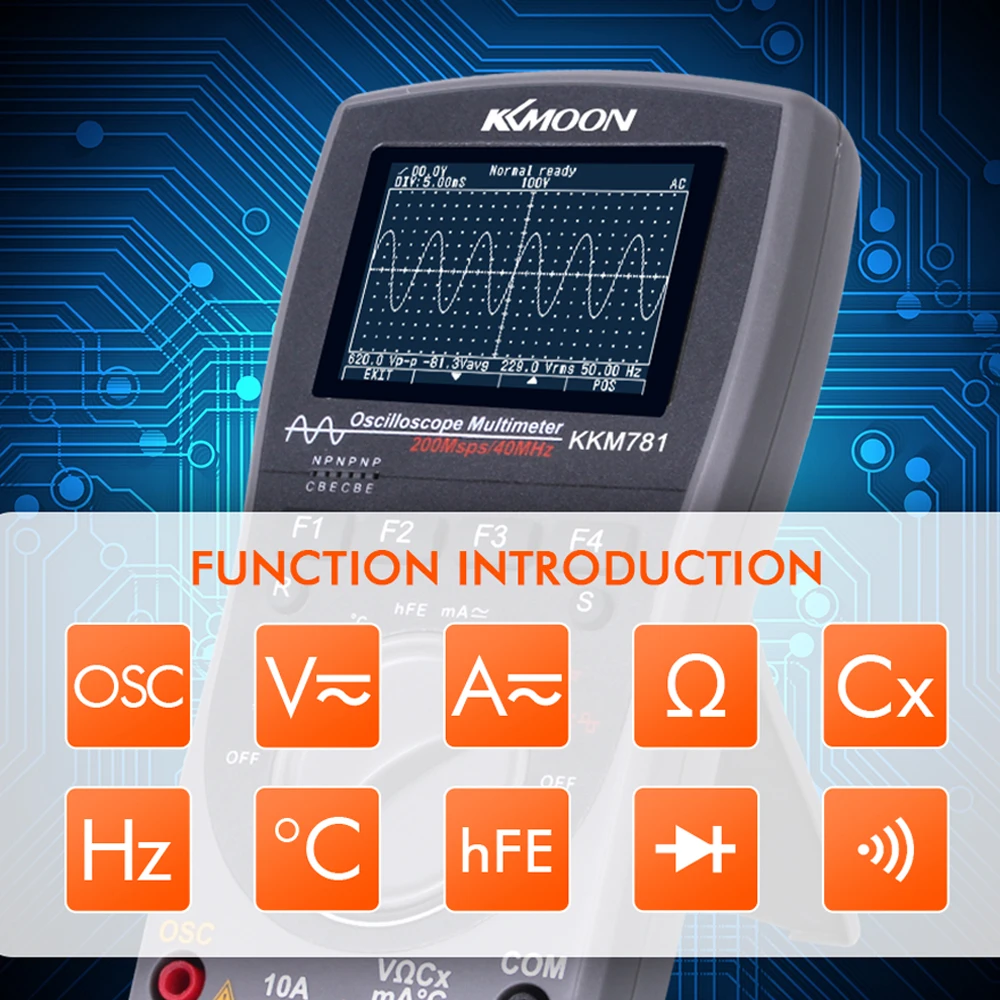

Функции включают DC/AC напряжение/ток, сопротивление, емкость, частоту, температуру, Диод/тест на непрерывность, Триод.
Автоматическое/ручное переключение для измерения диапазона и отображения данных измерений и исходных данных на одном экране.
Защита от перегрузки 500 мА/10Adouble защитная трубка, двойная защита инструмента.
Автоматическое отключение при отсутствии работы в течение 15 минут: яркая подсветка и четкий дисплей.
Более высокая надежность: для калибровки панели и калибровки внутреннего хранилища не требуется регулировка потенциометра.

Технические характеристики:
Материал: АБС-пластик
Основной цвет: серый
Дисплей: ЖК-дисплей, 240 * 160dot-матрица графика, 6000 отсчетов
ЖК-дисплей Размер: 60*40 мм/2,4 * 1.6in
Подсветка: постоянно

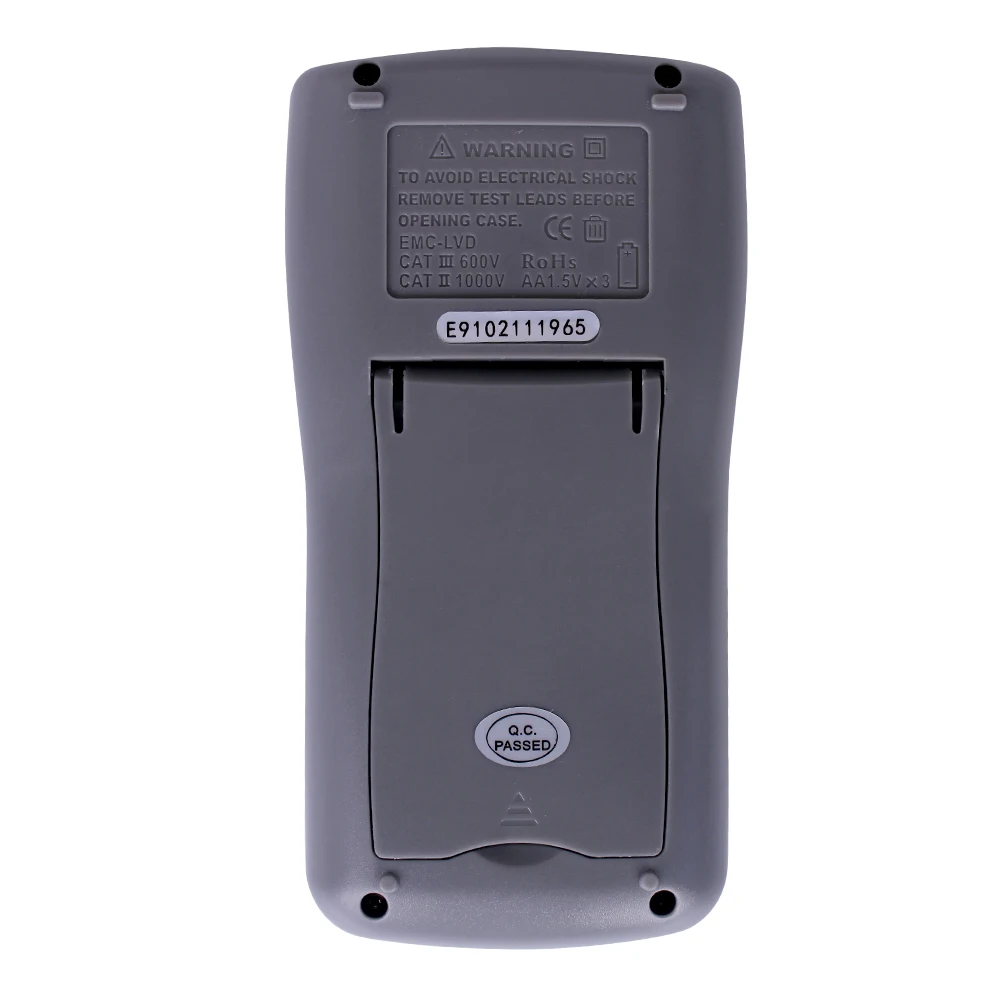

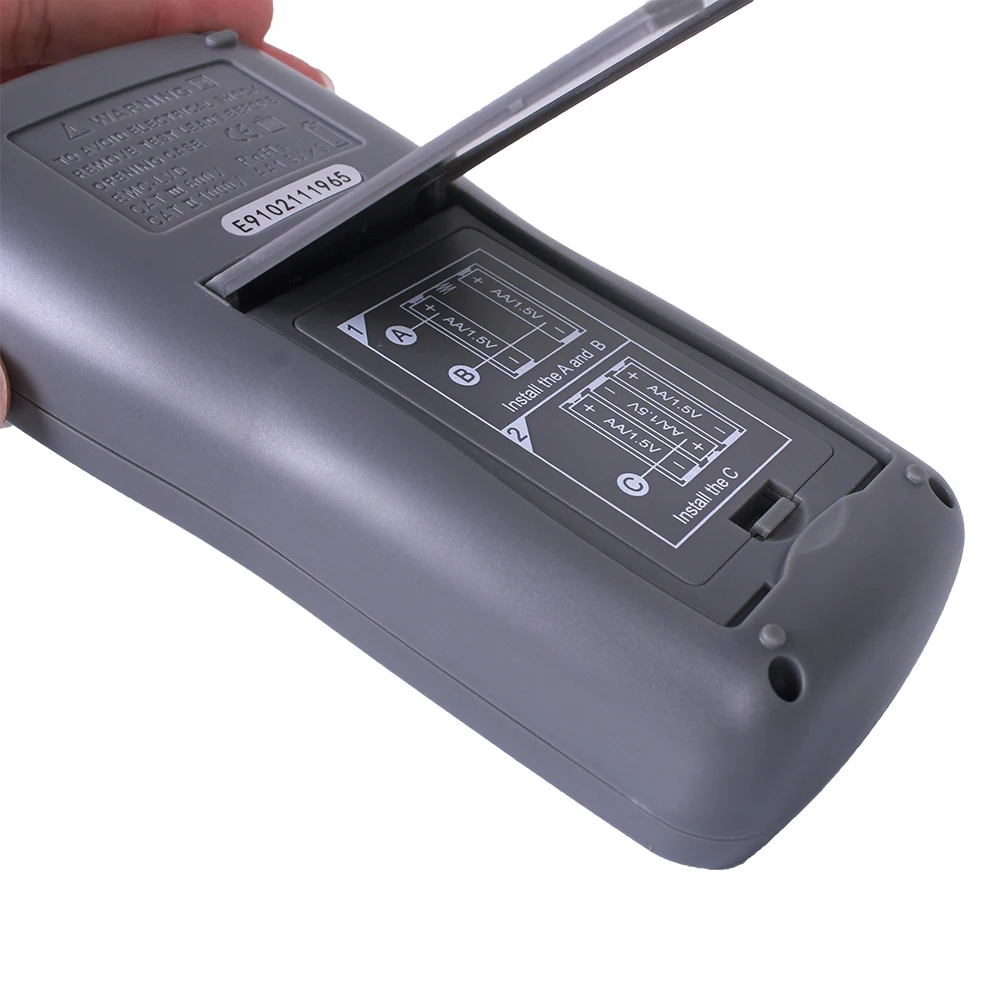

Мощность: 3*1,5 V AA батареи (в комплекте)
Время использования: более 8 часов
Вход сопротивление: 10MΩ
Автоматическое отключение: 15 минут или отключено
Рабочая высота: 0 ~ 2000 м
Объем памяти: 100/данных, 50/сигнал
Рабочая среда: 0 ℃ ~ + 40 ℃; <75% RH
Среда хранения: -10 ℃ ~ + 60 ℃; <90% RH

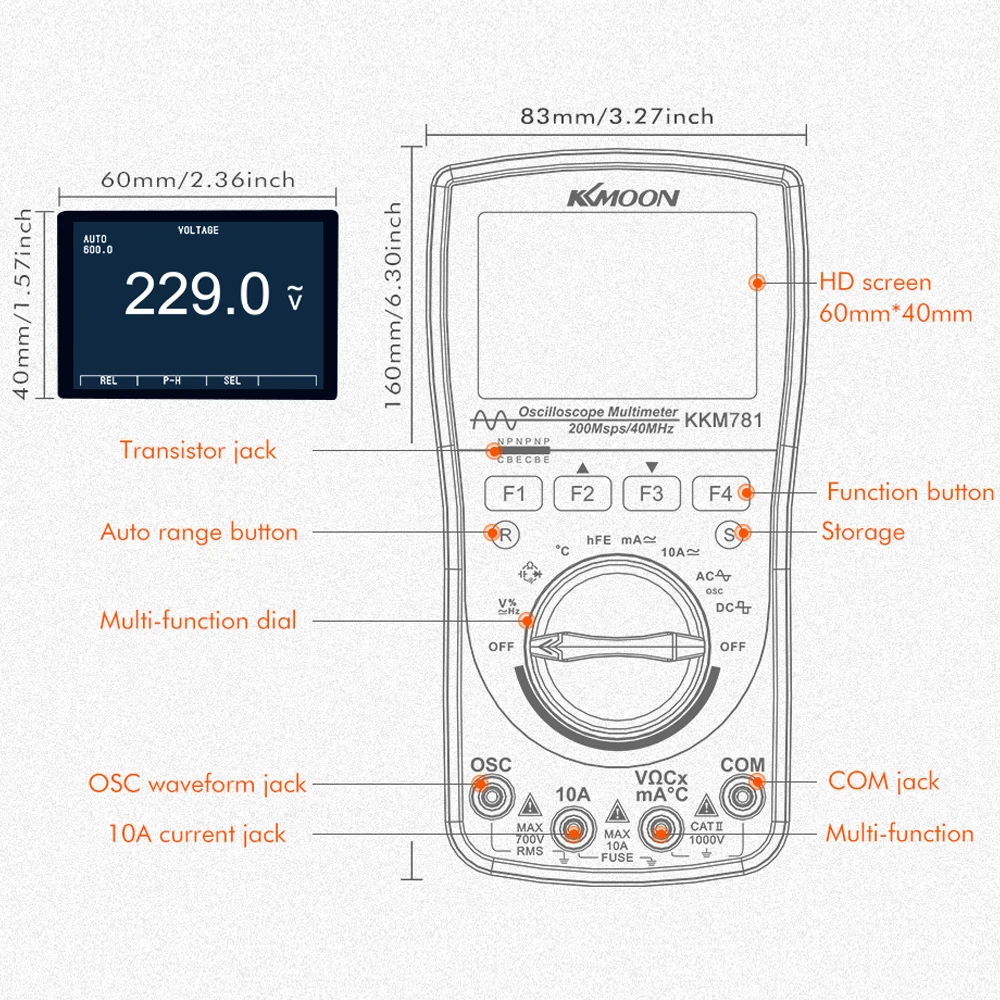

Размер изделия: 160*83*32 мм/6,3*3,3 * 1.3in
Вес товара: 210 г/7,4 унции
Размер посылка: 190*140*45 мм/7,5*5,5*1,8 дюймов
Посылка Вес: 460 г/1.0lb

Цифровой осциллограф scopemeter:
Аналоговая полоса пропускания: 40 МГц
Максимальная частота дискретизации в реальном времени: 200Msps
Вертикальное разрешение: 8 бит
Степень нелинейности: ± 1 бит
Количество каналов: 1
Сцепление означает: DC/AC
Входное сопротивление: около 100MΩ
Деление: вертикальное ± 6,0, Горизонтальное 24,0
Диапазон вертикальной чувствительности: 500 мВ/див ~ 200 В/Див
Точность вертикальной амплитуды: ± (5% + 0.2div)
Автоматическое определение нулевой точки: во время измерения постоянного тока
Уровень срабатывания: ± 6div (0.1div/шаг)
Регулировка положения триггера: ± 12div (0.1div/шаг)
Функция измерения курсора: dV, dt, I/dt (частота)
Точность автоматического измерения: ± (5% + 0.2div)
Диапазон времени: 12.5ns/div ~ 10s/div
Точность базы времени: ± (0.01% + 0.1div)
Режим сканирования: автоматический/Обычный/одиночный
Выбор градиента триггера: подъем/опускание края
Автоматическая настройка: автоматическая Настройка временной базы и вертикальной амплитуды
Функция автоматического измерения: Vp-p, Vavg, Vrms
Длина записи: 24.0div

Цифровой мультиметр:
Напряжение постоянного тока:
Диапазон измерения: 600.0 мВ/6,000 в/60,00 в/600,0 в/1000 в
Разрешение: 0.1 мВ/1 мВ/10 мВ/100 мВ/1 в
Погрешность:
600. 0мв/6,000 в/60,00 в/600,0 в: ± (1.0% rdg + 10dgt)
1000 В: ± (1.5% rdg + 10dgt)
Переменное напряжение истинное виртуальное значение:
Диапазон измерения: 600.0 мВ/6,000 в/60,00 в/600,0 в/750 В
Разрешение: 0.1 мВ/1 мВ/10 мВ/100 мВ/1 в
Погрешность:
600.0 мВ/6,000 в/60,00 в/600,0 в: 50 Гц ~ 400 Гц ±(1.5% rdg + 10dgt) 400 Гц ~ 1 кГц (для справки, только если это выше 1 кГц) ± (2.0% rdg + 10dgt)
750 В: ± (2.0% rdg + 10dgt) (50 Гц ~ 400 Гц)
Постоянный ток:
Диапазон измерения: 60,00/500.0mA, 6,000/10.00A
Разрешение:
60,00/500.0mA: 10μA / 100μA
6,000/10.00A: 1mA / 10mA
Погрешность: ± (1.2% rdg + 10dgt)
Переменный ток истинное виртуальное значение:
Диапазон измерения: 60,00/500.0mA, 6,000/10.00A
Разрешение:
60,00/500.0ма: 10μA /100 & micro;A
6,000/10.00A: 1mA /10mA
Погрешность:
60,00/500.0ма: ± (1.5% rdg + 10dgt)
6,000/10.00A: 50 Гц ~ 1 кГц (для справки, только если это выше 1 кГц)
Сопротивление:
Диапазон измерения: 600.0Ω/6.000k Ω/60.00k Ω/600.0k Ω/6.000M Ω/60.00MΩ
Разрешение: 0.1Ω/1Ω/10Ω/100Ω/1k Ω/10kΩ
Погрешность:
600.0Ω/6.000k Ω/60.00k Ω/600.0k Ω/6.000MΩ: ± (1.2% rdg + 5dgt)
60.00MΩ: ± (3.0% rdg + 10dgt)
Постоянной ёмкости, универсальный конденсатор:
Диапазон измерений: 9. 999nf/99. 99nf/999.9nF/9,999 мкФ/99,99 мкФ/999,9 мкФ/9. 999mf/99.99mF
Разрешение: 1пф/10pF/100pF/1nF/10nF/100нф/1 мкФ/10 мкФ
Погрешность:
9. 999nf/99. 99nf/999.9nF/9,999 мкФ/99,99 мкФ/999,9 мкФ: ± (3.0% rdg + 10dgt)
9.999mF/99,99mf: ± (5.0% rdg + 10dgt)
Температура:
Диапазон измерения: 0 ℃ ~ 600 ℃
Разрешение: 0,1 ℃
Погрешность: ± (2.0% rdg + 10dgt)
Триод:
Диапазон измерения: 1 ~ 1999
Разрешение: 1
Частота:
Диапазон измерения: 9,999 Гц ~ 9,999 МГц
Разрешение: 0,001 Гц ~ 1 кГц
Погрешность: ± (1.0% rdg + 5dgt), (амплитуда сигнала не меньше 1Vp-p, AC V или 20mA RMS, AC A)
Коэффициент заполнения:
Диапазон измерения: 0,01 ~ 99.99% (AC 500mVp-p)
Проверка диодов: Напряжение разомкнутой цепи составляет около 3,0 V; Максимальный Тест ток составляет около 2mA
Тест на непрерывность: Оценка сопротивления: около 50 Ом
Переключение диапазона автоматического измерения: применимо к различным функциям измерения
Напоминание о чрезмерной нагрузке диапазона измерений: "O. L "(перегрузка)
Скорость измерений: 2,5 раз/сек
Окно динамических данных: после того, как главный дисплей удерживается, фактические данные измерений постоянно обновляются
Параметры предохранителя: 500mA/250V, 10A/500V

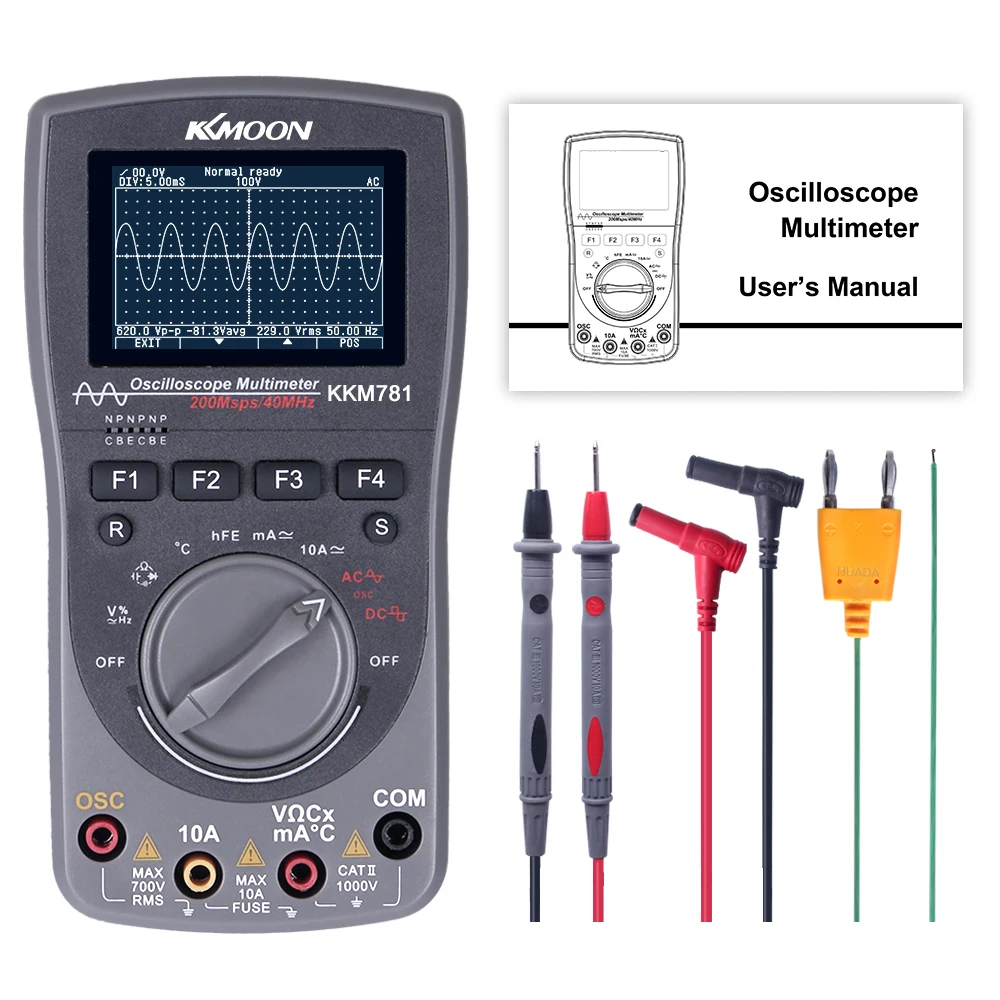

Посылка список:
1 * осциллограф
1 * пара тестовых ручек
1 * Температура зонд
1 * защитная сумка
1 * Руководство пользователя
