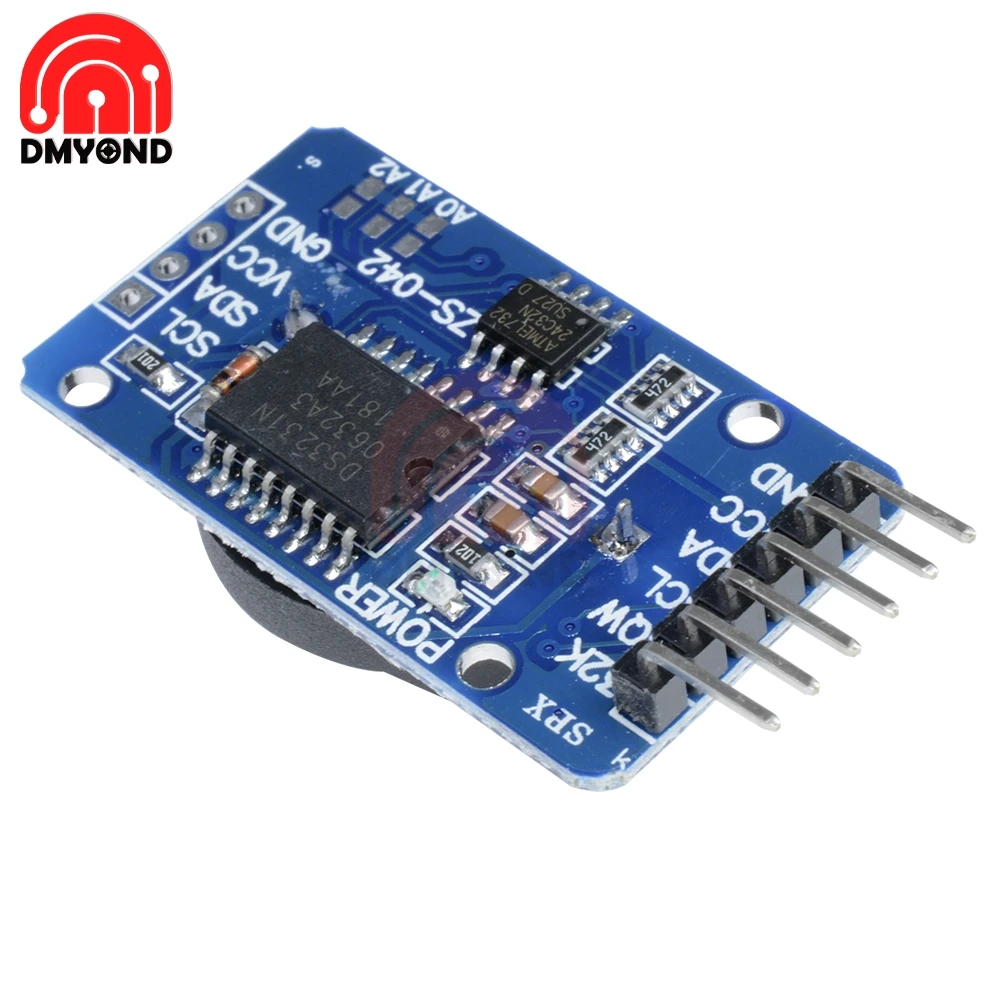

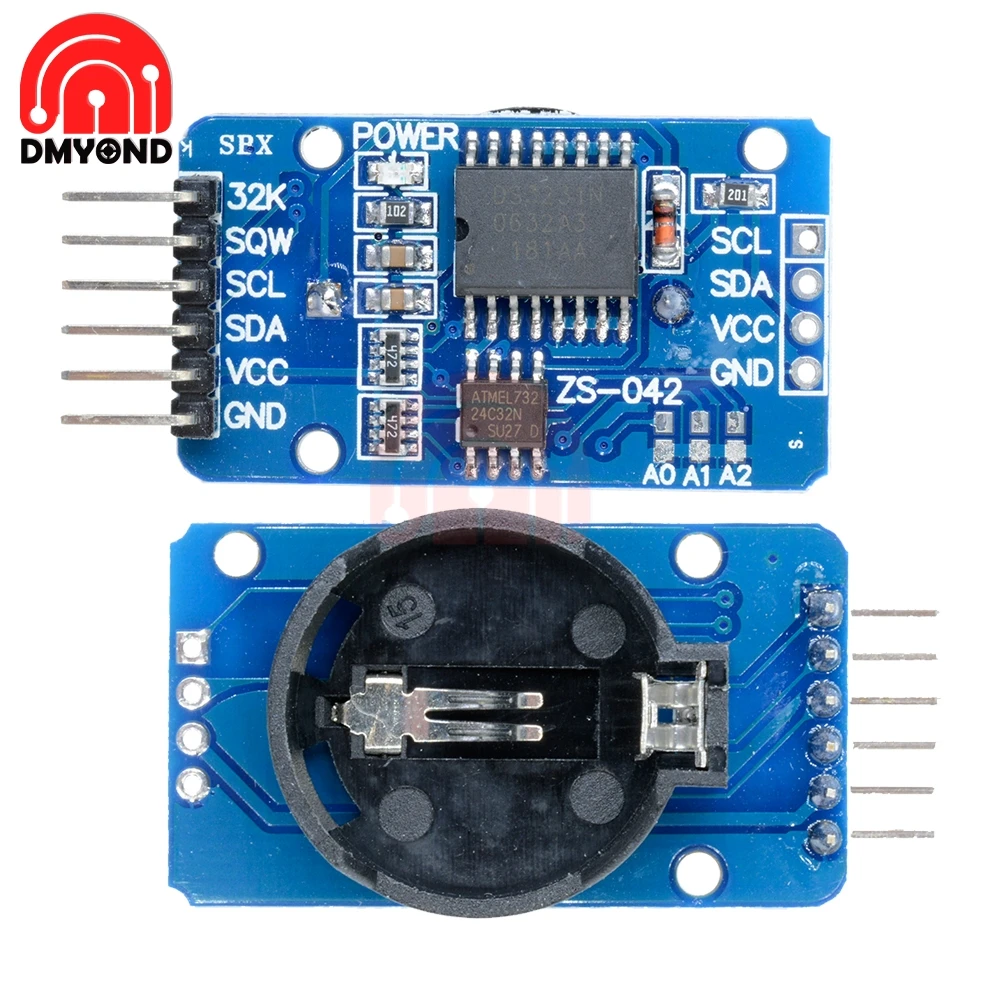

DS3231 3 В В-5 5 регулятор напряжения ZS042 AT24C32 IIC Precision RTC модуль памяти точности часов в

DS3231 3 В В-5 5 регулятор напряжения ZS042 AT24C32 IIC Precision RTC модуль памяти точности часов в

Примечание:

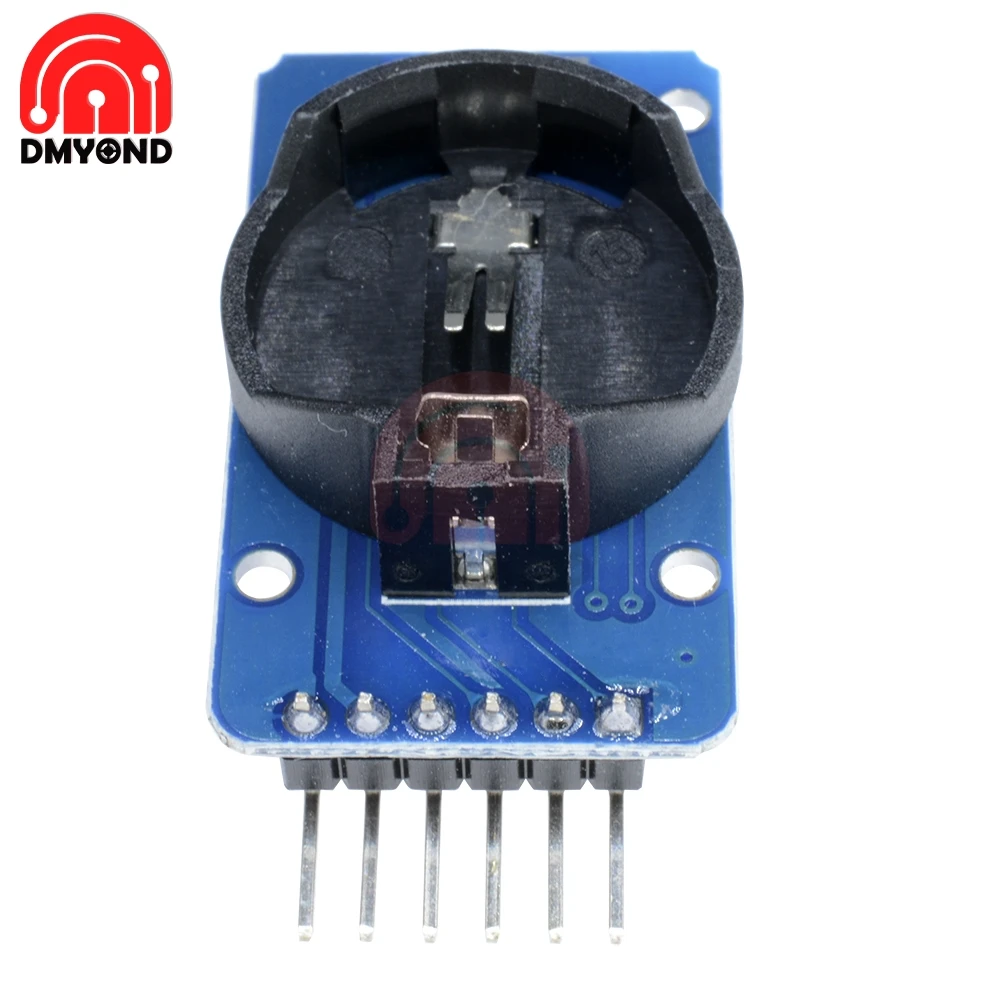

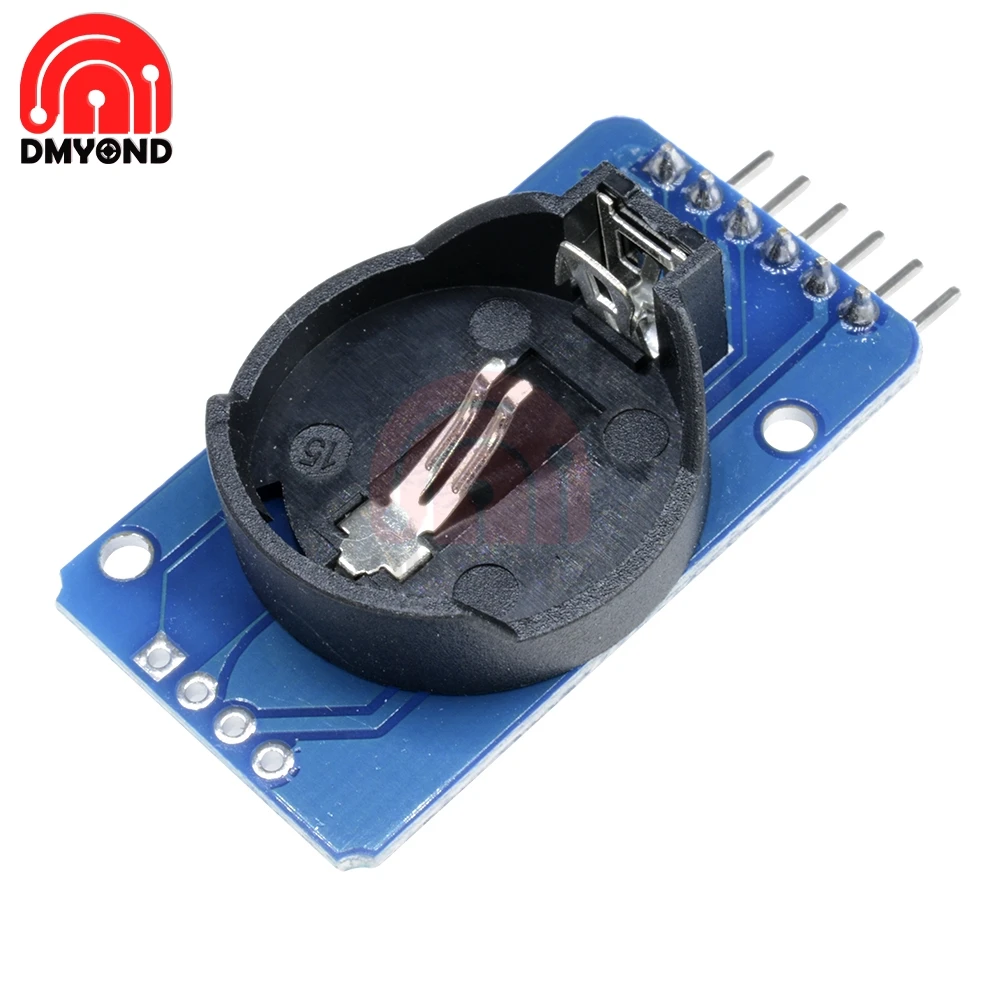

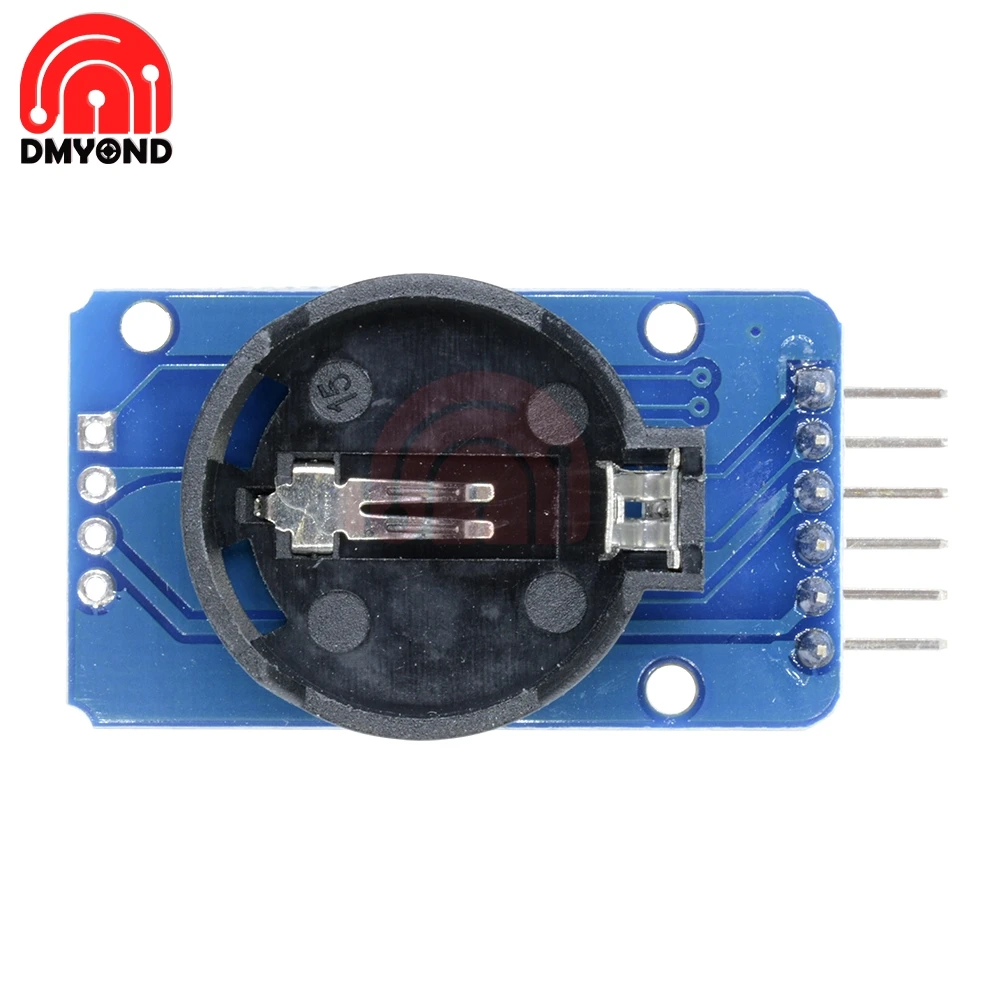

Батарея в комплект не входит
Пожалуйста, обратитесь к нам за электронными файлами данных

DS3231-это недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство включает в себя вход батареи, отсоединить основной источник питания и поддерживает точное время хранения. Интегрированный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, дата окончания будет автоматически изменена, включая корректировки для високосного года. Часы работают В или 24 часа или полосового/AM / PM индикация в 12-часовом формате. Предоставляет два настраиваемых будильника и календарь можно установить на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус I2C.
Прецизионно-компенсированное напряжение и схема компаратора отслеживают состояние VCC для обнаружения сбоев питания, обеспечивают выход сброса и при необходимости автоматически переключаются на резервный источник питания. Кроме того, RST pin отслеживается как генерирующий сброс μP вручную.
Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как в то же время). Точность датчика температуры составляет ± 3 ° C. Схема управления питанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е., низковольтным аккумулятором) для переключения между источником питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. Когда основная мощность повторного питания или значение напряжения возвращается в пределах допустимого диапазона, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.

Характеристики:

Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
Вес: 8 г
Рабочее напряжение: 3,3-5 .5 V
Чип часов: Высокоточный чип DS3231
Точность часов: диапазон 0-40 °, точность 2ppm, ошибка около 1 минуты
Календарь Будильник с двумя
Программируемый квадратный волновой выход
Генератор часов в реальном времени Секунды, минуты, часы, день, дата, месяц и год и обеспечивает действительную компенсацию до 2100 високосного года
Датчик температуры чипа поставляется с точностью ± 3 °
Чипы памяти: AT24C32 (объем памяти 32K)
Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)

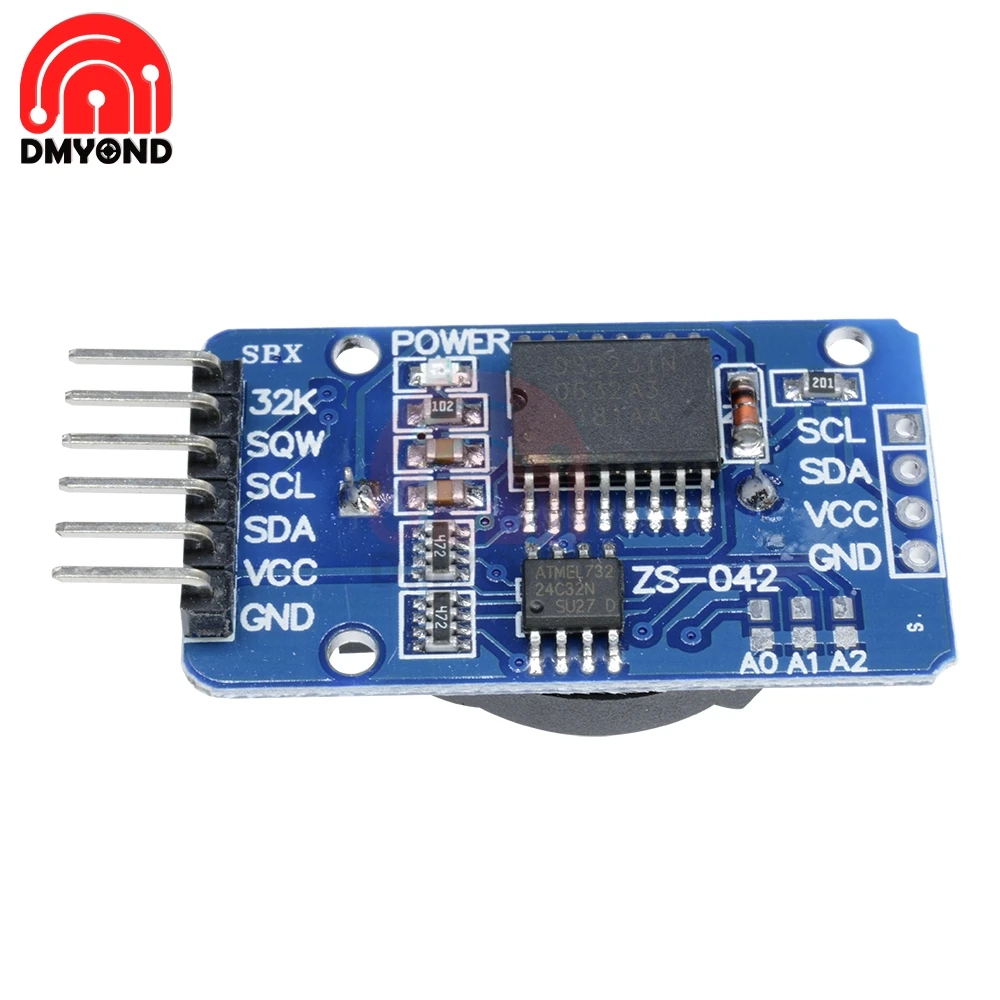

Может быть каскадным с другим IIC устройством, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57
С перезаряжаемой батареей LIR2032, чтобы обеспечить работу системы после выхода из строя питания, часы перемещают любую естественную норму
Упаковка: Одиночная Антистатическая упаковка

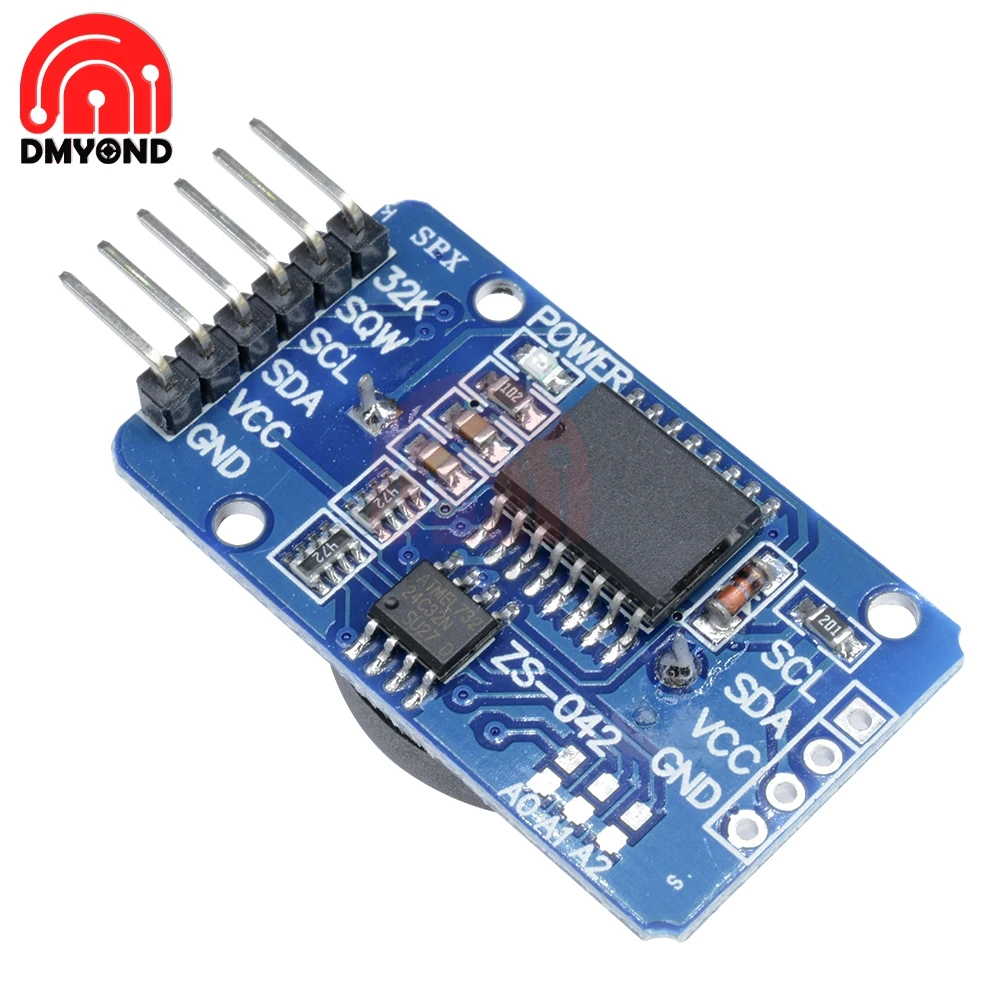

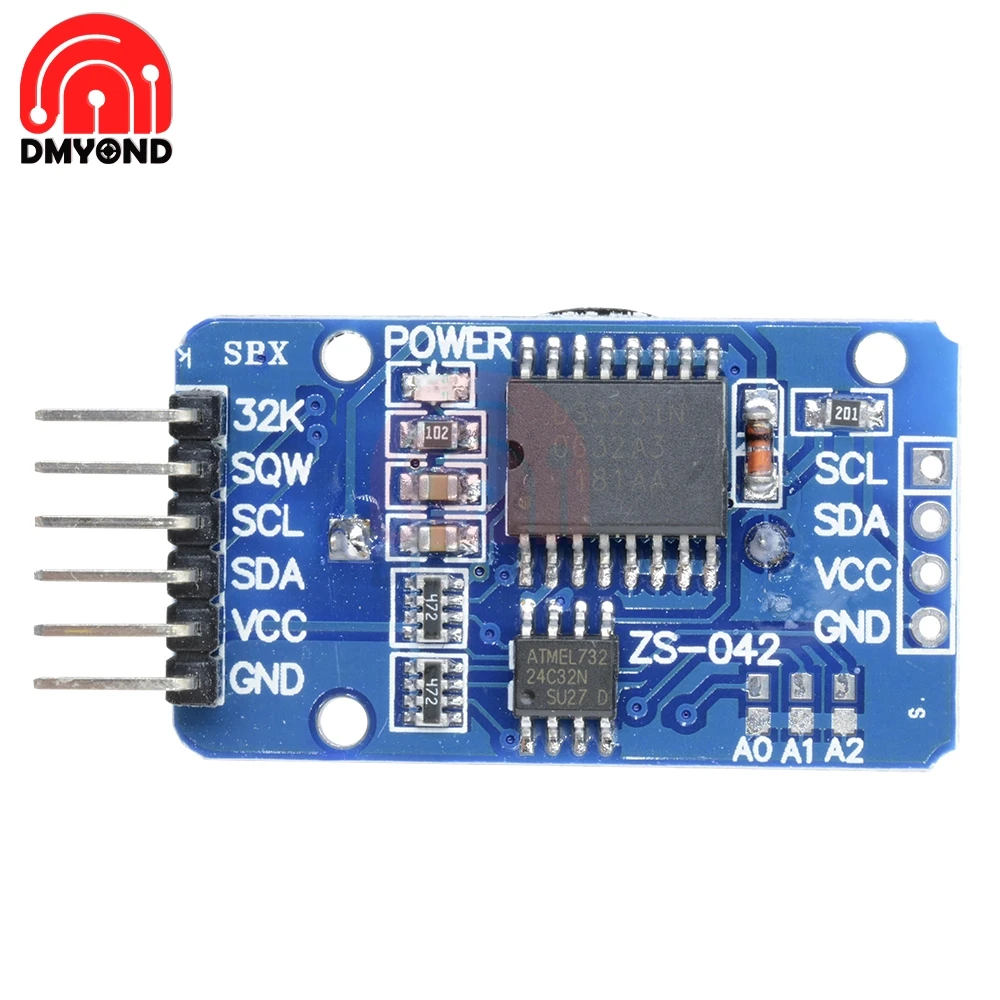

Инструкции по проводке (например, для Arduino uno r3):
SCL → A5
SDA → A4
VCC → 5V
GND → GND

Посылка включает в себя:

1 x DS3231 Модуль a (протестированная хорошая Антистатическая упаковка)
