VL6180 VL6180X дальномер оптический диапазон сенсор модуль для Arduino IEC интерфейс 3 В 5 в

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } VL6180x три-в-одном оптоэлектронный модуль интегрирует ИК VSEL (вертикальный полостной поверхностно излучающий лазер) Инфракрасный вертикальный полостной поверхностно излучающий источник, датчик приближения, и окружающей среды светильник (ALS).
Модуль VL6180X оснащен датчиком приближения с режимом измерения времени полета (ToF); VL6180X включает в себя модуль детектора спада, который определяет время, в которое один фотон переносится из цели в цель и обратно в модуль, рассчитанный в комбинации с амплитудой. Фактическое расстояние, независимо от отражательной способности объекта, Эта фактическая дальность измерения может также производить простой, но надежный одномерный контроль жестов.
Окружающего воздуха светильник датчик также обладает высокой чувствительностью и высокая точность до сверхнизкой светильник, широкий зондирования динамическим диапазоном и рассеянный светильник (Lux) Исправлены выход. Все компоненты, используемые для поддержки датчиков приближения и датчиков окружающего светильник, интегрированы в упакованный оптический модуль. Встроенная конструкция может быть завершена без необходимости механической прокладки или дополнительной системы объектива.
Параметры продукта: Инфракрасная Длина волны: 850 нм; Интерфейс связи: IIC (400 кГц), адрес 0x29 (7 бит), два программируемых GPIO; Оптимальная рабочая температура: -10 ~ 60 градусов Цельсия; диапазон: от 0 до 100 мм погрешность 13 мм при некоторых внешних условиях, таких как 100 мм в темных условиях; дрейф температуры: 9 ~ 15 мм дрейф напряжения: 3 ~ 5 мм
Время преобразования: 15 MS
Окружающего светильник диапазон: 1 ~ 100 Клукс 16-бит выход
Диапазон усиления окружающего светильник: от 1 до 40 (восемь)
Окружающего светильник чувствительность: 0,36 Lux/Подсчет (535 нм светодиодный @ 1 энд. Измерено @ gain 20)
Угол отклика: 42 градуса
Погрешность линейности: 5% (1-300 лк), 10% (от 300 до 7500 лк)
Ошибка усиления: 1% (усиление 20), 7% (усиление от 1 до 10)
Инструкции для Применение

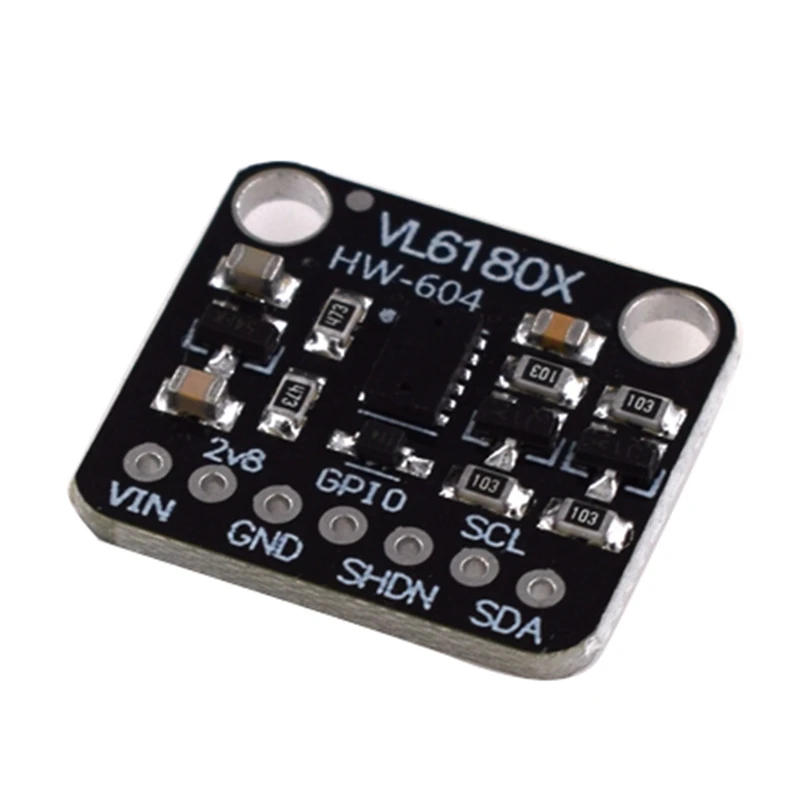

Вин: вход питания pin. Диапазон входного напряжения 3-5 В;
2v8: выходной порт, выходное напряжение 2,8 В, выходное напряжение 2,8 В, генерируемое бортовым регулятором напряжения, обрабатывающее входное напряжение, удобно для расширения и использования;
GND: мощность заземления;
SCL: тактовый штырь iec, подключенный к основному SCL;
ПДД: контактный разъем для передачи данных от iec, подключенный к основному ПДД;
GPIO: pin, используемый датчиком, чтобы показать, что данные готовы. Обратите внимание, что выход этого контакта 0-2,8 в высокий и низкий. Этот контакт не может быть применен к платам, таким как Arduino (эти пластины 3,3 или 5 В высотой).), как правило, не используется, преобразование уровня приложения;
SHDN: штифт выключения датчика. По умолчанию вытягивается высоко. Есть смещение уровня диода, так что вы используете логику 3-5 в на этом pin. При низком вытягивании штифта датчик переходит в режим выключения.

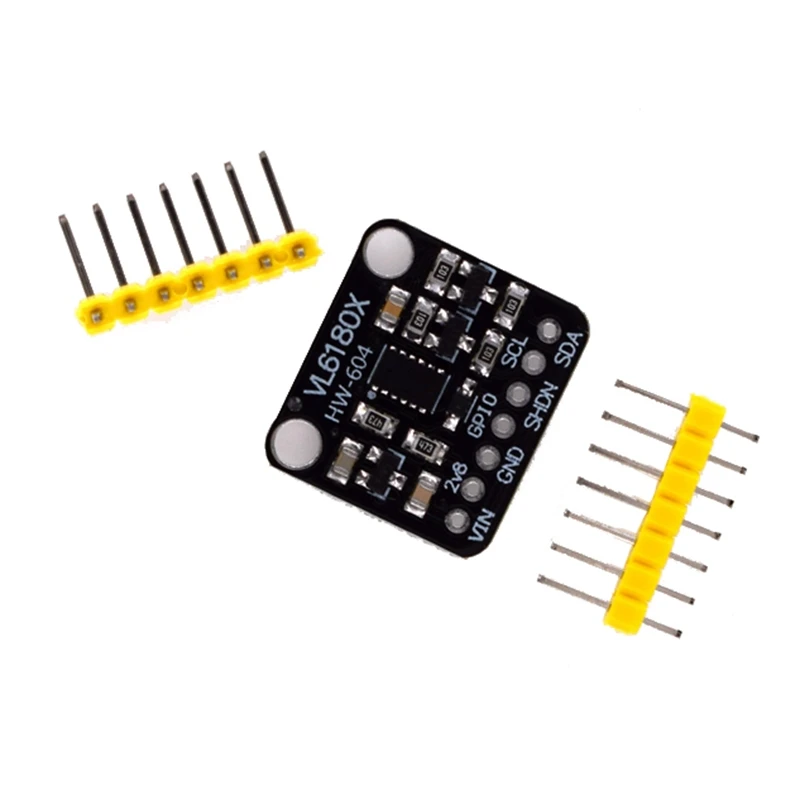

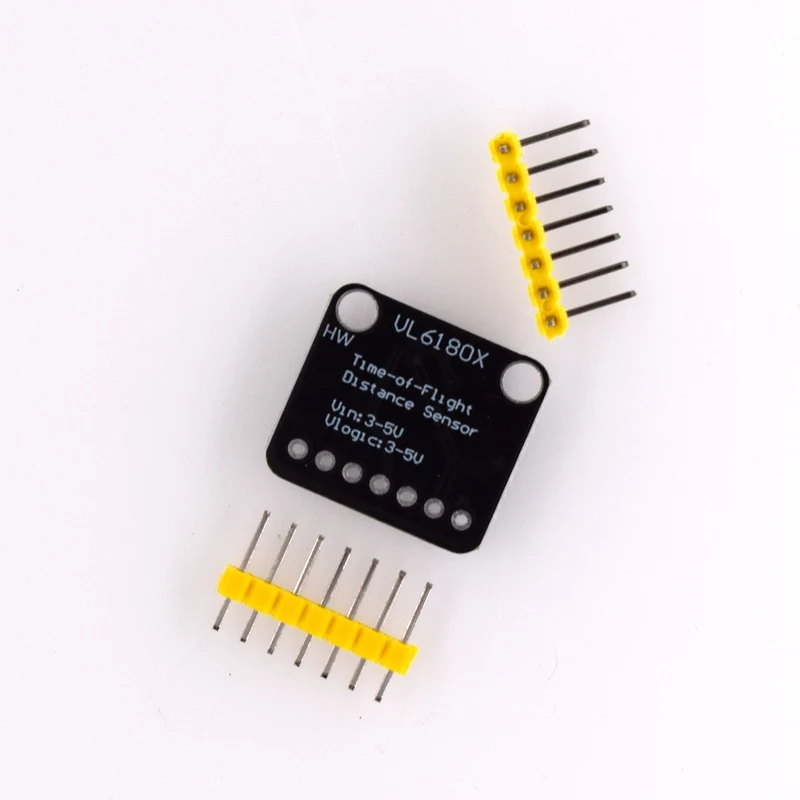

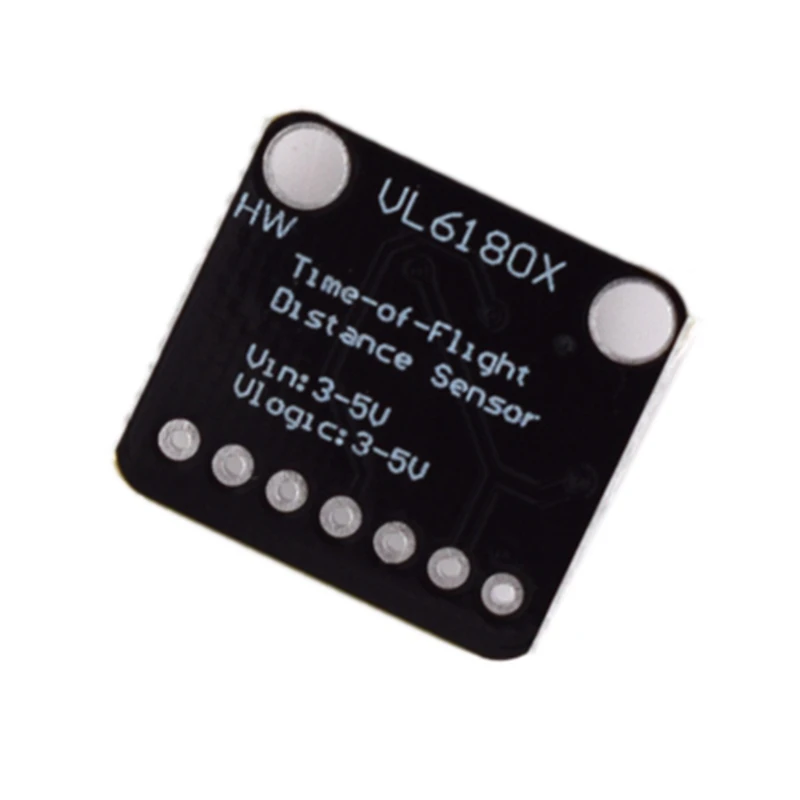

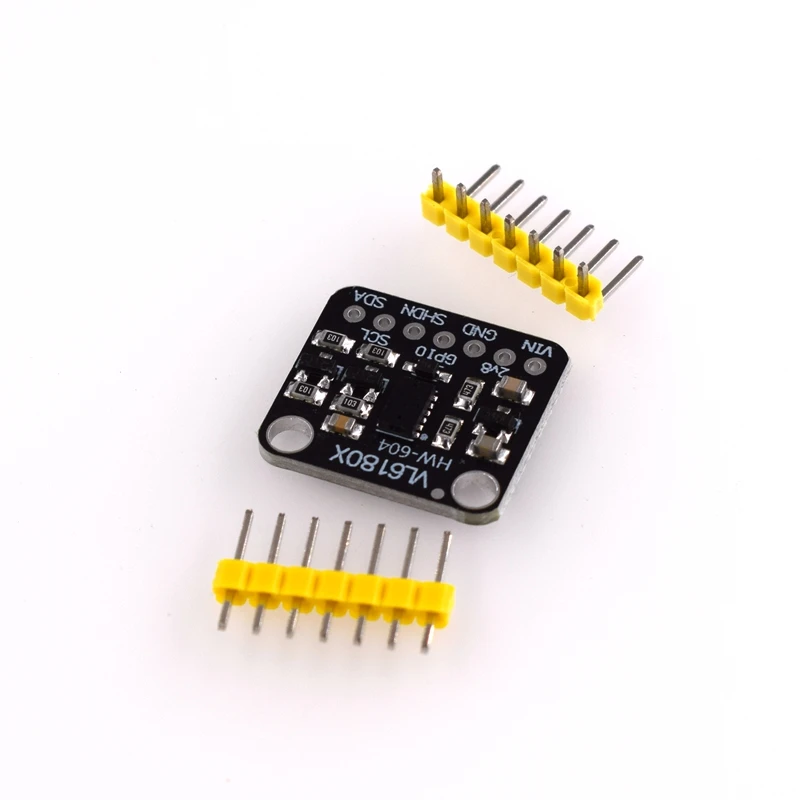

Цвет: как показано на рисунке
Материал: АБС-пластик
Размер: 20*18*3 мм
Посылка в комплект входит:

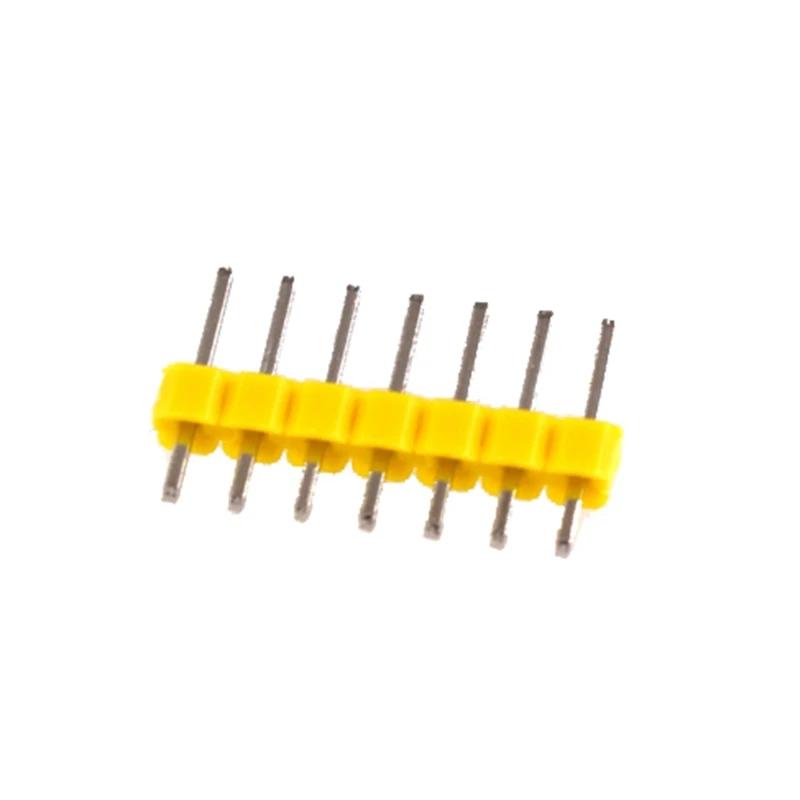

1 * доска
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
