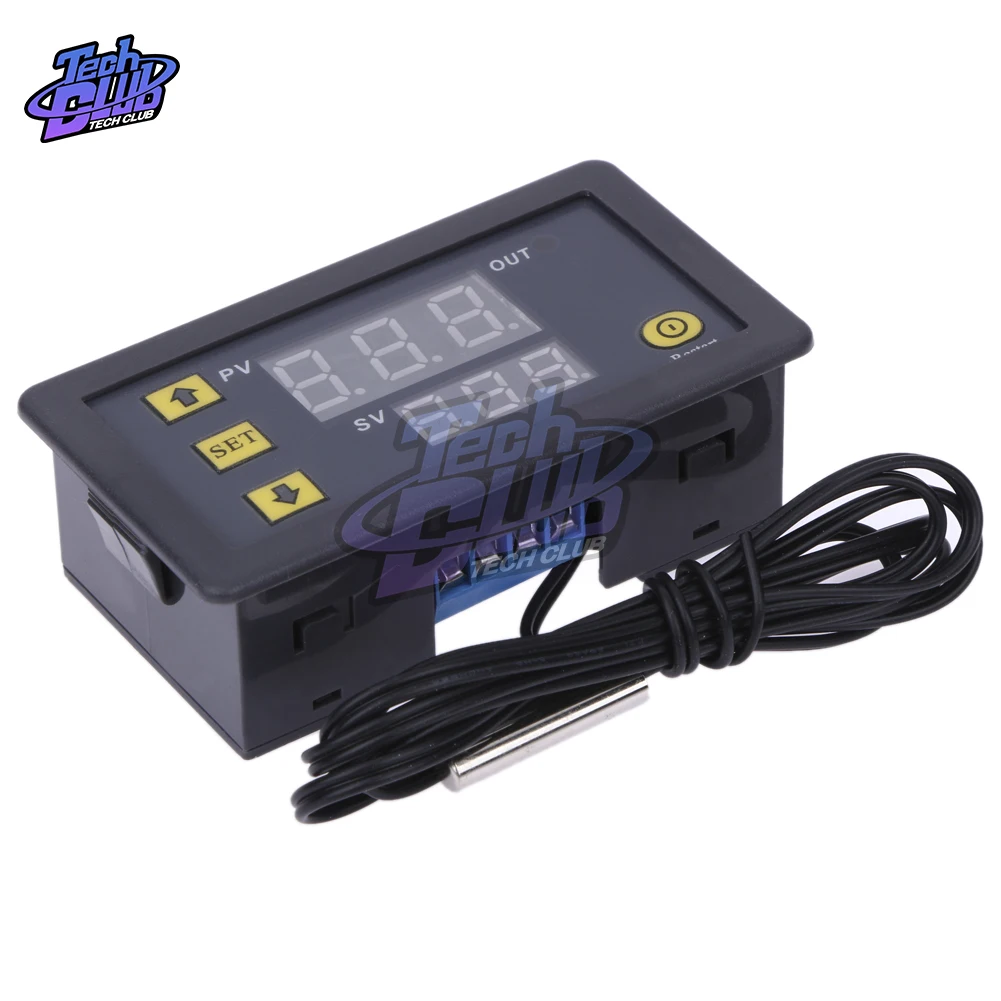

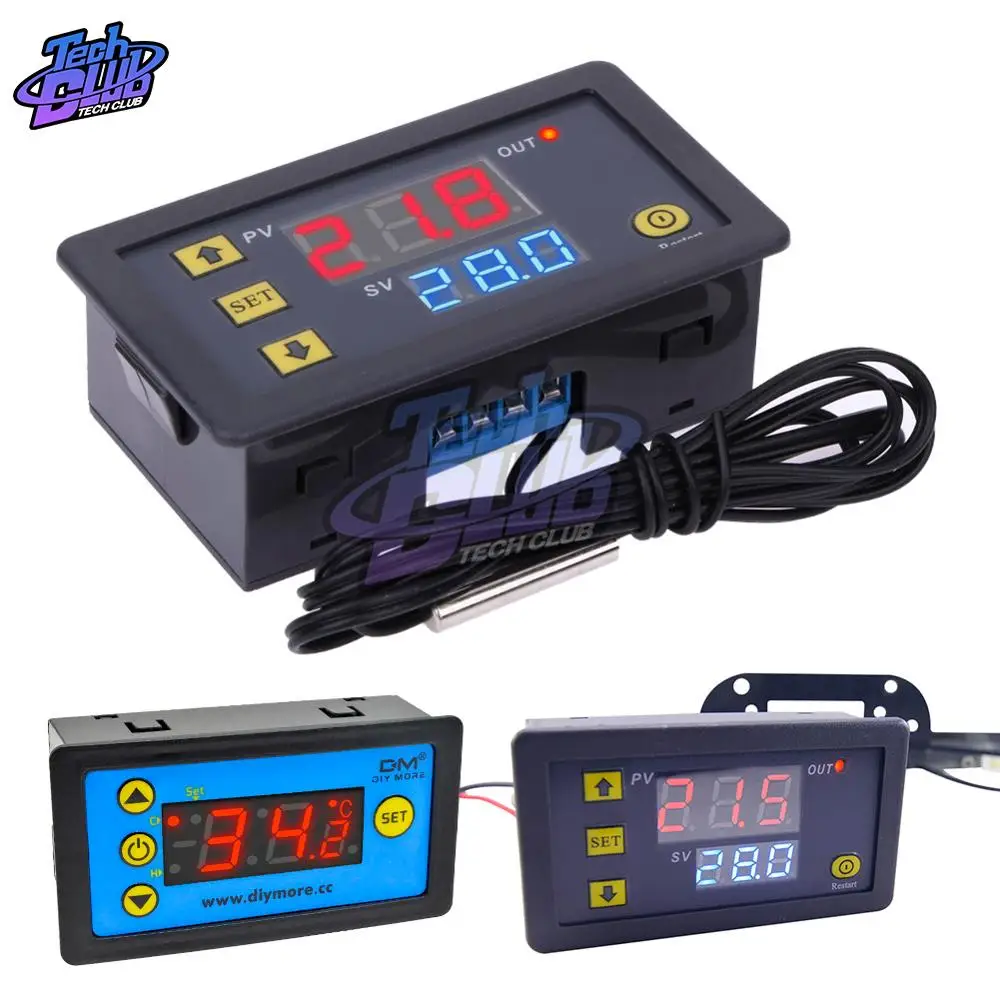

Цифровой терморегулятор W3001 W3002 Терморегулятор с регулировкой температуры

Цифровой терморегулятор W3001 W3002 Терморегулятор с регулировкой температуры

W3230

Мини-контроллер температуры.

С четким светодиодный дисплеем для лучшей читаемости.

Широкий диапазон измерения температуры.

Контроль нагрева или охлаждения.

Все параметры настройки могут быть сохранены после короткого замыкания.

Релейный выход.

Высокая точность управления 0,1 по Цельсию

Используется для бытовой морозильной камеры, резервуара для воды, холодильника, промышленного охладителя, парохода, промышленного оборудования и другой системы контроля температуры.

Источник питания: 12 В постоянного тока/24 В постоянного тока/110 В-220 В переменного тока

Диапазон контроля температуры:-55 °-120 °

Коэффициент разрешения: 0,1 °C(-9,9-99,9); 1 °C (другой диапазон)

Цвет отображения: красный/синий

Точность измерения: ± 0,1 °C

Точность управления: 0,1 °C

Датчик: NTC10K водонепроницаемый датчик

Выход: реле контактной мощности 10A 220 В/20A 12 В/20A 24 В

Экологические требования: -10-60 °C, влажность 20%-85% RH

Размер: 79 мм * 43 мм * 26 мм

Размер резки: 73 мм * 39 мм

Провод датчика: 1 метр

Таблица кодов:

Код

Функция

Набор диапазона

По умолчанию

P0

Отопление/охлаждение

Ч/с

C

P1

Разница в возврате

0,1-30

2.

P2

Установка пределов для манимума

120

120

P3

Установка пределов для минимального

-55

-55

P4

Температура. Коррекция

-20

0

P5

Запуск задержки

0-10 мин

0

P6

Температура сигнализации

-175

Скидка

P7

Блокировка данных

Вкл/Выкл

Скидка

P8

Восстановление заводских настроек

Вкл/Выкл

Скидка

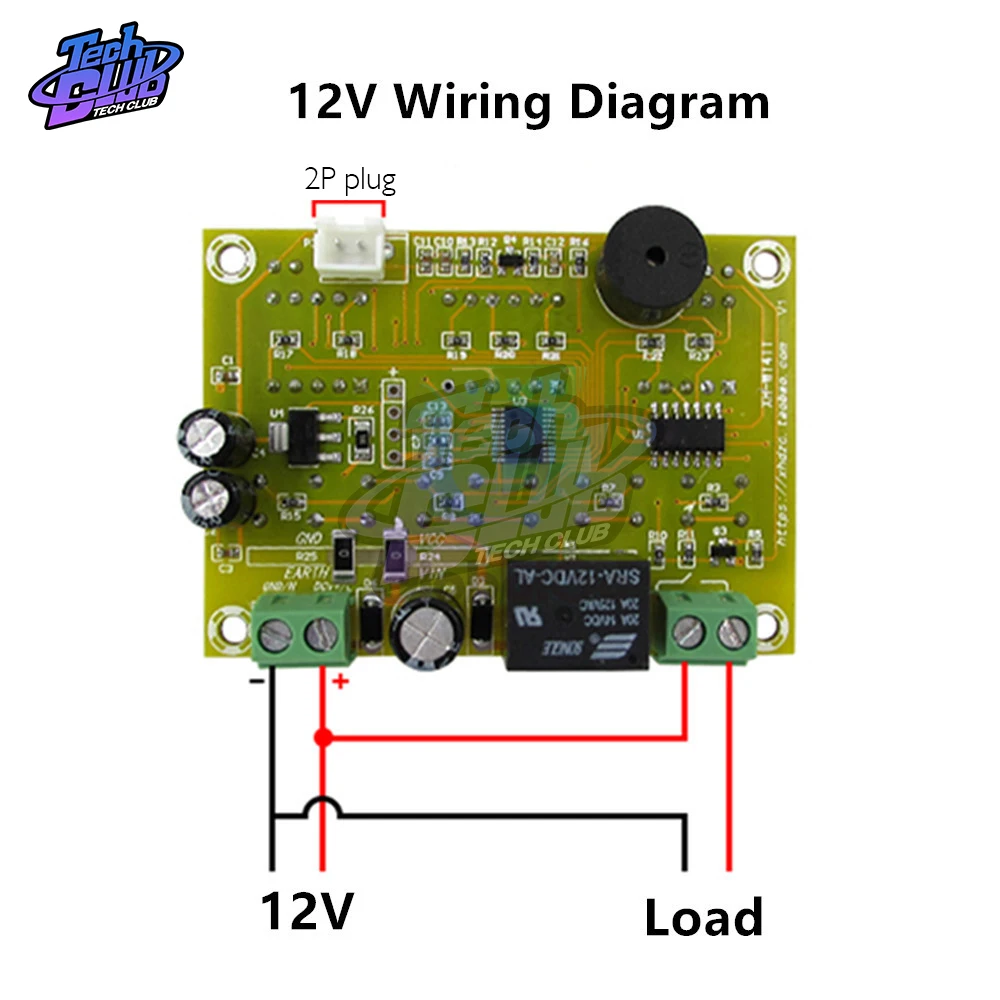

Схема проводки:

12 В постоянного тока:

24 В постоянного тока:

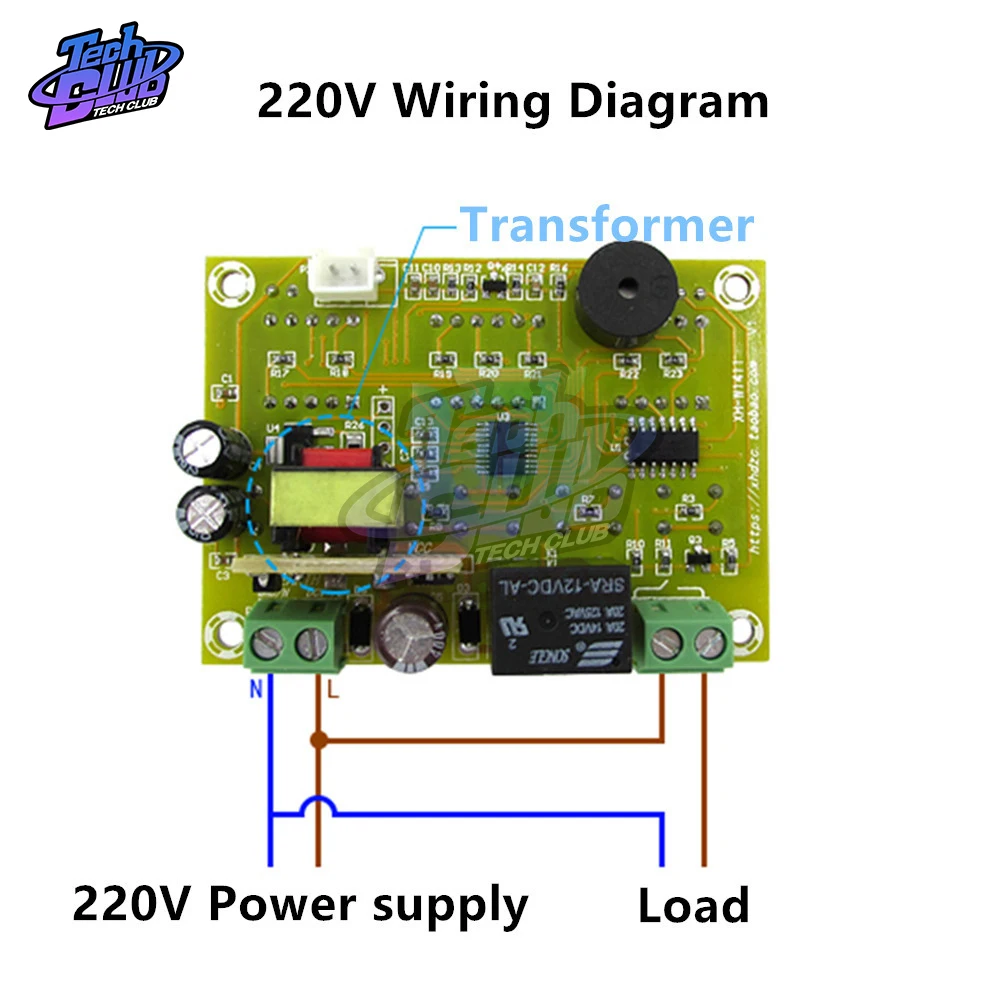

110-220 В переменного тока:

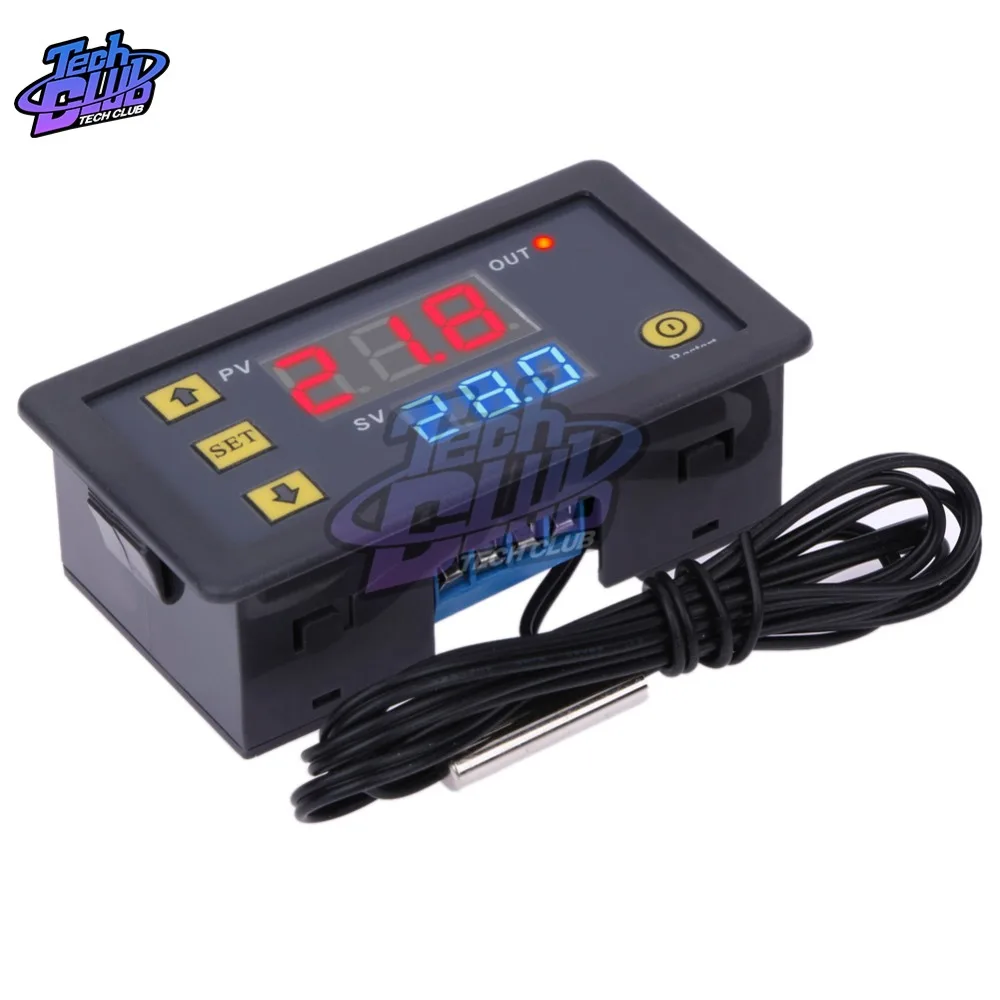

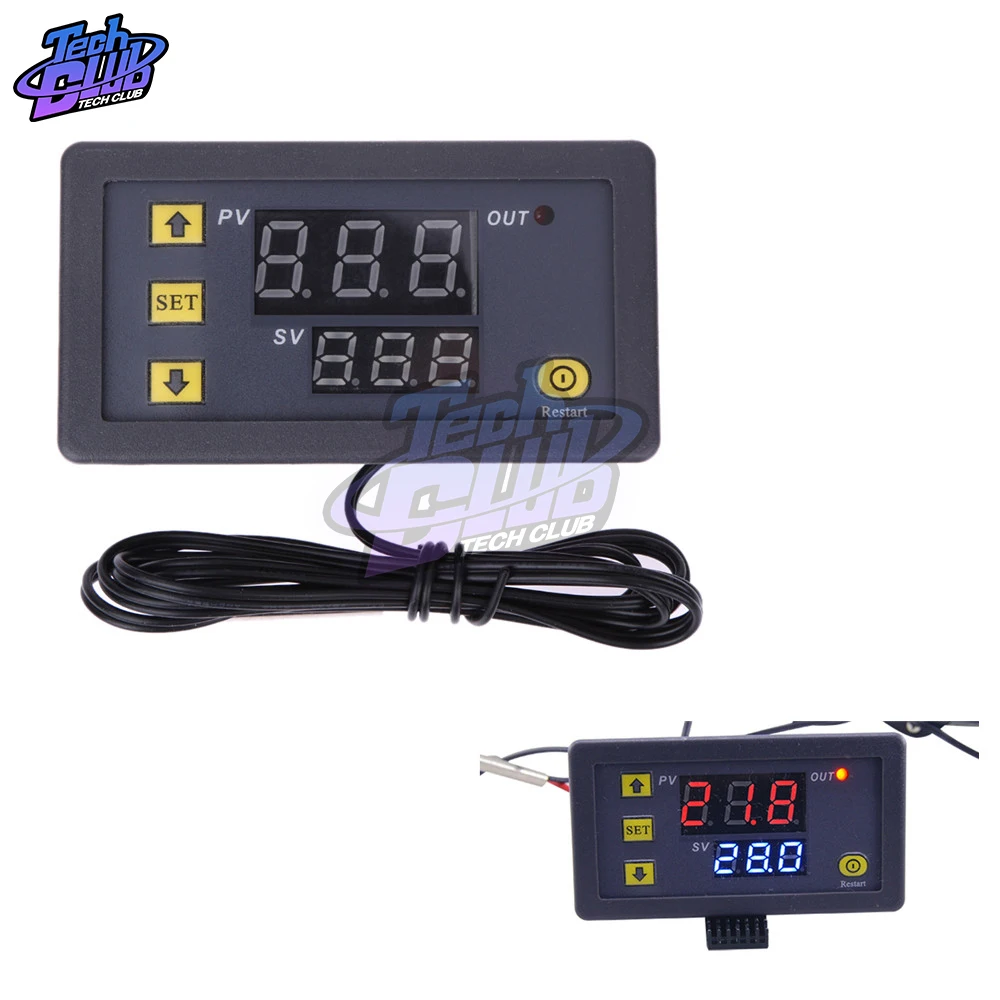

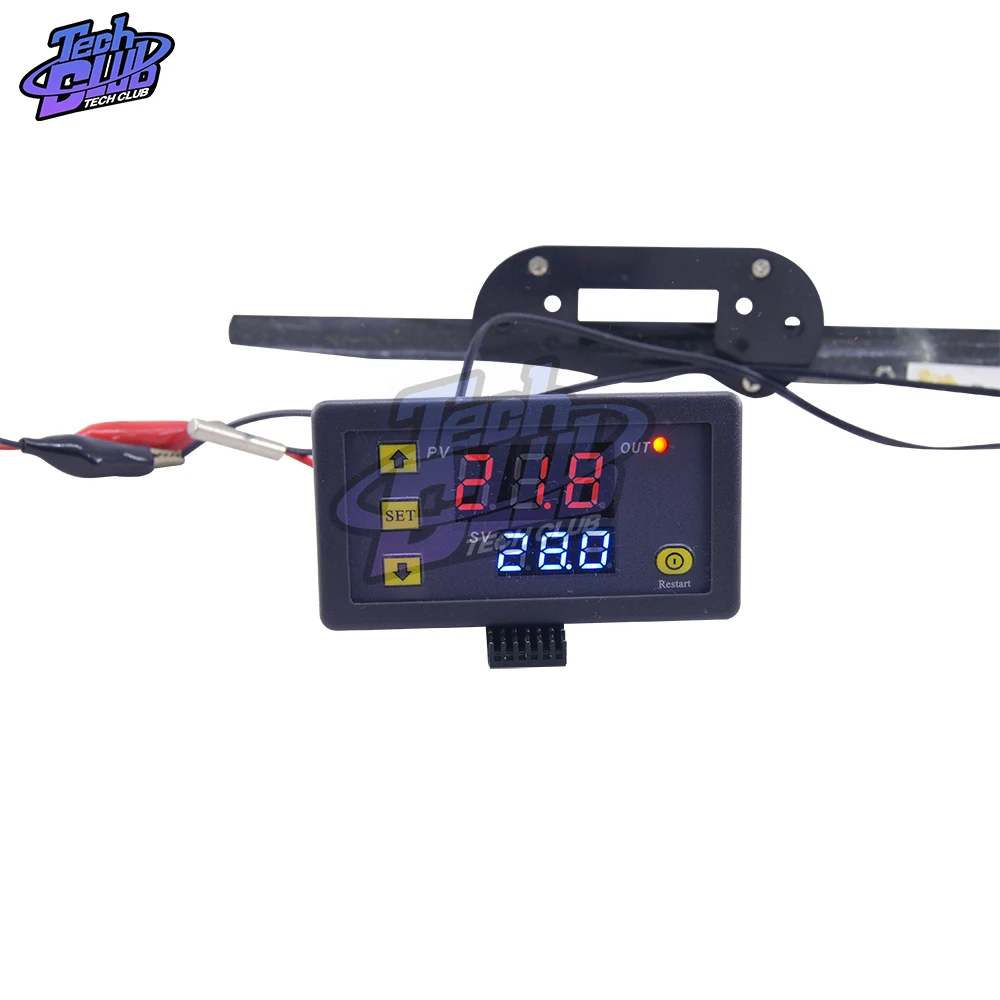

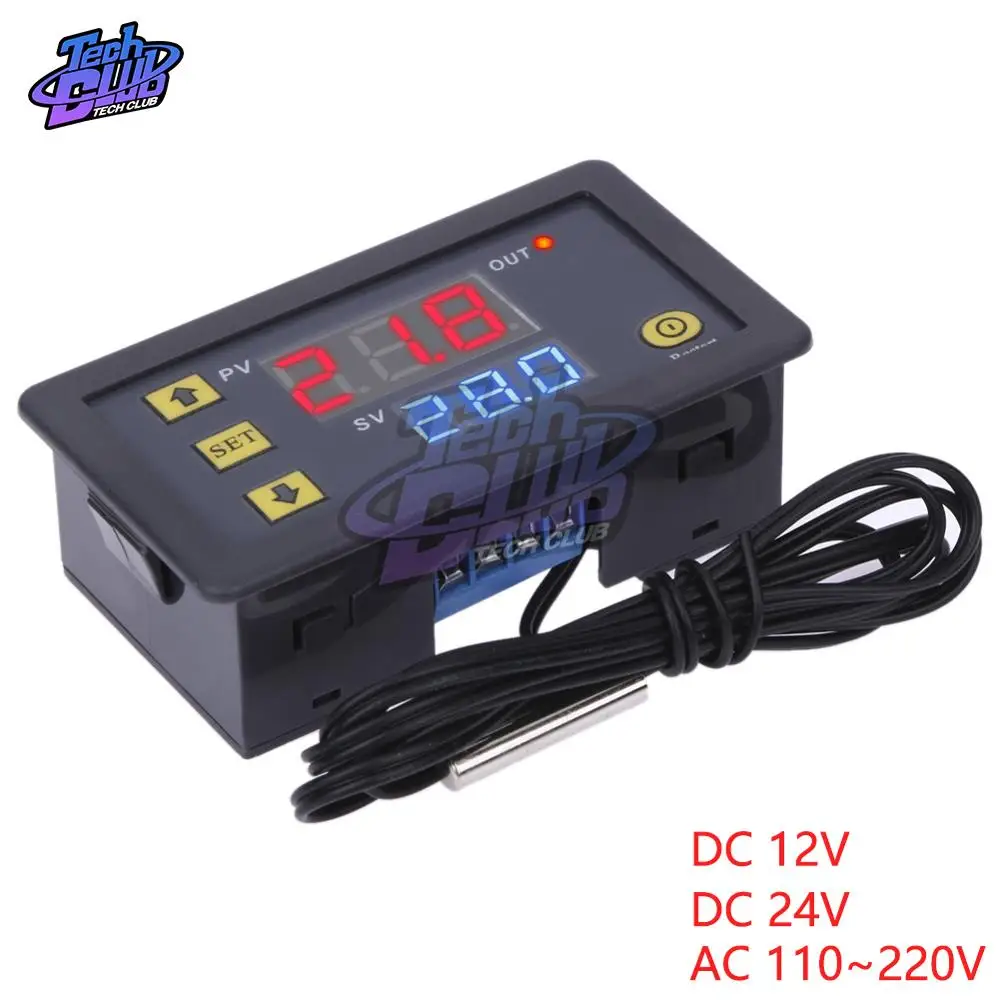

Двойной дисплей W3231

Модель: W3231 двойной дисплей цифровой регулятор температуры

Код

Функция

Набор диапазона

По умолчанию

P0

Тепло/прохладно

Ч/с

/

C

P1

Люфт

0,1 ° ~ 30 °/0,1 ° ~ 54 °

0,1 °/0,1 °

P2

Установить верхний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P3

Установите нижний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P4

Калибровка

-10 ° ~ 10 °/-27 ° ~ 27 °

0 °/0 °

P5

Задержка запуска

0-10 мин

0

P6

Температура сигнализации

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P7

Температурный блок

°/°

°

P8

Блокировка данных

Вкл/Выкл

Скидка

Предупреждение ющий код

Код

Причина ошибки

Раствор

HHH

Температура превышает температуру сигнала тревоги

Температура опускается ниже температуры сигнализации и возвращается в норму.

LLL

Датчик температуры не обнаружен

Сменный датчик температуры

Световой светильник

Цвет

Информация о ситуации

Красный

Красный светильник мигает, и режим нагрева задерживается. Красный светильник всегда включен, режим нагрева работает.

Синий

Синий светильник мигает, режим охлаждения замедляется;

Синий светильник всегда включен, режим охлаждения работает.

Инструкции:

1. Короткое нажатие «SET» маленькая цифровая трубка для вспышки, нажмите «△» или «▽» для установки целевой температуры, нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

2. Нажмите и удерживайте кнопку «SET», чтобы войти в режим настройки кода, нажмите «△» или «SET», чтобы переключить код. После выбора нажмите «SET», чтобы ввести настройки кода. После настройки нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

3. Последняя настройка параметров сохраняется по умолчанию после завершения работы.

4. Восстановите заводские настройки: Нажмите и удерживайте кнопку «SET» для включения.

5. Когда модуль включен, он начнет работать напрямую. После включения, нажмите и удерживайте кнопку «в режиме ожидания», модуль войдет в режим «сна» или «Пробуждение»; В чехол отключения питания, модуль будет работать автоматически после восстановления питания, не нужно начинать вручную.

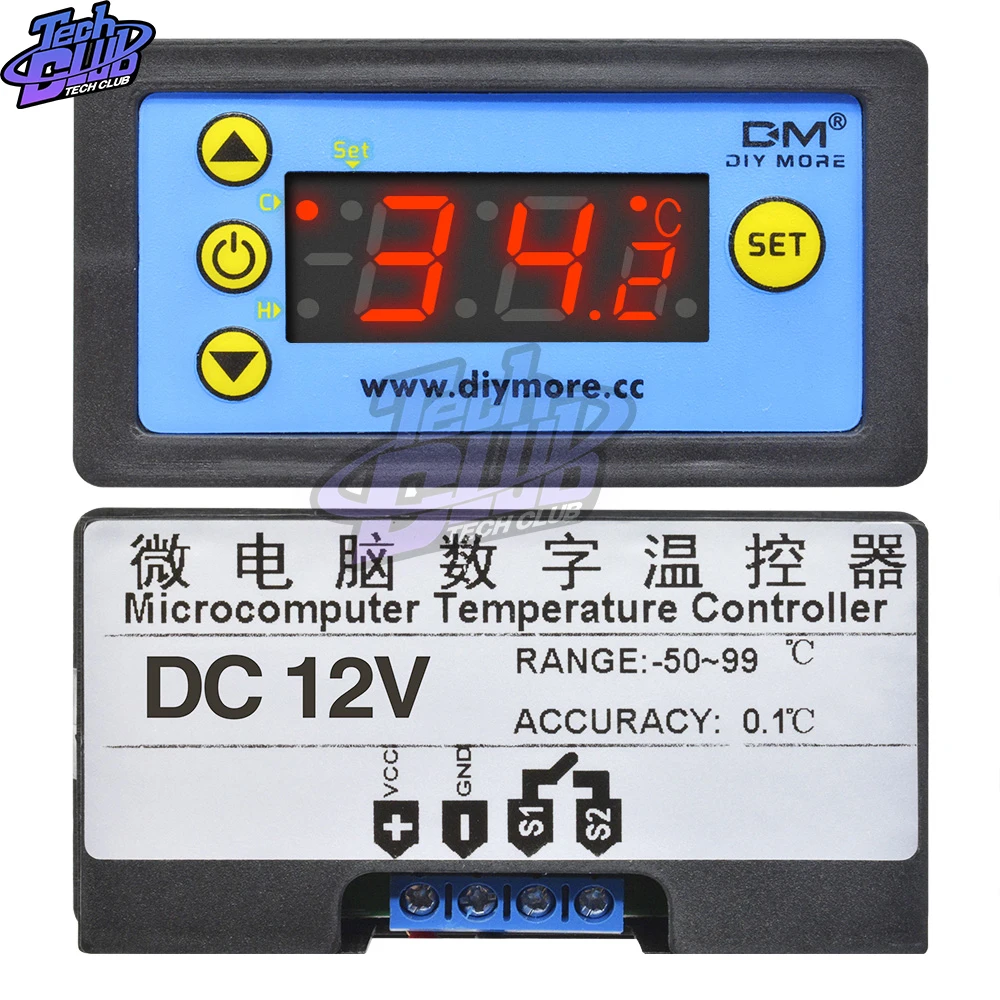

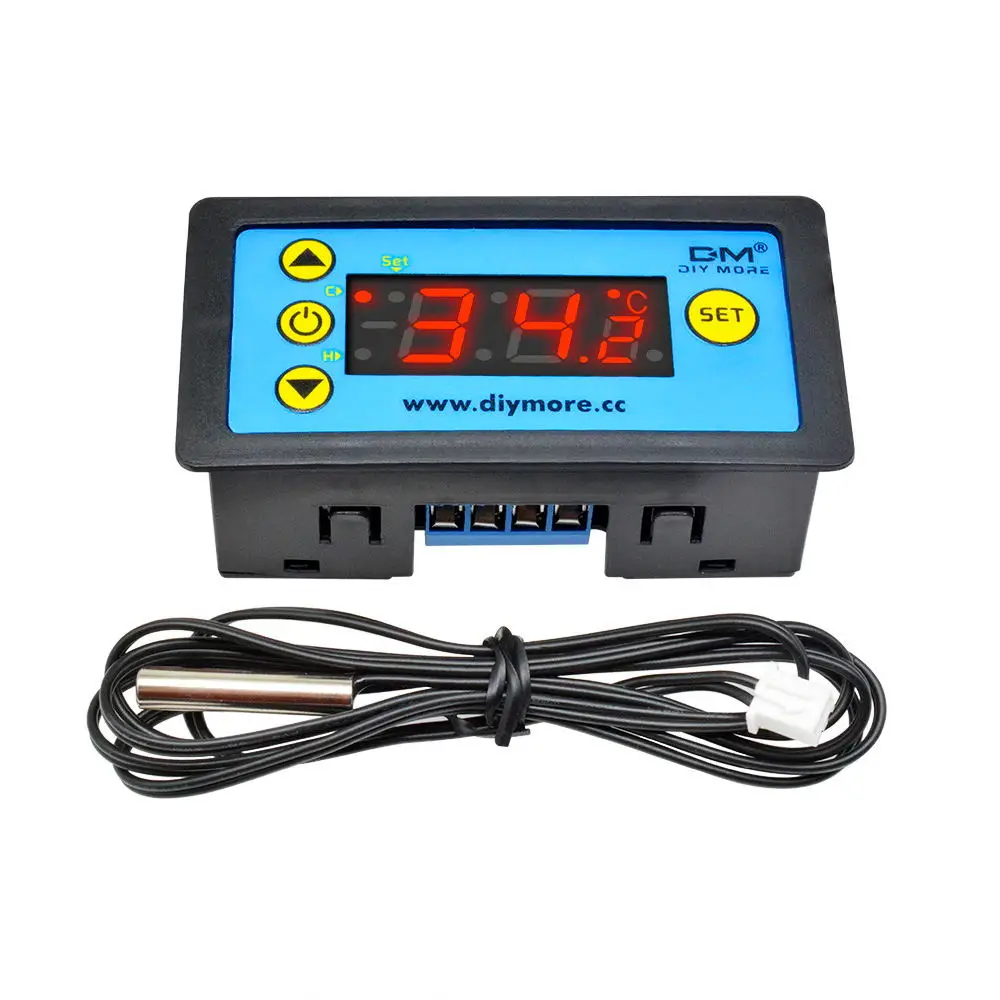

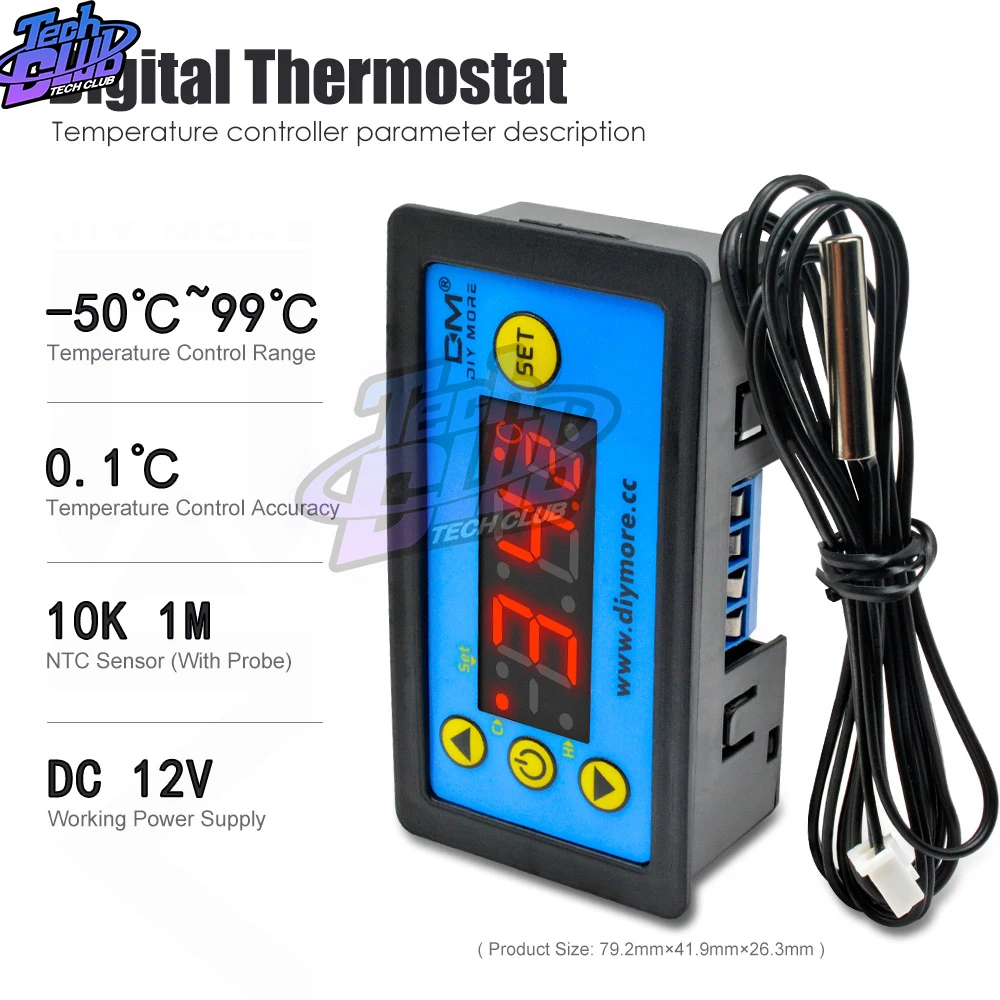

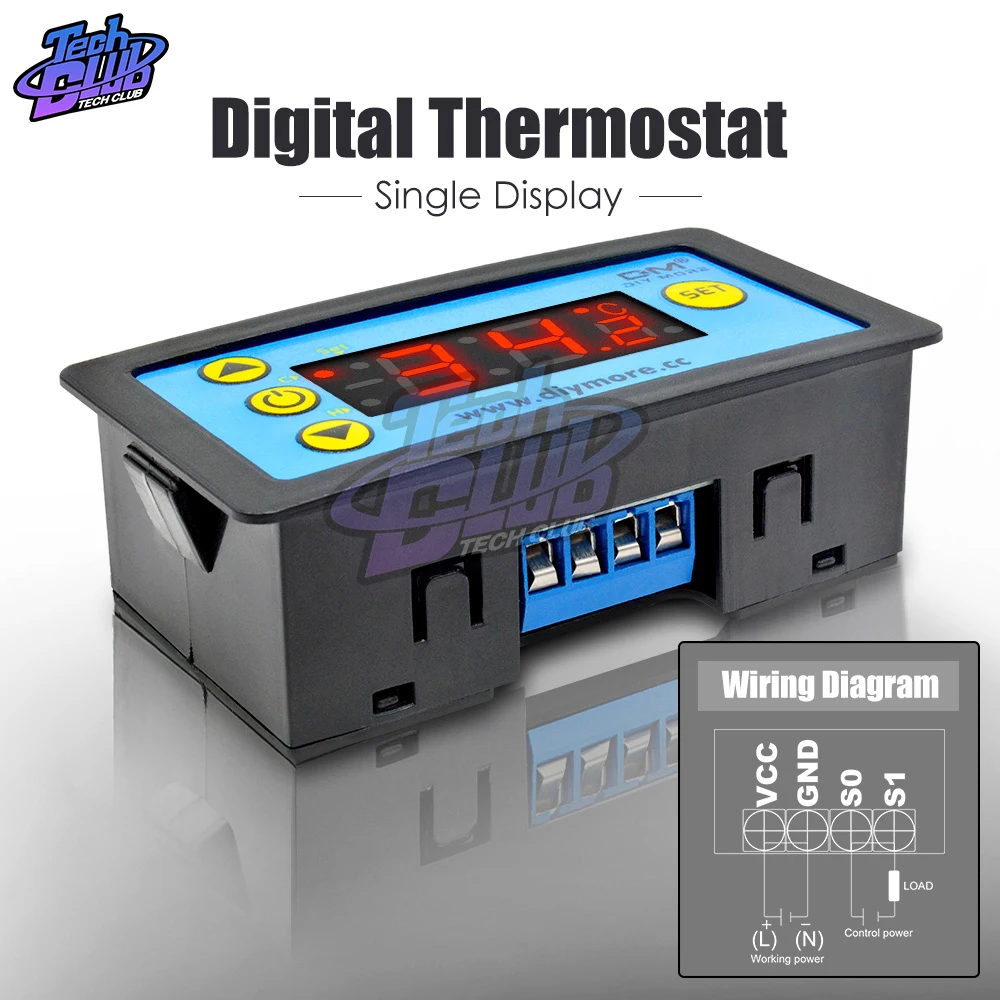

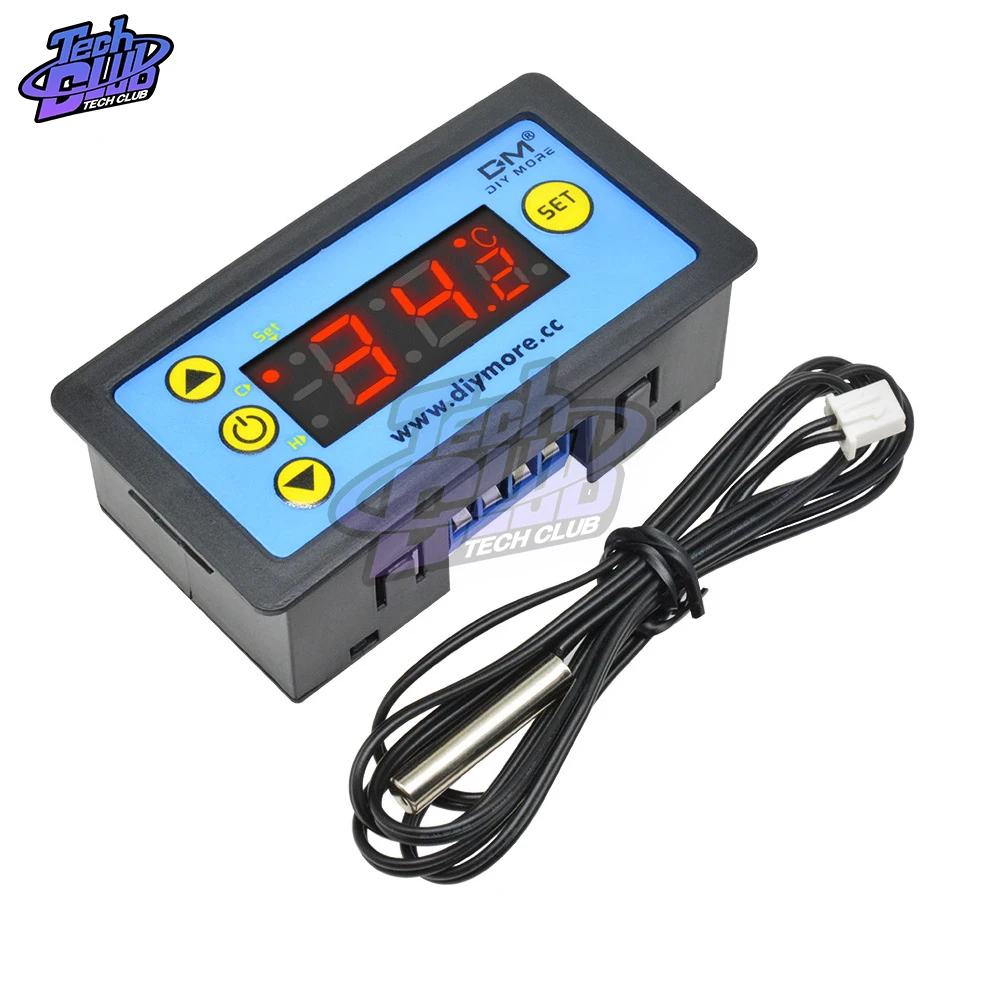

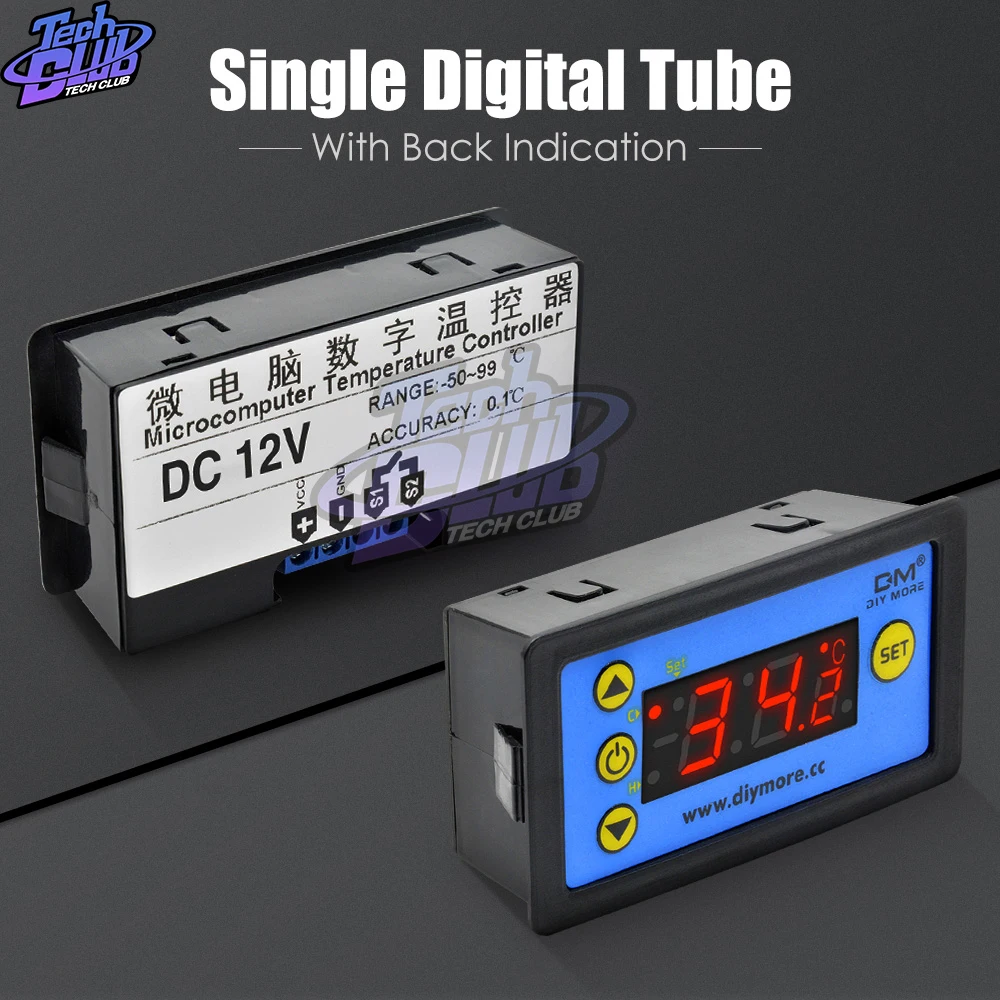

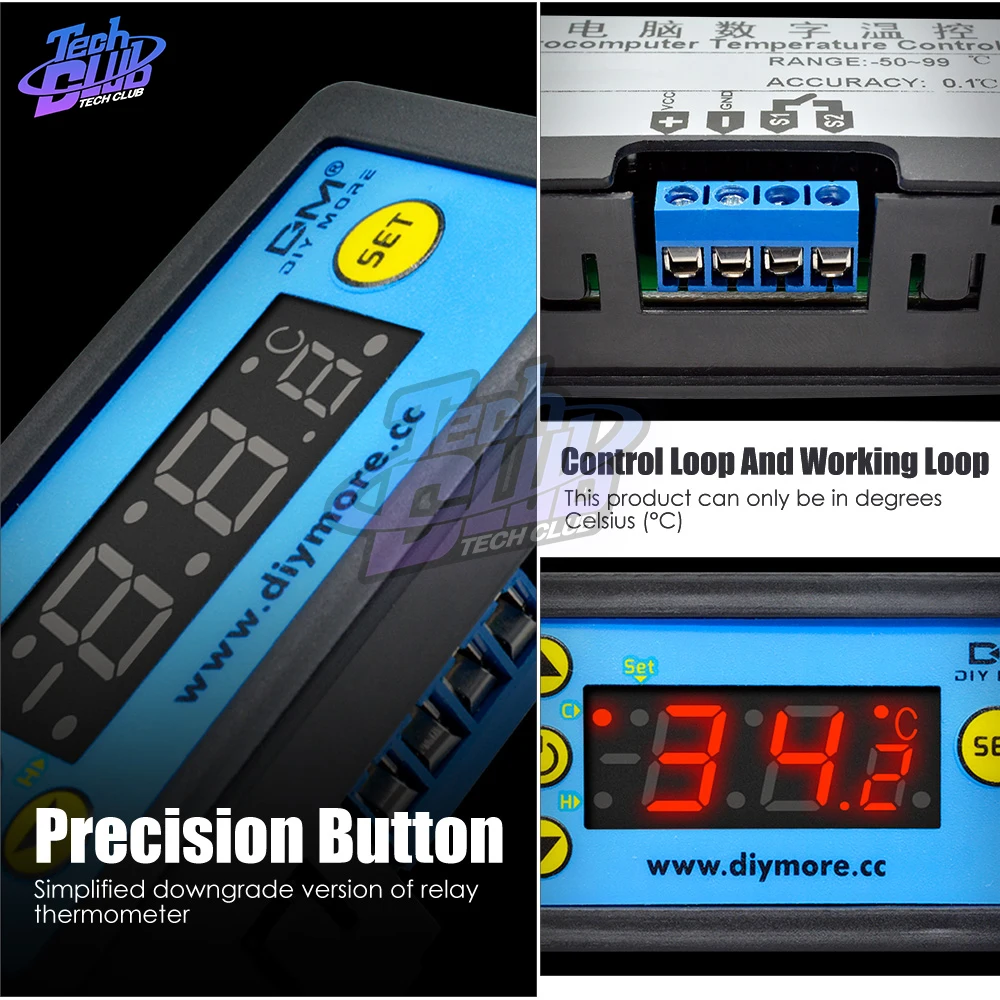

W3231 одиночный дисплей

Модель: W3231 светодиодный цифровой регулятор температуры

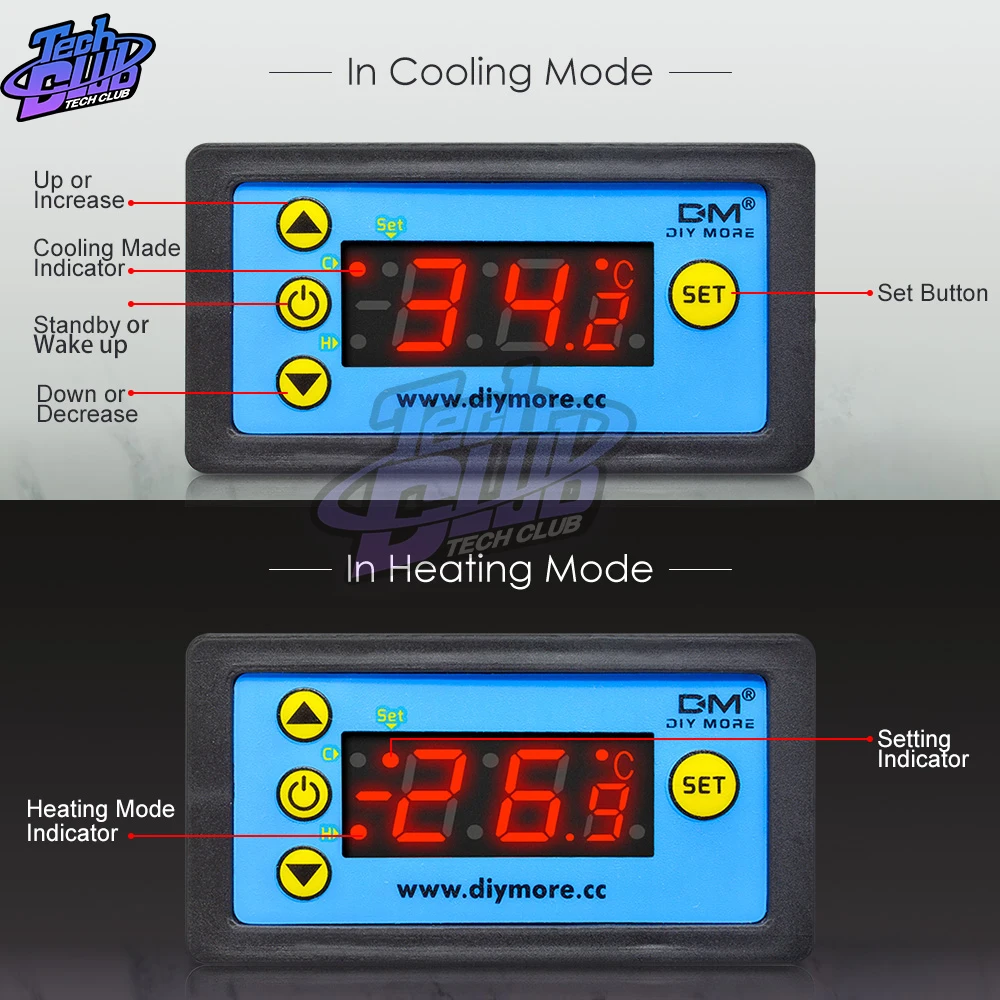

Индикатор-светильник

Световой светильник

Функция

Примечание

C

ВКЛ: запуск холодильника;

Выключение: остановка охлаждения;

Вспышка: задержка компрессора

Крутой, светильник с тепловым индикатором не может быть «включен» статус одновременно

H

ВКЛ: начинается нагрев;

Выключение: остановки нагрева;

Вспышка: задержка компрессора

Набор

On: статус настройки параметров

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "набор" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим» и «комплект» индикатор светильник, экран отображает первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, датчик вниз-свинца и провода питания должен быть сохранен на расстоянии или «▼», чтобы страница вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите кнопку «SET», чтобы отобразить Значение набора параметров текущего меню. Нажмите и удерживайте кнопку «SET», нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте кнопку «SET» и клавишу «▲» или «▼» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

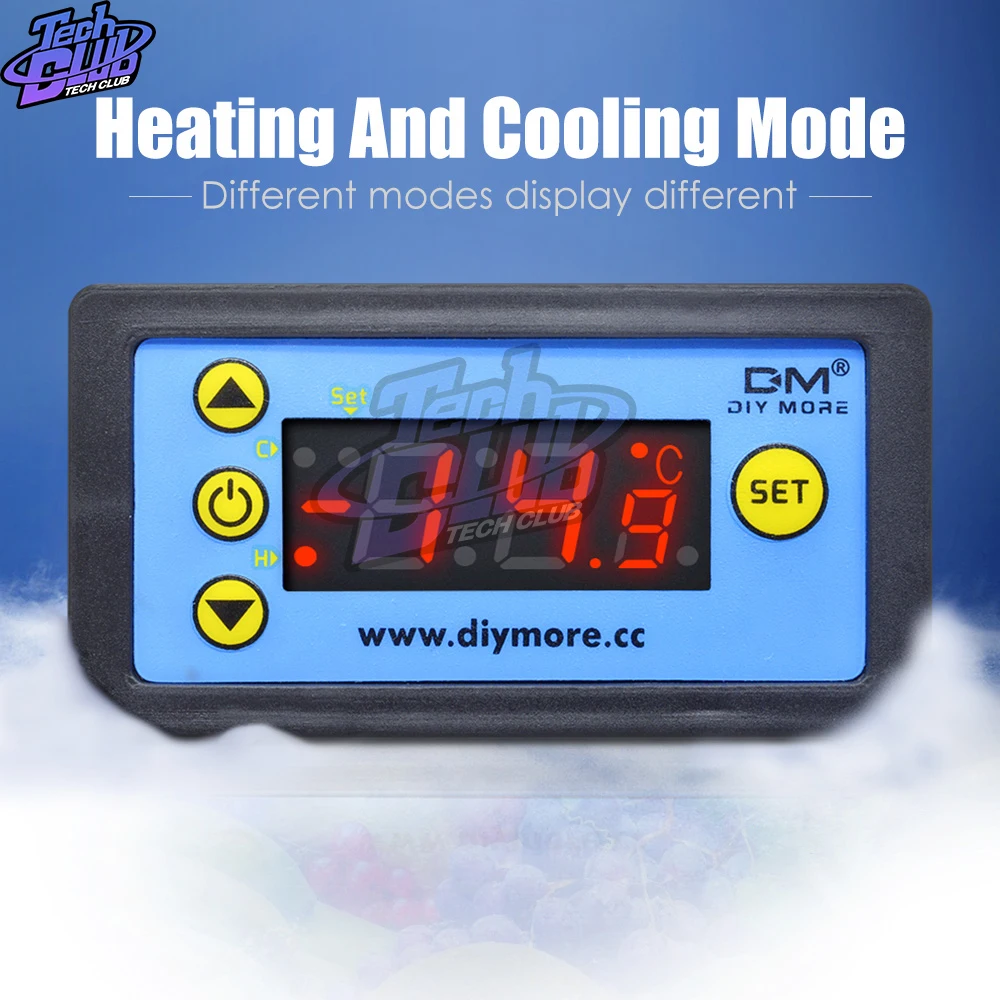

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

Инструкция по коду

Код

Функция

Набор диапазона

По умолчанию

F1

Режим работы

Холодный/теплый

C

F2

Значение температурного набора

-50 ° ~ 99 °

10 °

F3

Разница в наборе значений

1-10 °

3 °

F4

Время задержки компрессора

1-10 мин

0 мин

F5

Значение калибровки температуры

-10 ° ~ 10 °

0 °

F6

Высокотемпературная сигнализация

-50 ° ~ 99 °

99 °

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто зуммером, и дисплей трубки nixie "EE", нажмите любую клавишу, чтобы отменить сигнал тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто сигнальными сигналами, И дисплей трубки nixie "HH", нажмите любую клавишу, чтобы отменить звук тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.
