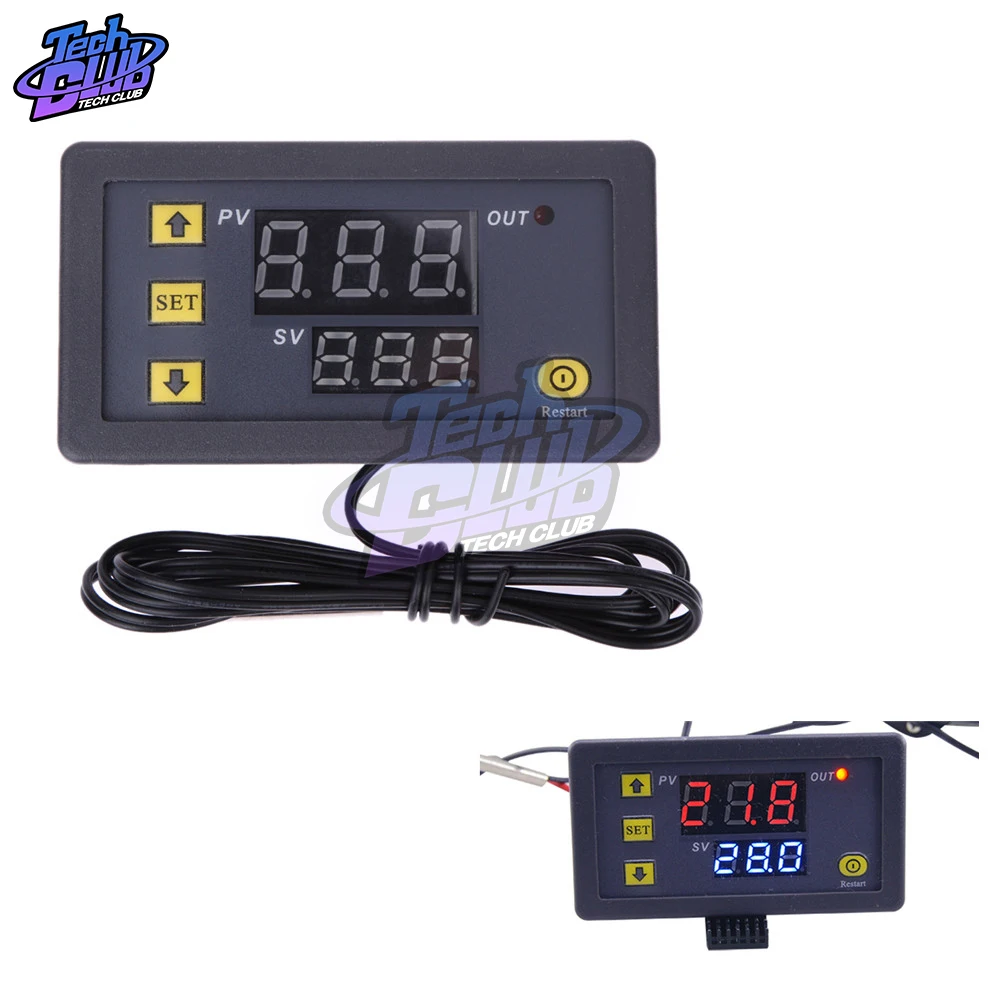

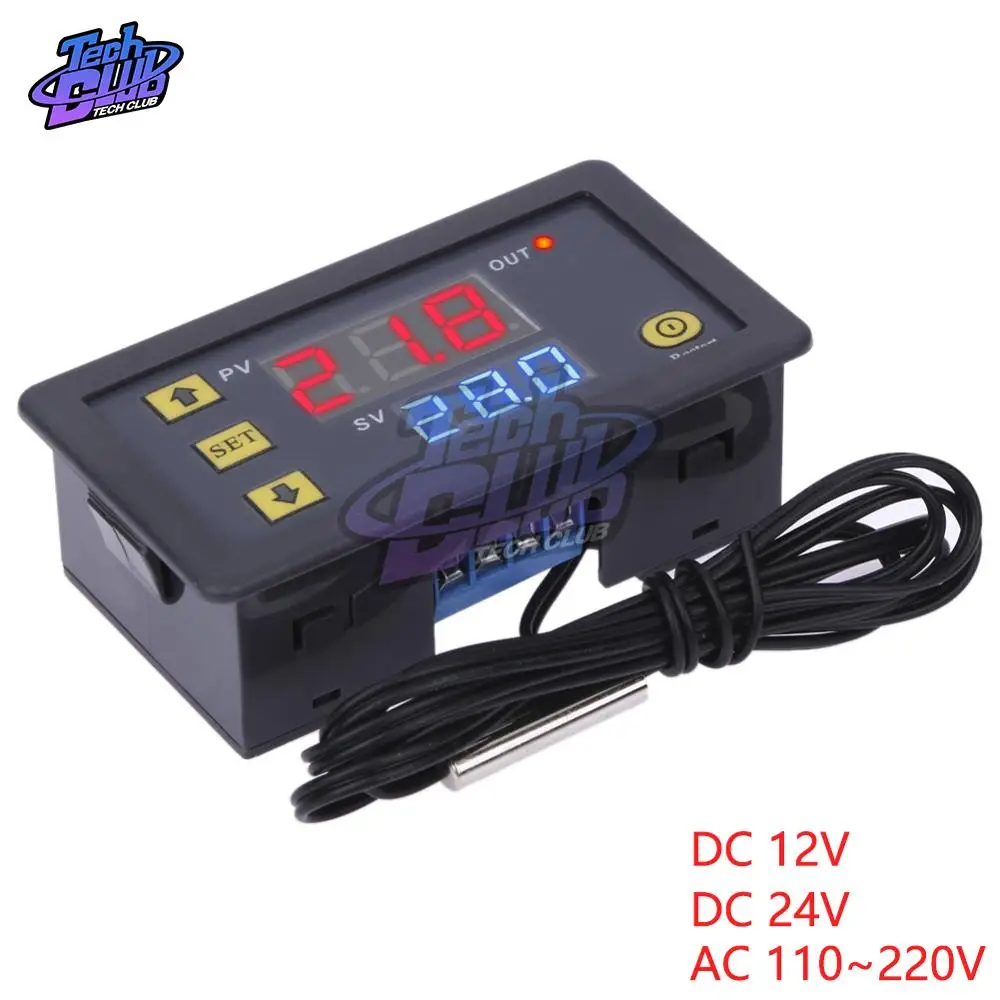

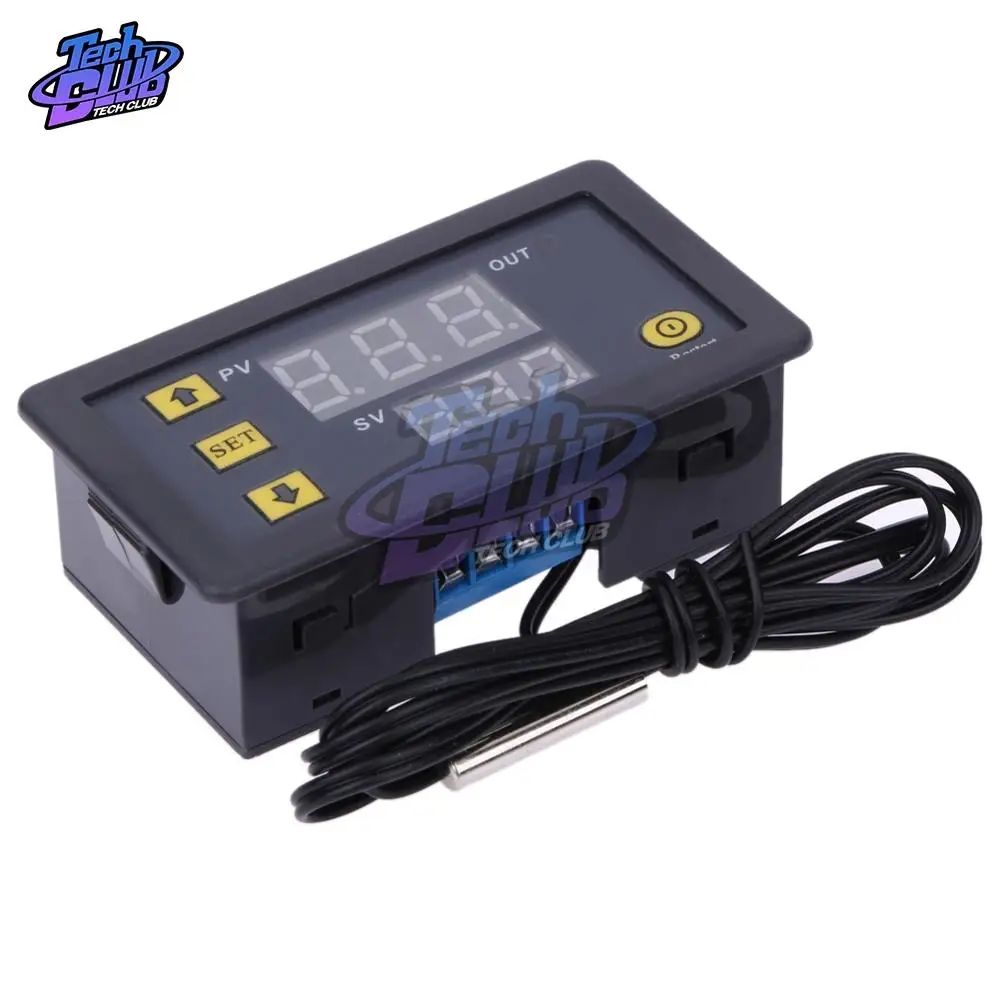

Цифровой термостат W3230 W3231 AC 110 В 220 в DC12V 24 регулятор температуры переключатель

Цифровой термостат W3230 W3231 AC 110 В 220 в DC12V 24 регулятор температуры переключатель

W3230

Таблица кодов:

Код

Функция

Заданного диапазона

По умолчанию

P0

Нагрева/охлаждения

Н/с

C

P1

Возвратная разница

0,1-30

2

P2

Установка ограничений для манимового слоя

120

120

P3

Установка лимитов до минимального

-55

-55

P4

Темп. Коррекции

-20

0

P5

Задержка старта

0-10 мин

0

P6

Сигнализация температуры

-175

OFF

P7

Данных заблокирован

Вкл/Выкл

OFF

P8

Восстановление заводских настроек

Вкл/Выкл

OFF

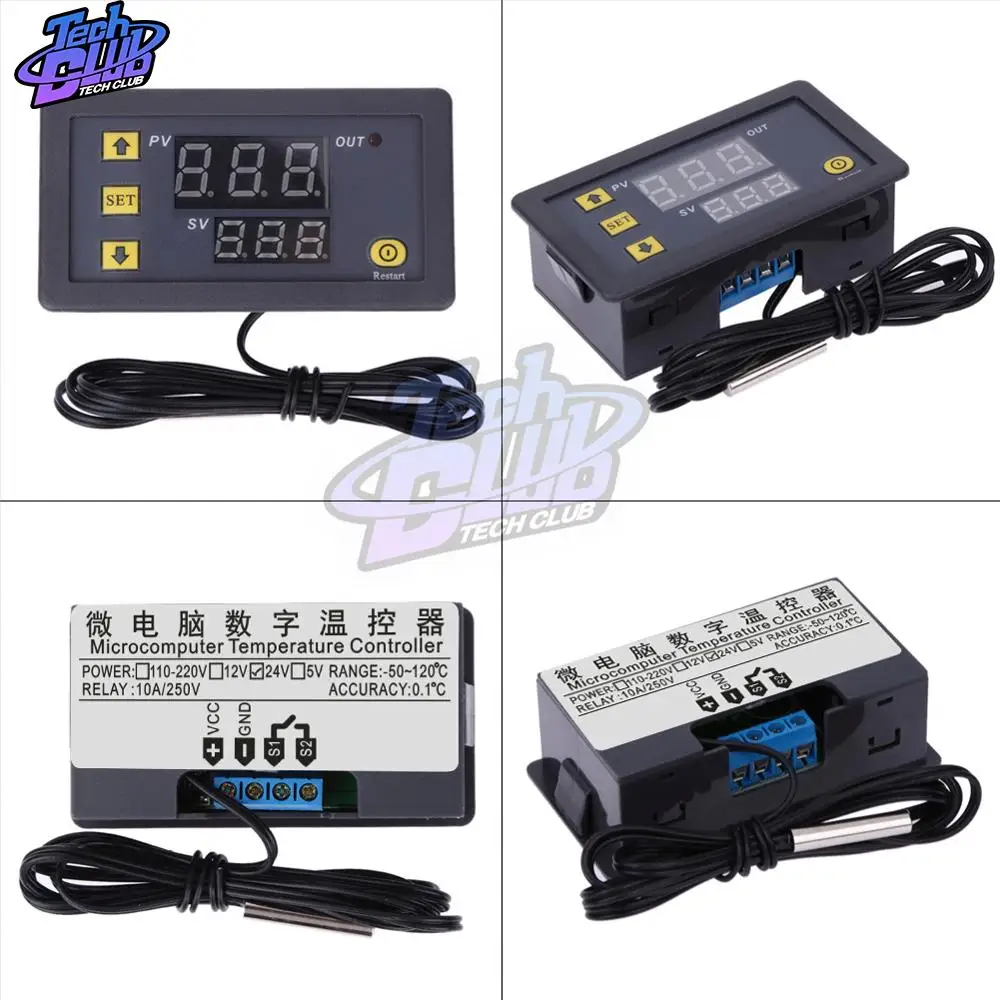

Схема подключения:

12 В постоянного тока:

24 В постоянного тока:

110-220 В переменного тока:

W3231 двойной Дисплей

Модель: W3231 цифровой регулятор температуры с двойным дисплеем

Код

Функция

Заданного диапазона

По умолчанию

P0

Тепла/холодный белый

Н/с

/

C

P1

Люфта

0,1 ° ~ 30 °/0,1 ° ~ 54 °

0,1 °/0,1 °

P2

Набор верхний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P3

Набор нижний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P4

Калибровки

-10 ° ~ 10 °/-27 ° ~ 27 °

0 °/0 °

P5

Отложенный старт

0-10 мин

0

P6

Сигнализация температуры

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P7

Температура блок

°/°

°

P8

Блокировка данных

Вкл/Выкл

OFF

Предупреждение код

Код

Причина для предотвращения ошибок

Раствор

HHH

Температура превышает температуру будильника

Температура падает ниже температуры будильника и возвращается в норму.

Nikon

Датчик температуры не обнаружен

Сменный датчик температуры reconnect

Индикатор светильник

Цвет

Свидетельствует о ситуации

Красный

Красный светильник мигает, и режим нагрева задержан.; Красный светильник всегда включен, работает режим нагрева.

Синий

Мигает синий светильник, запускается задержка в режиме охлаждения;

Синий светильник всегда включен, режим охлаждения работает.

Инструкции по уходу за изделием

1. Короткое нажатие «SET», маленькая цифровая трубка для мигания, нажмите «△» или «set», чтобы установить целевую температуру, нажмите кнопку «в режиме ожидания» или без работы, чтобы сохранить настройки в течение 3 секунд.

2. Нажмите и удерживайте кнопку «SET», чтобы перейти в режим настройки кода, нажмите «△» или «SET», чтобы переключить код. После выбора нажмите «SET», чтобы установить код. После установки нажмите кнопку «в режиме ожидания» или без работы, чтобы сохранить настройки в течение 3 секунд.

3. Последние настройки параметров сохраняются по умолчанию после выключения.

4, восстановите заводские настройки: Нажмите и удерживайте кнопку «SET», чтобы включить.

5. Когда модуль включен, он запустится напрямую. После включения, нажмите и удерживайте кнопку «в режиме ожидания», модуль запустит «Спящий режим» или «Пробуждение»; В чехол от отключения питания, модуль будет работать автоматически после восстановления мощности, не нужно запускать вручную.

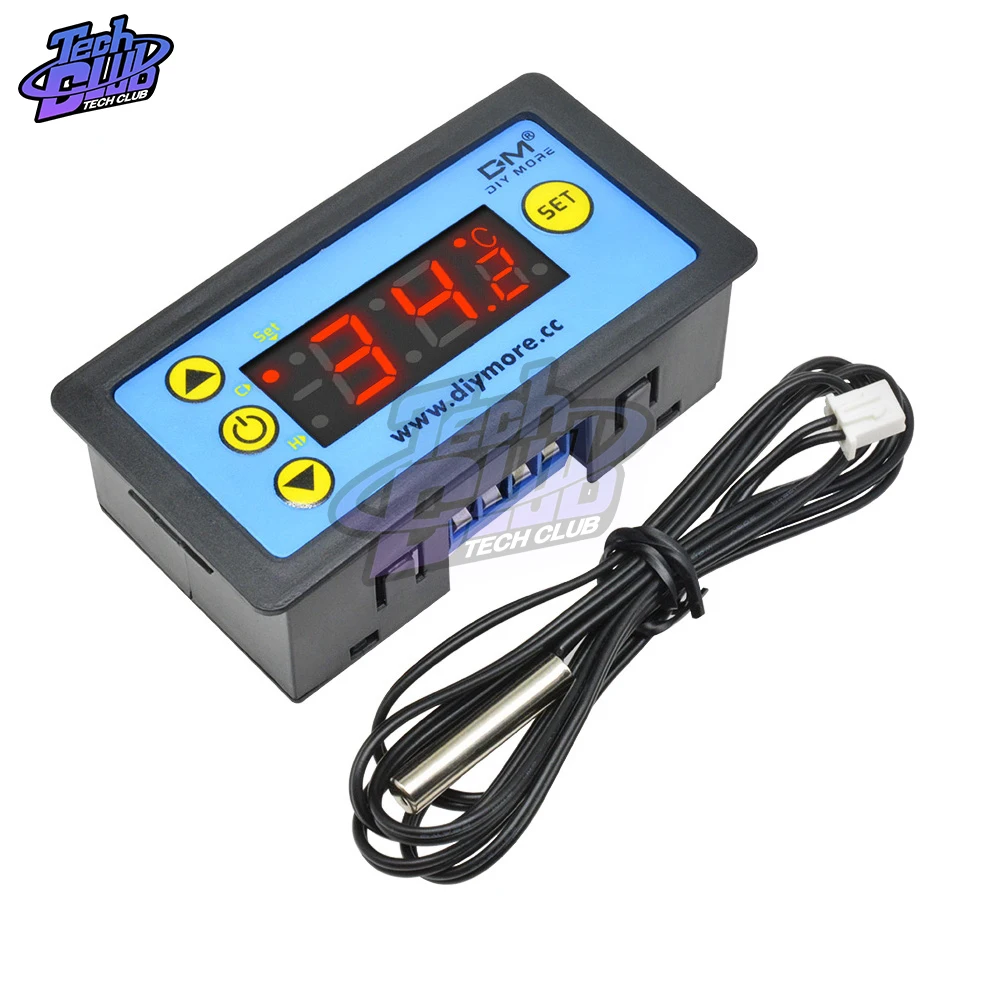

W3231 один Дисплей

Модель: W3231 светодиодный цифровой регулятор температуры

Инструкция по статусу светильник индикатора

Индикатор светильник

Функция

Обратите внимание

C

On: запуск холодильника;

Выключение: остановки охлаждения;

Вспышка: задержка компрессора

Холодный, светильник с тепловым индикатором не может быть «включен» одновременно

H

Вкл.: начинается нагрев;

Выключение: остановки нагрева;

Вспышка: задержка компрессора

Набор

On: состояние настройки параметров

Ключ инструкция по эксплуатации

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите и отпустите кнопку «▲» сразу же, она отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» сразу же, это отображает значение разницы. Он возвращается, чтобы отобразить нормальное состояние отображения температуры в 2s.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "набор" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим» и «комплект» индикатор светильник, экран отображает первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, датчик вниз и провода питания должен храниться на расстоянии или клавиша «▼» для перехода на страничку вверх и вниз, чтобы найти соответствующий код, нажмите кнопку «SET», чтобы отобразить Значение набора параметров в текущем меню. Нажмите и удерживайте кнопку «SET», нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров элемента текущего меню. Нажмите и удерживайте клавиши «SET» и «▲» или «▼» одновременно, чтобы выбрать и быстро отрегулировать значение параметров текущего меню. После того, как закончите настройку, нажмите и отпустите кнопку «», чтобы сохранить модифицированное значение и вернуть, чтобы отобразить нормальное значение температуры. Если без ключа в течение 30 секунд, система не будет сохранять модифицированный параметр, экран обратно, чтобы отобразить нормальную температуру. Экранный дисплей «Er», если во время сохранения параметров появится ошибка, и вернитесь в нормальное рабочее состояние 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться как «Er», если выйдут ошибки, пожалуйста, нажмите любой ключ в это время, и он восстановит значение по умолчанию и воплотит в нормальный режим работы. Рекомендуется для того, чтобы сбросить значения параметров в соответствии с данным принятым условием;

Управление инструкция

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «для 3s», чтобы выключить контроллер; Под статусом контроллера «off», нажмите и удерживайте кнопку «3s», чтобы включить контроллер.

Под контролем нормального рабочего состояния, экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится в состоянии защиты от задержки компрессора; Когда измерение температуры ≤ Заданная значение температуры, включенный светильник индикатора охлаждения и реле охлаждения отключены.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, тепловое реле отключено.

Код обучения

Код

Функция

Заданного диапазона

По умолчанию

F1

Режим работы

Холодный/тепла

C

F2

Температура заданное значение

-50 ° ~ 99 °

10 °

F3

Разница заданное значение

1-10 °

3 °

F4

Компрессор время задержки

1-10 мин

0 мин

F5

Температура калибровки и соотношение цена/качество

-10 ° ~ 10 °

0 °

F6

Оповещение о высокой температуре

-50 ° ~ 99 °

99 °

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об отклонении датчика, когда датчик открывает цепь или короткое замыкание, состояние работы выключено зуммером, а трубка nixie display «EE», нажмите на любой ключ, чтобы отменить звук будильника, Система обратная, чтобы отобразить нормальную температуру, когда ошибка и вина очищены.

Будильник, когда измерение температуры превышает диапазон температур: контроллер активирует функцию будильника об отклонении, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега отключено с помощью звуковых сигналов, И дисплей трубки nixie HH, нажмите любой ключ, чтобы отменить звук будильника, Система обратная, чтобы отобразить нормальную температуру, когда ошибка и вина очищены.

2. Во избежания помех, датчик вниз-свинца и провод питания должны храниться на расстоянии.
