Драйвер шагового двигателя A4988 DRV8825 с радиатором запчасти для 3D принтера

Драйвер шагового двигателя A4988 DRV8825 с радиатором запчасти для 3D принтера

Драйвер шагового двигателя A4988 DRV8825 с радиатором, запчасти для 3D-принтера, переноска StepStick Reprap RAMPS 1,4 1,5 1,6 MKS GEN V1.4 плата

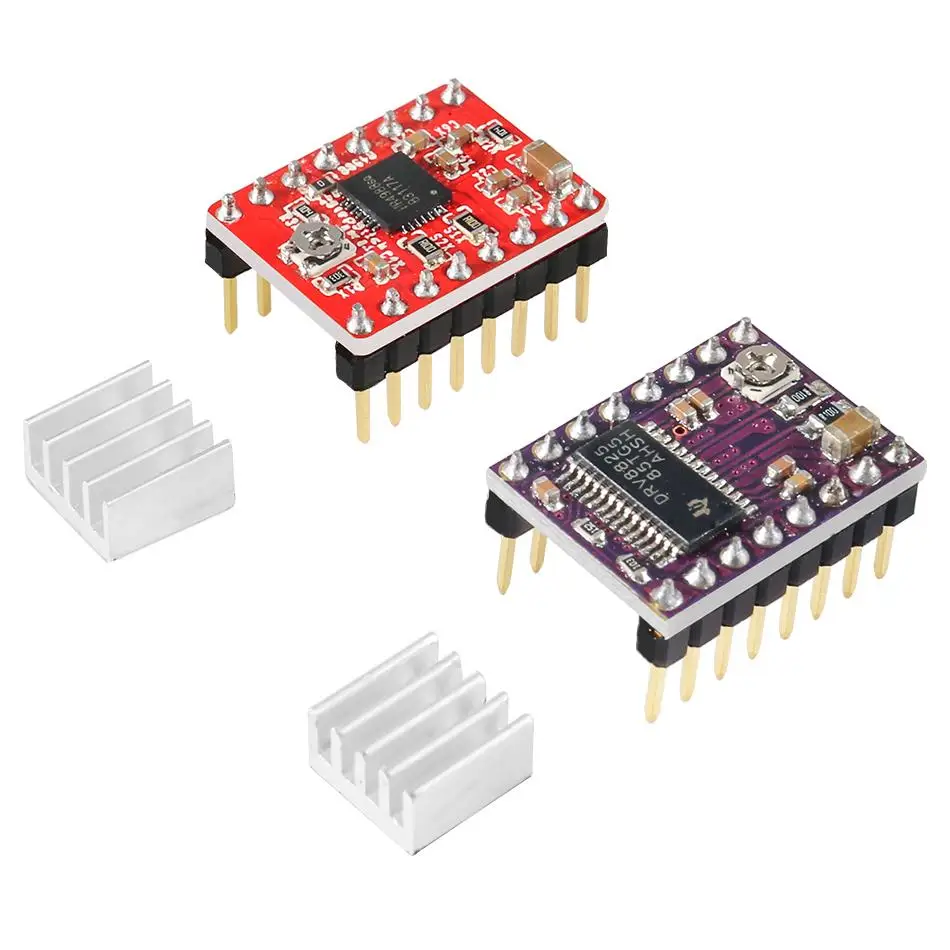

Посылка включает в себя:

1 шт. Драйвер шагового двигателя A4988/DRV8825

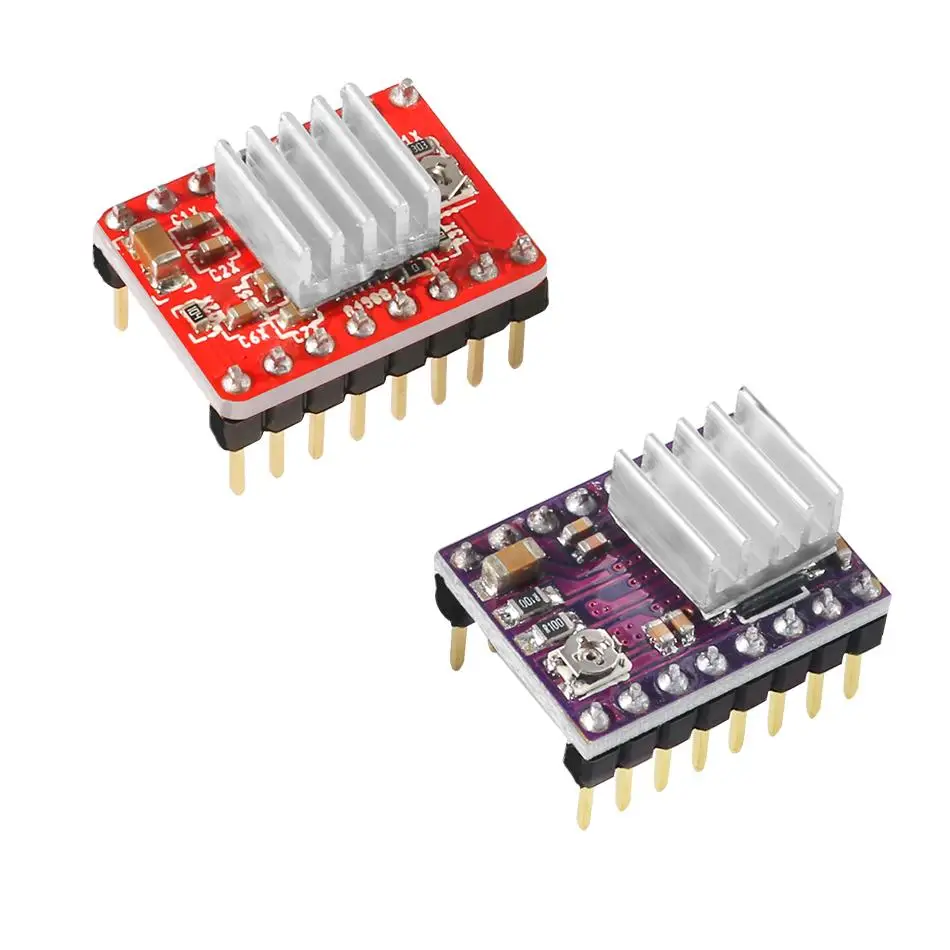

1 шт. радиатор

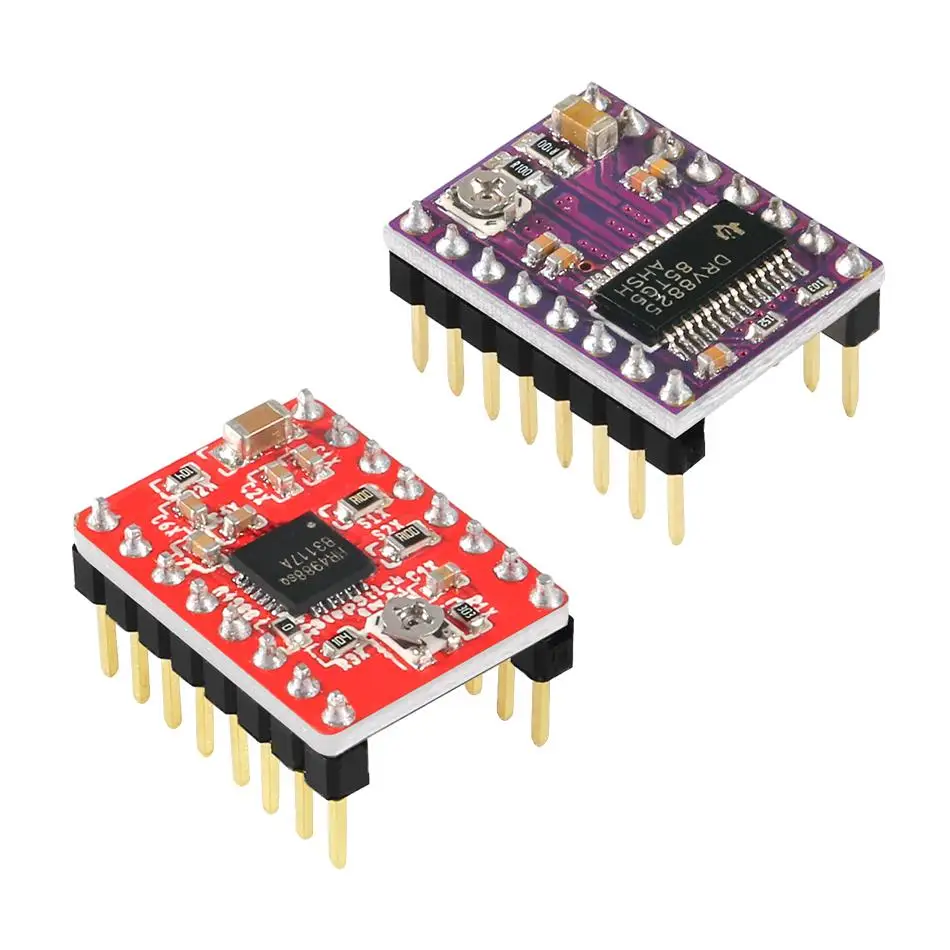

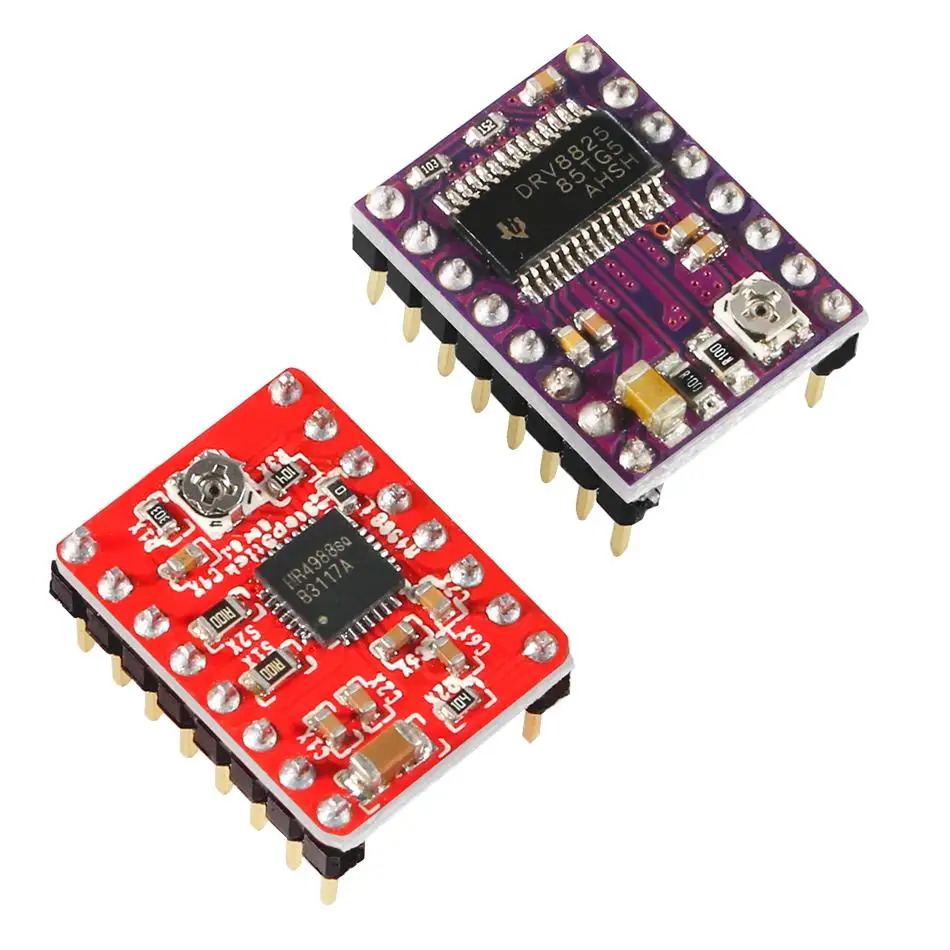

DRV8825 черный и фиолетовый

& Mdash; Различные стили, одинаковая функция

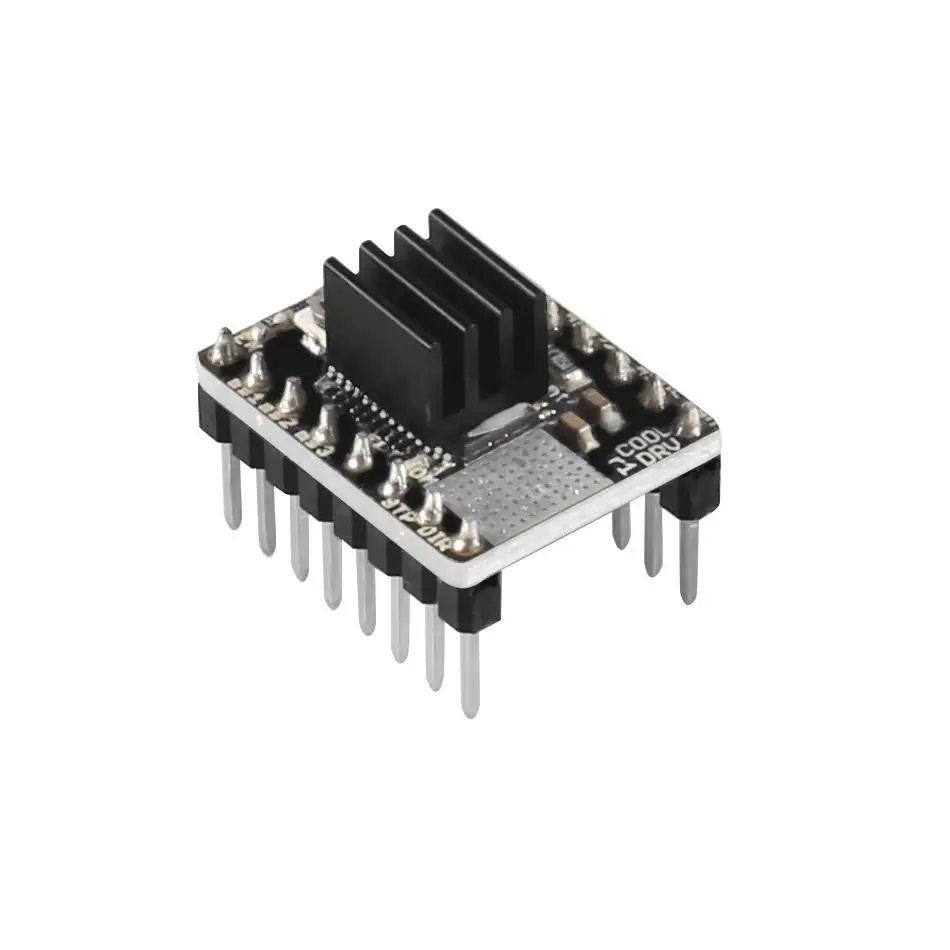

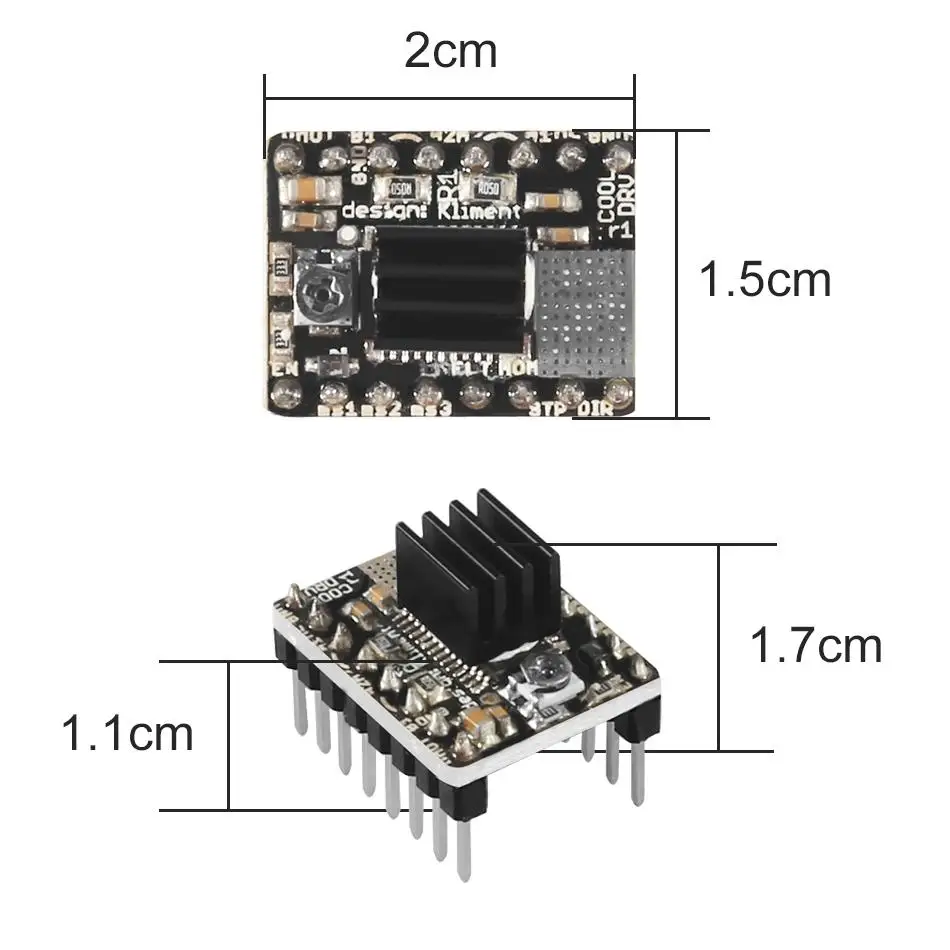

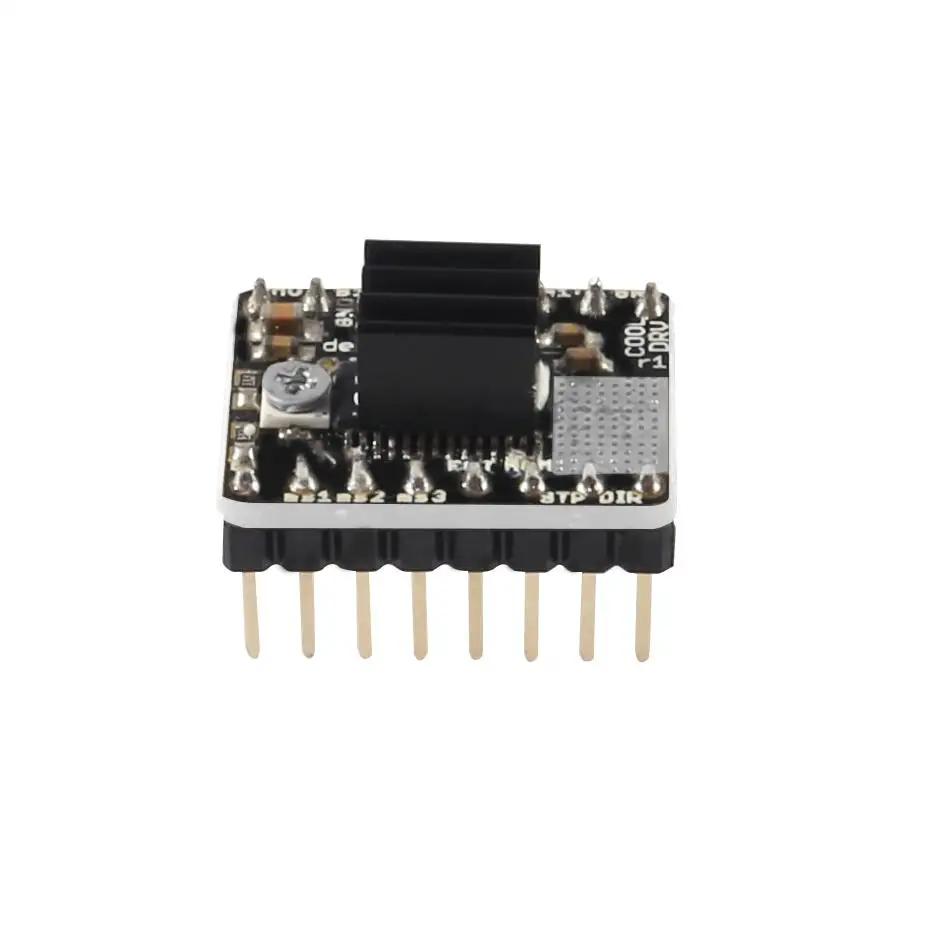

Drv8825

Переноска для шагового двигателя DRV8825-это разделительная доска для TI & rsquo;s DRV8825, драйвер биполярного шагового двигателя с микроступенчатым приводом.

Модуль Оснащен разъемом и интерфейсом, который почти идентичен моделям наших приводов шагового двигателя A4988, поэтому его можно использовать в качестве более высокой производительности при замене для этих досок во многих областях применения.

DRV8825 отличается регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микроступенями (до 1/32 шагов). Он работает от 8,2 систему-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).

Особенности:

Простой интерфейс управления шагами и направлением

Шесть различных ступеней разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг

Может непосредственно контактировать с 3,3 V 5 V системы

Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением

Защита от коротких замыканий и коротких нагрузок

4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла

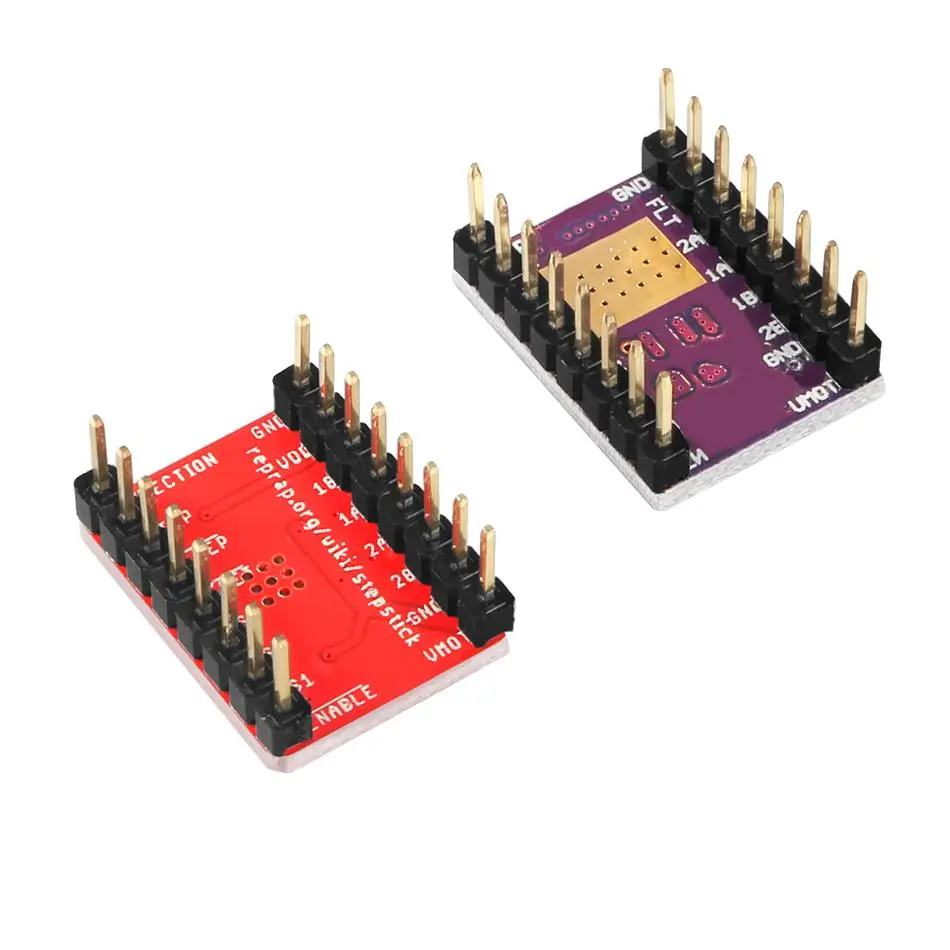

Открытая Подложка для заземления под драйвером IC в нижней части печатной платы

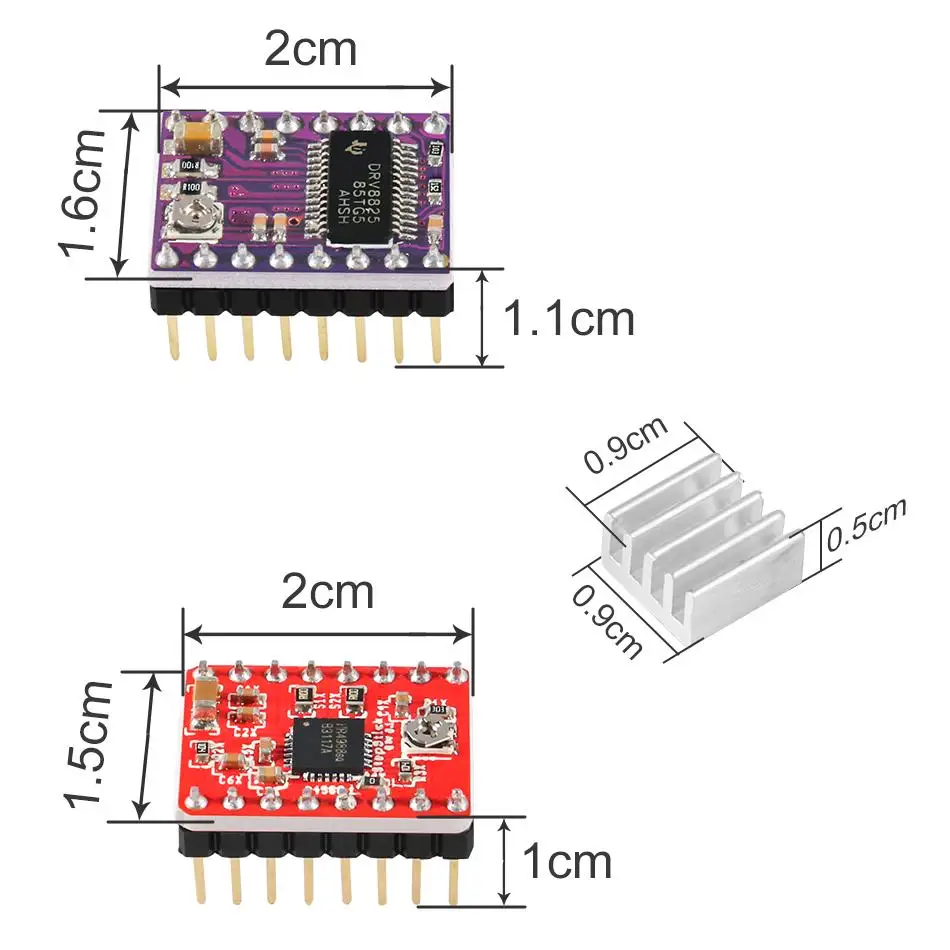

Размер, разметка и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации)

Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше шагового двигателя и rsquo;s номинальное напряжение для достижения более высоких ступенчатых ставок

Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад)

Максимальная подача напряжения 45 в

Встроенный регулятор (без потребности во внешнем материнскую плату напряжения питания не требуется)

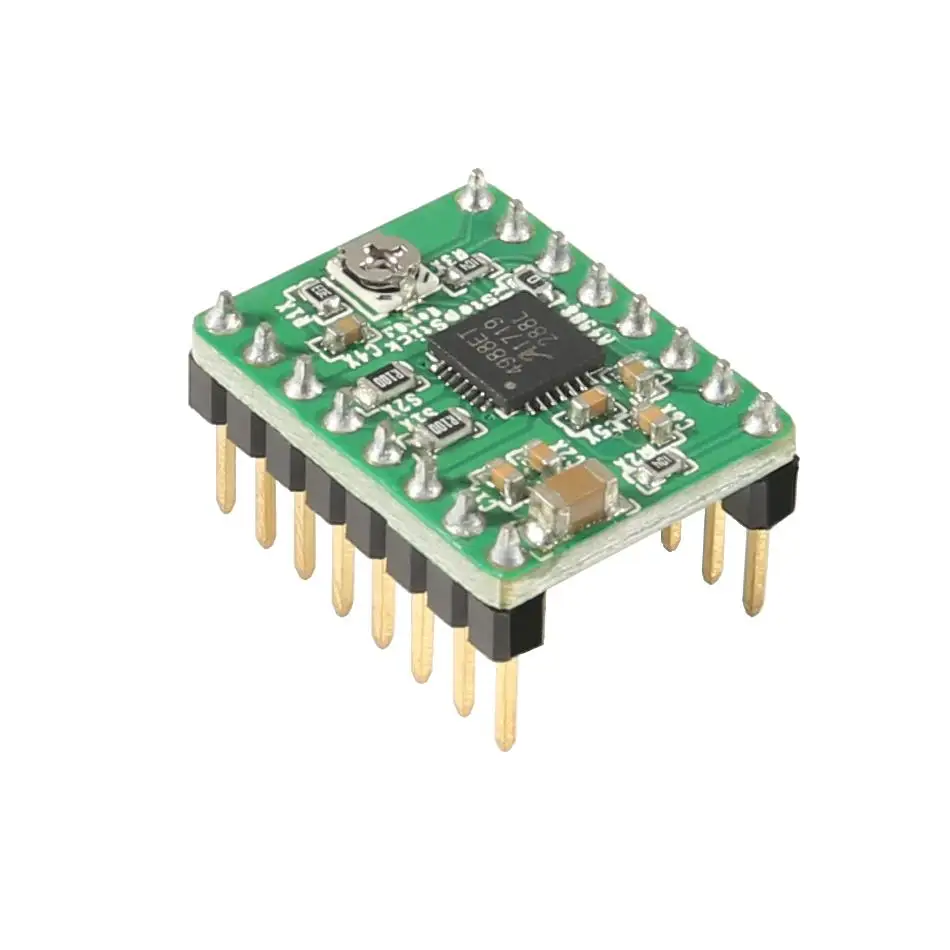

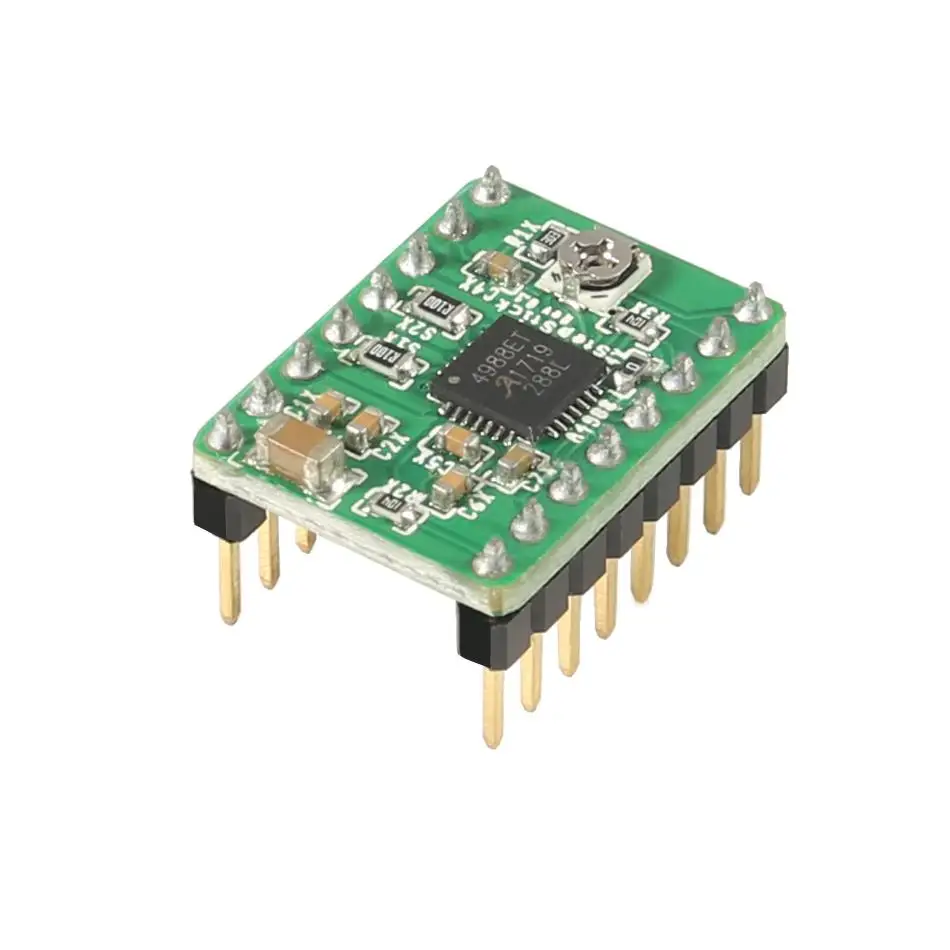

A4988

Этот продукт представляет собой секционную плату для микрошагового драйвера Allegro & rsquo;s A4988, DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет работать биполярный шаговый двигатель в полноэкранном режиме, наполовину, четверть, восьмого и XVI шага режимы, С выходной мощностью привода до 35 В и 2 А.

Переводчика является ключом к легким осуществления A4988. Просто Вставляя Один пульс на шаговый вход, приводит двигатель в один микрошаг. Нет фазы таблицы последовательности, высокой частоты линии управления, а также сложный интерфейсов для программирования. A4988 интерфейс является идеально подходит для применения в тех случаях, когда сложного микропроцессора недоступен или перегружен.

Особенности:

Простой интерфейс управления шагами и направлением

Пять различных шагов: полный шаг, полшага, четверть шага, восьмого шага и XVI шаг

Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше шагового двигателя и rsquo;s;

Напряжение для достижения более высоких ступеней

3,3 и 5 V совместимый материнскую плату постав

Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад)

Защита от превышения температуры отключение при перегреве, пониженного напряжения блокировки и кроссовер перегрузки по току

Защита от коротких замыканий и коротких нагрузок.

Drv8825

Переноска для шагового двигателя DRV8825-это разделительная доска для TI & rsquo;s DRV8825, драйвер биполярного шагового двигателя с микроступенчатым приводом.

Модуль Оснащен разъемом и интерфейсом, который почти идентичен моделям наших приводов шагового двигателя A4988, поэтому его можно использовать в качестве более высокой производительности при замене для этих досок во многих областях применения.

DRV8825 отличается регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микроступенями (до 1/32 шагов). Он работает от 8,2 систему-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).

Особенности:

Простой интерфейс управления шагами и направлением

Шесть различных ступеней разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг

Может непосредственно контактировать с 3,3 V 5 V системы

Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением

Защита от коротких замыканий и коротких нагрузок

4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла

Открытая Подложка для заземления под драйвером IC в нижней части печатной платы

Размер, разметка и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации)

Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше шагового двигателя и rsquo;s номинальное напряжение для достижения более высоких ступенчатых ставок

Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад)

Максимальная подача напряжения 45 в

Встроенный регулятор (без потребности во внешнем материнскую плату напряжения питания не требуется)

A4988

Этот продукт представляет собой секционную плату для микрошагового драйвера Allegro & rsquo;s A4988, DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет работать биполярный шаговый двигатель в полноэкранном режиме, наполовину, четверть, восьмого и XVI шага режимы, С выходной мощностью привода до 35 В и 2 А.

Переводчика является ключом к легким осуществления A4988. Просто Вставляя Один пульс на шаговый вход, приводит двигатель в один микрошаг. Нет фазы таблицы последовательности, высокой частоты линии управления, а также сложный интерфейсов для программирования. A4988 интерфейс является идеально подходит для применения в тех случаях, когда сложного микропроцессора недоступен или перегружен.

Особенности:

Простой интерфейс управления шагами и направлением

Пять различных шагов: полный шаг, полшага, четверть шага, восьмого шага и XVI шаг

Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше шагового двигателя и rsquo;s;

Напряжение для достижения более высоких ступеней

3,3 и 5 V совместимый материнскую плату постав

Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад)

Защита от превышения температуры отключение при перегреве, пониженного напряжения блокировки и кроссовер перегрузки по току

Защита от коротких замыканий и коротких нагрузок.
