Электрическая Водонепроницаемая светодиодная лампа TAKE EASY 12 В Мгновенный

Электрическая Водонепроницаемая светодиодная лампа TAKE EASY 12 В Мгновенный

25 мм 30 мм нажмите на следующую картинку

Черный цвет нажмите на следующую картинку

Нажмите на следующую картинку

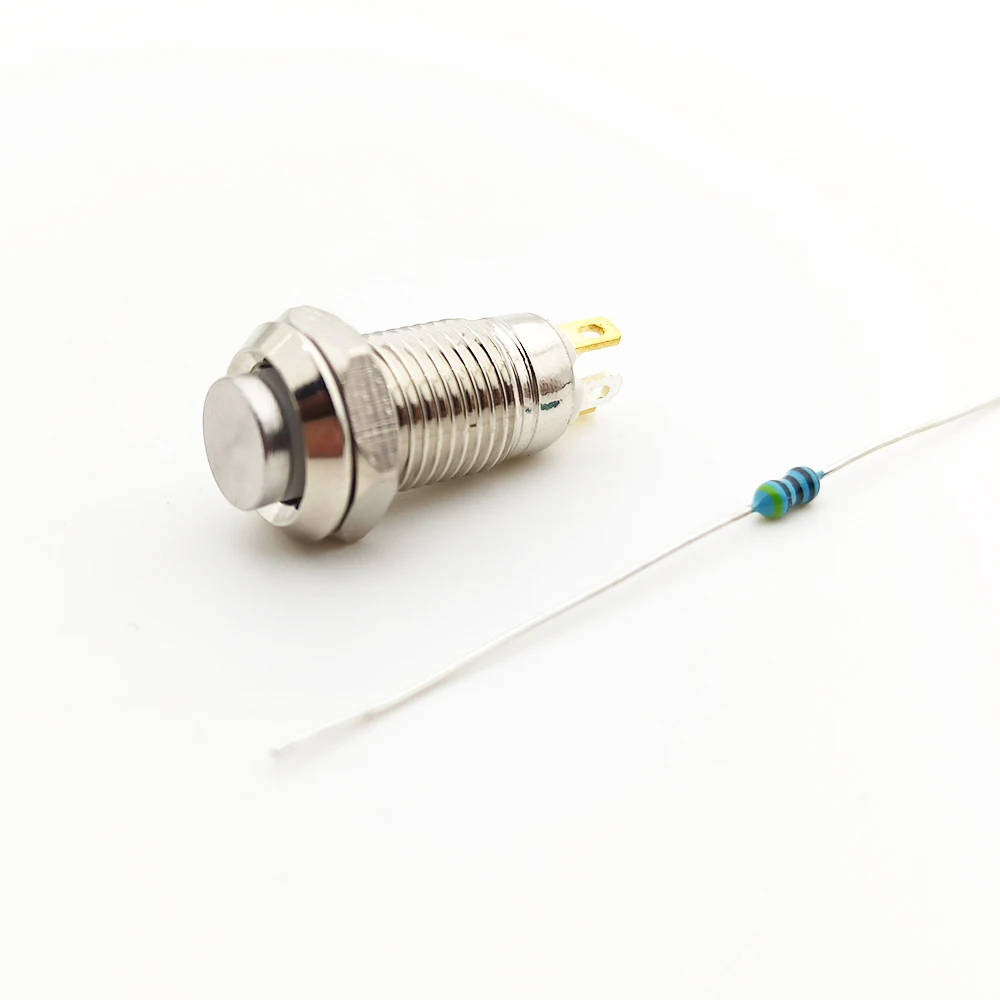

Примечание: светодиодная Кнопка 8 мм 10 мм должна быть подключена к внешнему резистору при использовании. В противном случае он сгорит

Примечание: сварка должна быть завершена в течение 3 секунд, в противном случае внутренняя часть будет легко повреждена

Параметры

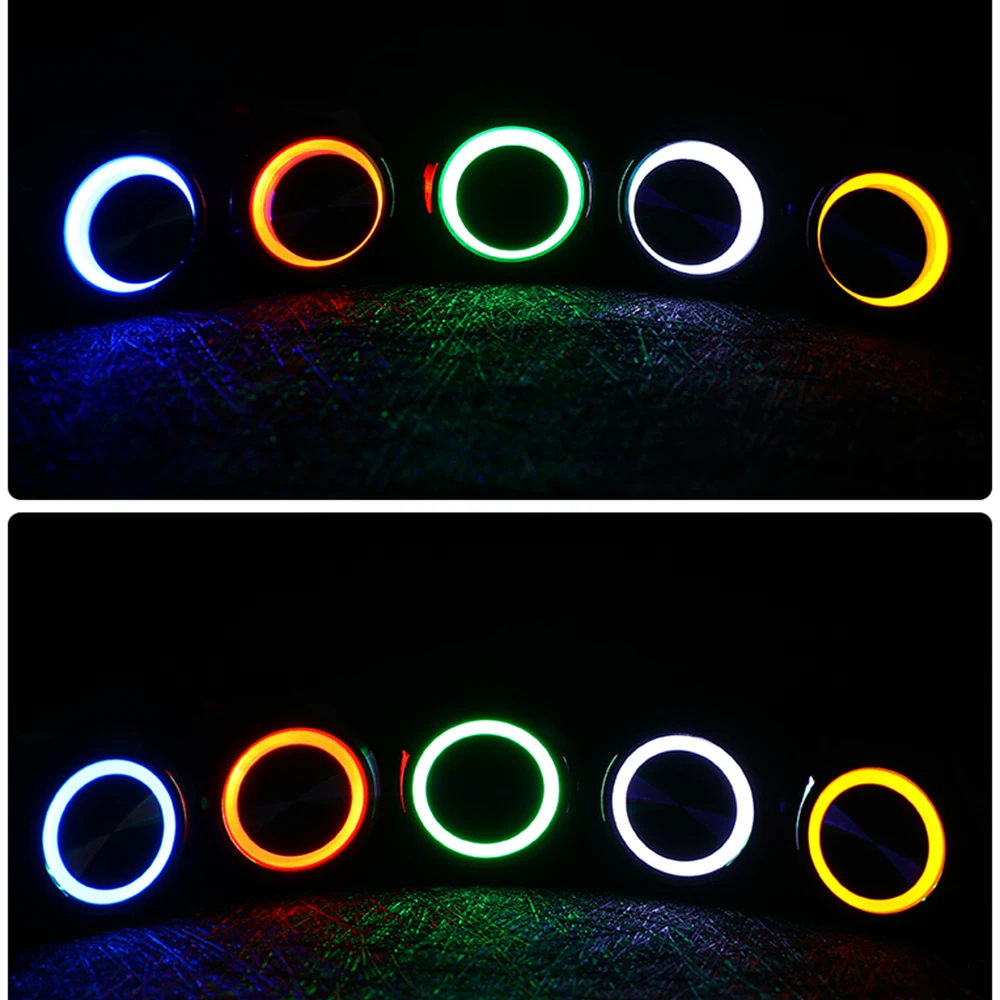

Если вам нужны специальные спецификации, пожалуйста, свяжитесь со службой поддержки клиентов, мы можем настроить их. Контактное лицо: серебро Материал: Никель латунь Цвет: серебро Светодиодный цвет: белый, желтый, красный, зеленый, синий Номинальная мощность переключателя: 3A /250VAC Водонепроницаемый Класс: IP65 Светодиодный Напряжение: 3-6 в, 12 В, 24 В, 220 В Тип операции: мгновенный и фиксация Размер отверстия: 8/10/12/16/19/22 мм

Напряжение выбор

3V-6V 3V 5V 6V 12V-24V 12V 24V 220 В: 220 В 230 В Требуются другие напряжения. Пожалуйста, свяжитесь со службой по работе с клиентами Светодиодная кнопка переключения не может быть применена к 2-250 В.

Изоляционный контактный зажим для Введение

"+": Положительный полюс светодиода " - ": Отрицательный полюс светодиода "NC": нормальное закрытие «Нет»: Обычный открытый "C": общий Подключение «NO» и «C»: схема доступна только при нажатии кнопки. Подключение «NC» и «C»: схема закрыта, если не нажать кнопку.

Управление Тип: Мгновенный

После нажатия кнопки, нажмите клавишу, которая вернется автоматически, если вы не продолжите нажимать кнопку. Самосброс.

Тип работы: фиксация защелки

После нажатия кнопки удерживайте кнопку в положении До тех пор, пока он не будет нажат снова, затем он вернется.

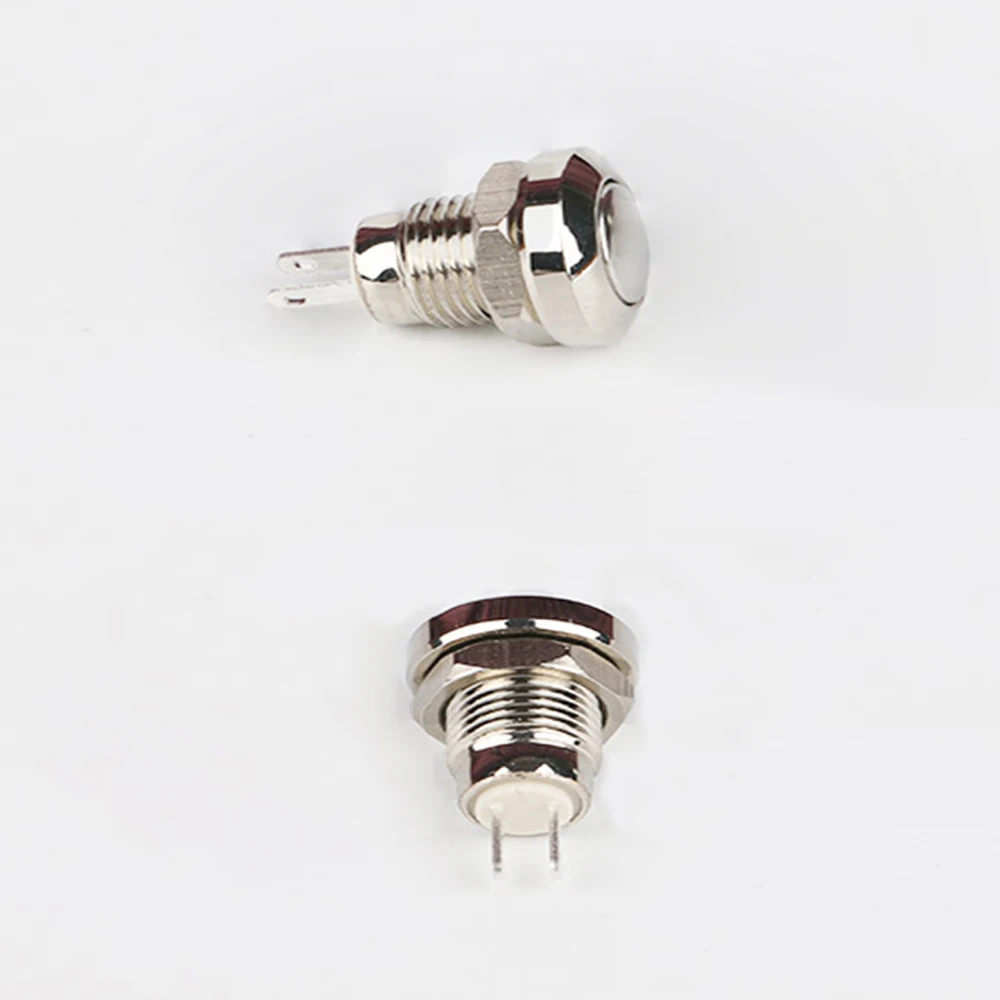

8 мм Кнопка

8 мм Кнопка (которая мгновенная и без светодиодов) имеет только Camber головку. Другие кнопки 8 мм имеют только высокую головку. 8 мм Светодиодная кнопка должна быть подключена к внешнему резистору при использовании Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную, 8 мм

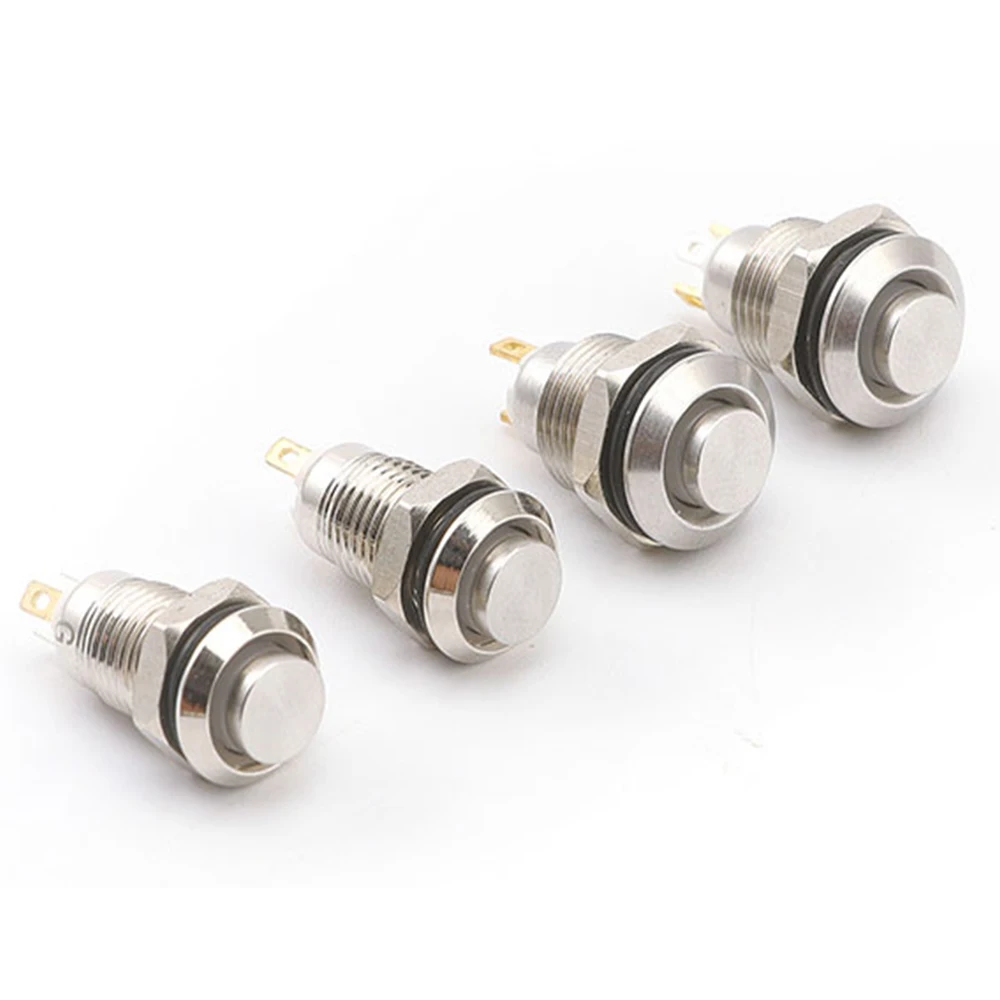

10 мм Кнопка с Высокой Головкой

10 мм Светодиодная кнопка должна быть подключена к внешнему резистору при использовании Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную,

12 мм мгновенные кнопка

Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную,

16 мм Кнопка с плоской головкой

Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную,

19 мм Кнопка с плоской головкой

Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную,

22 мм Кнопка с плоской головкой

Замеры сделаны вручную, поэтому возможны 0,1-0,3 мм разницу в размерах ввиду того, что Замеры производились вручную,

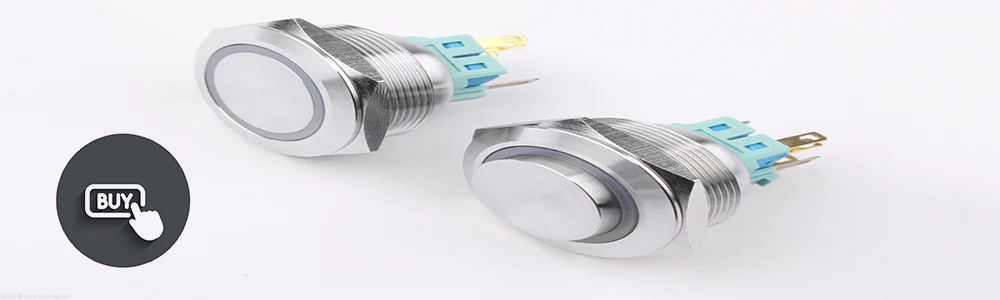

С плоской головкой

С высоким напором

Угол наклона головки

Схема подключения

Есть много способов подключения, изображение ниже только для справки

Схема проводки нормального открытия

При нажатии выключателя светодиодный индикатор загорается и нагрузка заряжена. После возврата нажатием кнопки нагрузка отключена, и светильник выключен.

Схема подключения к нормальному закрытию

Нагрузка заряжена. При нажатии выключателя светодиодный индикатор загорается и нагрузка отключена. После возврата нажатием кнопки нагрузка заряжена, и светильник выключен.

Особенности

Изготовлен из металлического материала, прочный и долговечный. Высококачественный внешний вид и приятные на ощупь ощущения. Принимает резиновое кольцо и шестиугольную гайку фиксированной, анти пыли и водонепроницаемый, что делает его отлично подходит для использования на открытом воздухе. Медное покрытие серебряные клеммы для хороших проводящих свойств. Мгновенный тип, нажмите на него, отпустите. Металлическая головка на кнопках прочная для длительного нажатия.
