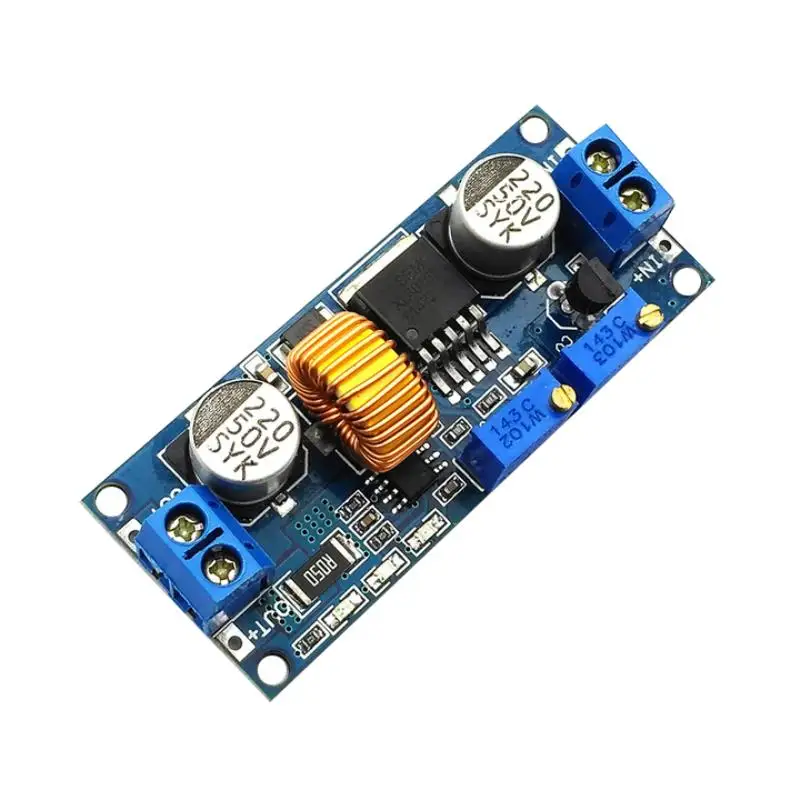

Понижающий регулятор постоянного тока для зарядного устройства светодиодный

Понижающий регулятор постоянного тока для зарядного устройства светодиодный

Параметры:

Абсолютно новый

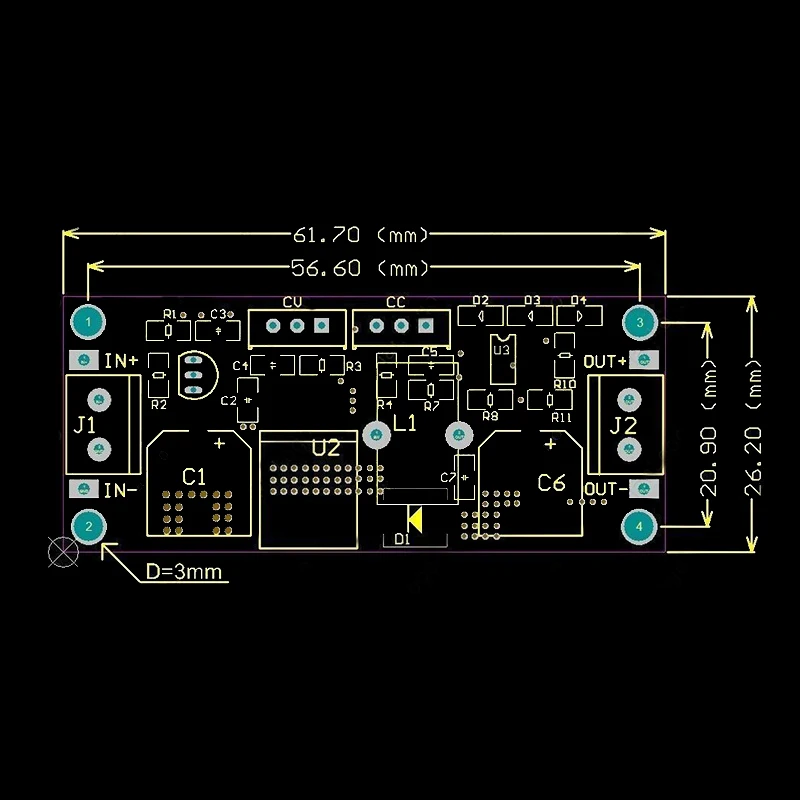

Размер: прибл. 62*25 мм

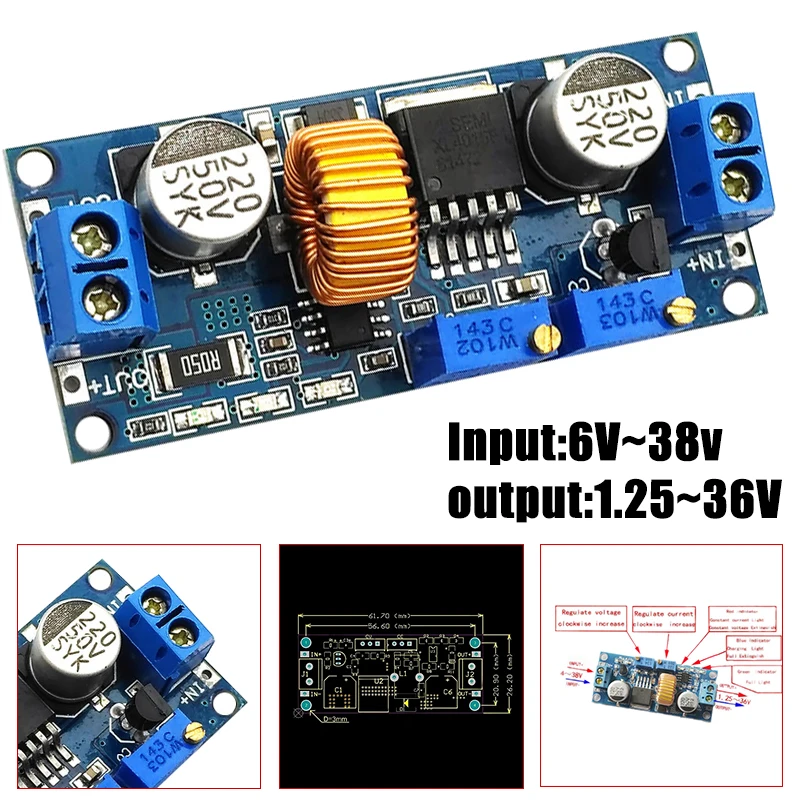

Диапазон входного напряжения: 6 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)

Диапазон выходного напряжения: 1,25-36 в DC Регулируемый

Выходной ток: 0-5 А

Выходная мощность: 75 Вт

Эффективность: до 96%

Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом.)

Особенности:

Встроенная функция теплового отключения.

Встроенная функция ограничения тока.

Встроенная функция защиты от короткого замыкания.

Тонкая работа и хорошая производительность.

Прост в использовании.

Длительный срок службы.

В качестве зарядного устройства:

Модуль без постоянной функции не может использоваться для зарядки аккумулятора, потому что полное потребление зарядного устройства большого давления, что приводит к слишком большому току заряда, что приводит к повреждению аккумулятора, поэтому в тех случаях, когда батарея начинает использовать постоянный ток зарядки в тех случаях, когда заряд в некоторой степени Когда автоматически переключаться обратно на постоянное напряжение зарядки.

Применение:

1. Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA).

2. Под на холостом ходу, оборот в минуту (условия, мультиметр, чтобы измерить выходное напряжение потенциометр обеспечивает постоянное напряжение на выходе достигает Поплавковый стабилизатор напряжения; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выходное напряжение может быть отрегулировано до 4,2 V)

3. С мультиметром для измерения выходного тока Диапазон 10 А короткого замыкания (Прямая поставка Для того, чтобы В Два Провода могут быть подключены к выходу), В то время как регулировочный потенциометр позволяет постоянному выходному току достигать Предопределенное значение тока заряда.

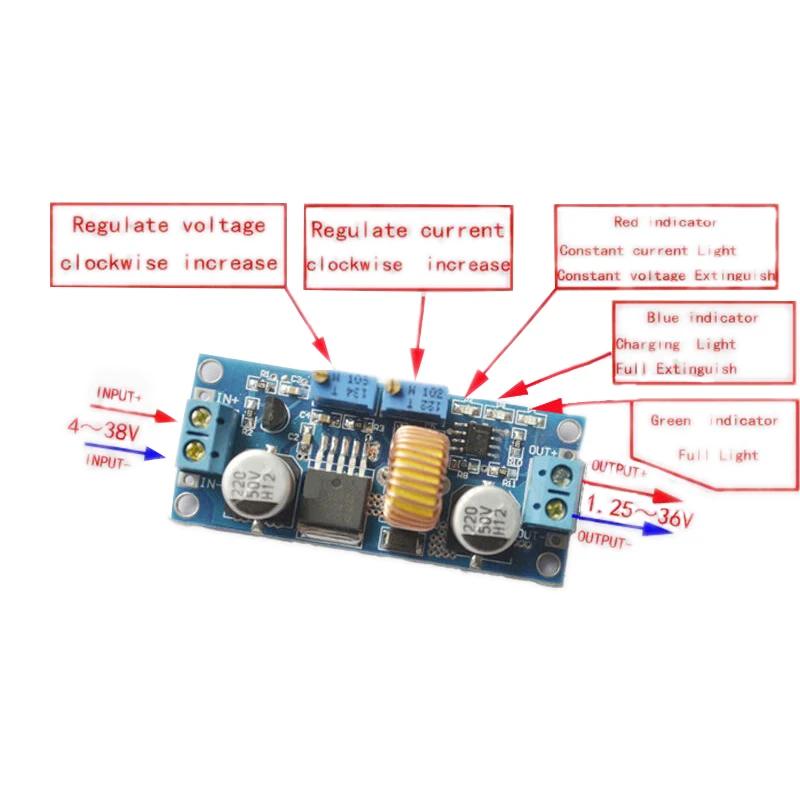

4. Переноса заряда ток лампы: 0,1 раз по заводским настройкам по умолчанию, зарядный ток, (аккумулятор в течение зарядный ток никель-металл-постепенно уменьшается, и постепенно переходит в зарядки от постоянного тока постоянное напряжение зарядки, если зарядный ток установлен 1A, то при зарядке ток меньше 0,1a, когда синий свет выключен, Зеленый светильник включен, затем аккумулятор полностью заряжен).

5. Подключен к зарядке аккумулятора.

(1, 2, 3, 4 шага: выходная мощность выходного сигнала нагрузки не подключена к батарее)

Используется как мощный светодиодный модуль драйвера постоянного тока:

1. Определите работу, которую вам нужно управлять светодиодный ток и максимальное рабочее напряжение.

2. Условия без нагрузки, мультиметр для измерения выходного напряжения Потенциометр регулировки позволяет постоянное выходное напряжение достигает максимального рабочего напряжения светодиодный.

3. Ток 10 А с мультиметром, измеряющим выходной файл короткого замыкания и регулирующим потенциометр постоянного тока, позволяет выходному току достигать предварительно определенного светодиодный рабочий ток.

4. Подключен к светодиодный, испытательный аппарат.

(Шаг 1, 2, 3: вход, подключенный к источнику питания, выходная нагрузка не подключен светодиодный свет.)

Примечание: Этот модуль используется более 3 А, 35 Вт для увеличения отведения тепла.

Посылка включает в себя:

1 х DC понижающий преобразователь

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения.

Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.
