PErimeter микроволновая система обнаружения

Этот микроволновый детектор предназначен для наружного применения. Он состоит из передатчика (T) и приемника (R), который устанавливается друг перед другом, создавая защищенную зону длиной до 150 м. Ширина защищенной зоны варьируется в зависимости от расстояния между двумя блоками и чувствительности выбранной системы.

Микроволновый барьер предназначен для защиты большой части защищенного периметра и может быть легко установлен на любом типе забора или полюса для того, чтобы обеспечить надежную защиту барьера и блок для всех видов деятельности по периметру; этот барьер отвергает сигналы тревоги от птиц и маленьких животных (как кошка) из-за его оригинального метода устранения ложной тревоги.

Несколько MCB-150 систем могут быть объединены, чтобы обеспечить полную защиту периметра с неограниченным пространством или формой.

Особенности:

Диапазон обнаружения: до 150 м

Обнаружение людей, нарушающих ходьбу или ползание

Быстрая и простая установка на столб забора или стены

Рабочая температура: -40OДо + 65O

Вход питания 10,2 ~ 30VDC

Высокая RFI EMI иммунитет

Форма защиты: прямые солнечные лучи, ветер до 30 м/сек, снег и дождь осадки (до 30 мм/час), маленькие животные, грунтовые качели, снега и трава до 0,3 м.

Посылает сигнал тревоги в тех случаях, когда человека злоумышленников для прогулок, бега или crawliling со скоростью от 0,2 до 10 м/с, доставка производится в течение 5-30 вольт от блок управления к терминалу маркировку.

Тест (на передатчика), электропитание напряжения меньше, чем 10,2 V, передатчик или приемник крышка была открыта или разрушения, Электромагнитная изоляционная приемника.

Технические характеристики:

Свч

10,525 ГГц

Частота модуляции

1,0 кГц

Максимальная мощность передачи

35 мВт (продолжается) 50 мВт (пик)

Область применения (длина защитной зоны)

Max.150m

Ширина Лепестка

Approx.5m

Лепестка высота

Approx.2.5m

Номинальное напряжение питания

12-24V

Диапазон напряжения источника питания

10,2-24V

Потребляемый ток

70 мА на 24 В постоянного тока

Контакты реле значения

NC 28V DC, максимальный ток 0.1A

Сигнализация период

3 сек (макс.)

НСД

NC 28 V DC максимальный ток 0.1A открыт, когда крышка удалена

Скорость обнаружения (Целевая скорость)

0,2-10 м/с

Для проведения тестирования

Встроенный генератор для самостоятельного тестирования имитирует акупунктурные сигналы вторжений

Это действительно плоский экран земли

Approx.0.3m

Максимальная высота травы на земле

0,3 м

Максимальная высота снега на земле

0,5 м

Сигнал тревоги-переключение реле контактов на время

Не менее чем 3 сек

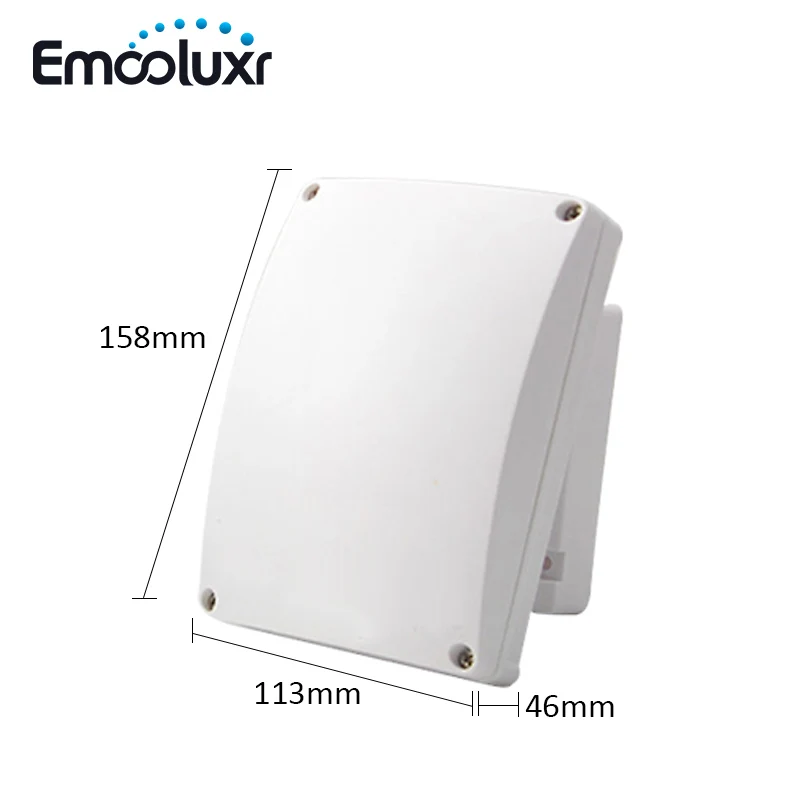

Размер блока (trans./rec.)w/o кронштейн

158*113*46 мм

Вес (T,R и аксессуары)

1,5 кг

Диапазон рабочих температур

-40OC-65OC

Ralative влажности

До 98%

Герметичность

Все отверстия с прокладкой и герметичным конформенным покрытием монтажной платы aganist снег и дождь до 30 мм/час.

Инструкция по установке:

Крест установки:

Для того, чтобы избежать мертвых зон под антеннами и увеличить защищенную область. Возможна установка нескольких MCB-150 систем, связанных вместе с перекрытием. Конфигурации перекрытия выполняются с блоками, расположенными под углами защищенной области. Минимальный нахлест для визы должно быть не менее 1,5-2 м. Опциональный способ состоит в том, чтобы установить передатчики (T) только или приемниками (R) на точке перекрытия.

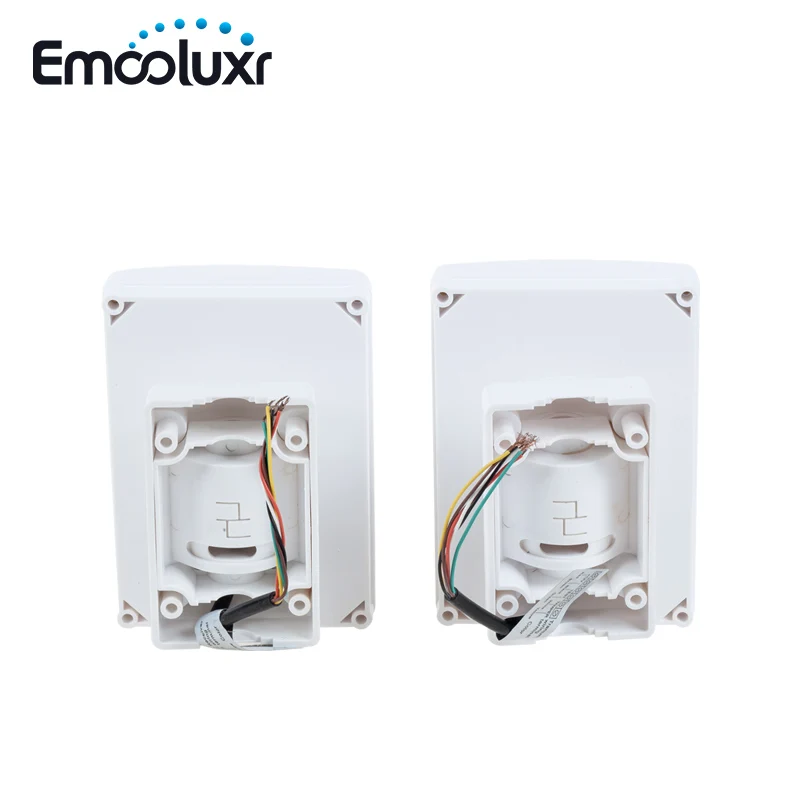

Проводов:

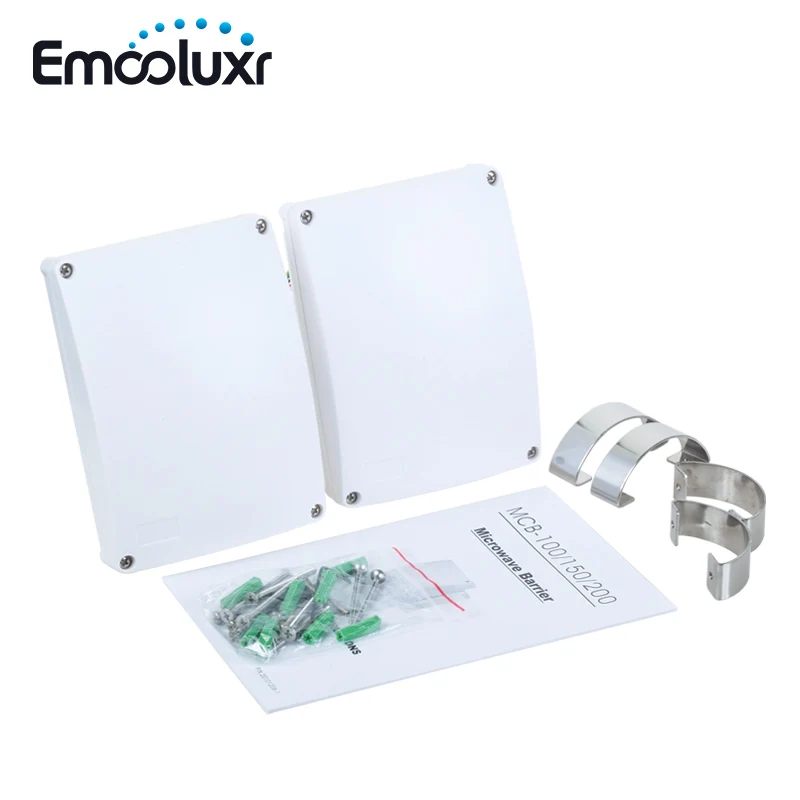

Содержимое упаковки:

1 пара СВЧ барьер луч

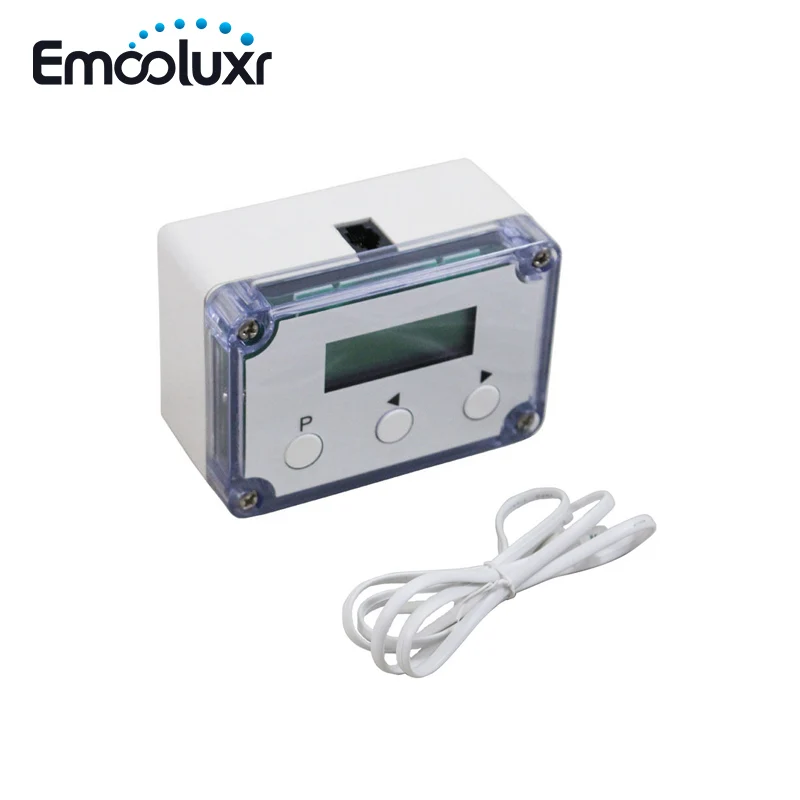

1 шт. микроволновый тестер

1 комплект Монтажные принадлежности

1 шт. руководство по эксплуатации на английском языке

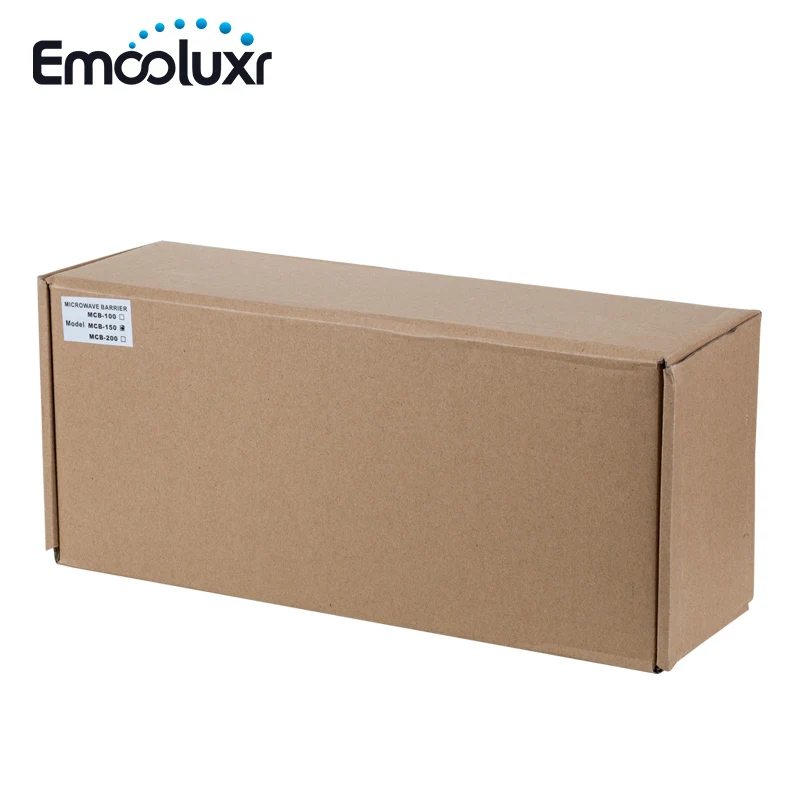

1 шт. нейтральная Розничная коробка

Примечание: Это проводной микроволновый луч, может подключаться к любой системе сигнализации, которая имеет проводные зоны.
