NanoVNA F портативный векторный сетевой анализатор КСВ метр 50 кГц 1000 МГц 4 3 дюймовый

NanoVNA F портативный векторный сетевой анализатор КСВ метр 50 кГц 1000 МГц 4 3 дюймовый

NanoVNA-F «ручной Векторный анализатор сети»-это продукт, основанный на открытом исходном коде проекта NanoVNA, который является более профессиональным и практичным. В комплект входит 4,3-дюймовый сенсорный экран IPS TFT LCD для большей четкости.

Особенности:

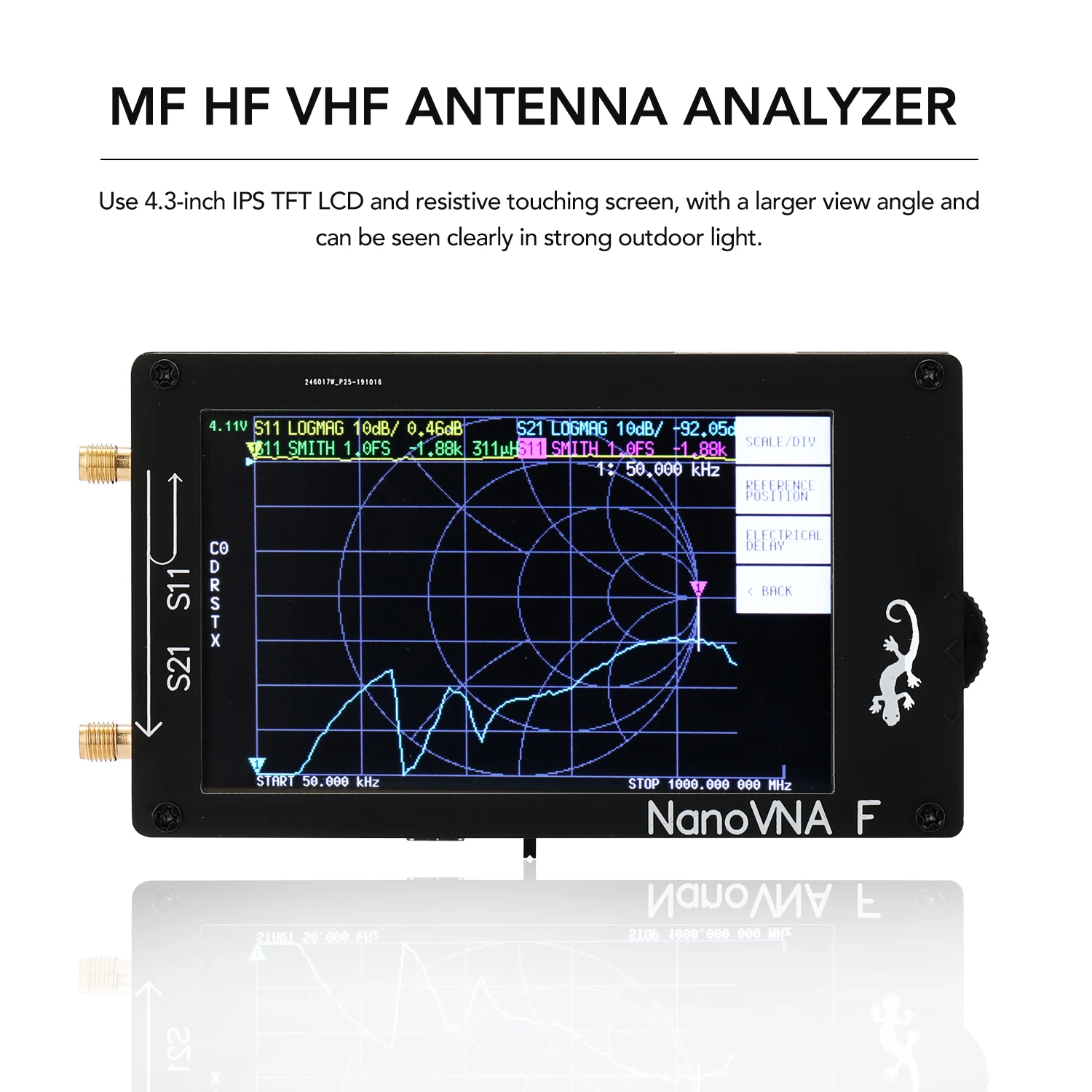

Используйте 4,3-дюймовый IPS TFT LCD и резистивный сенсорный экран, с большим углом обзора и может быть четко виден в сильный наружный светильник.
Переключение на литиевую батарею большой емкости 5000 мАч/3,7 В, более длительное время работы в режиме ожидания и расширение интерфейса USB. Как правило, он может использоваться как внешний аккумулятор, когда инструмент не используется.
IC Lipo charing должен быть изменен на IP5306 (с высоким charing током 2A), что делает время зарядки короче.
Используйте больший и лучший уровень работы.
Используйте более крупный и лучший выключатель питания.
Поддержка переключения меню на китайском и английском языках.
Обновите пользовательскую программу с помощью виртуального U диска (флэш-память 16 МБ SPI внутри).
Диапазон измерения NanoVNA-F составляет 50k-1 ГГц. Используйте гармонический чип часов SI5351 для измерения частоты до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (отношение стоящей волны составляет менее 1,02).

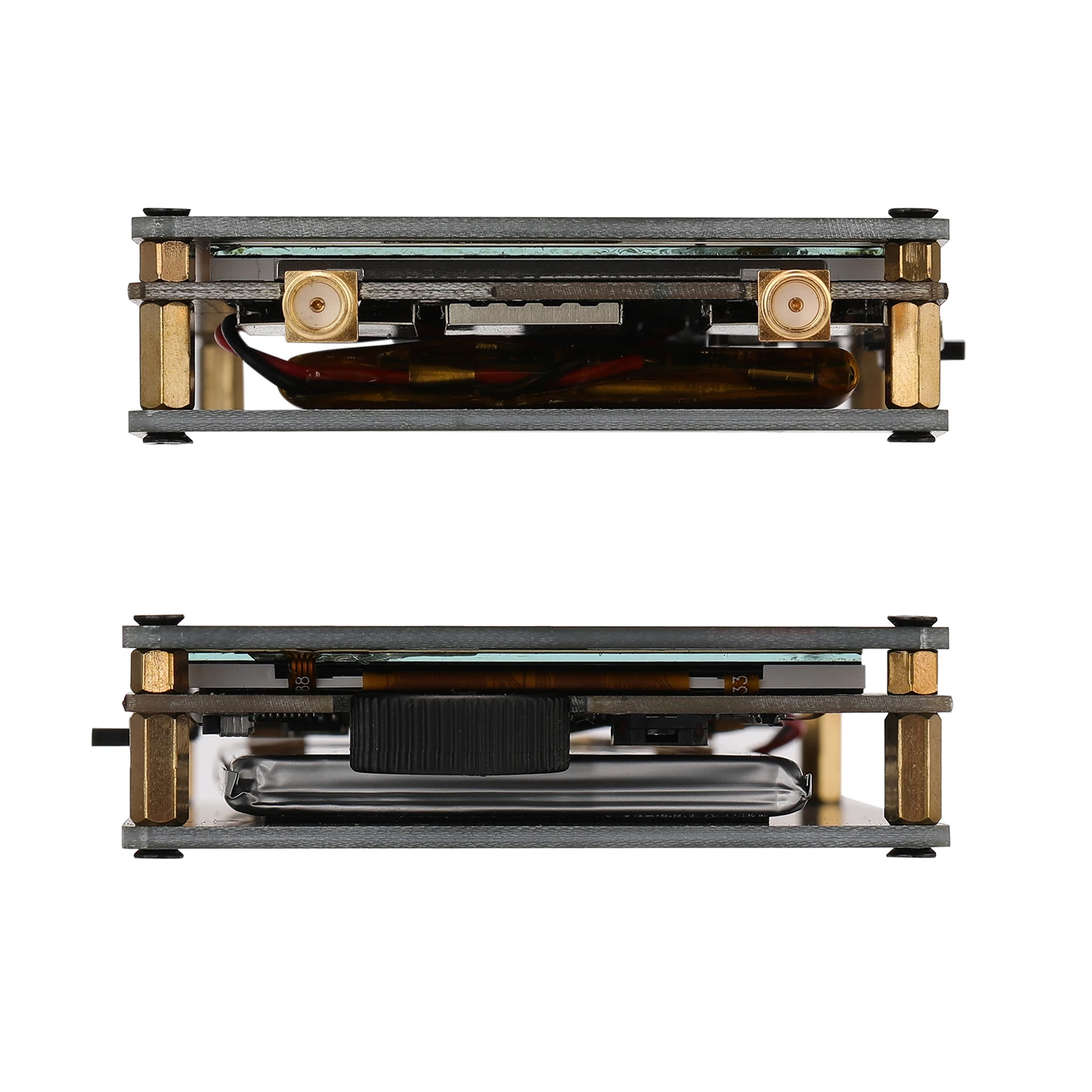

Передняя часть RF спроектирована с помощью металлического щита, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот.

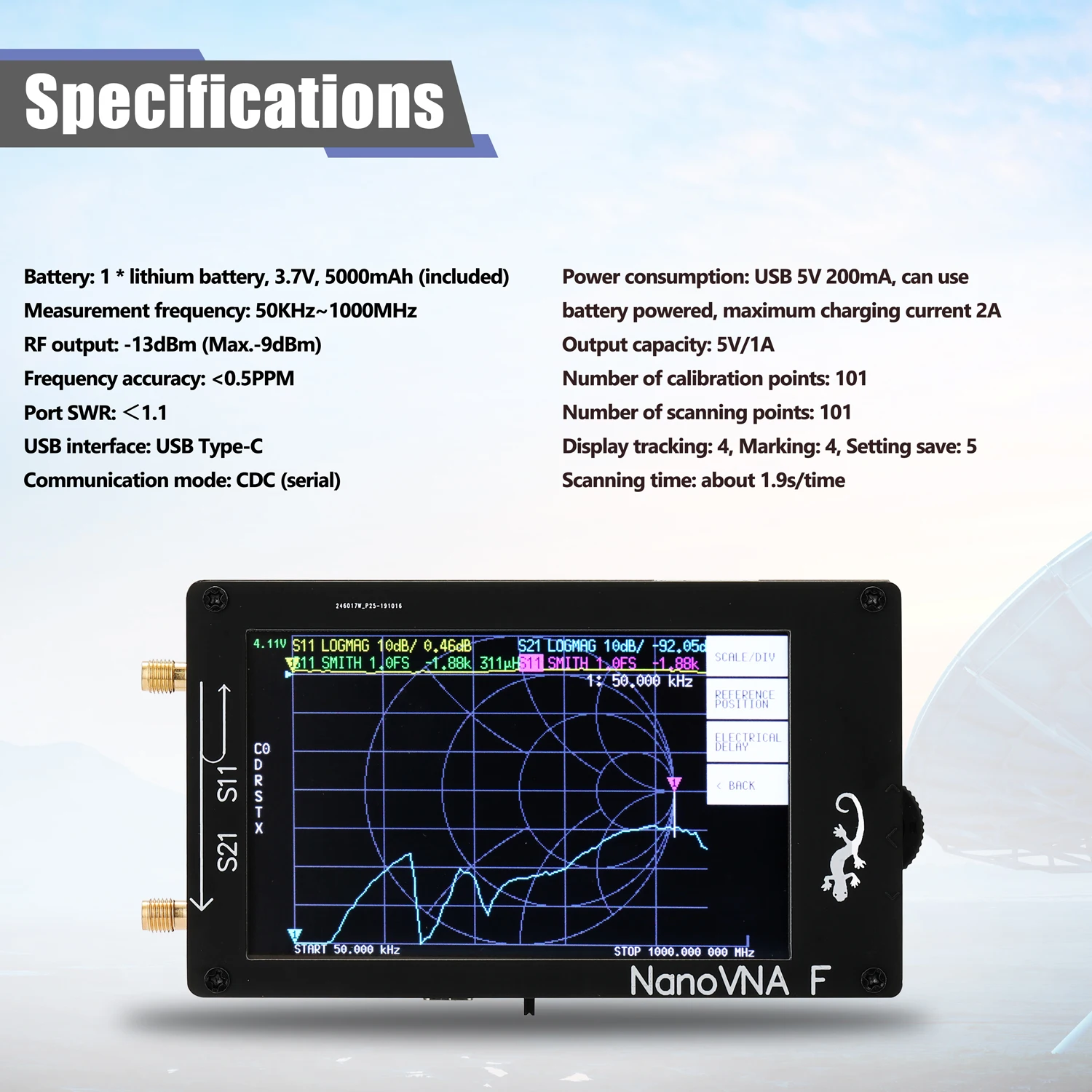

Характеристики:
Основной материал: PCB + ПВХ
Цвет: черный
Аккумулятор: 1 * литиевая батарея, 3,7 В, 5000 мАч (в комплекте)
Частота измерения: 50 кГц ~ 1000 МГц
Выход RF: -13 дБм (макс.-9 дБм)
Точность частоты: <0,5 ppm
Порт SWR: <1,1
Дисплей: 4,3 дюйма IPS TFT (800*480)
Интерфейс USB: USB Type-C
Режим связи: CDC (серийный)
Потребляемая мощность: USB 5 В 200 мА, может использовать питание от аккумулятора ed, максимальный зарядный ток 2A
Выходная мощность: 5 В/1 А
Количество калибровочных точек: 101
Количество точек сканирования: 101
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Время сканирования: около 1,9 с/время (50 кГц ~ 1000 МГц полный диапазон частот)
Может измерять параметры S, напряжение постоянного волнового соотношения SWR, фазовую карту, групповую задержку, график Smith и так далее.

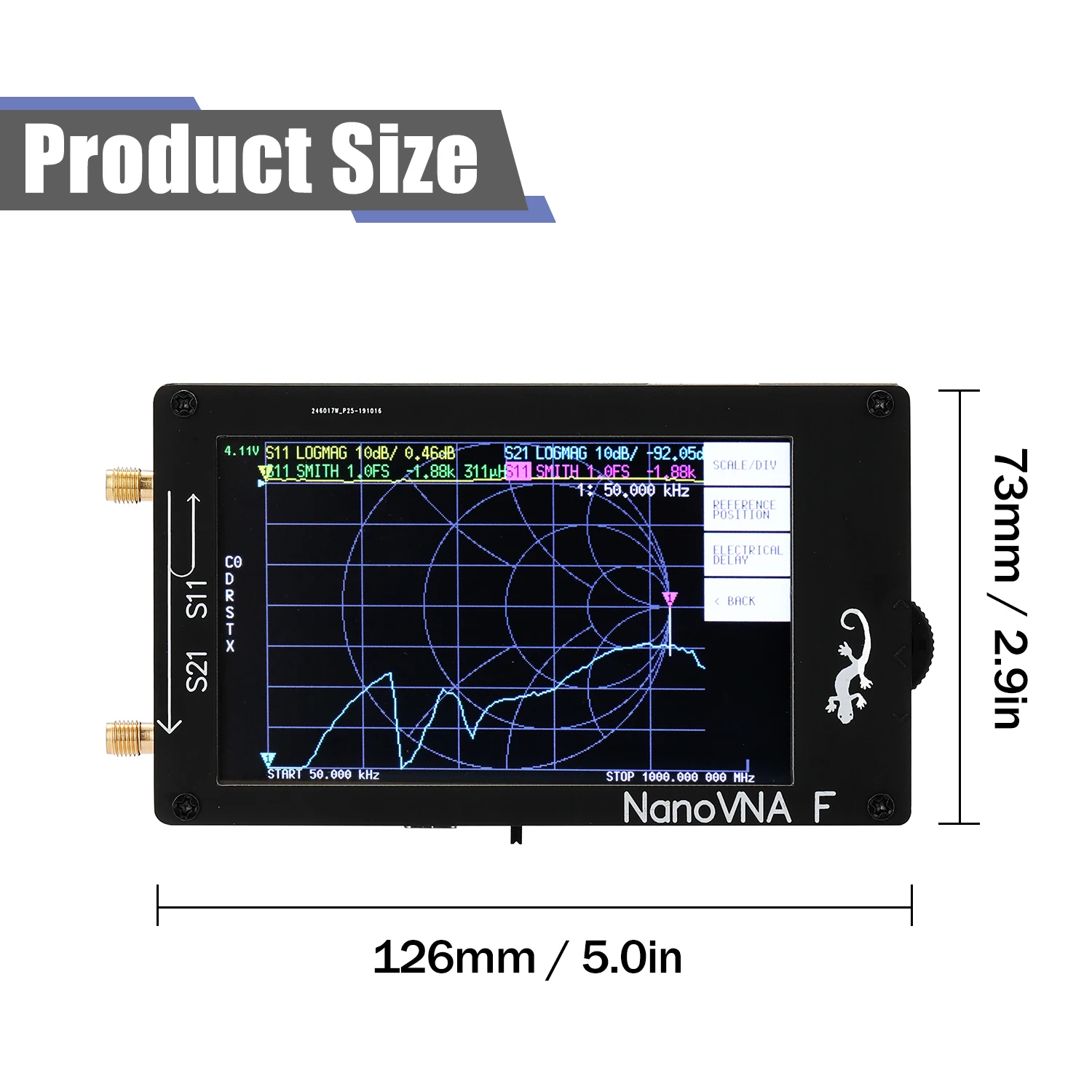

Размер изделия: 126*73*20 мм/5,0*2,9 * 0.8in
Вес изделия: 207 г/7,3 унции
Размер посылка: 202*111*38 мм/8,0*4,4*1,5 дюймов
Вес посылка: 322 г/11,4 унций

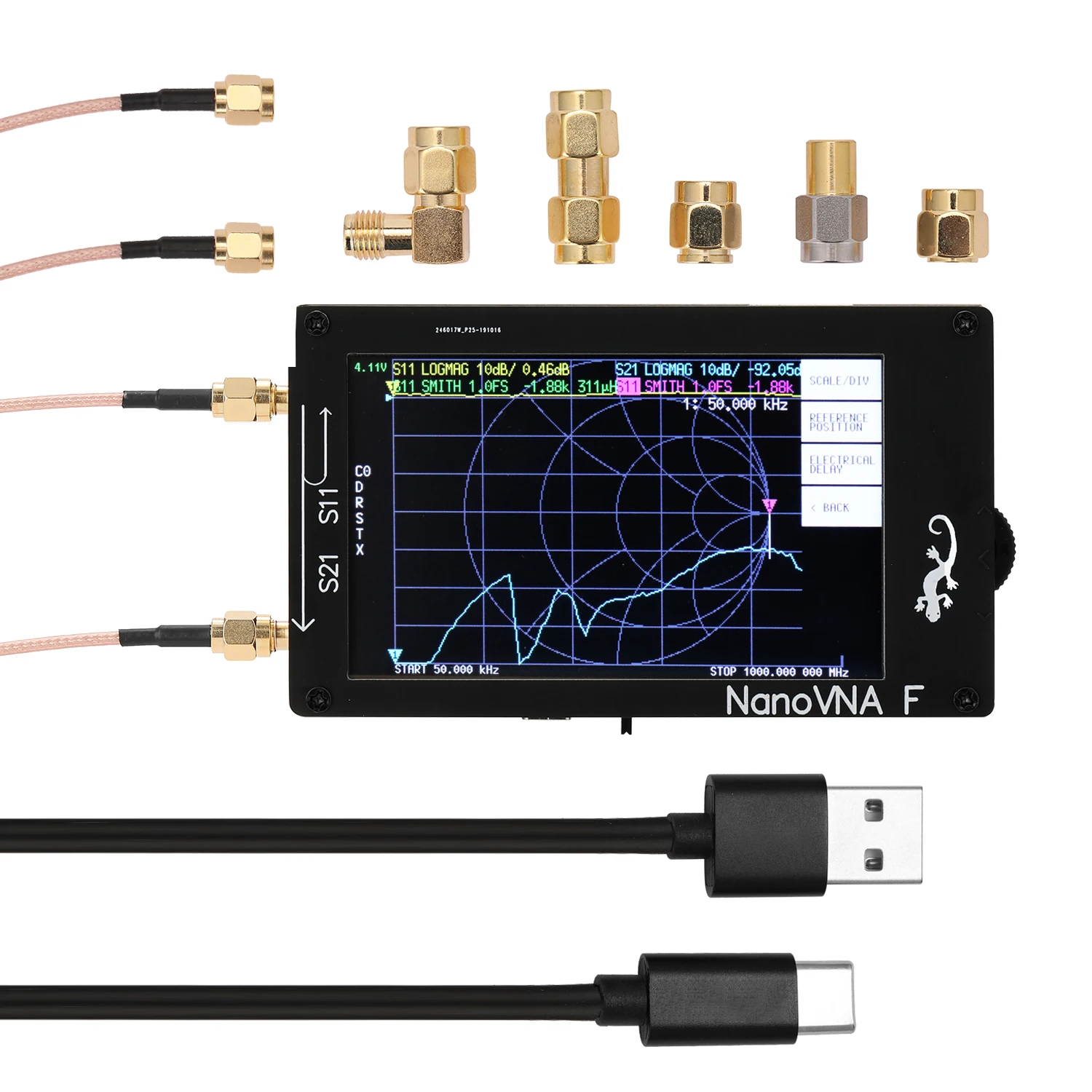

Посылка:
1 * хост

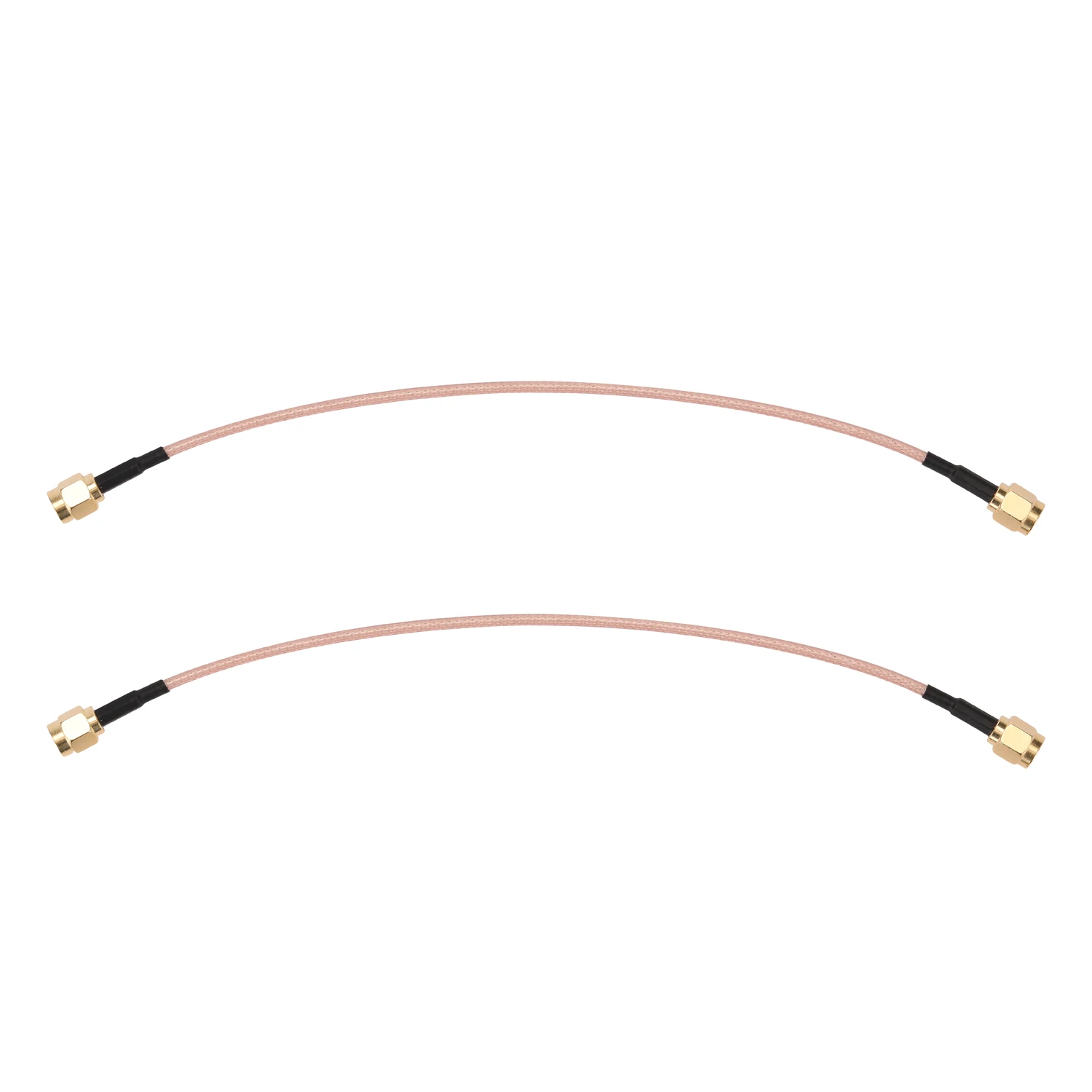

2*200 мм SMA-JJ RG316 кабель

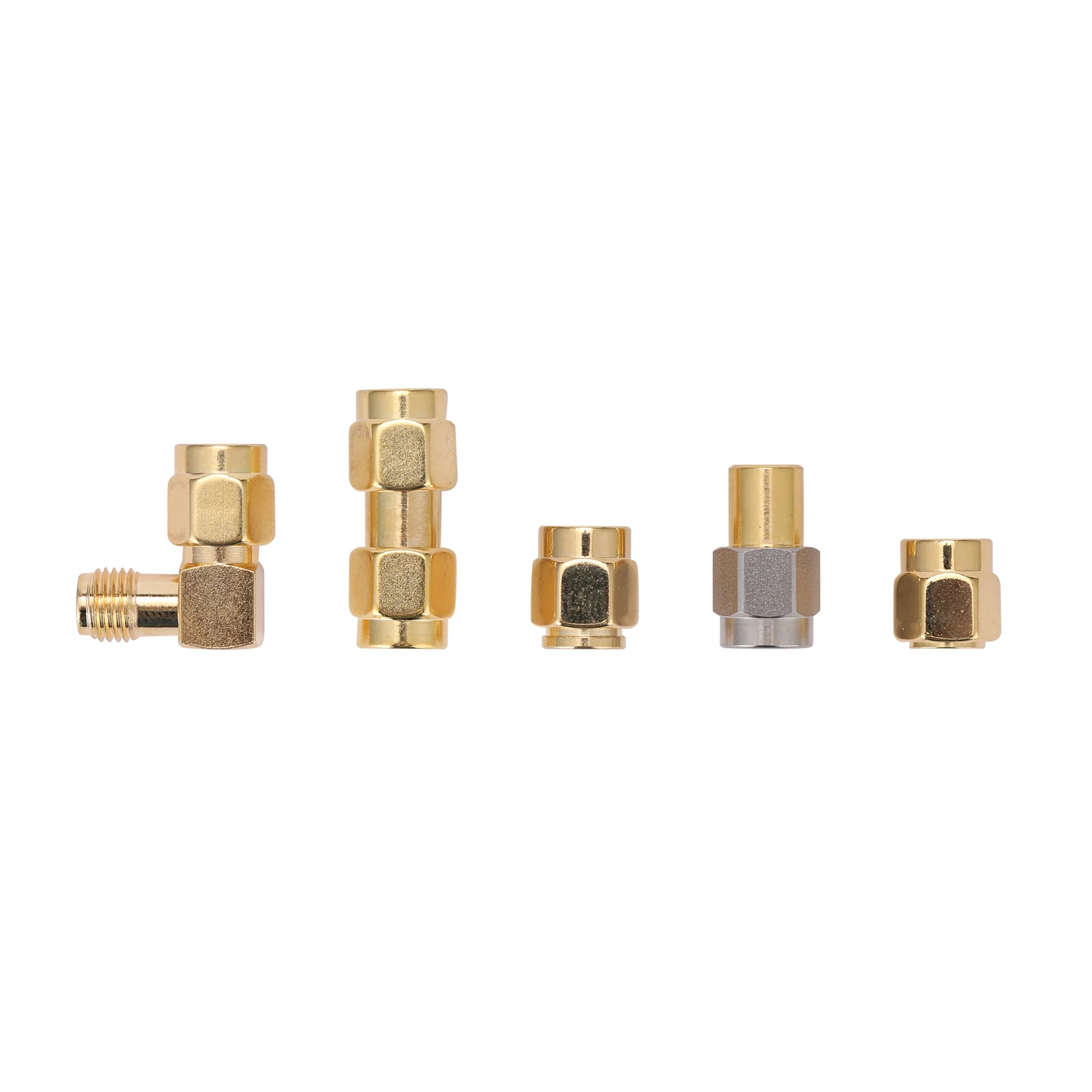

1 * набор калибровочных деталей
1 * SMA-JJ Двойная игла
1 * SMA локоть (внешнее винтовое внутреннее отверстие для внутренней винтовой внутренней иглы)
1 * кабель для передачи данных типа C
