Плата ввода вывода для компьютера Waveshare с функцией PoE Raspberry Pi см3/CM3L/см3 +/см3 +

Компьютерный модуль IO Плата с функцией PoE, композитная Breakout плата для разработки с Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L Обзор

Плата PoE Compute Module-это плата разработки, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. С функцией PoE (Power over Ethernet) и универсальными встроенными периферийными интерфейсами, он подходит для оценки вычислительного модуля Raspberry Pi, также является идеальным выбором для конечных продуктов.

Особенности Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi 10/100 м авто-Согласование к порту Ethernet возможна скорость с функцией PoE 4 usb-порта, позволяет подключать больше usb-устройств 2x CSI камера интерфейсов Встроенные интерфейсы HDMI / DSI для подключения дисплеев Встроенный USB в UART, для последовательной отладки Интерфейс охлаждающего вентилятора, автоматическое включение питания или управление IO pins Принимает изолированные SMPS (импульсный режим питания) Технические характеристики Источник питания: порт micro USB/порт Ethernet PoE Вход питания PoE: 37V ~ 57V DC in Выходная мощность PoE: 5 В 2.5A Выход постоянного тока Сетевой стандарт: стандарт 802.3af PoE Размеры: 114 мм × 84,4 мм Монтажный размер отверстия: 3,2 мм What's on Board

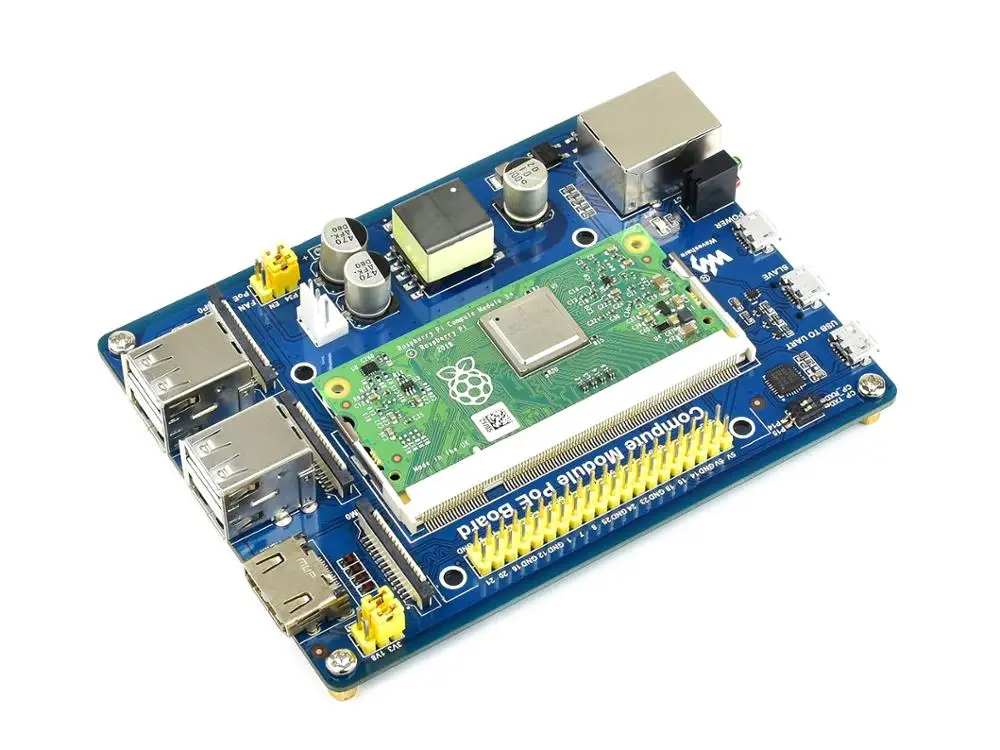

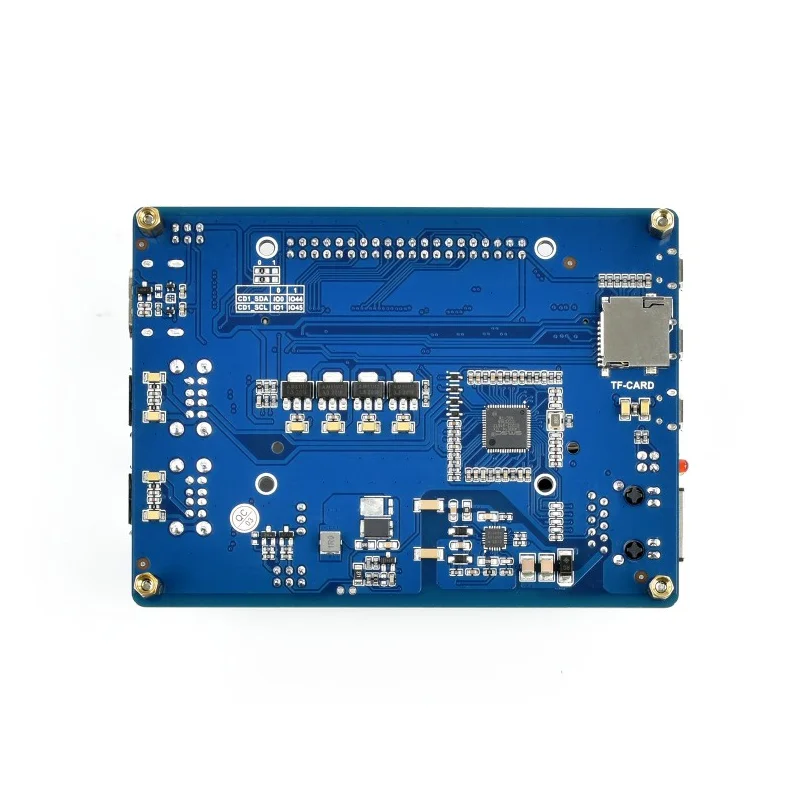

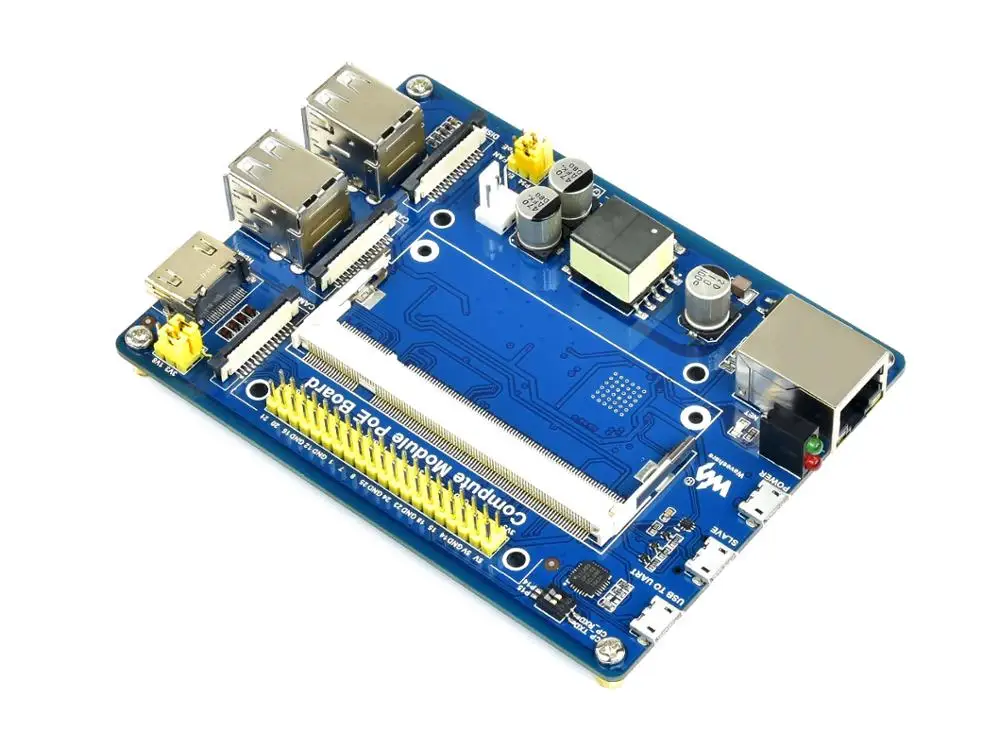

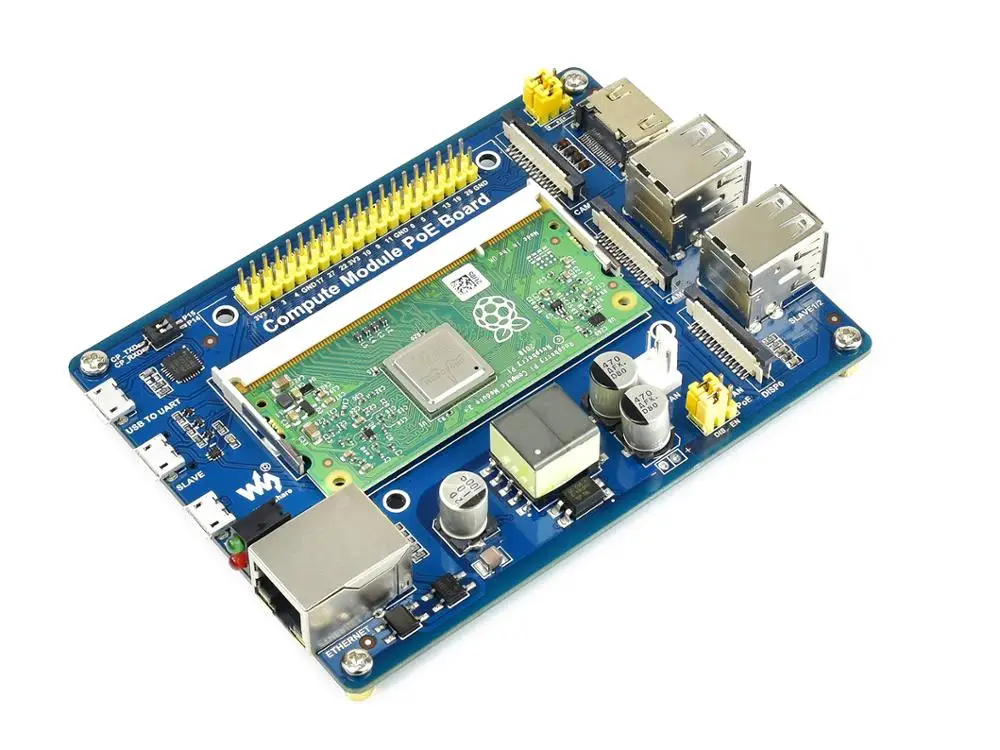

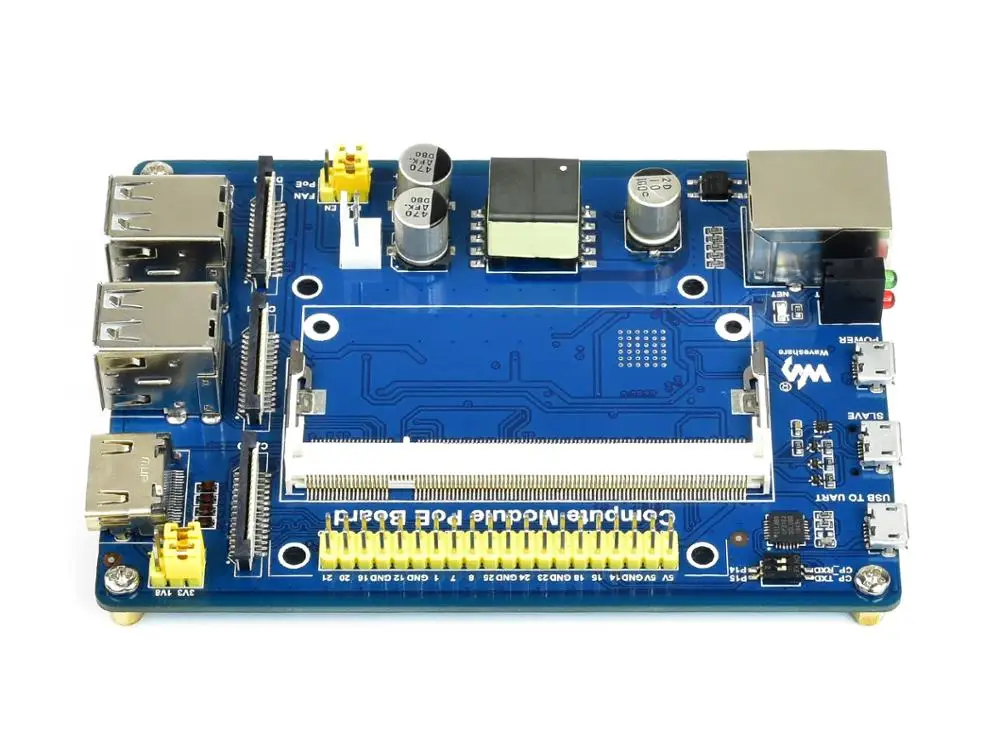

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Порт Ethernet с поддержкой PoE:10/100 м авто-согласование, для подключения маршрутизатор или коммутатор с функцией PoE DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD USB порты:4 usb-порта для подключения usb-устройств CSI интерфейс:2x CSI порты камеры, для подключения Raspberry Pi камеры HDMI порт Интерфейс USB в UART:Для последовательного отладки USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Мощность порт:5V 2.5A Слот для карты TF (нижняя сторона):Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант Охлаждающий вентилятор интерфейс LAN9514 (нижняя сторона):Мужские Водонепроницаемые полностью интегрированная usb-хаб и 10/100M Ethernet controller Si3404 PoE чип управления питанием (нижняя сторона) CP2102 USB в UART конвертер EP13 PoE силовой трансформатор Оптический Изолятор Два светодиодный индикаторы:
Красный: Raspberry Pi индикатор питания
Зеленый: индикатор рабочего состояния Raspberry Pi Рыболовная сеть сети индикатор Мостиковый выпрямитель VGx power config jumper:Настройте уровень ввода/вывода UART Выход конфигурации:
Слева: Подключите Серийный порт CP2102 и Серийный порт Raspberry Pi
Справа: отсоедините последовательный порт CP2102 и Серийный порт Raspberry Pi Вентилятор охлаждения конфигурации:
P34: вентилятор управляется программой через P34 pin
RU: вентилятор напрямую питается от источника питания 5 В Инжектор PoE конфигурации:
DIS: отключить PoE
EN: включить PoE Измерительные колодки напряжения PoE Пример

Примечание: вычислительный модуль на фото не входит в комплект.

Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/Compute_Module_PoE_Board

Посылка содержание

Вес:0,082 кг

Компьютерный Модуль PoE плата x1 -1 шт.
