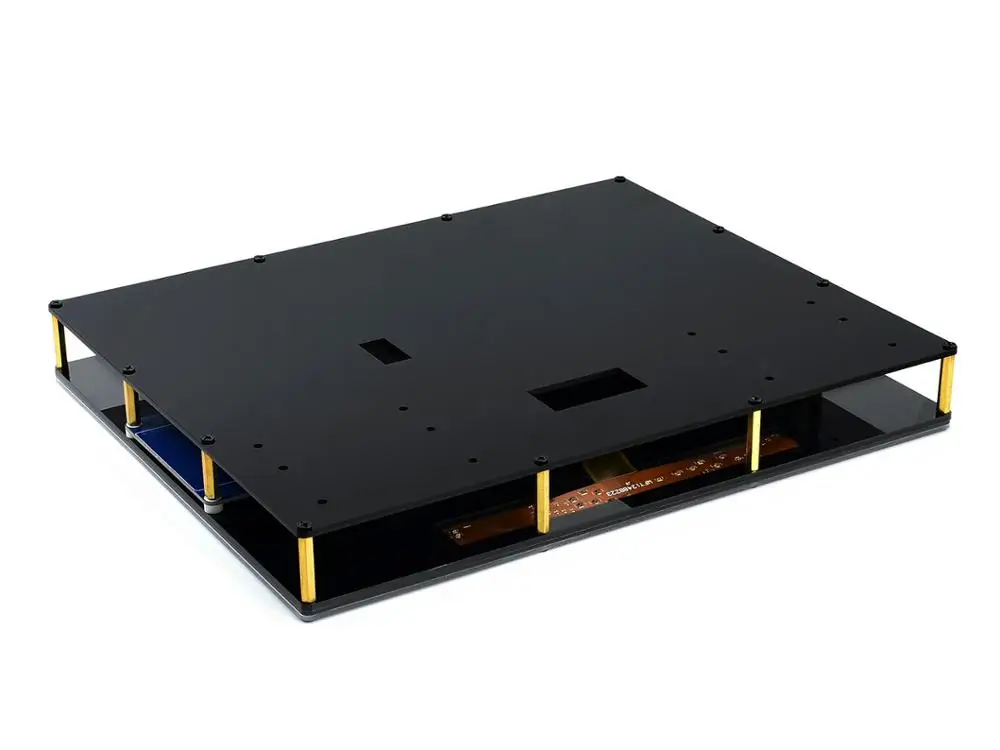

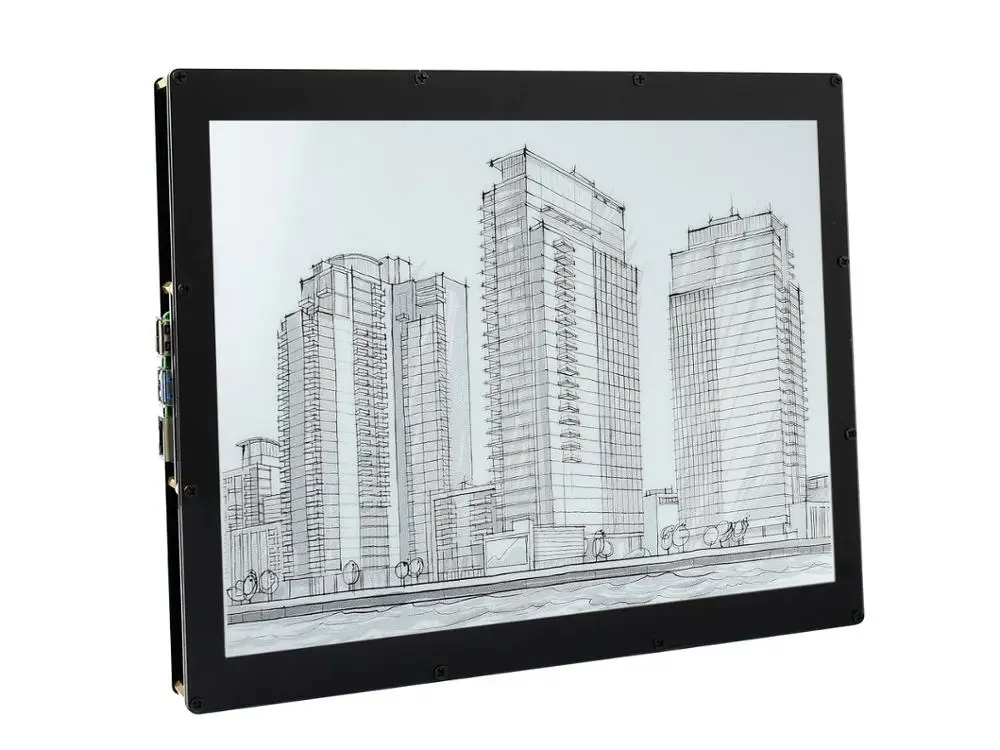

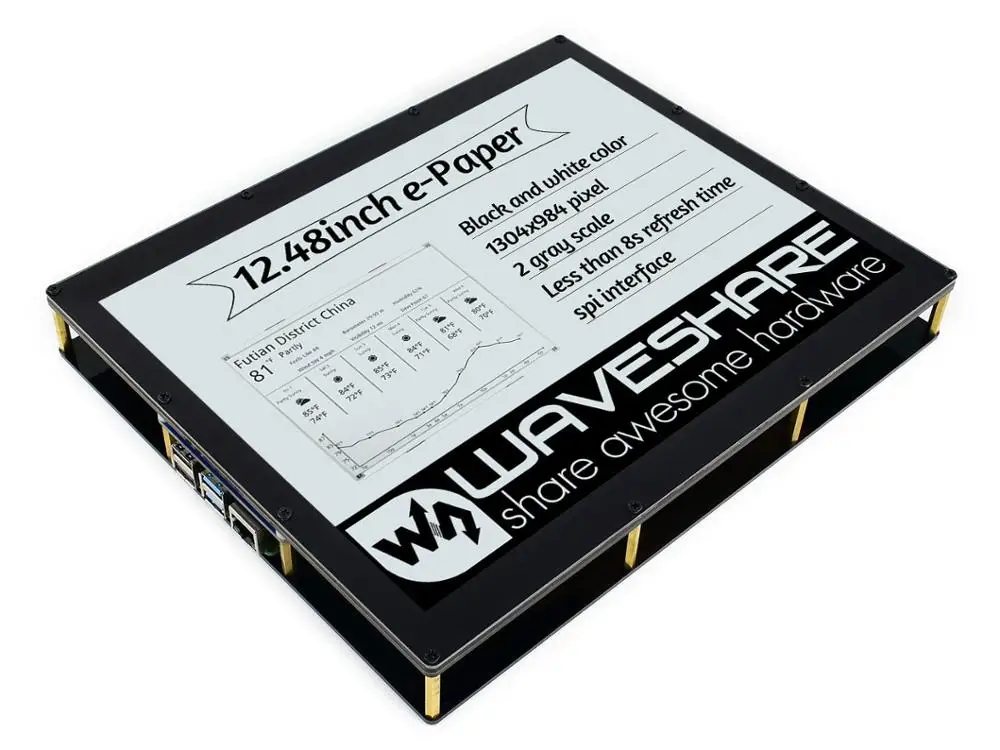

Waveshare 12 48 дюймовый E Ink модуль дисплея разрешение 1304*984 черный/белый двухцветный

Описание



1304 × 984, 12,48 дюймовый E-Ink дисплей модуль, черный/белый двойной цвет, SPI интерфейс Обзор

Это модуль дисплея E-Ink, разрешение 12,48 дюйма, разрешение 1304 × 984, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает черно-белый двухцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Совместимый с Arduino заголовок, позволяет непосредственно подключать платы Arduino, такие как UNO / UNO PLUS Блок управления ESP32 позволяет напрямую подключать платы управления, такие как электронная бумага ESP32 плата драйвера/ESP32-DevKitC Интерфейс управления SPI, для работы с STM32 или другими хост-платами MCU Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU Акриловый защитный чехол, сохраняя экран в безопасности, красивый вид Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32/ESP32) Технические характеристики Рабочее напряжение: 3,3 V / 5V Интерфейс: 4-провод SPI Размер контура: 261,5 мм × 211 мм Размер дисплея: 252,98 мм × 190,90 мм Точка шаг: 0,194 × 0,194 Разрешение: 1304 × 984 Цвет дисплея: черный, белый Серые Весы: 2 Время полного обновления: 8s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 °



Пример

С Raspberry Pi
С платой UNO PLUS/Arduino
С платой драйвера ESP32
С STM32/другой MCU

Примечание: изображение только для справки, пожалуйста, проверьте посылка для точного списка деталей.

Размеры

Ресурсы для развития

Вики:Www.wav

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление1 PI заголовок2 Интерфейс 1,02 дюймовый модуль электронной бумаги Черный, белый 2. 128 × 80 21,76 × 14,00 42,0 × 27,0 2. И radic; × SPI 1,54 дюймовый модуль электронной бумаги Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймов электронная бумага шляпа Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. И radic; И radic; SPI 2,66 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 152 30,704 × 60,088 37,0 × 83,5 6 И radic; × SPI 2,7 дюймовый e-Paper HAT Черный, белый 4. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый e-Бумага шляпа (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. И radic; И radic; SPI 3,7 дюймовый e-Бумага шляпа Черный, белый 4. 480 × 280 47,32 × 81,12 58,0 × 96,5 3. И radic; И radic; SPI 4,2 дюймовый e-Бумага модуль Черный, белый 4. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI 4,2 дюймовый e-Бумага модуль (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2 дюймовый e-Бумага модуль (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймовый e-Бумага UART модуля Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,65 дюймовый электронный бумажный модуль (F) 7 цветов 2. 600 × 448 114,9 × 85,8 138,5 × 100,5 15 × × SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2. 648 × 480 119,232 × 88,320 125,4 × 99,5 20 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6 дюймов e-Бумага шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 6 дюймов HD e-Paper HAT Черный, белый 16 1448 × 1072 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80 7,5 дюймовый e-Бумага шляпа Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5 дюймов HD e-Бумага шляпа Черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 5 × И radic; SPI 7,5 дюймовый e-Бумага шляпа (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5 дюймов HD e-Бумага шляпа (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × И radic; SPI 7,5 дюймовый e-Бумага шляпа (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюймовый e-Бумага шляпа Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7 дюймовый e-Бумага шляпа Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюймовый e-Бумага шляпа (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI Это занимает около 0,3 s для частичное обновление Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

Посылка

Вес:0,789 кг

12,48 дюймовый электронный бумажный модуль x1 8PIN кальмарный провод x2 Отвертка x1 1. 2. 3.
