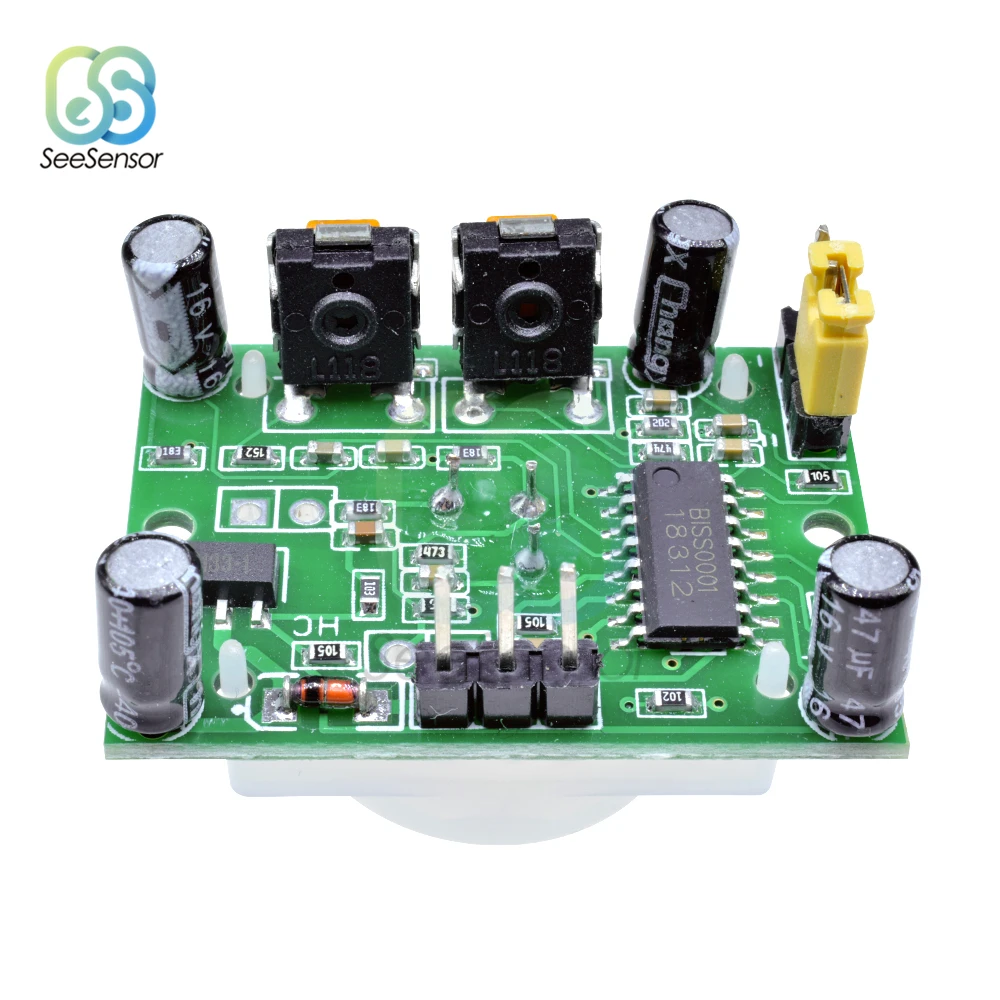

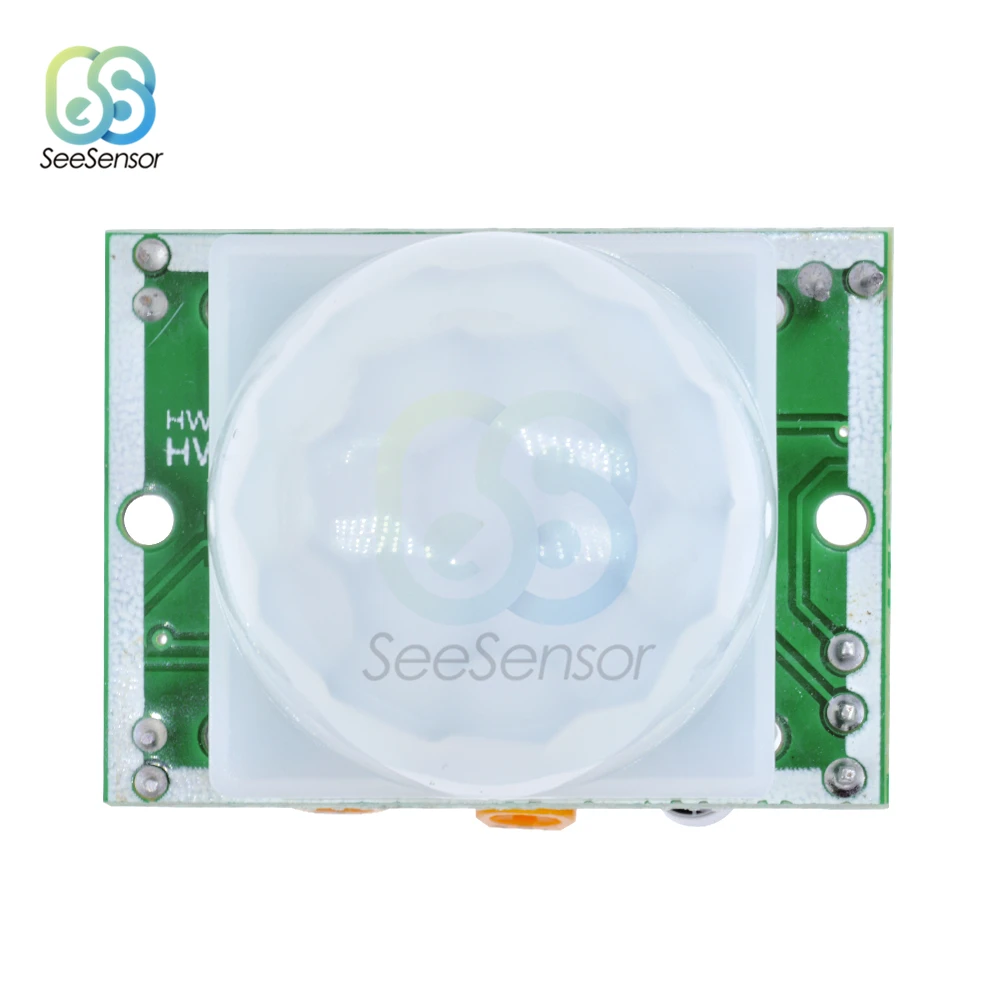

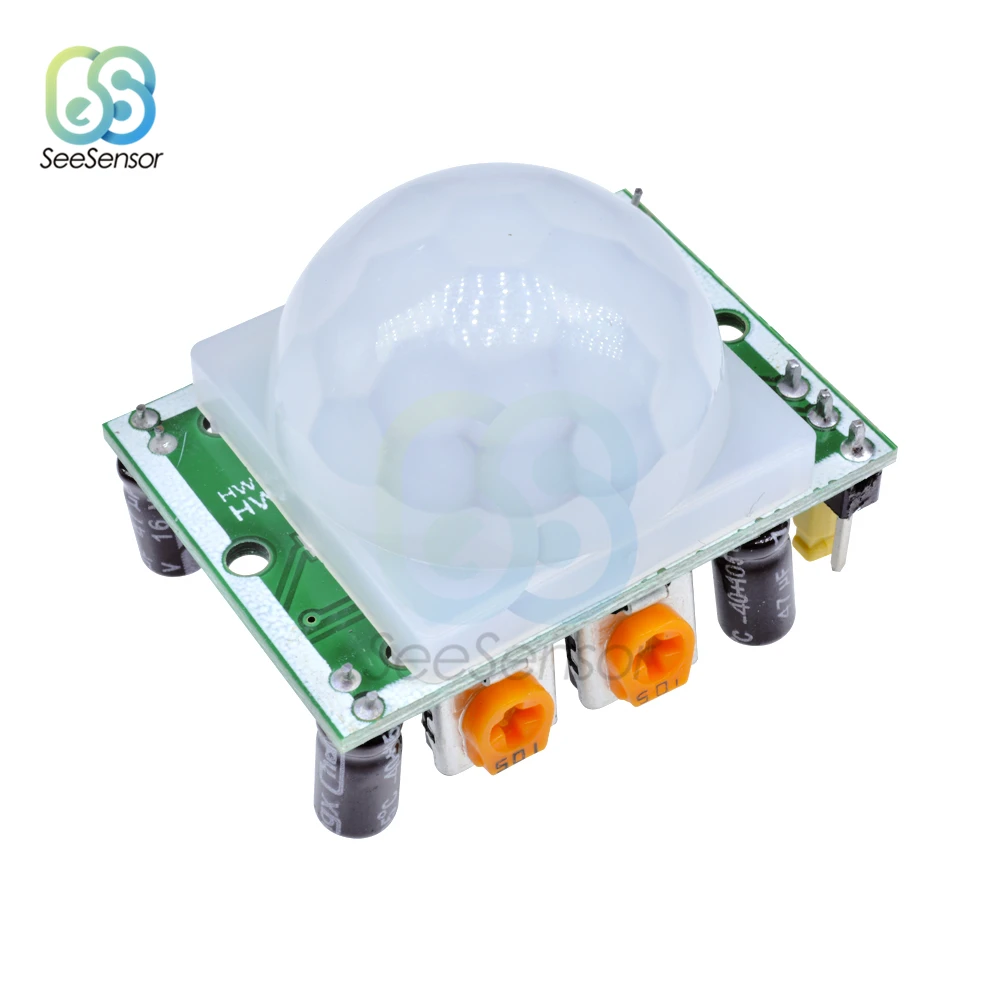

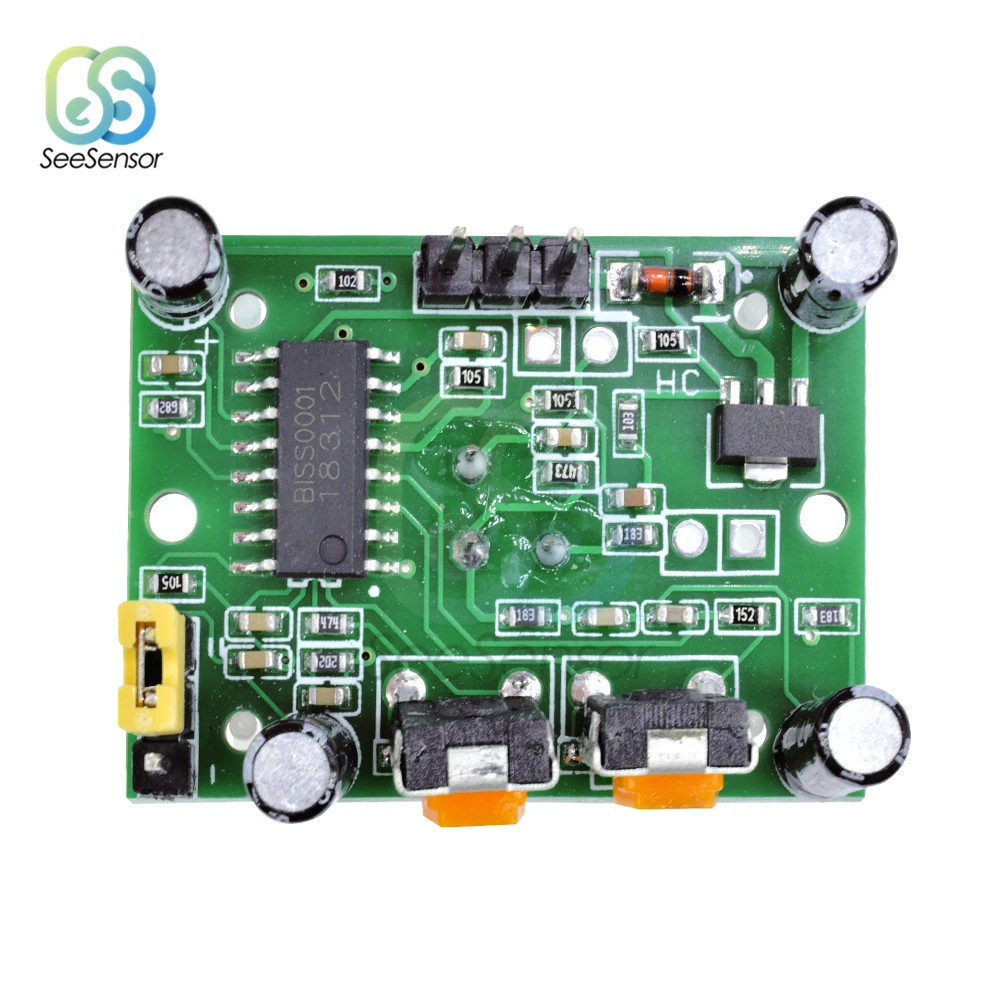

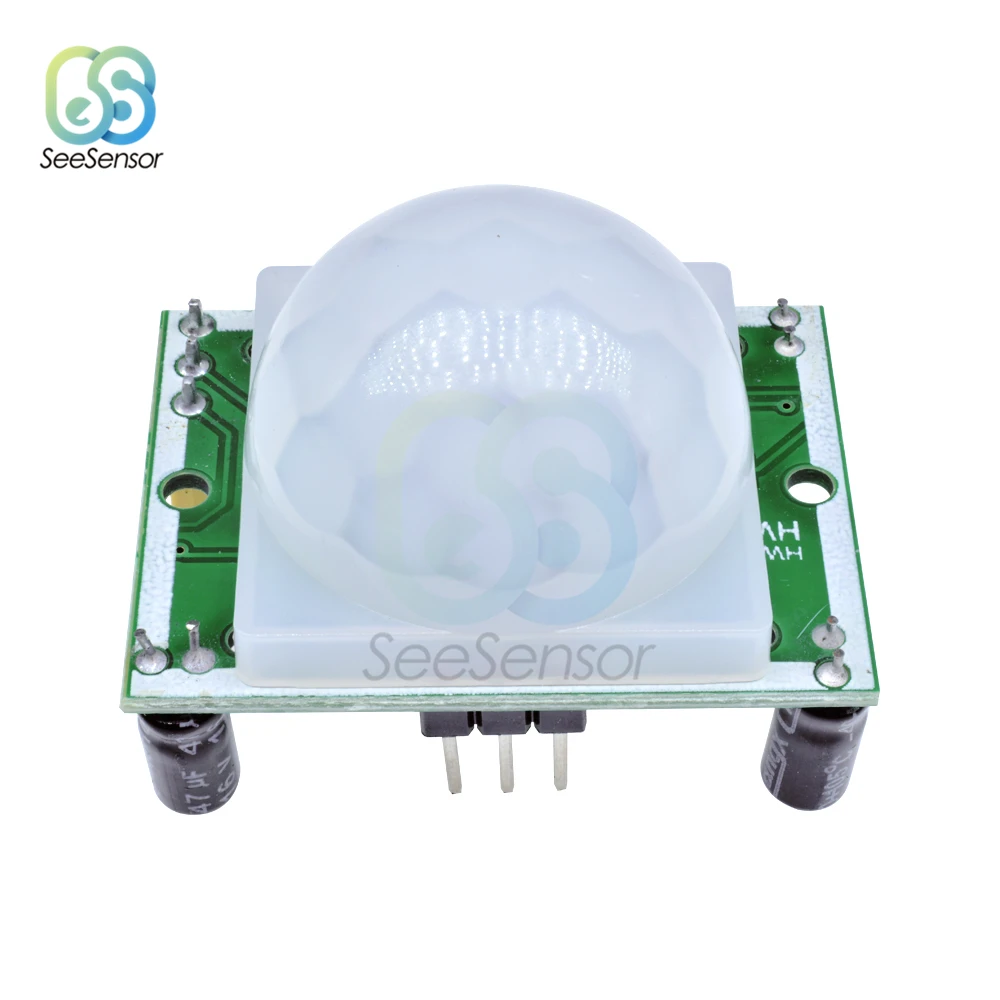

HC SR501 регулируемый ИК пироэлектрический инфракрасный датчик движения PIR модуль

HC SR501 регулируемый ИК пироэлектрический инфракрасный датчик движения PIR модуль

Описание:

Особенности:

1, автоматический датчик: чтобы войти в выходной диапазон датчика, люди оставляют диапазон датчика автоматического
Высокая задержка, низкая выходная мощность.
2. Фоточувствительный контроль (опционально, завод не установлен) может установить Фоточувствительный контроль в течение дня или
Светильник без индукции.
3, компенсация температуры (опционально, завод не установлен): летом, когда температура окружающей среды поднимается
До 30 ~ 32 °, немного более короткий диапазон обнаружения, компенсация температуры может быть использована в качестве компенсации производительности.
4, два режима запуска: (можно выбрать с помощью перемычек)
A, не может повторять триггер: выход датчика высокий, время задержки истекает, выход будет автоматически
Низкая цена;
B, воспроизводимый триггер: Датчик выводится высоко после периода задержки, если тело человека находится в диапазоне чувствительности
Деятельности, его выход будет оставаться высоким до тех пор, пока задержка не будет оставлена высокой до низкой (обзор модуля датчика
Измеренная активность каждого тела будет автоматически продлена после задержки, и конечное событие
Время задержки начала времени).
5, с индукционной блокировкой времени (настройка по умолчанию: 2.5S время блока): Модуль датчика, после каждого выхода датчика
(Высокое изменение на низкий уровень), вы можете установить блокаду, за которой следует период времени, в этот период времени датчик
Не принимает сигнала датчика. Эта функция может иметь «Время выхода датчика» и «время блокировки» интервала
Между произведенными работами могут быть применены для обнаружения продуктов интервала; Также ингибирует эту функцию во время нагрузки
Переключение для различных помех. (На этот раз можно установить на ноль секунд-десятки секунд).
6. Диапазон рабочего напряжения: DC4.5V-20V напряжения по умолчанию.
7, потребление микро-энергии: статический ток "50 Микроампер, особенно для продуктов автоматического управления с питанием от батареи.
8. Выходные сигналы высокого уровня: типы схем могут быть легко и стыковки.

Инструкции по уходу за изделием

1. Чувствительный модуль около минуты после времени инициализации мощности, в течение интервала до выходного модуля
0-3 раза в минуту в режиме ожидания.
2. Следует избегать прямого освещения, такого как источники помех, закрывают поверхность модуля объектива, чтобы избежать
Введение неисправности генератора помех; Использование окружающей среды, чтобы избежать потока ветра,
Датчик ветра также вызовет помехи.

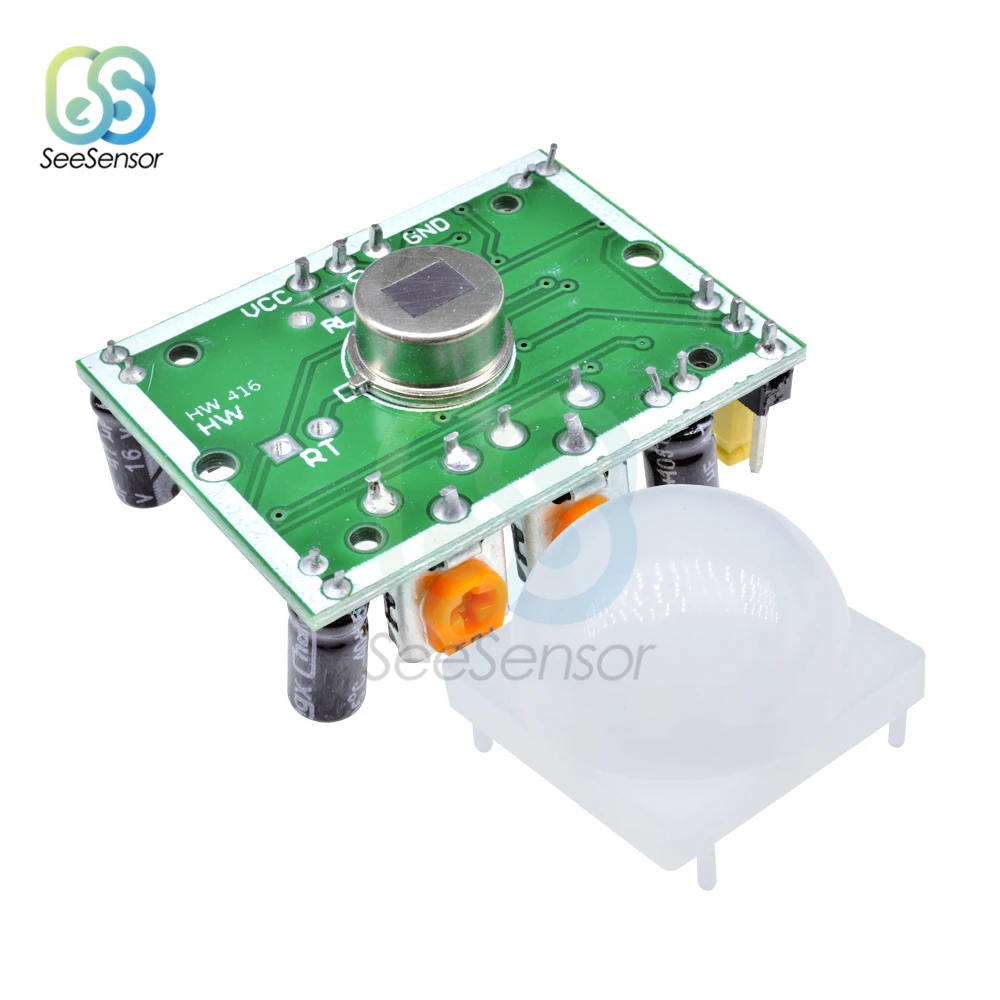

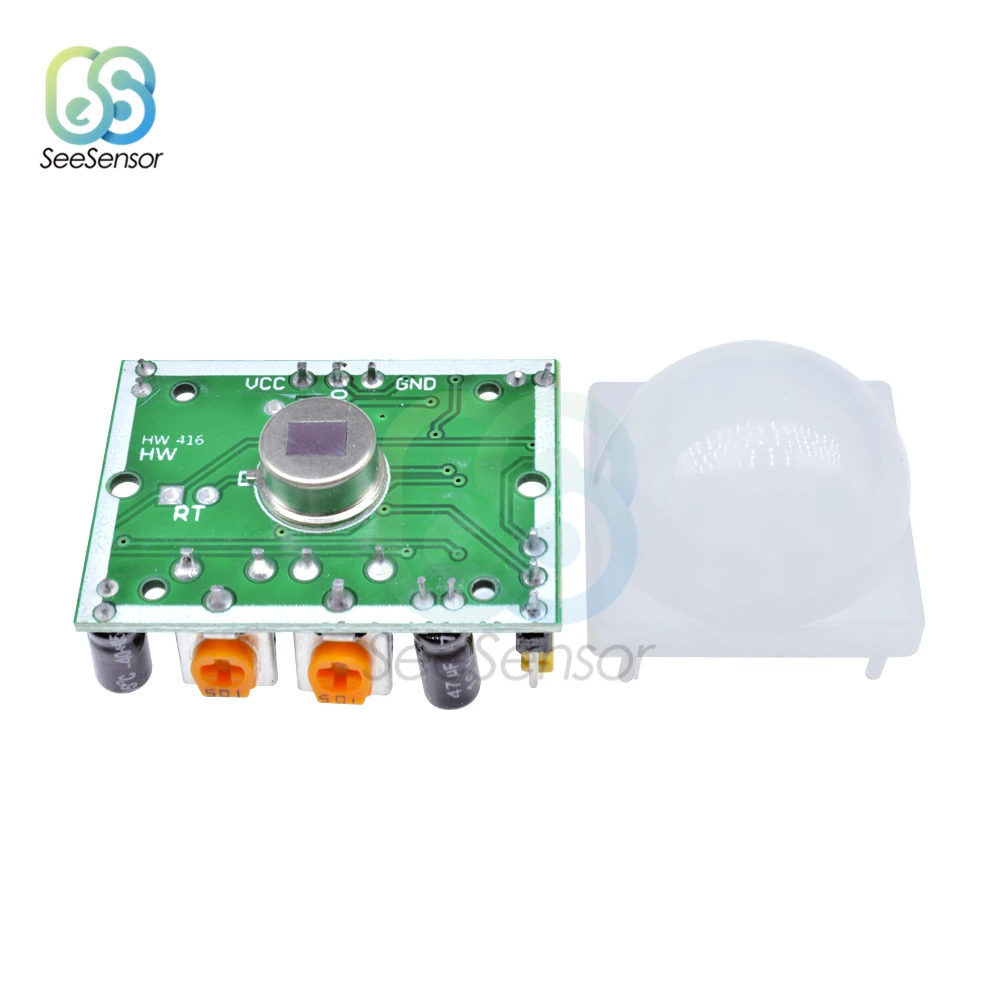

3. Модуль датчика с помощью двойного зонда, окно зонда прямоугольное, двойное (a на B миллион) в направлении
Концы длинны, когда тело проходит слева направо или справа налево, когда достигается двойное ИК-время, расстояние
Разница, чем больше разница, тем более чувствительные датчики, когда тело от передней части к зонду или сверху
Снизу или снизу, в верхнем направлении, двойной ИК не обнаруживает изменения расстояния, нет значения разницы,
Датчик нечувствителен или не работает; Поэтому датчики должны быть установлены в двух направлениях зонда с человеком
Деятельности как можно больше параллельно максимальному направлению, чтобы гарантировать, что тело прошло
Двойной датчик. Для увеличения диапазона углов зондирования модуль использует Круглый Объектив, зонд также имеет смысл
Со всех четырех сторон, но все еще выше, чем Верхняя и нижняя левая и правая направления чувствительности, чувствительность и
Сильный, все еще насколько это возможно в соответствии с вышеуказанными требованиями к установке. VCC, trig (сторона управления), echo (приемный конец), GND

4. Размеры и регулировка:

Примечание: потенциометр по часовой стрелке для регулировки расстояния, дальность срабатывания увеличивается (около 7 метров), напротив,
Диапазон срабатывания уменьшается (около 3 метров). Потенциометр регулировки задержки вращения по часовой стрелке, задержка датчика больше (около 300S),
С другой стороны, индукция при короткой задержке (около 5S).
5. Применение
A, товары для безопасности
B, игрушки с датчиками человеческого тела
C, освещение датчика человеческого тела
D, промышленная автоматизация и контроль и т. Д.
Он может автоматически и быстро открывать различные типы ламп накаливания, люминесцентных ламп, зуммеров, автоматических дверей,
Электрические вентиляторы, автоматические стиральные машины и сушильные машины и другие устройства, это высокотехнологичные продукты. В первую очередь
Подходит для предприятий, гостиниц, торговых центров, складов и семейных проходов, коридоров и других чувствительных
Чувство региона, или для зоны безопасности автоматическое освещение, освещение и системы сигнализации.

Посылка включает в себя:

(1 шт.);HC-SR501 SR501 Регулировка ИК пироэлектрический инфракрасный PIR датчик движения Детектор модуль для Arduino
