body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Удобный, быстрый и легкий
Для DTL, ttl и CMOS
Высокая hikerescy ответ
Мгновенный индикация
Импульсный памяти Функция
Инструкции по использованию:

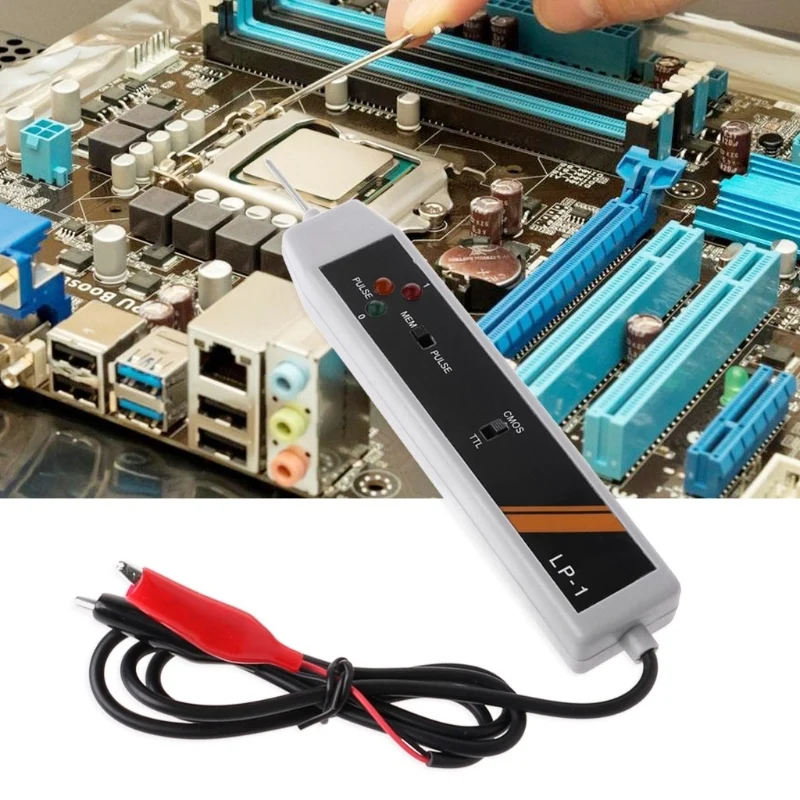

1. Подключите красный зажим к клемме + и черный зажим к клемме источника питания тестовой цепи. Напряжение питания не должно превышать 18 В постоянного тока
2. Для ttl и DTL Установите верхний переключатель в сторону с надписью "TIL"
Для CMOS Установите верхний переключатель «Выбор» на сторону с надписью «CMOS», свяжитесь с контактом зонда в точку, которую необходимо проверить. Светодиоды будут указывать логическое Состояние:
(A) Все светодиоды с высоким сопротивлением
(B) красный светодиодный индикатор на высоком уровне (1)
(C) зеленый светодиодный индикатор на низком уровне (0)
(D) Оранжевый Светодиодный импульсный
3. Для обнаружения и хранения импульсного или уровневого перехода, установите Нижний Переключатель в сторону с пометкой "пульс". Свяжитесь со штырьком зонда для проверки. Светодиоды будут указывать на базовое состояние.
Затем установите Нижний Переключатель в сторону с пометкой «MEM», Оранжевый Светодиодный светильник будет работать при обнаружении любого импульсного или уровневого перехода.
Направление импульса, по сравнению с исходным базовым, состояние, cabe определяется. После использования сбросить логический зонд, установив Нижний Переключатель выбора обратно в сторону с пометкой "PULSE"
Цвет: черный + белый
Материал: АБС + металл
Размеры: 12*5*2 см
Посылка в комплект входит:
1 * логический пробник
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
