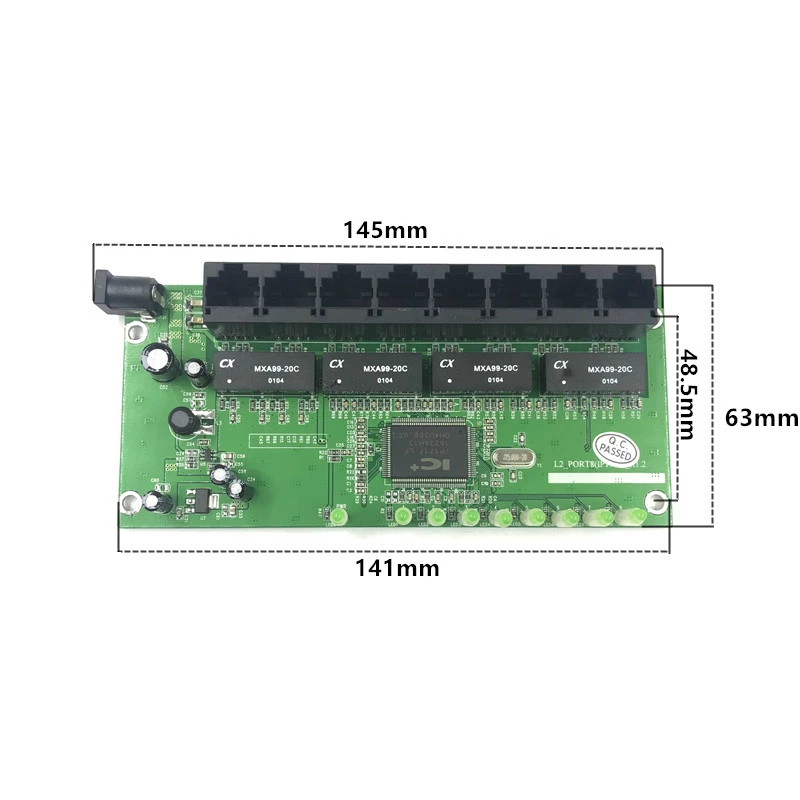

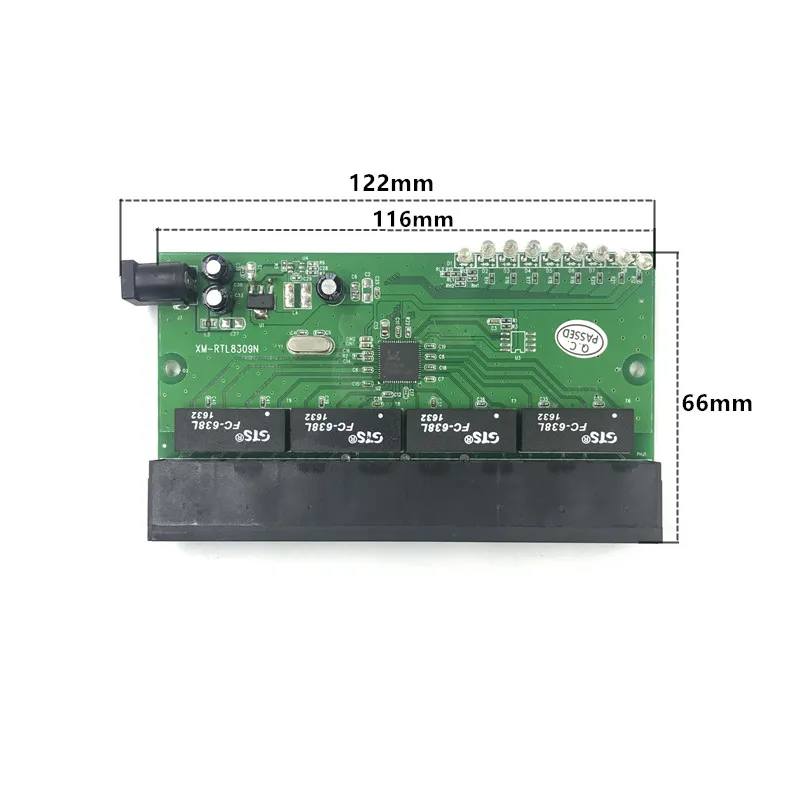

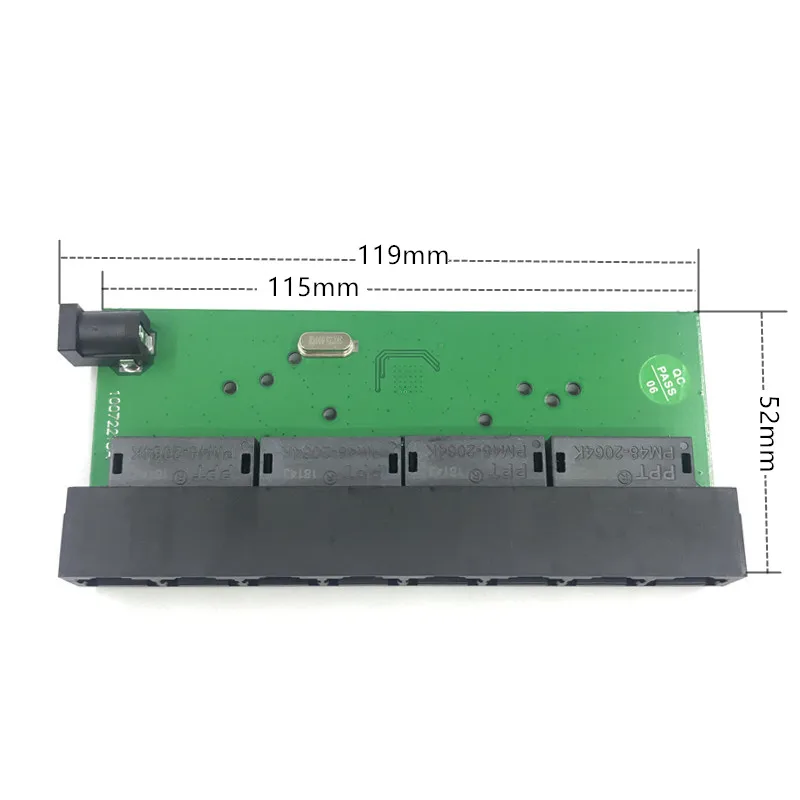

OEM Прямая продажа с фабрики мини Быстрая зарядка 10/100 Мбит/с 8 портовый Ethernet

OEM Прямая продажа с фабрики мини Быстрая зарядка 10/100 Мбит/с 8 портовый Ethernet

Мини 2 порта Ethernet сетевой коммутатор

1 2 rj45 + 1 * 8-контактный головка порт

На возраст от 2 до 10/100 Мбит/с

3 PCBA Размер: 65x54x15 мм

Штепсельные Вилки 4 n play

5 Входное напряжение постоянного тока 5-7,5 в

Высокопроизводительный устройство работающее от прикуривателя с 2 портами 10/100 Мбит/с Ethernet-коммутатор. он обеспечивает простое сетевое подключение к вашей рабочей группе или серверу, простое подключение и воспроизведение, гибкая Неблокирующая архитектура, пользователи могут быть исключены из ограничений полосы пропускания и медиа-сетей.

2 порта 10/100 Мбит/с Ethernet коммутатор pcba, каждый порт для поддержки функции автоматического согласования. для широкополосной локальной сети он обеспечивает экономичный, практичный, экономичный 10/100 Мбит/с обмен LAN, И он соединяется с каждым конечным пользователем в локальной сети, чтобы обеспечить стабильную производительность и высокую скорость передачи данных, каждый порт поддерживает режим хранения и передачи данных, он может эффективно изолировать штормы вещания, Уменьшение ошибки пакета и неправильного пакета, чтобы избежать перегрузки сети и коллизии.

Модуль переключателя обеспечивает полудуплексный контроль потока и полный дуплексный режим обратного давления на всех портах, он может улучшить Совместимость сервера полосы пропускания и сетевого протокола. кроме того, светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосбережения и охраны окружающей среды.

Плата переключателя, предназначенная для расширения данных, расширения расстояния кабеля, преобразования данных обмена Ethernet, изысканный внешний дизайн мини, отечественные и зарубежные клиенты очень любимы

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 имеют желтый и зеленый свет RJ45 и 8-контактный разъем

3 порта 10/100 Мбит/с поддержкой Auto-MDI/MDIX

Поддержка IEEE 802.3x управление потоком для полного дуплексного режима и обратного давления для полудуплексного режима на всех портах

Неблокирующая коммутационная архитектура, которая передает и фильтрует пакеты на скорости провода для максимальной пропускной способности

Поддержка mac-адреса Автоматическое обучение и автоматическое старение

Светодиодный индикатор для мониторинга мощности, связи/активности

Размер мини-кабеля, размер PCBA: 65x54x15 мм

Внешнего источника Входная мощность DC Диапазон 5-7,5 в

OEM/ODM, высокопроизводительные кабельные коробки Ethernet коммутационная плата

8 pin headerОпределение: 1 RX + 2 RX-3 TX + 4 NC 5 NC 6TX-7 NC 8 NC

DC Мощность ВходРазрешение:1 DC + 2 DC-

Выход сигнала 8pin заголовокVSRJ45 pin-код

8pinЗаголовок VS RJ45 pin-код

1 RX + против 1 RX +

2 RX-VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC против 5 NC

6 TX-VS 6 TX-

7 NC VS 7 NC

8 NC против 8 NC

На следующей диаграмме и таблицах показаны стандартные RJ-45 Сосуды/соединители и их назначения.

RJ-45 контактный разъем назначения

Контактные данные

Media прямая Интерфейс сигнала

1

Rx + (получение)

2

Rx-(получение)

3

Tx + (передача)

4

Не б/у

5

Не б/у

6

Tx-(передача)

7

Не б/у

8

Не б/у
