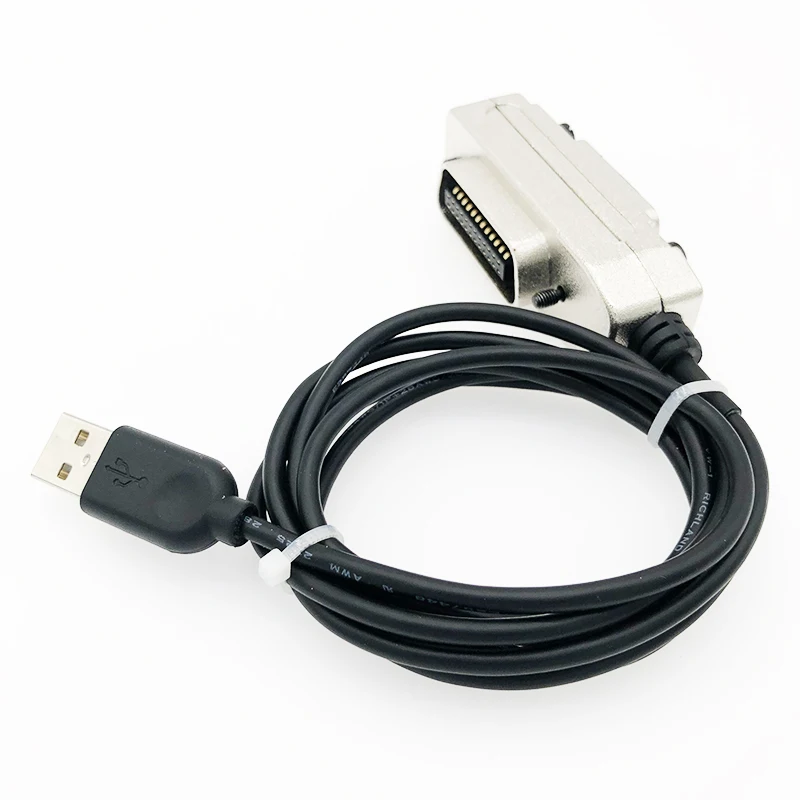

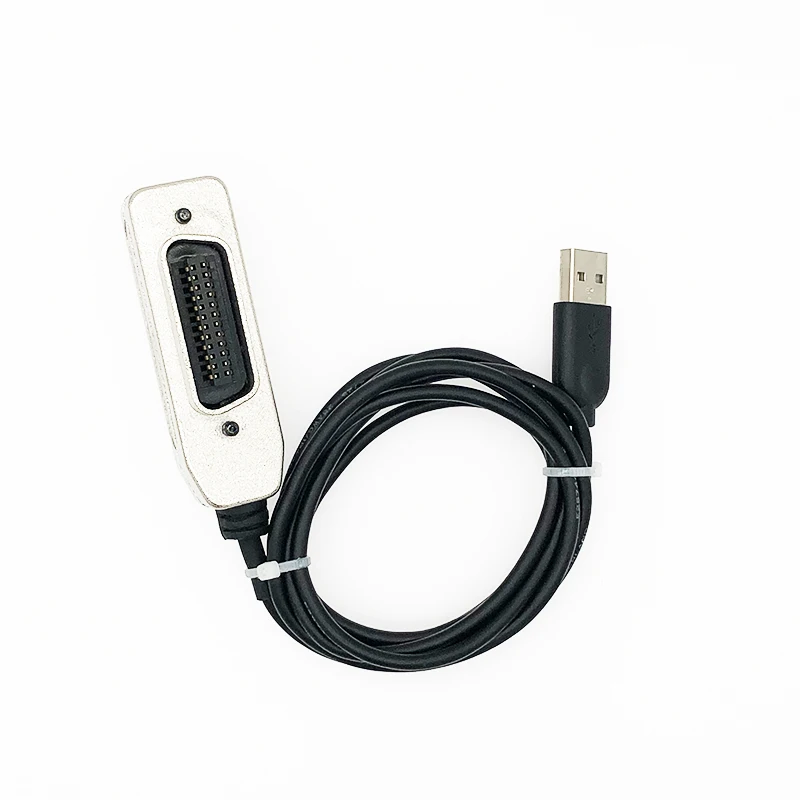

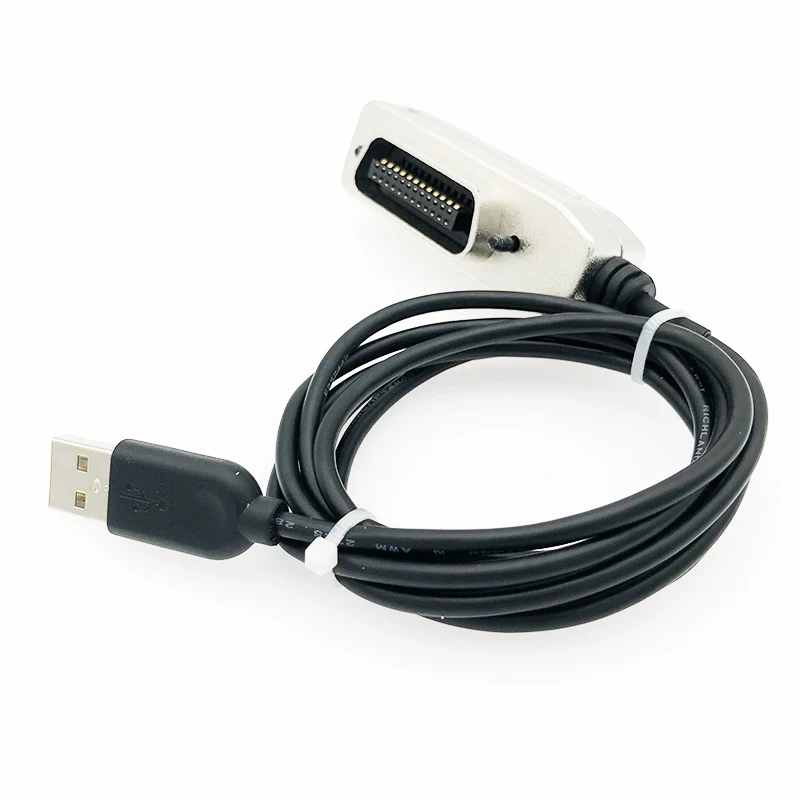

GPIB к USB /USB разъем/GPIB преобразования / GPIB-USBCDC совместимый Prologix IEEE-488 инструмент

GPIB к USB /USB разъем/GPIB преобразования / GPIB-USBCDC совместимый Prologix IEEE-488 инструмент

Этот кабель сделан исключительно вручную, что занимает много времени.

Измените GPIB на USB устройство, разработанное из Японии fenrir, основное управление изменено на C8051f383-GQ в LQFP-32 посылка. Согласно Руководству по данным C8051f383, он может удовлетворить возможности 10 или около драйверов прибора, устраняя необходимость в дополнительных чипах драйвера и увеличивая защиту ESD интерфейса обеспечивает стабильную работу. Более компактный PCB может быть установлен в стандартный корпус интерфейса GPIB для обеспечения надежного подключения.

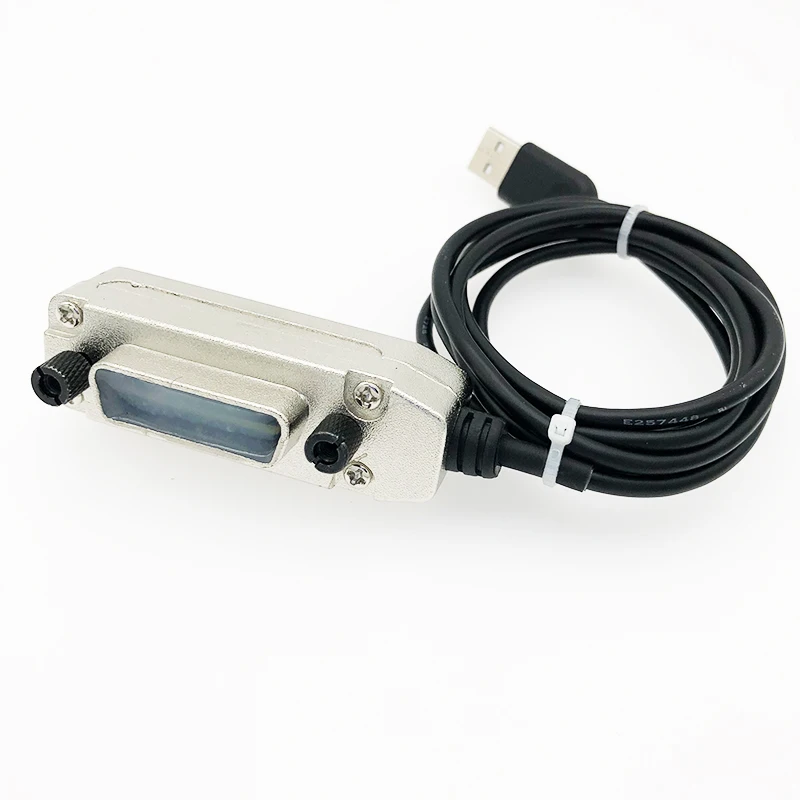

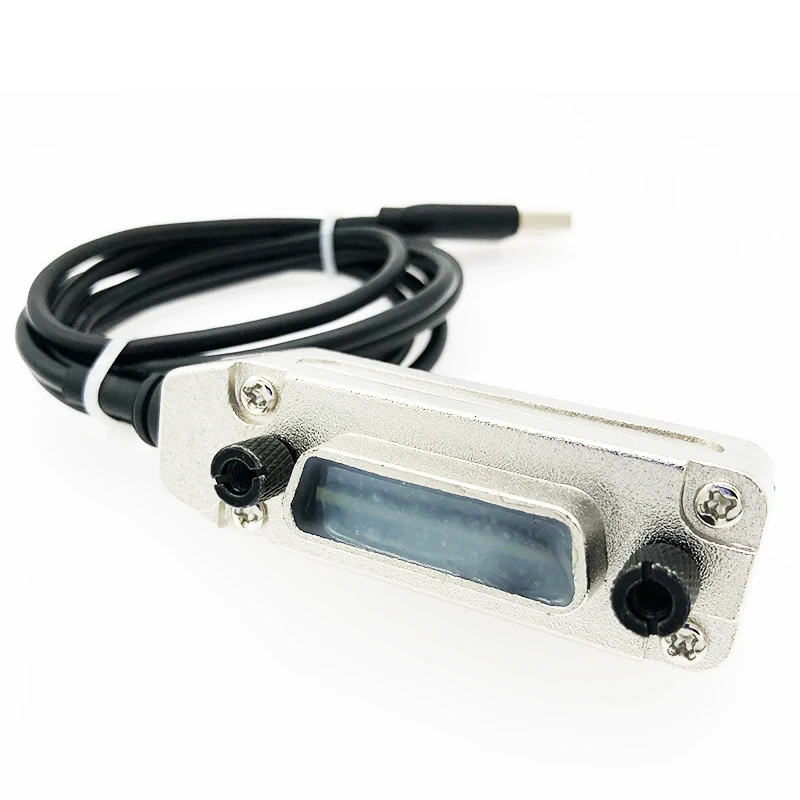

Обеспечивает прямое соединение провода в корпус для печатной платы. Прямой соединительный провод удерживает два соединительных винта и более надежно подключен к инструменту.

Оригинальная версия fenrir доступна на //fenrir.naruoka.org/archives/000944.html Оригинальный Github //github.com/fenrir-naru/gpib-usbcdc Fenrir Совместим с Prologix, вы можете использовать большое количество совместимого программного обеспечения Prologix Prologix Официальный сайт http://prologix.biz/gpib-usb-controller.html Используйте команду, чтобы обратиться к Prologix соответствующей информации http://prologix.biz/gpib-usb-6.0-faq.html Драйвер и некоторые Доступные ссылки на программное обеспечение: //pan.baidu.com/s/1i1Is4Mn2fG7fngyJAKWWog пароль: pxmp

Примечание:

1. Это оборудование DIY, ручная пайка, тестирование и отправка, 2-3 дня доставки

2. C8051f383 имеет больше VREF функции, чем C8051f387 используется оригинальным fenrir. Если вы попытайтесь самостоятельно скомпилировать прошивку, сначала необходимо отключить штырь VREF. Когда порт IO инициализирован, измените REF0CN = 0x18.

Схема:

Базовое программное обеспечение установки может быть предоставлено для обеспечения основных функций настройки Prologix, поддержки для импорта наборов команд инструмента, выбора команд из выпадающего меню и подсказок, могут быть отправлены циклически, И может автоматически сохранять файлы csv; Он может генерировать линии сложения в реальном времени. На дисплее вы можете сохранить данные полилинии как csv файл:

Большое количество совместимого программного обеспечения Prologix можно использовать:

Вы можете использовать скриншот эмулятора HP 7470A, наблюдение за спектром для создания карты водопада спектрометра, использовать SoftPlot для подключения к осциллографу, спектральному анализатору, сетевому анализатору, радио-тестеру и т. д. И некоторые другие программы, совместимые с Prologix, такие как некоторые настольные мультиметры и программное обеспечение управления питанием, Может использоваться программное обеспечение для тестирования фазового шума, протокол Prologix прост, если серийная программа может быть написана, вы можете написать соответствующий инструмент управления программным обеспечением ПК.
