Makerbase MKS SBASE V1.3 32 бит плата управления с открытым исходным кодом поддержка Marlin2.0 и

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Порядок использования: 1. Скопируйте "прошивку. bin «и «config» от файла config до sd-карты (SD меньше 64 ГБ). Необходимо изменить имя конфигурации. Например: измените 21 на 23,2. Отрегулируйте config.txt в соответствии с конфигурацией. 3. Обратитесь к MKS-SBASE PIN, сделайте коррекционное соединение. Например, шаговый двигатель, endstops.4.подключите sd-карту к плате, после включения питания он автоматически обновится. 5.при подключении компьютера к USB, необходимо установить драйвер (см. Приведенную ниже спецификацию).
Установите драйвер. Сначала вы должны загрузить файл zip. Затем подключите USB к компьютеру. Затем введите manger устройства. Затем появится COM после успешной установки. Загрузите прошивку и обновление. Загрузите прошивку с нашего github: github.com/makerbase-mks/.Copy configuration (включая прошивку. bin и config.txt) на sd-карту, вставьте в панель и включите питание, оно автоматически обновится. После успешного обновления имя файла превратится в прошивку. cur.
Другие: 1. Поддержка Gcode. Пожалуйста, обратитесь к (help)G-Codes.htm.2. Основные настройки параметров. Очень легко установить параметр. Сначала откройте config.txt на sd-карте, затем измените параметры и сохраните. Включите. Дополнительные сведения о параметрах, пожалуйста, обратитесь к configuration_options.мы улучшили ошибку Ethernet на MKS SBASE.
Мы изменили Кристалл. Мы использовали QRA26B25.0000MFT2C2F вместо CSTCE25M0V53-R0, заменили CSTCE12M0V53-R0 на QRA26B12.0000MFT2C2F.1. Использование 32bit 100M Cortex-M3 MCU-LPC 1768 и повышение производительности 2. Поддержка высокомодульной прошивки с открытым исходным кодом, легкая для вторичного развития. 3. Поддержка функции сети, затем продолжить дистанционное управление через IE исследователь. 4. С помощью шагового драйвера DRV8825, который поддерживает 32-микрошаг и с отличным охлаждением.
5. Токи шагового двигателя могут быть установлены непосредственно, что может избежать повреждения. 6. Использование высококачественного FR-4 4-слойной печатной платы и специальной конструкции для cooling.7. С помощью профессионального чипа питания, поддержка 12В-24В DC input.8. Хорошо работает с LCD12864 и MKS TFT пресс-экраном. (не может работать с MKS MINI12864LCD,OLED12864 и LCD2004 дисплеем.)
Название бренда: Makerbase
Тип товара: материнская плата
Номер модели: MKS SBASE V1.3
Сертификат соответствия: CE & RoHS
Гладкая Материнская плата: высокая производительность
100 м Cortex-M3: микроконтроллер
Материнская плата контроллера: Arm integrated
Название: MKS SBASE V1.3
MKS SBASE-это новейшая материнская плата для 3D-принтера, разработанная компанией Makserbase (MKS).
Он основан на платформе ARM и использует 32bit 100M Cortex-MS MCU-LPC1768.
Отношение к MKS SBASE V1.0:
MKS SBASE V1.2
1. Устранение проблем с температурой.
2. Добавить контакты термопары (не может использоваться вместе с 12864lcd).

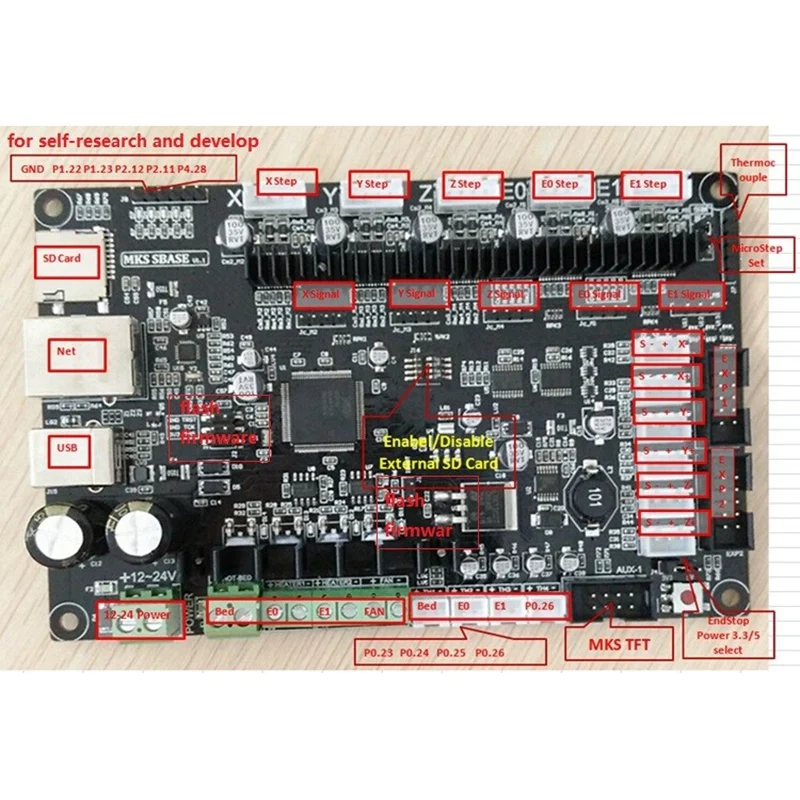

3. Создайте некоторые контакты P1.22 P1.23 P2.12 P2.11 P4.28 для дальнейшей разработки.
4. Увеличьте мощность 3,3 В/5 В для конечных остановок.
5. Соберите две большие радиаторы.
MKS SBASE прототип фото
IMG_20160528_175602
Смарт-контроллер

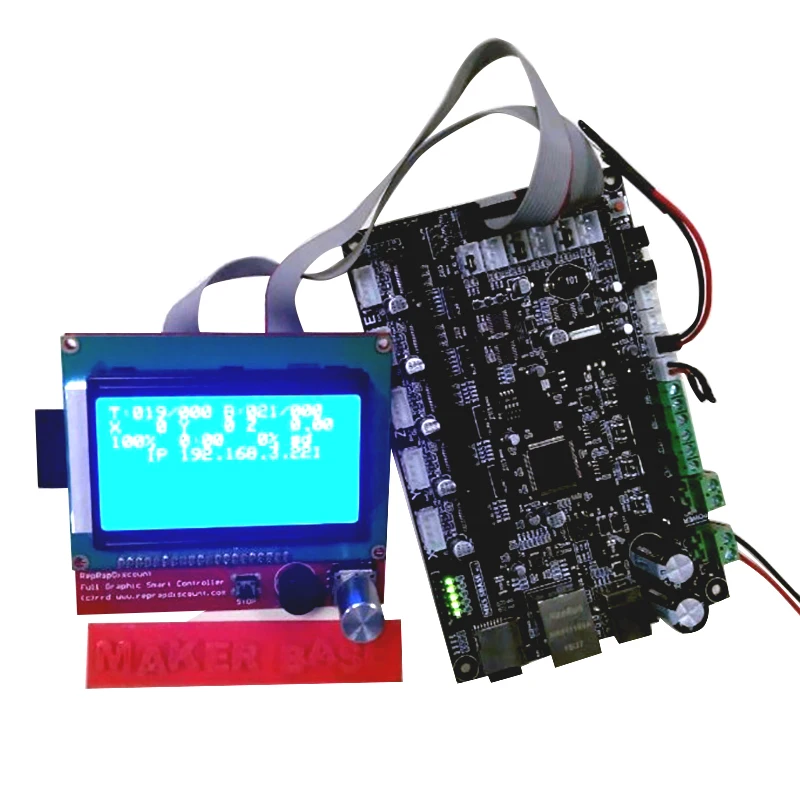

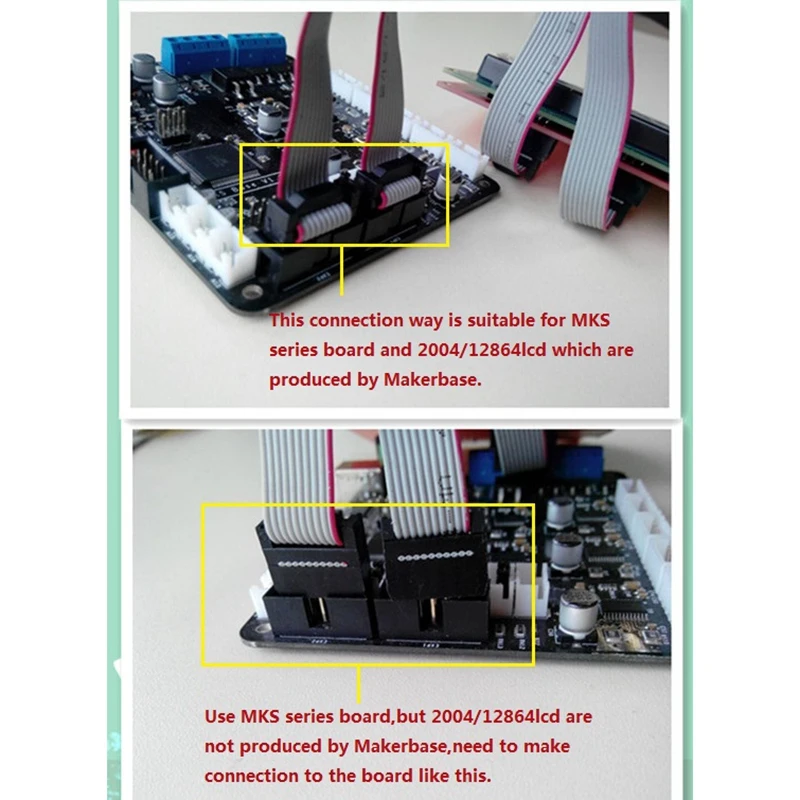

MKS SBASE V1.2 с LCD12864
MKS SBASE и 12864LCD

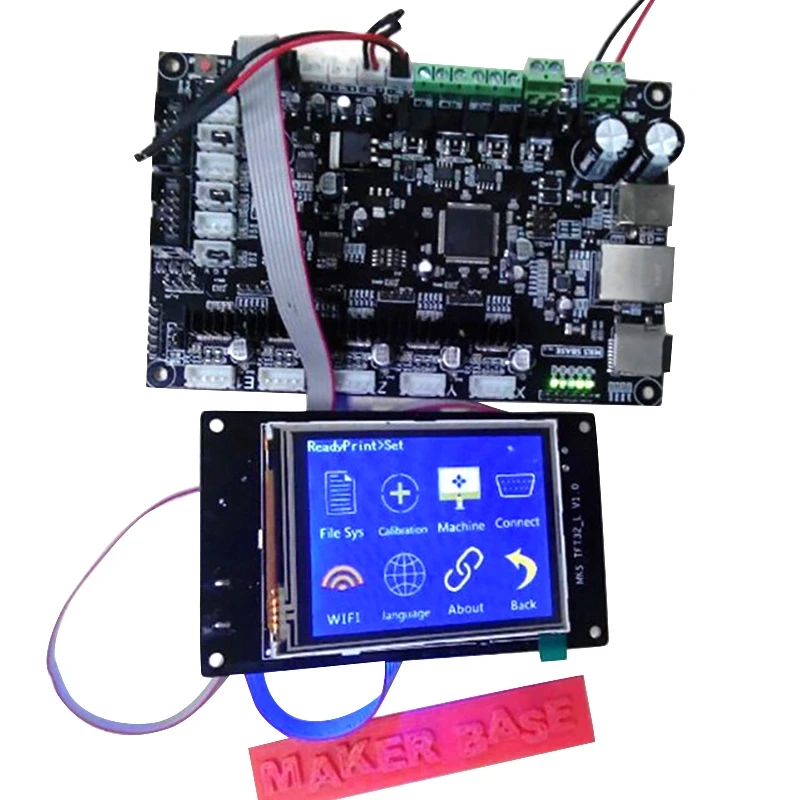

MKS SBASE V1.2 с MKS TFT28
MKS SBASE и MKS TFT пресс-экран

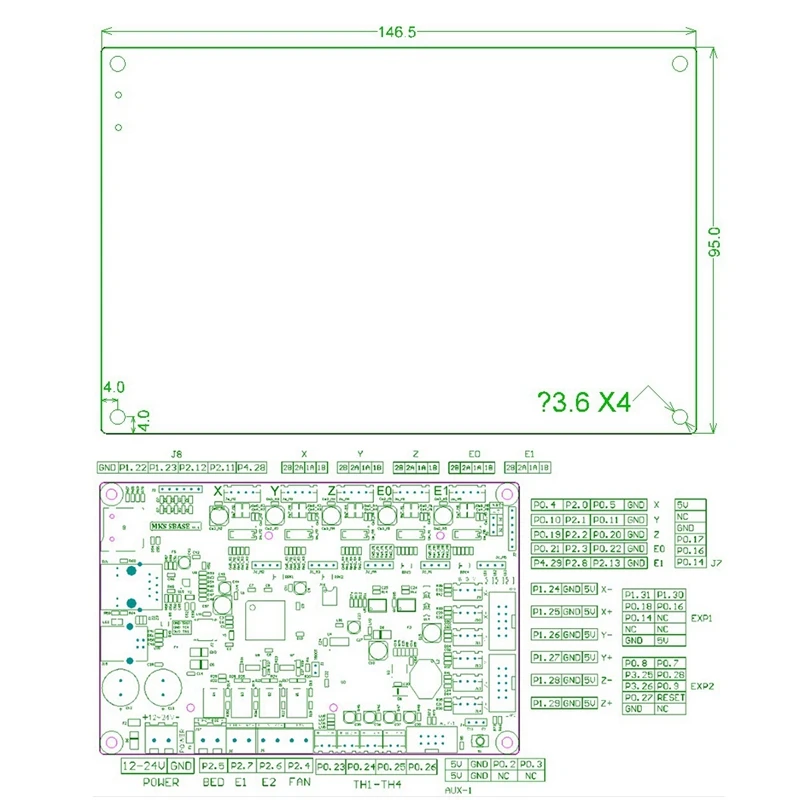

Проводка
Проводка основана на доступной информации.
Цвет: черный
Материал: пластик + металл
Посылка:

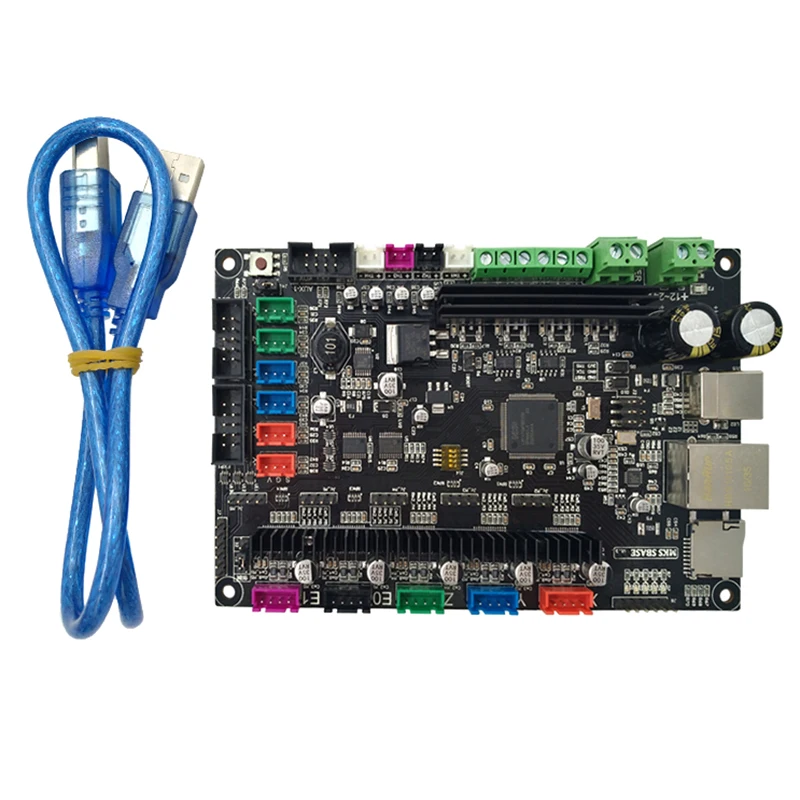

1 * MKS SBASE V1.3
1 * USB
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

<
