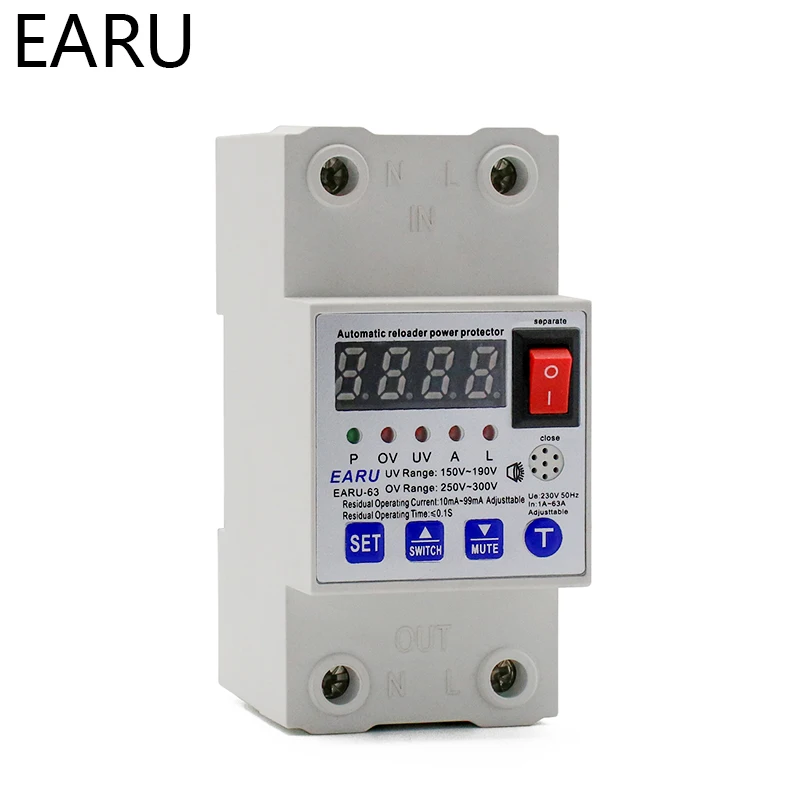

Автоматический выключатель цепи переключения напряжения и пониженного защита

Автоматический выключатель цепи переключения напряжения и пониженного защита

Номинальное напряжение: AC220V 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC140V ~ 320V

Когда напряжение тока нормальное, продукт будет автоматически повторно подключен.

Утечки диапазон: 10 ~ 99ма (регулируется) (по умолчанию 30 мА)Утечки Время отклика: ≤ 0,1 S

Перенапряжение тока диапазон: AC250 ~ 300V (регулируемый)(По умолчанию 270 В) Защита от перенапряжения Время отклика: ≤ 0,1 S

Низкое напряжение диапазон: AC150 ~ 190 в (регулируемый)(По умолчанию 170 в) Низкое напряжение Время отклика: ≤ 0,1 S

По сравнению с диапазoн тока: 1 ~ 63A (регулируется)(По умолчанию 40A) Защита от перегрузки по току диапазон Время отклика: ≤ 0,1 S

Ток короткого замыкания: ≥ 31ln микросхема с защитой от короткого замыкания Время отклика: ≤ 0,1 S

Ошибка в токе в реальном времени, напряжении и токе утечки: ≤ 5%

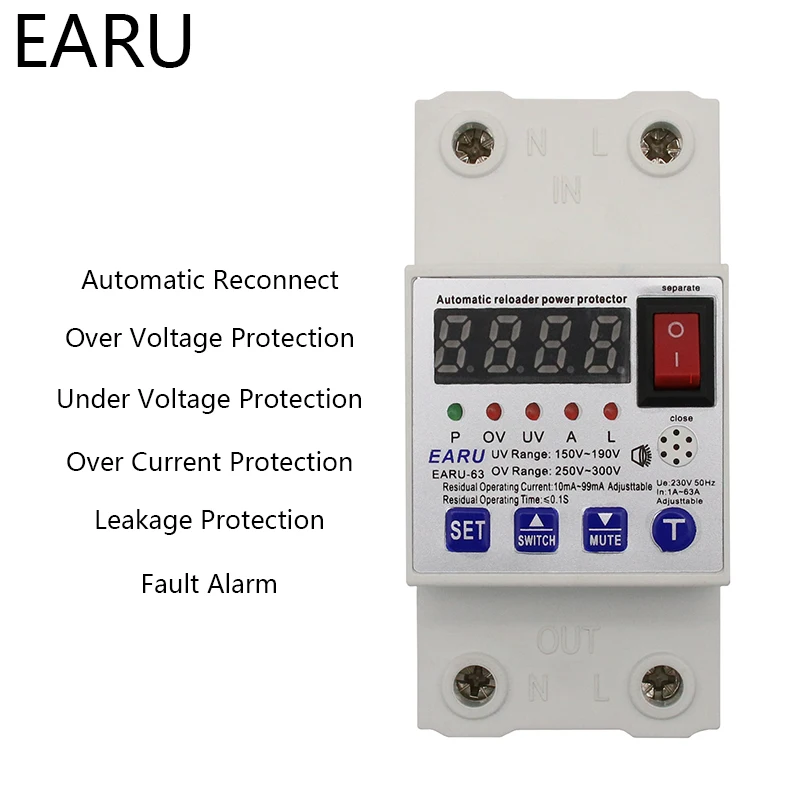

Предназначен для цепи переменного тока 50 Гц/60 Гц с максимальным номинальным током 63А для защиты от перенапряжения, низкого напряжения, перенапряжения тока, утечки, молнии, И т. д.

Он применим для такого электрического оборудования, как базовые станции связи, ретрансляторы, видеонаблюдение, город безопасности, кабельное телевидение, цифровое телевидение, сетевые переключатели, оптические трансиверы, метеостанции телеметрии, сейсмические станции обнаружения в различных условиях.

Обнаружение перед закрытием: автоматический выключатель защиты от потери питания контролирует цепь и не закроется при возникновении любого перенапряжения, утечки, перегрузки по току и других сбоев.

Защита от перенапряжения: Когда напряжение между живым проводом и naught проводом входного терминала больше, чем заданное значение, он отключит переключатель для защиты.

Защита от низкого напряжения: Когда напряжение между живым проводом и naught проводом входного терминала меньше установленного значения, он отключит переключатель для защиты.

Защита от перегрузки по току: в то время как на самом деле сейчас у нас больше или равна 1,15 раз номинального тока в течение 3 секунд, он будет туда и обратно в выключатель для защиты.

Защита от утечки: в тех случаях, когда ток утечки превышает заданное значение или поражение электрическим током происходит автоматического повторного включения переключатель будет отключен в течение 0,1 секунд, чтобы обеспечить личной безопасности.

Автоматическое отключение при выключении питания: выключатель будет автоматически отключен, когда цепь выключена, и будет автоматически отключен после обнаружения нормального источника питания восстановлен.

Интеллектуальная идентификация утечки: автоматическое обнаружение перед закрытием, если напряжение нормальное и нейтральная линия хорошо подключена и никогда не закрывает чехол.

Автоматическое повторное проигрывание: автоматически повторяется после определенного интервала времени, если происходит сбой выше.

Автоматическое сохранение информации об отключении: Автоматическое сохранение такой информации об отключении, как время отключения, тип отключения (причина), напряжение, ток и ток утечки для анализа неисправности.

3. Основные технические параметры

Номинальное напряжение: AC220V 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC150V ~ 300V

Утечки диапазон: 10 ~ 99mA утечки Время отклика: ≤ 0,1 S

Диапазон перенапряжения: AC250 ~ 300V Время отклика перенапряжения: ≤ 0,1 S

Низкое напряжение диапазон: AC150 ~ 190V низшее напряжение Время отклика: ≤ 0,1 S

Защита от перегрузки по току диапазон: 1 ~ 63A от избыточной силы тока диапазон Время отклика: ≤ 0,1 S

Ток короткого замыкания: ≥ 31ln микросхема с защитой от короткого замыкания Время отклика: ≤ 0,1 S

Ошибка в токе в реальном времени, напряжении и токе утечки: ≤ 5%

Макс. Записи об отказе: 999

Рабочие условия:

Температура: -20 ° ~ 55 ° Температура хранения: -45 ° ~ 80 °

Влажность: ≤ 95% относительной влажности Атмосферное давление: 70 кПа ~ 106 кПа

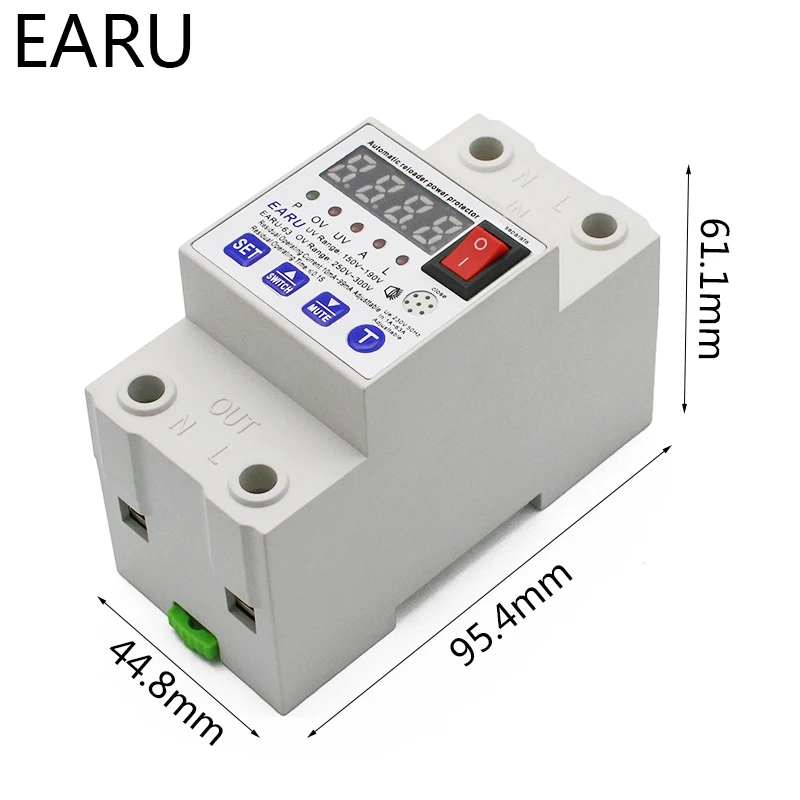

Объем: 106X92X70mm

 Проводка: вам не нужно подключаться к GND, если у вас нет GND

Примечание 1: этот выключатель не может использоваться в качестве главного выключателя. Установите миниатюрный выключатель в качестве короткого замыкания перегрузки перед переключателем.

Примечание 2: пожалуйста, Отрегулируйте ток после установки.

Примечание 3: Этот продукт разработан без функции изоляции. Пожалуйста, отсоедините передний выключатель перед ремонтом цепи.
