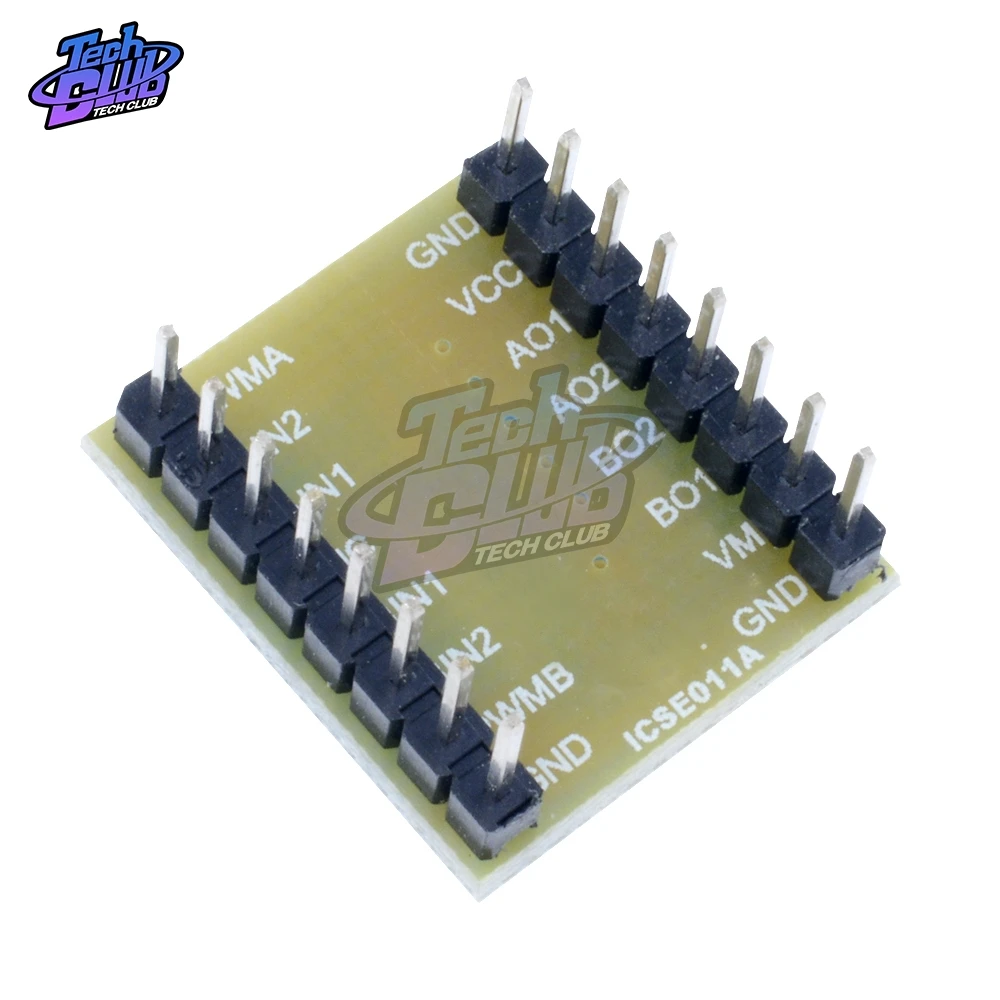

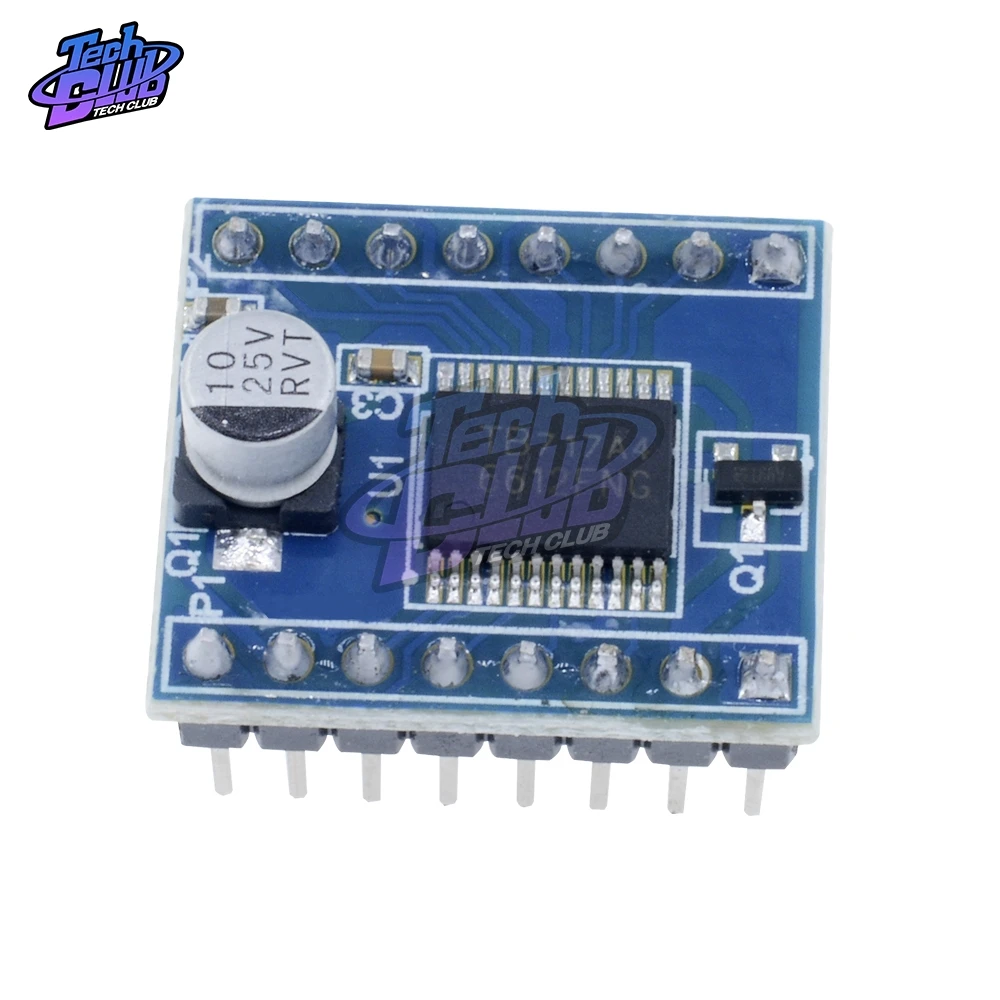

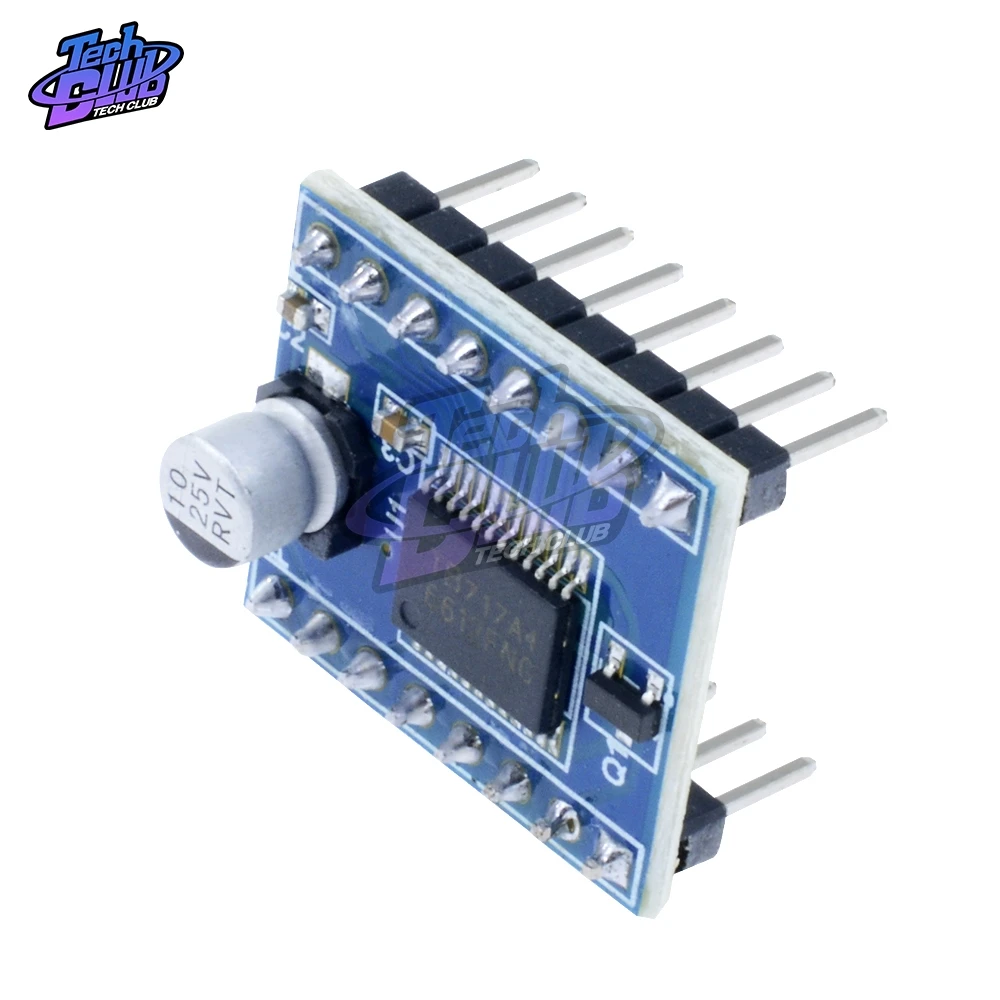

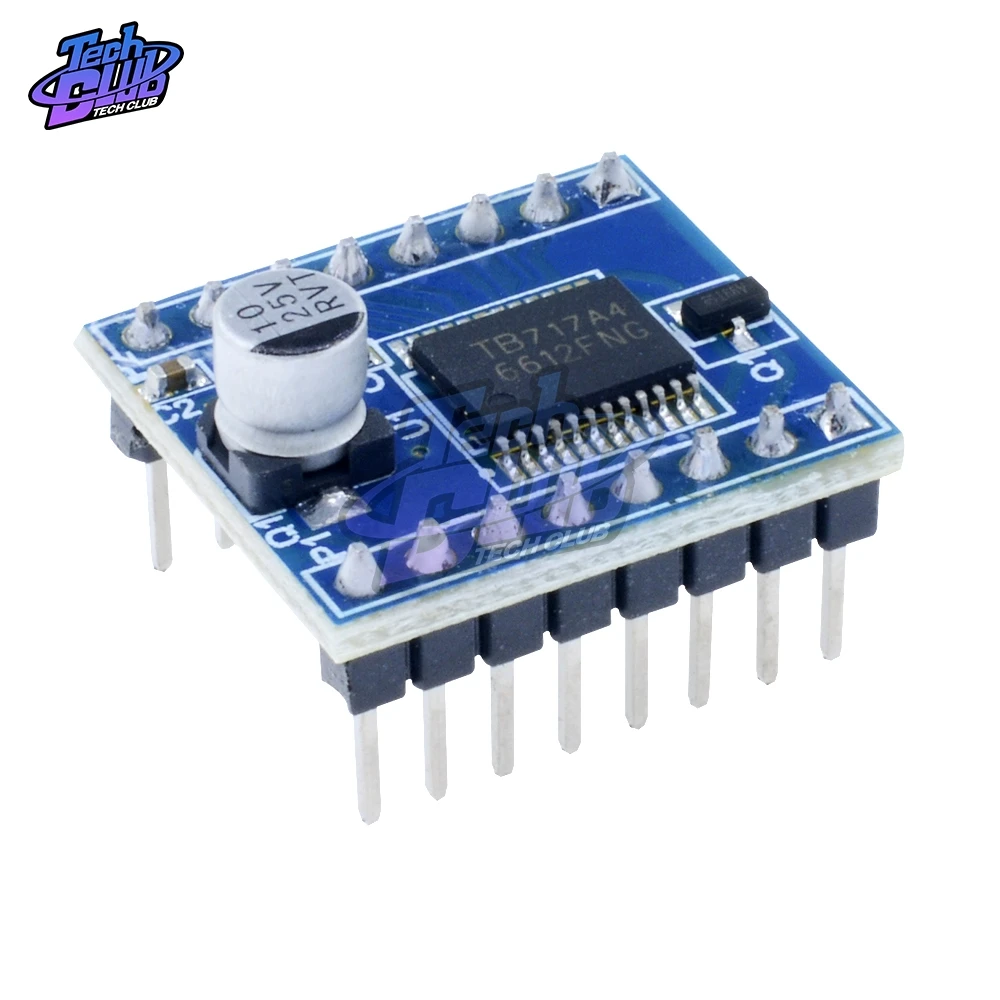

TB6612FNG двойной модуль драйвера двигателя для Arduino STM32 ARM Replce L298N платы|Детали и

TB6612FNG двойной модуль драйвера двигателя для Arduino STM32 ARM Replce L298N платы|Детали и

Ⅰ, характеристика 1).TB6612FNG используется в конструкции нового приводного устройства может самостоятельно управлять двумя двунаправленными двигателями постоянного тока, он имеет высокий уровень интеграции, обеспечивая при этом достаточную выходную способность, эксплуатационные характеристики и энергопотребление также имеют преимущества, поэтому интеграция миниатюрности системы управления двигателем, она может быть идеальной в качестве устройства вождения двигателя. 2). Он имеет высокий ток MOSFET-H-bridge, двухконтурные выходы могут управлять двумя двигателями. 3).TB6612FNG Максимальная выходная мощность на канал 1,2 A непрерывный ток привода, пиковый ток Пуск 2A/3,2 A (непрерывный пульс/одиночный пульс); 4 вида режимов управления двигателем: вперед/назад/тормоз/стоп; ШИМ поддерживает частоты до 100 кГц; Режим ожидания; Схема обнаружения низкого напряжения чипа и схема защиты от теплового отключения; Рабочая температура: -20 ~ 85 °; SSOP24 маленькая SMD посылка. Applications, приложения Используйте блок управления двигателем TB6612FNG и DC MCU и его применение в колесной мобильной роботизированной системе в дифференциальном приводе. Тестовые пробежки показали, что это сочетание устройств и приложений SCM для достижения стабильного и гибкого управления приводом двигателя. TB6612FNG достичь с точки зрения интеграции, производительности и выходной мощности, чтобы работать лучший баланс для одиночного, двойного дизайна двигателя постоянного тока и разработки цифровой системы управления. Parameters, параметры Напряжение питания (VCC): 5 В Напряжение питания двигателя (ВМ): 5 В ~ 13,5 В Интерфейс: AIN1.AIN2 канал A вход AO1.AO2 канал A Выход BIN1.BIN2 канал B вход BO1.BO2 канал B выход Управляя для arduino AIN1, AIN2 или BIN1, BIN2 различных уровней для достижения различных комбинаций функций. Скорость двигателя контролируется ШИМ. Ⅶ, меры предосторожности Входное напряжение не должно быть больше 13,5 В, в противном случае может быть повреждение цепи. Посылка: 1 x TB6612FNG двойной модуль драйвера двигателя для arduino STM32 ARM Replce L298N
