Модуль реле управления светом звуком Регулируемый датчик задержки 5 30 в

Модуль реле управления светом звуком Регулируемый датчик задержки 5 30 в

Описание:
Наш последний! Звук и светильник/релейный коммутационный модуль, все сети в один чувствительность звука
/Интенсивность чувствительности/Регулируемая задержка 1-60 сек, общая производительность в целом, суперстабильная!
Примечание: Детская тарелка красного и зеленого цвета, доставка в случайном порядке.

Модуль использует:
Окружающий звук и светильник интенсивности автоматически обнаруживать в тех случаях, когда звук превышает установленный предел,
Реле активизируется и Временная задержка период автоматически, а затем выключится.
Функция управления на светильник также может быть активирована. Контрольный аппарат, обеспечивающий светильник, или
Светильник, или менее открытый.

Изображение микрофона и сварка фоточувствительным резистором только для демонстрационных целей, во избежание
Помех реле отключения микрофона и регулятором звука, эффективная доставка, который может связаться с нами Удлинительный кабель.

Модуль Особенности:
1. Управление голосом/звуком и светильник опционально: вы можете использовать только функцию управления голосом, звуком и светильник, также может использоваться одновременно.
2. Два звуковых усиления, 100-5000 регулируемого усиления (что соответствует примерно 10-90 децибел звука),
Регулируемый порог интенсивности звука.
3. В зависимости от интенсивности светильник порог 10-10000LX настраиваемой чувствительностью (больше или меньше эквивалентно полный черный
Для солнечных во второй половине дня тени диапазон яркости)
4. Вытяните 1-60 сек с регулируемой задержкой (для неточной задержки, времени загрузки и разгрузки конденсатора,
Со звуком, вызывающим связь).
5. Защита от обратной полярности, реверс источника питания не работает, модуль не будет гореть.
6. Широкое входное напряжение 5-30 в, Сверхширокий диапазон.

Модуль параметры:
Напряжение питания: 5-30 в (<6 В = ""> выключите источник питания, когда 6Vd короткая крышка, не забывайте! Неправильный выбор может сжечь модуль)
Диапазон интенсивности звука: около 10-90 дБ, регулируемый.
В светильник интенсивность группа порог: приблизительно 10-10000Lx регулируется.
Время задержки: 1-60 сек, регулируемое (без задержки, точная загрузка конденсатора и разгрузка, с триггерным звуком)
Максимальный ток нагрузки: 10А/220 В

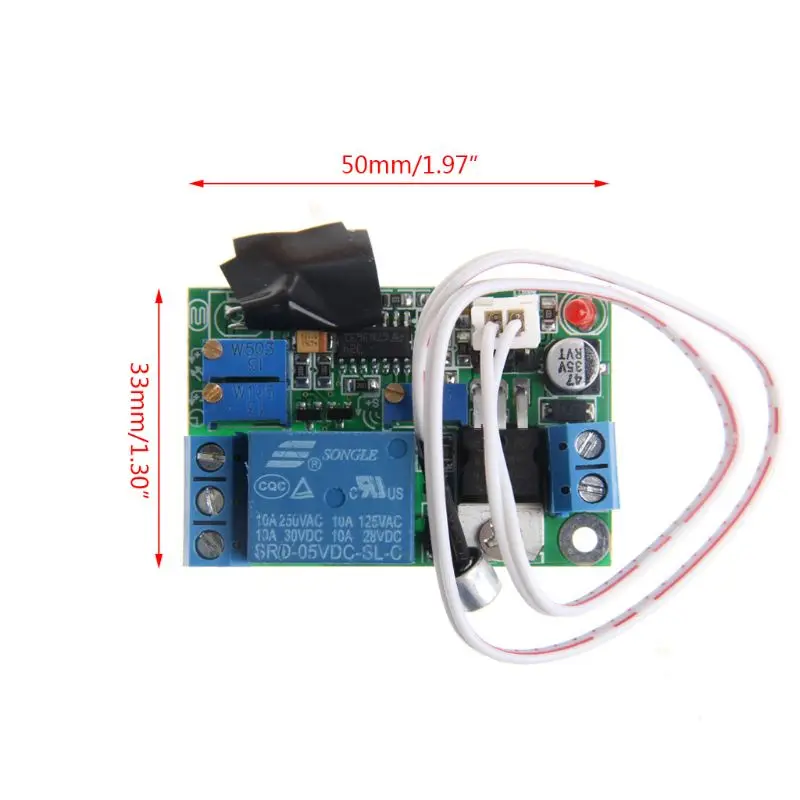

Размер модуля: 50 мм * 33 мм * 18 мм (Д * Ш * В), с установленными отверстиями для винта M3.
Специальное примечание: в последнее время покупатели говорят о следующих вопросов 1: время задержки непогоды, задержка этого модуля с емкостным разрядом, длина задержки полностью вызвана звуком решений о загрузке и разгрузке конденсатора. Триггер выглядит отлично, Задержка запуска, небольшой сигнал задержки будет ниже, тест очень простой датчик подачи газа, Задержка запуска, безусловно, намного больше, чем говорить. 2: Триггерный стоп, датчик может воспринимать все звуки, релейный выход, релейный сигнал будет голосом Kaka, будет триггерный модуль решений: (1) датчик расстояния от реле (износ датчика линии 20 см, для более растягивания); (2) Чувствительность немного вниз, Звук может быть отфильтровать реле.
Инструкция по эксплуатации и проводке (очень важно! Всегда внимательно читаю)
Модульные поставки были обнаружены раньше, но из-за различных конкретных зон, необходимо отрегулировать трек, который вы хотите использовать. Процедура заключается в следующем:
Модуль с помощью мультиповоротного прецизионного потенциометра, можно повернуть вверх около 30 недель, пожалуйста, будьте терпеливы, регулируемой поворотной головкой, может услышать легкий звук Kaka, на этот раз не будет вращаться.

Основная идея заключается в следующем: Выключите светильник, функцию управления, задержите время до минимального, Отрегулируйте интенсивность звука, а затем Отрегулируйте задержку, и, наконец, отрегулируйте светильник. Обратите внимание, что выбор штифта не является неправильным!
1. Убедитесь, что фоторезистор был обернут черной лентой (матовый тип, открытый тип, выключите функцию управления светильник перед пуском аналога)
2. Блок питания к модулю: Подтвердите положительный и отрицательный (реверс не горит, но не работает), если напряжение питания <6 В = "" (l = ", например," as = ", usb,=" 4 = "," aa = "," батареи),= "connect =", the = ", shorting =", "buffer =" (= "sent =", "shorting =" Крышка = «вставка =», «половина», = «которая =», «is = «эквивалент» = «to =», «без = «интерполяция»).= «if =», «the =», «voltice =», «supply =» = «if»> 6 В, убедитесь, что выключите короткую крышку! В противном случае модуль будет гореть!
3. Кнопка по часовой стрелке для регулировки задержки будет переключена на нижнюю задержку, чтобы облегчить регулировку интенсивности звука.
4. В относительно тихой среде, в процессе фиксации, интенсивность настройки порога, чувствительность звука, по часовой стрелке, против часовой стрелки, повышается. Сначала Регулировка по часовой стрелке, так что реле не закрыто (светодиодный). Затем говорите или хлопайте, обратите внимание, что светодиодный светильник горит (из-за того, что он быстрее, затем сразу же выключен). Постепенно регулируйте чувствительность до тех пор, пока она вам не понадобится.
5. После настройки подходящей акустической интенсивности, чтобы постепенно отрегулировать кнопку задержки влево, отключите модуль разговора или хлопоните руками до тех пор, пока не потребуется время задержки. Задержка до одной минуты.
6. Если вы хотите использовать функцию управления светильник (то есть, только приклеивается Mate), фоторезистор, верхняя черная лента, разорвана, кнопка регулировки интенсивности светильник. По часовой стрелке, так как тусклый светильник (который темнее, чтобы вытянуть) и в обратном направлении светильник становится сильнее. Чтобы выключить светильник, используйте прямую клейкую ленту, чтобы покрыть фоторезистор.

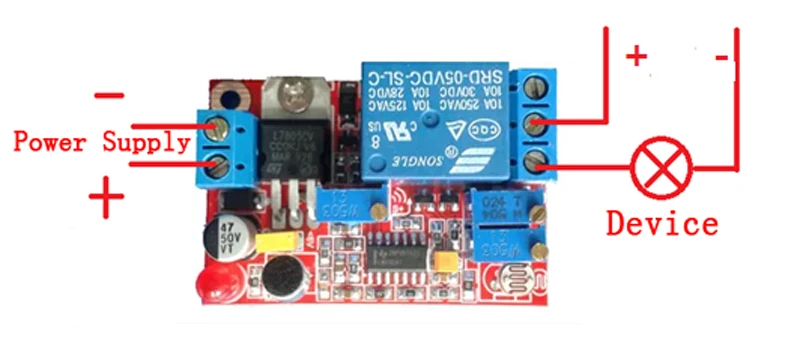

Схема подключения на входе и выходе
