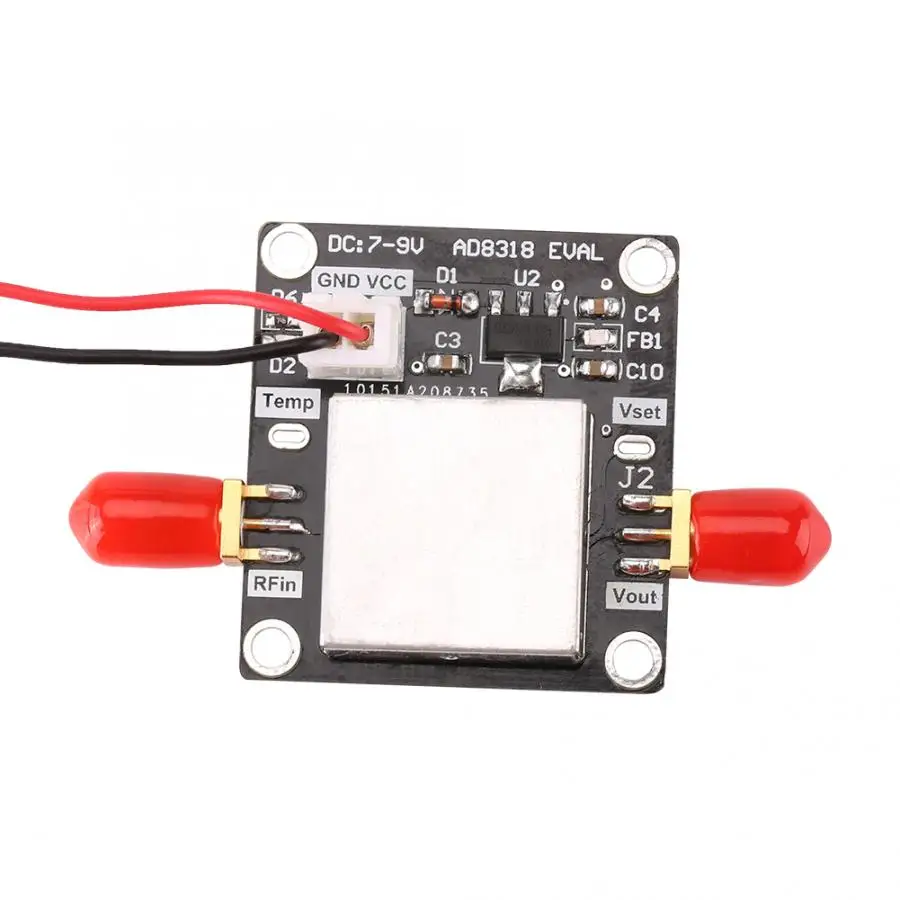

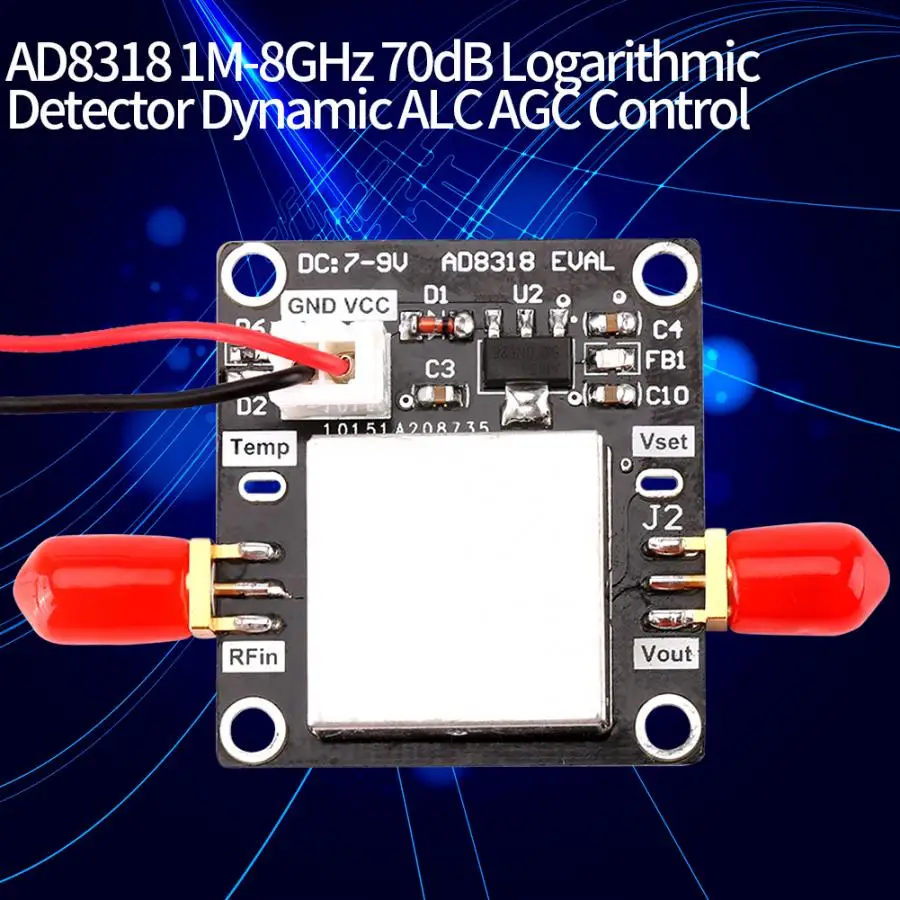

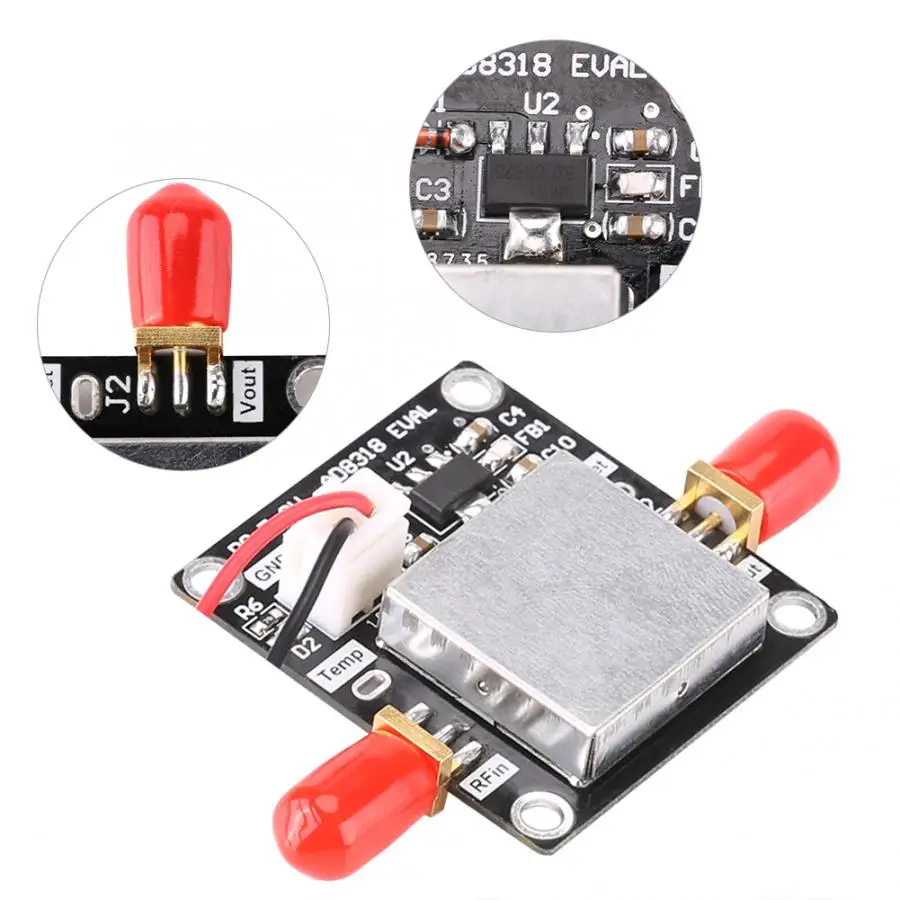

AD8318 1 м-8 ГГц 70 дБ логарифмический детектор динамический ALC/AGC контроль

Описание:

AD8318-это логарифмический усилитель демодуляции, способный точно преобразовать ВЧ входной сигнал в соответствующее децибел-масштабированное выходное напряжение. Он использует прогрессивную технологию сжатия над каскадной цепью усилителя, каждый этап которой оснащен детектором. Устройство используется в режиме измерения или контроллера. AD8318 поддерживает точное соответствие журнала для сигналов от 1 МГц до 6 ГГц и обеспечивает полезную работу до 8 ГГц. Диапазон ввода обычно составляет 60 дБ (re: 50 Ω) с погрешностью менее ± 1 дБ. AD8318 имеет время отклика 10 ns, что позволяет обнаруживать всплеск RF до более 45 МГц. Устройство обеспечивает непревзойденную логарифмическую стабильность при переходе от температуры окружающей среды. Выход датчика температуры с наклоном 2 мВ/°C также предусмотрен для дополнительного мониторинга системы. Требуется один источник питания 5 В. Потребление тока обычно составляет 68 мА. Потребление энергии уменьшается до <1,5 МВт, когда устройство отключено.
AD8318 может быть настроен для обеспечения контроля напряжения на VGA, например, усилитель мощности или выход измерения, от Pin VOUT. Потому что выход используется для приложений контроллера, широкополосный шум является минимальным.
В этом режиме контрольное напряжение установки применяется к VSET. Отзывы с помощью радиочастотного усилителя проходят через VOUT, выход которого регулирует выход усилителя на величину, соответствующую VSET. AD8318 обеспечивает выходную способность от 0 В до 4,9 в на штырьке VOUT, подходит для приложений контроллера. В качестве измерительного устройства штырь VOUT внешне подключается к VSET для получения выходного напряжения, VOUT, что является уменьшением линейной-в-дБ функции амплитуды входного сигнала RF.
Логарифмический уклон номинально-25 мВ/дБ, но может быть отрегулирован путем масштабирования отзывы напряжения от VOUT к интерфейсу VSET. Интерпретация составляет 20 дБм (re: 50 Ω, CW вход) с помощью INHI вход. Эти параметры очень устойчивы к поставкам и перепадам температур.
AD8318 изготовлен на SiGe биполярный IC процесс и доступен в 4 мм x 4 мм, 16-lead LFCSP для диапазона рабочих температур-40 ℃ ~ 85 ℃.

Особенности:

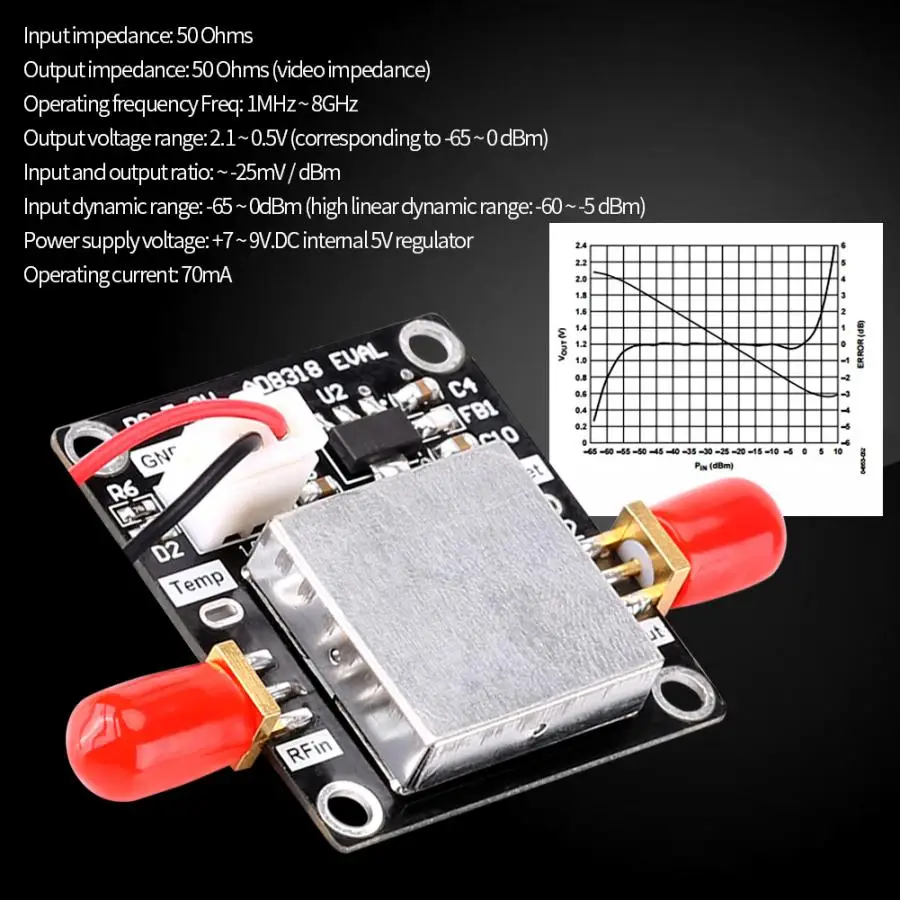

Характеристики:

Широкая полоса пропускания: от 1 МГц до 8 ГГц

Высокая Точность: ± 1,0 дБ более 55 дБ диапазон (f <5,8 ГГц)

Стабильность при температуре: ± 0,5 дБ

МАЛОШУМНОЕ измерение/выход контроллера (VOUT)

Время отклика импульса: 10 нс/12 НС (падение/подъем)

Функция отключения питания: <1,5 МВт при 5 В

Работа с одним питанием: 5 В 68 мА

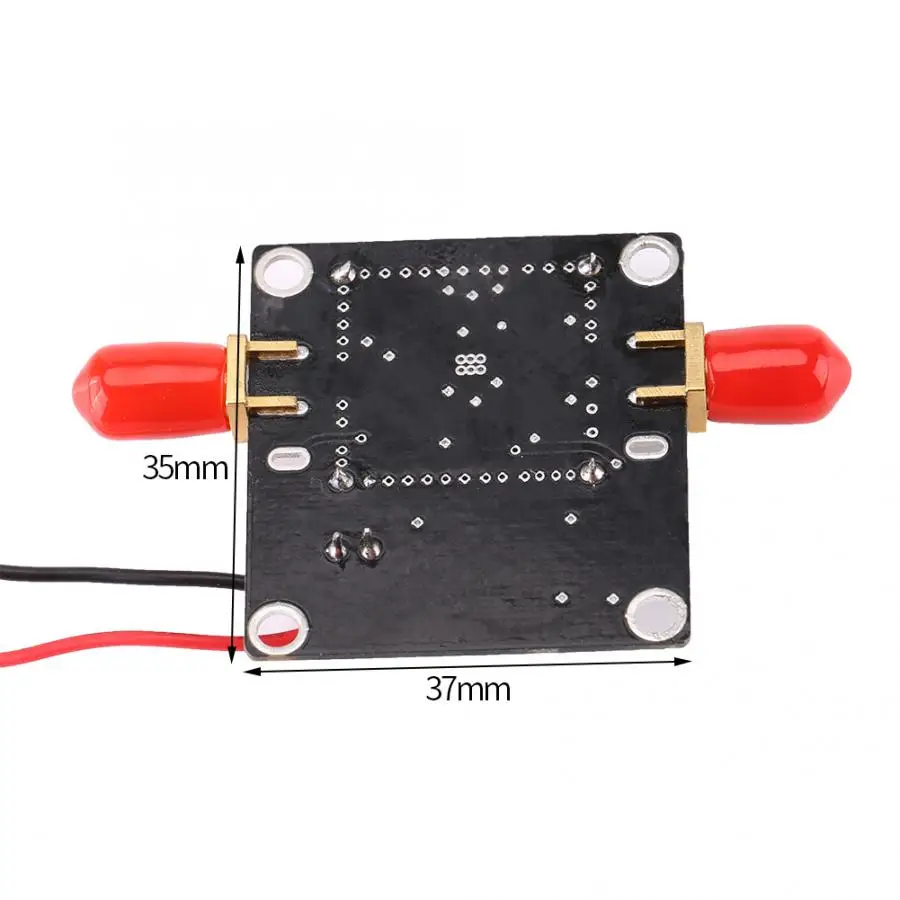

Размер: 35*37 мм/0,38*1,46 дюйма

Для получения подробной информации, пожалуйста, введите ссылку ниже://www.sendspace.com/file/bptaxu

Посылка в комплекте:

1 x AD8318 1 м-8 ГГц 70 дБ логарифмический детектор
