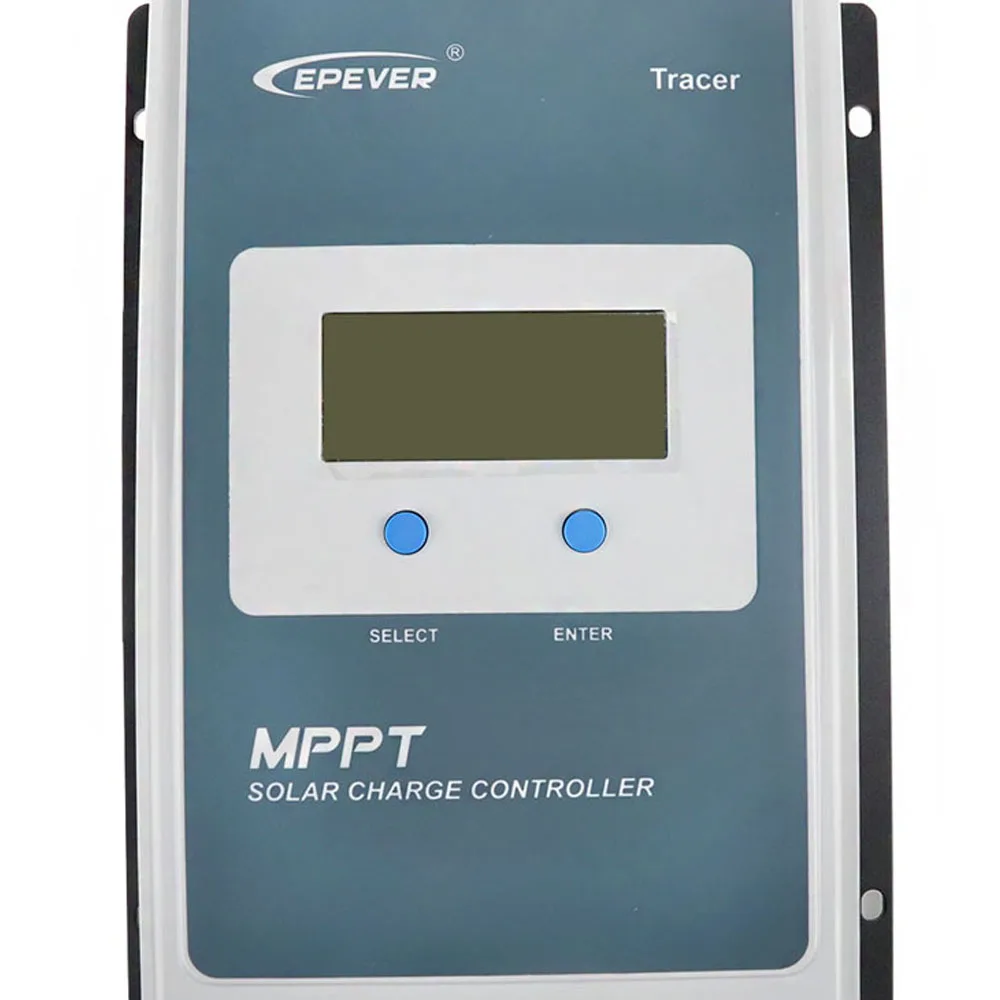

Серия Tracer основана на общей отрицательной конструкции и усовершенствованном алгоритме управления MPPT, с ЖК-дисплеем, работающим в режиме работы, этот продукт является художественным, экономичным и практичным. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки питания и время потери, быстро Отслеживайте максимальную точку мощности PV Массива и получайте максимальную энергию от солнечных модулей при любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения заряда и тока и функция снижения заряда автоматически улучшают стабильность, которая работает даже при подключении больших pv-модулей и при высокой температуре, И повышения профессионального чипа защиты для порта связи, дальнейшего повышения надежности и удовлетворения различных требований приложений.

Особенности:
Передовые MPPT технологии, с эффективностью не менее 99.5%.
Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания.
Расширенный алгоритм управления MPPT, чтобы минимизировать максимальную скорость потери точки питания и время потери.
Широкий диапазон рабочего напряжения MPPT.
Высококачественные компоненты, улучшенная производительность системы, с максимальной эффективностью преобразования 98%.
Зарядка и функция ограничения тока.
Широкий PV массив Максимальная мощность точка Диапазон рабочего напряжения.
Точное распознавание и отслеживание максимальной мощности нескольких пиков.
Совместим с свинцово-кислотными и литий-ионными батареями.
Функция компенсации температуры батареи.
Функция статистики энергии в реальном времени.
Функция снижения мощности при перегреве.
Несколько режимов работы нагрузки.
Порт связи оснащен профессиональным чипом защиты, который может обеспечить источник питания постоянного тока 5 В и имеет защиту от перегрузки по току и короткого замыкания.
С RS-485 интерфейсом шины связи и протоколом связи Modbus, он доступен для удовлетворения различных требований к связи в различных ситуациях.
Отслеживайте и устанавливайте параметры через мобильный телефон или программное обеспечение ПК.
Полная нагрузка без какого-либо падения мощности в диапазоне температур рабочей среды.
Широкая электронная защита.
С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы.
Эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы.
Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Характеристики:
Материал: АБС-пластик
Модель: Tracer 1206AN, Tracer 2206AN, Tracer 1210AN, Tracer 2210AN, Tracer 3210AN, Tracer 4210AN (опционально)
Системы Номинальное напряжение: 12/24V DC Авто
Номинальный ток заряда:
Tracer 1206AN: 10A
Tracer 2206AN: 20A
Tracer 1210AN: 10A
Tracer 2210AN: 20A
Tracer 3210AN: 30A
Tracer 4210AN: 40A
Номинальный ток разряда:
Tracer 1206AN: 10A
Tracer 2206AN: 20A
Tracer 1210AN: 10A
Tracer 2210AN: 20A
Tracer 3210AN: 30A
Tracer 4210AN: 40A
Диапазон напряжения батареи: 8 ~ 32 В
Макс. PV открытое напряжение цепи:
Tracer 1206AN/Tracer 2206AN: 60V, 46V (60V при минимальной рабочей температуре окружающей среды, 46V при температуре окружающей среды 25 ℃)
Tracer 1210AN/Tracer 2210AN/Tracer 3210AN/Tracer 4210AN: 100 в, 92 в (100 в при минимальной рабочей температуре окружающей среды, 92 в при температуре окружающей среды 25 ℃)
Диапазон напряжения MPPT:
Tracer 1206AN/Tracer 2206AN: (напряжение батареи + 2 в) ~ 36 В
Tracer 1210AN/Tracer 2210AN/Tracer 3210AN/Tracer 4210AN: (напряжение батареи + 2 в) ~ 72 в
Максимальная входная мощность PV:
Tracer 1206AN: 130 Вт/12 в 260 Вт/24 В
Tracer 2206AN: 260 Вт/12 В 520 Вт/24 В
Tracer 1210AN: 130 Вт/12 в 260 Вт/24 В
Tracer 2210AN: 260 Вт/12 В 520 Вт/24 В
Tracer 3210AN: 390 Вт/12 В 780 Вт/24 В
Tracer 4210AN: 520 Вт/12 в 1040 Вт/24 В
Самопотребление: ≤ 12 мА
Падение напряжения цепи разряда: ≤ 0,23 в
Коэффициент компенсации температуры: -3 мВ/℃/2 в (по умолчанию)
Заземление: общий отрицательный
Интерфейс RS485: 5 В постоянного тока/100 мА
Время подсветки ЖК-дисплея: 60s (по умолчанию)
Температура рабочей среды: -25 ℃ ~ + 50 ℃ (100% вход и выход)
Диапазон температур хранения: -20 ℃ ~ + 70 ℃
Относительная влажность: ≤ 95%, N.C.
Корпус: IP30
Размер изделия:
Tracer 1206AN/Tracer 1210AN: 172*139*44 мм/6,8*5,5 * 1.7in
Tracer 2206AN/Tracer 2210AN: 220*154*52 мм/8,7*6,1 * 2.0in
Tracer 3210AN: 228*164*55 мм/9,0*6,5 * 2.2in
Tracer 4210AN: 252*180*63 мм/9,9*7,1 * 2.5in
Вес изделия:
Tracer 1206AN/Tracer 1210AN: 570g / 1.3lb
Tracer 2206AN/Tracer 2210AN: 940g / 2.1lb
Tracer 3210AN: 1260 г/2.8lb
Tracer 4210AN: 1650 г/3,6 фунтов
Посылка:
Tracer 1206AN: 200*155*70 мм/7,9*6,1 * 2.8in
Tracer 2206AN: 250*177*53 мм/9,8*7,0 * 2.1in
Tracer 1210AN: 200*155*70 мм/7,9*6,1 * 2.8in
Tracer 2210AN: 245*170*70 мм/9,6*6,7 * 2.8in
Tracer 3210AN: 255*180*75 мм/10,0*7,1 * 3.0in
Tracer 4210AN: 280*200*80 мм/11,0*7,9 * 3.1in
Посылка:
Tracer 1206AN: 722 г/1,6 фунта
Tracer 2206AN: 1104 г/2,4 фунта
Tracer 1210AN: 730g / 1.6lb
Tracer 2210AN: 1113 г/2,5 фунта
Tracer 3210AN: 1451 г/3,2 фунта
Tracer 4210AN: 1854 г/4,1 фунта

Посылка:
1 * MPPT контроллер солнечного заряда
1 * Руководство пользователя
