Цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 12 МГц

Цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 12 МГц

Цифровой DDS двухканальный генератор сигналов произвольной формы 200MSa/s 12 МГц Частотомер

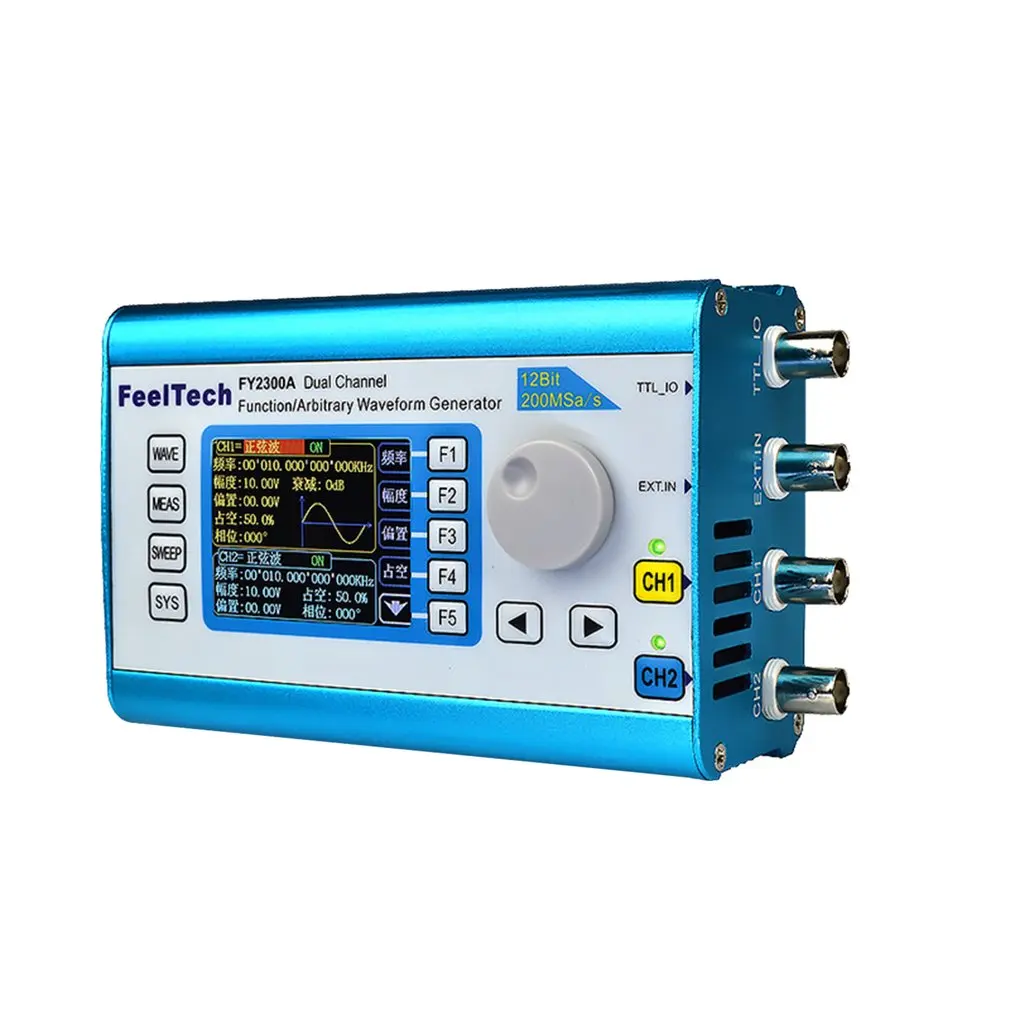

Особенности:

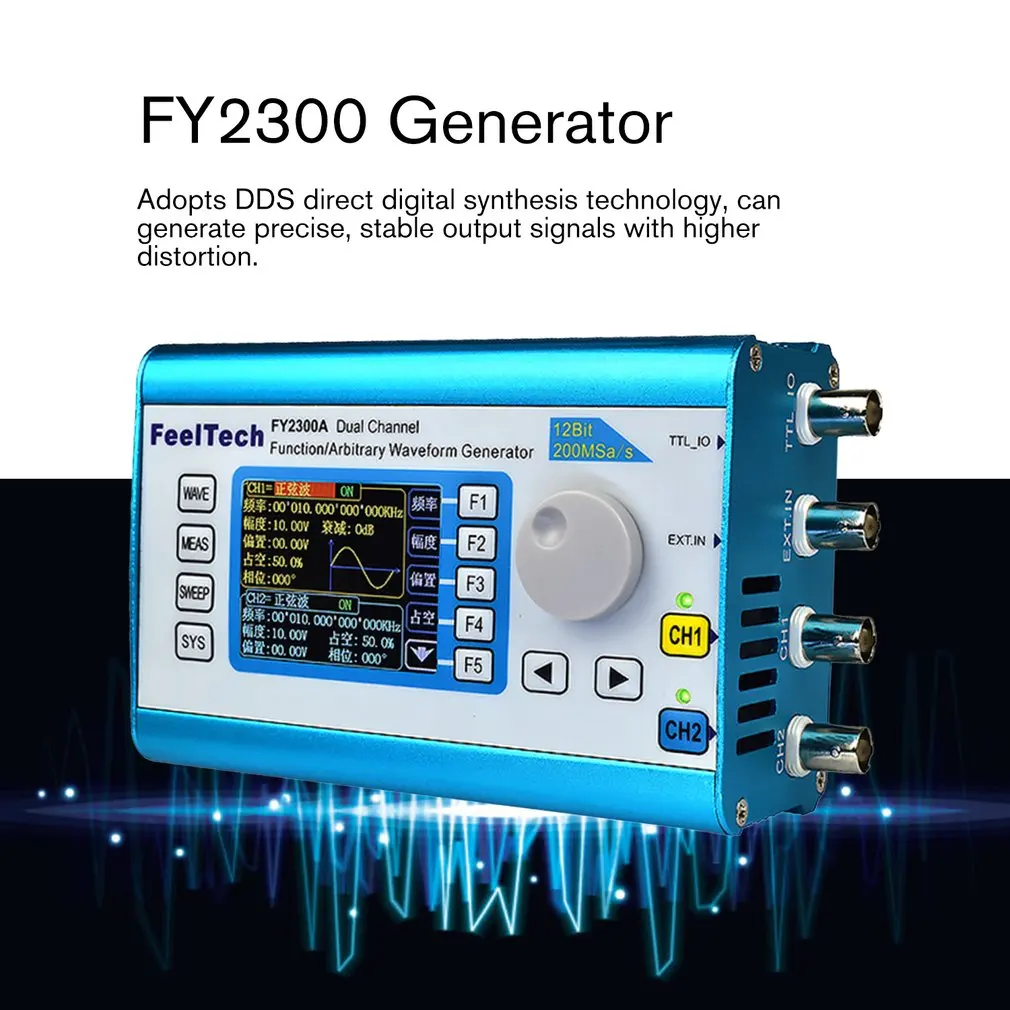

1. Принимает технологию прямого цифрового синтеза DDS, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.
2. С высококачественным корпусом из алюминиевого сплава, питание от 5 в постоянного тока, удобно и портативно для использования.

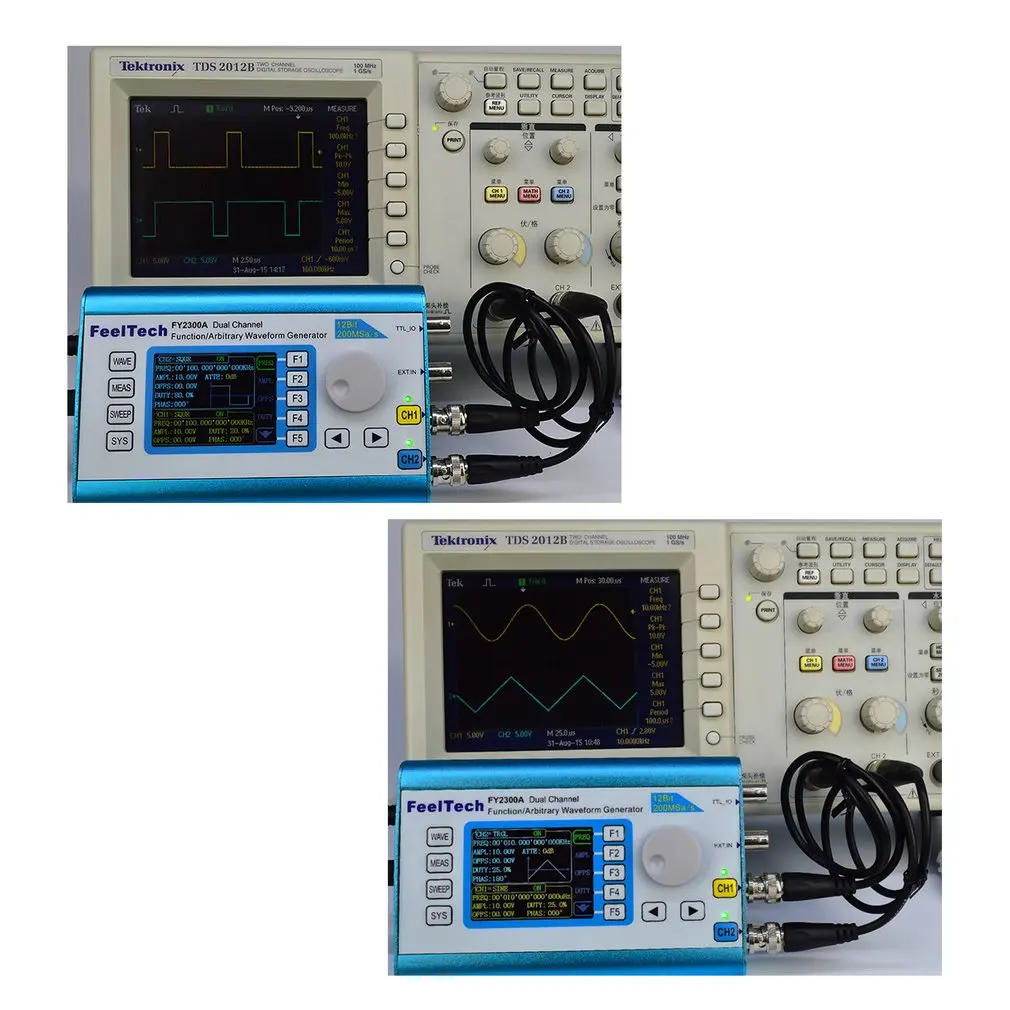

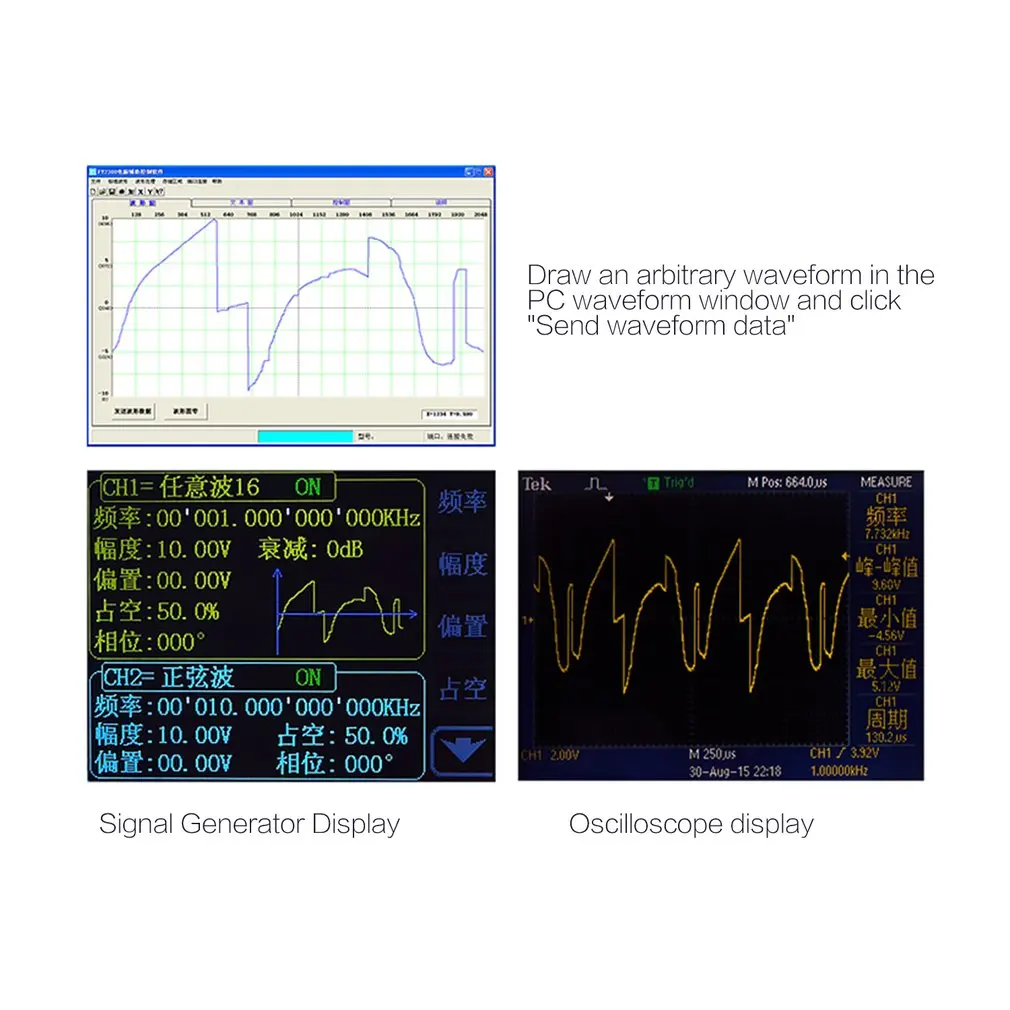

3. Может выводить произвольную форму волны и обычную функциональную форму волны (синус/треугольник/квадрат/пильный сигнал волны).
4. Все функции контролируются цифровым способом, точны и стабильны.
5.2.4 "(320*240) цветной дисплей, одновременно отображает двухканальные параметры формы волны.
6. Максимальная выходная частота (Синусоидальная волна) составляет до 12 МГц, 200 MSA/s частота дискретизации и 12 бит вертикального разрешения.
7. Полностью независимый двухканальный выход, может работать в синхронизации, фазовая разница регулируется.
8. С функцией отслеживания каналов: когда функция отслеживания открытая, все параметры обоих каналов могут одновременно обновляться в соответствии с настройкой пользователя.
9. Два или более машин могут осуществлять многофункциональную синхронную функцию с интерфейсом TTL_IO.
10,15 групп места хранения произвольных волн, глубина/группа памяти составляет 2048*12 бит.
11. Высокочастотное разрешение (Общий диапазон частотного разрешения составляет 1uHz) и высокая амплитуда разрешения (мин. 1МВ).
12. Коэффициент работы каждого канала может быть отрегулирован независимо, разрешение регулировки может достигать 0.1%.
13. Может сканировать частоту, амплитуду, смещение и рабочий цикл, с линейными режимами развертки и логарифмической частоты (макс. до 999,99 с).
14. С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
15. Имеет Измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса, измерения рабочего цикла и функции подсчета.

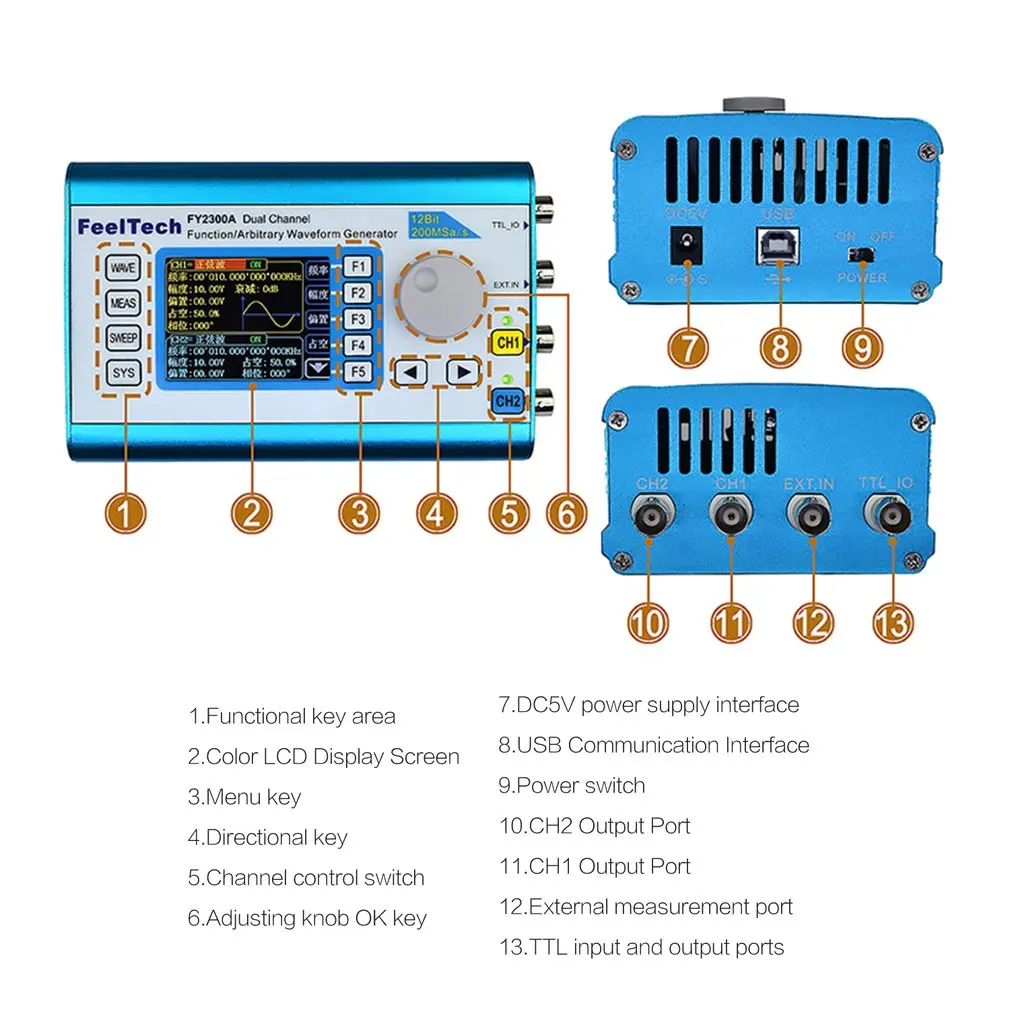

Описание:
1. Генератор сигналов произвольной формы DDS из этой серии является многофункциональным генератором сигналов с высокой производительностью.

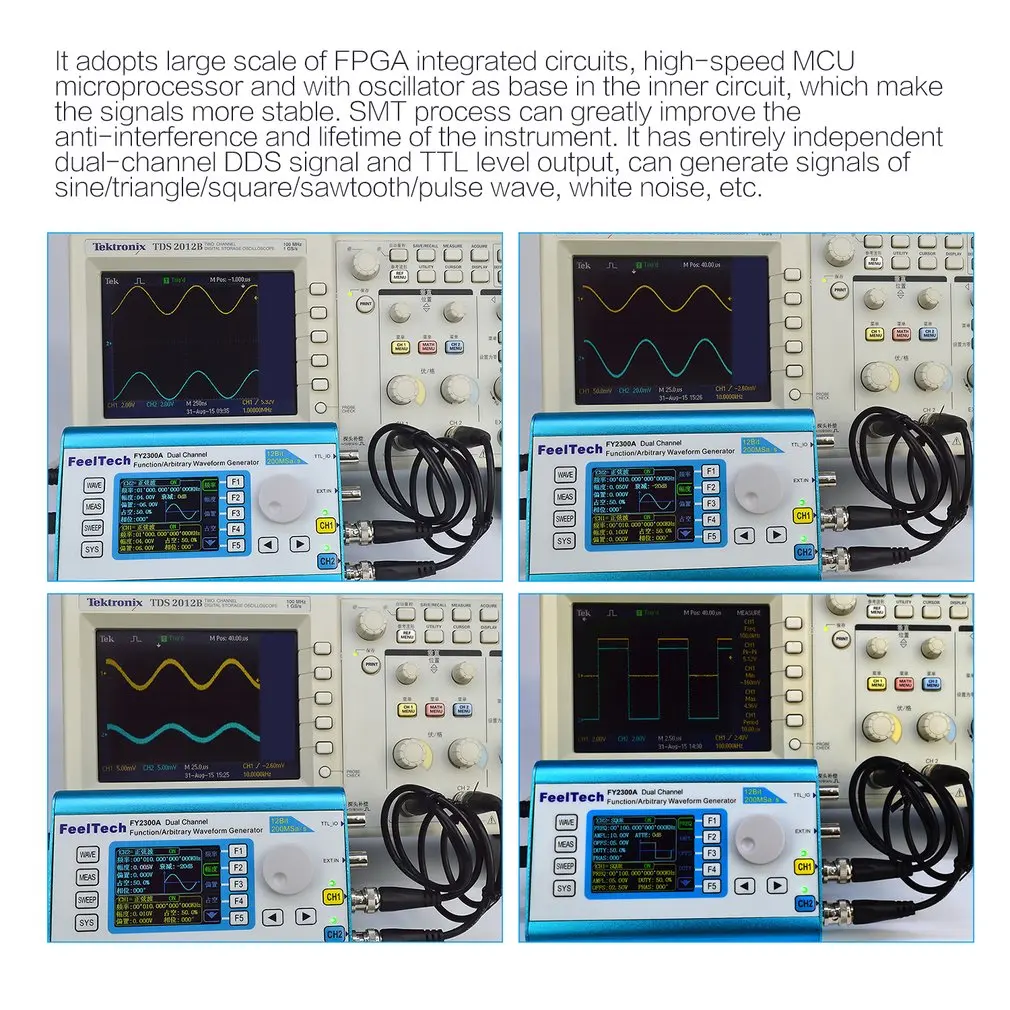

2. Он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и с осциллятором в качестве базы во внутренней цепи, что делает сигналы более стабильными. SMT процесс может значительно улучшить анти-помехи и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня ttl, может генерировать сигналы синуса/треугольника/квадрата/sawtooth/импульсной волны, белого шума и т. Д.

Технические характеристики
Бренд: FellTech
Модель: FY2300
Вилка: США/ЕС (опционально)
Параметры частоты
Диапазон частот:
Синусоидальная волна: 0 Гц ~ 12 МГц
Квадратная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Треугольная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Sawtooth Wave: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Произвольная форма сигнала: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Ttl цифровая сигнальная волна: 0 Гц ~ 6 МГц (за исключением модели 2 МГц)
Минимальное разрешение частоты: 1μгц (0,000001 Гц)
Погрешность частоты: (+/-) 5*10 ^ (-6)
Стабильность частоты: (+/-) 1*10 ^ (-6)/3 часа
Диапазон регулировки фазы: 0 ~ 359 °
Разрешение фазы: 1 °
Параметры формы волны:
Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, пульсовая волна Лоренца и произвольная форма волны и т. Д.
Длина формы волны: 2048 точек
Частота дискретизации: 200 MSA/s
Разрешение по вертикали: 12 бит
Синусоидальной волны:
Гармоническая система: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольная волна
Время подъема: ≤20ns
Обход: ≤7. 5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Пилообразный сигнал
Линейность: ≥98% (0,01 Гц ~ 10 кГц)
Пульсовой волны
Диапазон регулировки ширины импульса: 10nS ~ 1 S
Ttl Выход
Время подъема/простоя уровня: ≤20ns
Амплитуда уровня:> 3Vpp
Выход вентилятора:> 20 ttl нагрузка
КМОП-матрица Выход
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Время подъема/простоя уровня: ≤20ns

Выход параметры:
Амплитудный диапазон (от пика до пика): 10mVpp ~ 20Vpp
Амплитудное Разрешение: 1mVp-p (-20dB затухание)
Амплитудная стабильность: (+/-) 0.5%/5 часов
Амплитудная плоскость: (+/-) 5% (<10 МГц); (+/-) 10% (> 10 МГц)
Сигналов Выход:
Выходное сопротивление: 50Ω (+/-10%) (типичное)
Защита: все выходные сигналы могут работать выше 60 с при условии короткого замыкания нагрузки
Смещение постоянного тока:
Диапазон регулировки смещения: (+/-) 10 в
Разрешение смещения: 0,01 в
Внешние размеры:
Диапазон измерения частоты: время затвора = 1 с 1 Гц-60 МГц
Диапазон входного напряжения: 0.7Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Автоматическое измерение: 20ns разрешение, Макс. Измеряется 40 s
Сканирование Функция:
Режим сканирования: линейный развертки, бревна развертки
Объект сканирования: частота, амплитуда, смещение и рабочий цикл
Время сканирования: 0,01 с-999,99 с/шаг
Диапазон настройки частоты: начальная и конечная точка может быть установлена свободно
Диапазон сканирования частоты: он определяется настройками параметров развертки

Общие параметры:
Память
Количество: 20
Расположение: M0 ~ M19
Интерфейс
Режим интерфейса: Использование USB для последовательного интерфейса
Связь скорость передачи данных: 9600bps
Протокол: Использование командной строки, соглашение
Питание
Диапазон напряжения: 5 В постоянного тока (+/-0,5 В)
Дисплей
Тип дисплея: цветной дисплей TFT 2,4"
Температура окружающей среды: 0 ~ 40 °C: Влажность: <80%
Размер: 140x95x54,2 мм/5,51x3,74 x дюйма

Посылка информации:
Размер посылка: 140x90x50 мм/5,46x3,51x1,95 дюйма
Вес посылка: 900 г
Цветная коробка посылка

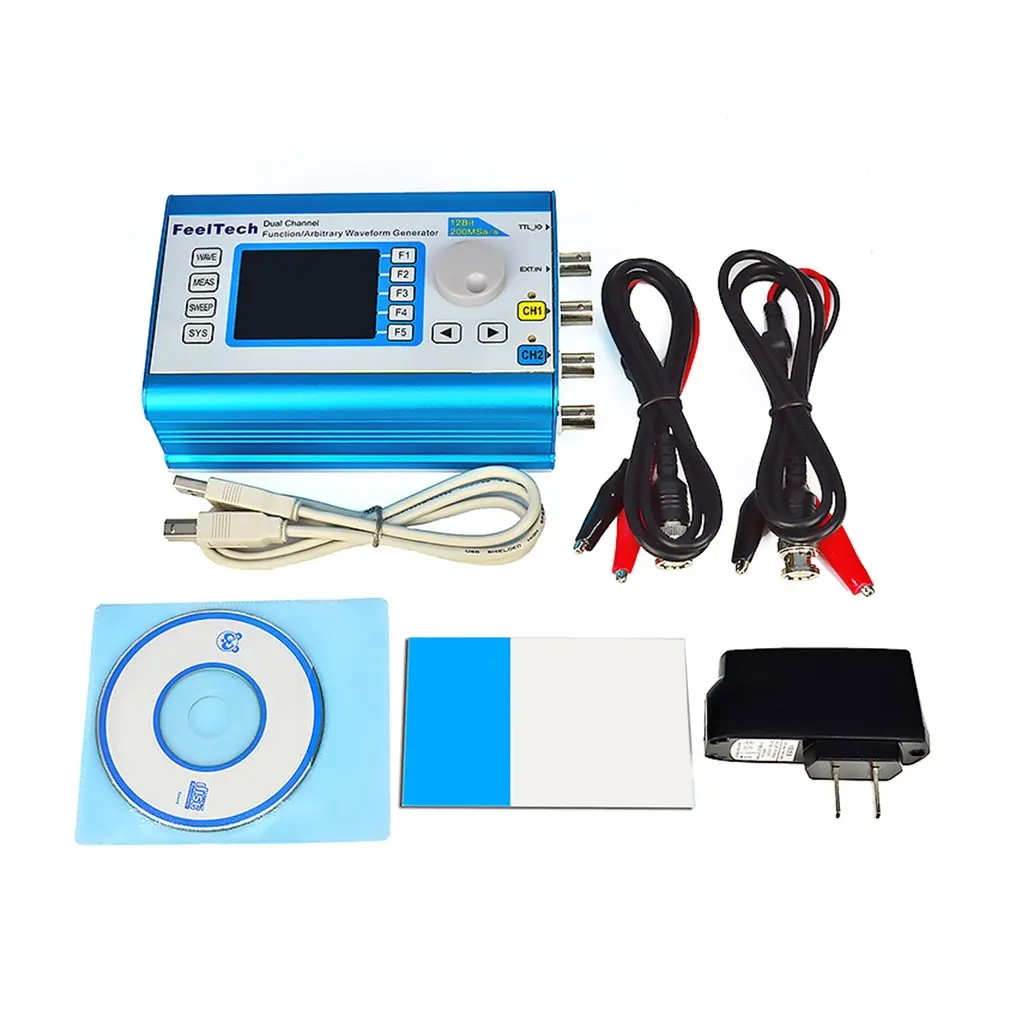

Посылка включает в себя:
1 генератор источника сигнала
CD-диск-1 шт.
1 х адаптер питания (DC 5 V 1A)
1 х USB кабель для передачи данных
2 x Кабель BNC-Clip
1 х Инструкция по эксплуатации
